Как работает система пассивной безопасности автомобиля?

По мере совершенствования автомобиля подверглись изменению не только его технические характеристики, такие как скорость, аэродинамика, устойчивость на дороге, мощность двигателя, но и устройства, отвечающие за безопасность водителя и пассажиров. Чем выше скорость, тем сильнее удар.

Система пассивной безопасности защищает водителя и пассажиров посредством особенностей конструкции элементов кузова и наличием дополнительных удерживающих устройств.

Факторы риска и защита от них

Система пассивной безопасности автомобиля

Основной задачей системы безопасности является защита жизни и здоровья находящихся внутри автомобиля людей. В настоящее время система ориентирована не только на тех, кто находится внутри, но и на пешеходов. Разрабатываются новые более эффективные способы и технологии защиты людей.

Лобовое столкновение

Столкновение двух автомобилей, движущихся с большой скоростью, представляет повышенную опасность, что требует особых расчётов и применение новых технологий, использования соответствующих конструкционных материалов.

При лобовом столкновении система выполняет следующие задачи:

Гашение энергии удара;
Защита пассажиров от гибели и травм;
Возможность выбраться из автомобиля после столкновения.

Снижение скорости движения автомобиля должно быть плавным, чтобы избежать резкого удара. Чем дольше происходит замедление, тем оно плавнее. Такая мера позволяет затормозить тела находящихся в салоне людей медленно, насколько это возможно. Конструкция кузова машины выполнена таким образом, чтобы передняя часть была достаточно мягкой, т. е. легко сминалась. Она выполняет роль буфера. Часть кузова, находящаяся непосредственно вокруг пассажиров, имеет жёсткую, прочную конструкцию. Сделано это с тем, чтобы не было её смятия, иначе люди окажутся зажатыми внутри.

Следующим элементом защиты являются подушки безопасности в сочетании с ремнями. Такая комбинация удерживает тело от перемещения вперёд при лобовом ударе. Подушка безопасности и ремень работают в паре. Электронный блок отслеживает нужные параметры и оказывает соответствующие им управляющие воздействия как на подушку, так и на натяжитель ремня. Раскрытие первой не должно быть слишком резким. В противном случае человек может оглохнуть или быть задушенным. В момент удара натяжитель ремня создаёт большее усилие для того, чтобы удержать тело от движения вперёд. Жёсткое закрепление ремня будет оказывать высокое давление на область тела, находящуюся под ним. Поэтому ремень может перемещаться, но с усилием, замедляя движение человека.

Защита ног водителя обеспечивается возможность педального узла отделяться, что снижает риск перелома.

Элементы кузова изготавливаются таким образом, чтобы обеспечить максимальную жёсткость и защиту от деформации. Замки дверей разрабатываются так, чтобы даже при сильном столкновении была возможность их открыть.

Боковое столкновение

Если при лобовом ударе между людьми внутри автомобиля и препятствием есть буфер (передняя часть), то при боковом дело обстоит по-другому. Скорость при ударе в такой момент, как правило, меньше, чем во время лобового столкновения. Однако, это не сильно снижает опасность.

Ввиду таких особенностей удара и, следовательно, малой защищённости людей внутри салона, конструкция дверей выполнена с брусьями жёсткости. Кроме технологии самого кузова, применяются боковые подушки безопасности.

Заднее столкновение

Во время заднего удара происходит смещение автомобиля вперёд, т. е. пассажиров и водителя будет прижимать к спинке сидений. Движение тела человека происходит до тех пор, пока не встретится препятствие, которым служит сидение. Создать препятствие для головы очень важно, чтобы не допустить перелом шеи. Функция для достижения этой цели выполняется подголовниками. Бывают активные подголовники, приводимые в движение электроприводами. Последние включаются электронным блоком управления. Роль буфера выполняется бампером и задней частью кузова.

Состав системы пассивной безопасности

Факторы риска формулируют задачи и определяют совокупность устройств системы. Пассивная безопасность – это защита человека во время аварии, в отличие от системы активной безопасности, которая призвана не допустить ДТП. Перечень исполнительных устройств, входящих в систему пассивной безопасности включает в себя следующие элементы:

Электроприводы подголовников;
Подушки безопасности;
Натяжители ремней;
Устройство отключения аккумулятора.

Все эти элементы вступают в работу при возникновении аварии. Однако, есть и другие составляющие системы. К ним относятся:

Датчик прямолинейного ускорения/скорости;
Наличия пассажира на сидении;
Датчики подушки безопасности.

У разных моделей автомобилей перечень элементов системы может отличаться. Это зависит от года выпуска и технической оснащённости устройствами безопасности.

Система пассивной безопасности автомобиля. Обзор средств пассивной безопасности. Пассивная безопасность автомобиля — реферат Внешняя пассивная безопасность

Система пассивной безопасности автомобиля. Обзор средств пассивной безопасности. Пассивная безопасность автомобиля - реферат Внешняя пассивная безопасность

Live Journal

Статья о новейших технологиях автомобильной безопасности. Описания высокотехнологичных систем. В конце статьи — видео 10 шагов к безопасности автомобиля.

Содержание статьи:

Автопроизводители, разрабатывая каждую новую модель, уделяют внимание не только оригинальному дизайну и мощности двигателя, но и высокому уровню безопасности автовладельца. Ежегодно более миллиона человек погибают в дорожных авариях, а еще полмиллиона получает тяжелые травмы. Поэтому к автомобильным конструкторам и инженерам предъявляется все больше требований касательно безопасности создаваемых транспортных средств. Каждое из них перед выпуском проходит бесчисленные тесты, прежде чем отправляется на продажу.

Каковы самые важные технологии, обеспечивающие безопасность автомобиля, его водителя и пассажиров?

Рейтинг технологий автомобильной безопасности

1. Трехточечные ремни безопасности

Машина может быть по всему периметру оснащена подушками безопасности, иметь ABS и систему контроля тяги, но во главе всего по-прежнему стоят ремни безопасности, без которых любая ультрасовременная система безопасности окажется бесполезной.

Явила их миру компания Volvo почти 60 лет назад, совершив тем самым революцию в автомобильном мире. С первых же дней эксплуатации такие ремни вдвое снизили смертность на дорогах, одновременно увеличив количество пристегивающихся водителей. Еще больше восторгов вызвали появившиеся в 70-х годах инерционные ремни, которые избавили от необходимости каждый раз настраивать их длину.

Современная конструкция ремня позволяет фиксировать ленту, не давая ей разматываться. Таким образом, в случае аварии, крена автомобиля, опрокидывании или резком торможении заблокированная лента удержит тело водителя и его пассажира на месте.

Безусловно, и у него присутствуют недостатки, к которым можно отнести задержку в срабатывании. Например, во время ДТП, когда все происходит за считанные секунды, замедленное срабатывание может стать критическим. А в холодные сезоны из-за наличия объемной одежды на человеке между телом и ремнем образуется слишком большое пространство, что при аварии может привести к вылетанию пассажира из салона автомобиля.

2. Подушки безопасности

Слыша истории о случайном срабатывании подушек, которые травмируют водителя и его пассажира, большая часть автомобилистов относится к ним весьма скептически. Но статистика показывает, что после ремней безопасности подушки – вторая по важности технология, направленная на спасение жизни автомобилиста.

Первой подушкой безопасности оснастили Ford в 1971 году в качестве альтернативы ремням. Автомобилисты далеко не сразу приняли новшество, было даже зафиксировано несколько летальных случаев, когда от громкого хлопка и стремительного выброса подушки водители получали сердечный приступ.

Конструкция подушки достаточно проста: тонкий нейлоновый мешок с несколькими камерами упакован в небольшую капсулу. Блок управления получает данные с многочисленных датчиков, установленных в машине, и дает сигнал подушке на раскрытие в случае опасности.

Размещены подушки стандартно в корпусе руля для водителя и в приборной панели — для пассажира. Боковые подушки могут спрятать в дверь или пространство над ней, в спинках сидений или в стойках. Существуют и некие комбинированные варианты, когда из слота над дверью выпадает защищающая голову шторка, а подушка, вылетаемая из кресла, защищает грудь, живот и таз.

Хотя статистика – наука весьма условная, ее цифры приятно ласкают глаз – риск смерти от ДТП снижается на 11%, а боковые подушки за 2 года спасли жизнь 1800 человек.

3. Антиблокировочная тормозная система (ABS)

Изначально сконструированная для авиации, ABS уверенно прижилась в автомобильной промышленности. Даже если автомобиль имеет мощные, качественные тормоза, водитель может оказаться на скользкой или мокрой дороге, где элементарно не справится с управлением.

Принцип работы ABS заключается в том, что блок управления непрерывно контролирует датчики скорости и в случае аномально резкого снижения скорости предотвращает блокировку колес. Это позволяет сократить тормозной путь и удержать автомобиль на дороге.

Таким образом система повышает эффективность торможения, особенно на скользкой трассе. Некоторые водители ставят под сомнение способность ABS избегать ДТП, ведь кто-то при экстренном торможении все равно может впасть в панику и вылететь в кювет. А кто-то, почувствовав пульсацию педали тормоза от работы ABS, сразу отпускает ее и точно так же теряет управление.

Тем не менее, с 2012 года система устанавливается на 85% всех автомобилей, которые, как показывает мировая практика, куда реже участвуют в ДТП.

4. Складная рулевая колонка

Конструкция рулевой колонки состоит из заключенного в прочный пластик вала с соединениями шарнирного типа. Сейчас для ее устройства активно применяют энергопоглощающие материалы, которые дают возможность колонке складываться от фронтального удара определенной мощности, тем самым спасая ребра водителя.

Практика использования такой колонки пошла из Соединенных Штатов, где автомобильных производителей законодательно обязали оснащать машины этой пассивной системой безопасности.

После трагического случая на гонках Формулы-1 с бразильским гонщиком Айртоном Сенной, когда он остался бы жив после столкновения, если б его машина была оснащена складной колонкой, руководство гонок заставило каждую команду оснастить болиды этой технологией.

5. Антипробуксовочная система

И снова американцы стали первопроходцами, создав в помощь к ABS еще и антипробуксовочную систему. В автоматическом режиме она контролирует положение колес, своевременно снижая обороты двигателя, чтобы предотвратить проскальзывание. По большому счету, это продолжение ABS, действующее на ее же основе.

Действуя в тандеме, обе эти системы повышают безопасность движения автомобиля на поворотах, на влажной или скользкой дороге, обеспечивают лучшую управляемость на покрытии с плохим сцеплением.

6. Система предупреждения

Разработанная автоконцерном Volvo система гарантирует автоматическое торможение автомобиля в той ситуации, когда столкновение с объектом впереди становится неизбежным.

Ее смысл состоит в том, что если водитель по каким-либо причинам своевременно не снижает скорость, приближаясь к едущему или стоящему автомобилю, система самостоятельно активирует торможение. Такая мера не избавит от самой аварии, но снизит уровень ущерба для автомобилей и находящихся в них людей.

Установленные в системе камера и радар сравнивают полученные данные и высчитывают расстояние до опасного объекта, чтобы запустить торможение только в действительно экстренном случае.

7. Адаптивный круиз-контроль

Данная разработка помогает автомобилисту поддерживать соответствующую дистанцию до находящегося перед ним автомобиля. Встроенный радар непрерывно измеряет расстояние до соседних машин, передает свои расчеты системе, чтобы та регулировала скорость в любом потоке движения.

Включая систему, водитель собственноручно устанавливает нужную скорость и временной интервал, в который радар должен обновлять информацию. При изменении скоростного режима впереди идущего автомобиля АСС самостоятельно аналогичным образом сбавляет скорость.

8. Оповещение о дистанции

Система разработана как альтернатива вышеупомянутой, также направленная на сохранение безопасной дистанции между автомобилями. Автоматически она не регулирует скорость, лишь подавая предупредительный сигнал автомобилисту о том, что расстояние опасно сокращается и пора принять меры.

Эффективность системы напрямую зависит от качества дорожной разметки и погодных условий, что является существенным недостатком, так как плохо различимая разделительная линия, снег или туман могут полностью вывести ее из рабочего состояния.

9. Конструкция автомобиля

К элементам пассивной безопасности относится и сама конструкция кабины, бампера и прочих деталей. Так, переднюю и заднюю части автомобиля делают более мягкими по сравнению с серединой. Это необходимо для того, чтобы при столкновении эти части смягчили удар, снизив инерционную нагрузку, а более жесткая середина защитила водителя и пассажиров.

Также с целью повышения безопасности двигатель автомобиля помещается на рычажной подвеске, которая опускает его вниз, под кузов. Тогда при попадании в ДТП двигатель не переместится в салон и не повредит находящимся внутри людям.

10. Парктроник

Без этого электронного помощника трудно представить себе любую современную машину. Особенно полезна она будет новичкам за рулем, которые еще не очень хорошо чувствуют габариты своего автомобиля. Задача системы – замерять расстояние от машины до ближайших объектов и подавать предупреждающий сигнал, когда дистанция эта становится опасной.

Полностью обезопасить автомобиль не удастся ни одной электронной системе. А тем водителям, чей автомобиль буквально «напичкан» всевозможными технологиями, все равно не стоит терять бдительности. Но все более совершенные методы пассивной и активной безопасности ежегодно спасают десятки тысяч жизней, поэтому не стоит пренебрегать ими, надеясь только на собственное водительское мастерство.

Видео — 10 шагов к безопасности машины:

В таком сложном агрегате как автомобиль, очень легко позабыть об одной из самых основных систем — системе защиты и безопасности. И если активная безопасность всегда подробно освещается как СМИ, так и самими дилерами или продавцами, то пассивная безопасность – не что иное как серая мышка внутри сложной конструкции транспортного средства.

Что такое пассивная безопасность автомобиля

Пассивная безопасность – это набор свойств и приспособлений транспортного средства, которые имеют свои уникальные конструктивные и эксплуатационные отличия, однако функционально направлены на обеспечение максимально безопасных условий при попадании в аварию. В отличии от активной системы безопасности, действие которой направлены на сохранение автомобиля от аварий, система пассивной безопасности автомобиля активизируется уже после того как авария имело место быть.

Для того, чтобы снизить последствия аварии применяется целая совокупность из устройств, цель которых снизить тяжесть возникшего ДТП. Для более точной классификации используют разделение на две основные группы:

Внутренняя система – в её состав входят:

Подушки безопасности
Ремни безопасности
Конструкция сидений (подголовники, подлокотники, и т.д.)
Энергопоглотители кузова
Другие мягкие элементы интерьера

Внешняя система –еще одна, не менее важная группа, представляется в виде:

Бамперов
Выступов на кузове
Стекол
Усилителей стоек

С недавнего времени, на страницах известных информационных агентств начали подробно освещать пункты, которые сообщают о всех элементах пассивной безопасности в авто. Кроме того, не стоит забывать и деятельности независимой организации Euro NCAP (European New Car Assessment Programme). Этот комитет уже довольно долгое время проводит краш-тесты всех выходящих на рынок моделей, присуждая ведомости о результатах проверки как активной системы безопасности так и пассивной. С данными по результатам краш-тестов может ознакомится любой желающий, удостоверившись в каждой из составляющих системы защиты.

Изображение демонстрирует как гармонично работают все системы пассивной безопасности во время аварийной ситуации (ремни безопасности, подушки безопасности, сиденье с подголовником).

Внутренняя пассивная безопасность

Все элементы пассивной безопасности входящие в этот список призваны обезопасить всех находящихся в салоне автомобиля, который попал в аварию. Именно поэтому, очень важно помимо оснащения автомобиля специальным оборудованием (исправного вида), его необходимо использовать всеми участниками езды по назначению. Только соблюдение всех правил позволит получить наивысшую защиту. Далее мы рассмотрим самые основные пункты, которые входят в перечень внутренней пассивной безопасности.

Кузов – основа всей системы безопасности. Прочность автомобиля и возможные деформации его частей напрямую зависят от материала, состояния, а также конструктивных особенностей кузова автомобиля. Чтобы обезопасить пассажиров от попадания подкапотного содержимого в салон, конструкторы специально используют «решетку безопасности» — прочный пласт, который не позволяет нарушить салонную основу.
Безопасность салона от элементов конструкции – это целый перечень устройств и технологий, которые призваны обезопасить здоровье водителя и пассажиров. Например, многие салоны предусматривают наличие складывающегося руля, который не позволяет нанести дополнительный урон водителю. Кроме того, современные автомобили оснащены травмобезопасным педальным узлом, действие которого предусматривает отсоединение педалей от креплений, снижая нагрузку на нижние конечности.

Чтобы рассчитывать на максимальную безопасность во время использование подголовника, необходимо очень четко установить его положение на определенную высоту, подходящую именно вам.

Ремни безопасности – от принятого стандарта поясных 2-х точечных ремней, которые удерживали пассажира обычной стяжкой через живот или грудь, отказались еще в середине прошлого века. Подобные пассивные средства безопасности требовали улучшений, которые пришли в виде многоточёчных ремней. Повышенная функциональность такого типа устройств позволяла равномерно распределить кинетику по всему телу, не подвергая травматизации отдельных областей тела.
Подушки безопасности – вторая по важности (первую строчку здесь уверенно удерживают пояса безопасности), пассивная система безопасности. Получив признание в конце 70-ых гг. они плотно вошли в состав всех транспортных средств. Современный автопром начали оснащать целым набором из систем подушек безопасности, которые окружают водителя и пассажиров со всех сторон, перекрывая потенциальные зоны повреждений. Резкое раскрывание камеры с хранением подушки активирует стремительное наполнение последней воздушной смесью, которая амортизирует приближающегося по инерции человека.
Сиденья и подголовники – само по себе сиденье не представляет дополнительных функций во время аварии, кроме как выполнение фиксации пассажира на месте. Однако подголовники, напротив, свой функционал раскрывают как раз в момент столкновения, предотвращая запрокидывание головы с последующей травматизацией шейных позвонков.
Другие средства внутренней пассивной безопасности – во многих автомобилях предусмотрено наличие высоконапряженных листов из металла. Такой апгрейд позволяет сделать автомобиль более жестким к ударам, одновременно снижая его массу. Во многих автомобилях также используется активная система областей разрушения, которые при столкновении гасят возникающую кинетику, а сами при этом разрушаются (повышенные деструкции автомобиля ничто в сравнении с жизнью и здоровьем человека).

На примере каркаса небольшого кузова Smart автомобиля, можно убедиться, как пассивная безопасность играет основополагающую роль еще на стадии проектирования будущего автомобиля.

Внешняя пассивная безопасность

Если в предыдущем пункте мы рассматривали средства и устройства автомобиля, защищающие пассажиров и водителей в момент совершения аварии, то в этот раз поговорим о комплексе, который позволяет максимально обезопасить здоровье пешехода, попавшего под колеса рассматриваемого автомобиля.

Бамперы – в конструкции современных бамперов входит несколько энерго- и кинетически-поглощающих элементов, которые присутствуют как на передней части автомобиля так и сзади. Их предназначением является абсорбация возникающей от удара энергии за счёт подверженных к сминанию блоков. Это не только позволяет понизить риск нанесения урона пешеходу, но и здорово уменьшает повреждения внутри салона авто.
Наружные выступы автомобилей – как правило, к полезным свойствам таких элементов приписать тяжело. Однако, как это может показаться на первый взгляд, большинство из этих элементов имеют схожий принцип самодеструкции, описанный ранее в пункте 6. раздела «Внутренняя пассивная безопасность».
Приспособления для защиты пешеходов – отдельные компании-производители в лице Bosch, Siemens, TRW и других, на протяжении нескольких десятилетий активно разрабатывают системы обеспечивающие дополнительную безопасность пешеходам, попавшим в ДТП. Например, система Electronic Pedestrian Protection позволят поднимать крышу капота, увеличивая область столкновения того с телом пешехода, выступая при этом в роли «щита» от более твердых и не ровных частей моторного отсека.

Я думаю, что ни у кого не возникнут сомнения в том, что автомобиль представляет большую опасность для окружающих и участников движения. А поскольку полностью избежать дорожно-транспортных проишествий пока не представляется возможным, автомобиль совершенствуется в направлении снижения вероятности аварии и минимизации ее последстий. Этому способствуют ужесточения требований к безопасности автомобиля со стороны организаций, занимающихся анализом и практическими опытами (краш-тесты). И такие меропиятия дают свои положительные «плоды». С каждым годом автомобиль становиться безопасней — как и для тех, кто находиться внутри его, так и для пешеходов. Чтобы понять составляющие понятия «безопасность автомобиля», сначала разделим его на две части — АКТИВНУЮ и ПАССИВНУЮ безопасность.

АКТИВНАЯ БЕЗОПАСНОСТЬ

Что же такое АКТИВНАЯ БЕЗОПАСНОСТЬ АВТОМОБИЛЯ?
Говоря научным языком — это совокупность конструктивных и эксплуатационных свойств автомобиля, направленных на предотвращение дорожно-транспортных происшествий и исключение предпосылок их возникновения, связанных с конструктивными особенностями автомобиля.
А если говорить проще, то это те системы автомобиля, которые помогают в предотвращении аварии.
Ниже — подробнее о параметрах и системах автомобиля, влияющие на его активную безопасность.

1. БЕЗОТКАЗНОСТЬ

Безотказность узлов, агрегатов и систем автомобиля является определяющим фактором активной беззопасности. Особенно высокие требования предъявляются к надежности элементов, связанных с осуществлением маневра — тормозной системе, рулевому управлению, подвеске, двигателю, трансмиссии и так далее. Повышение безотказности достигается совершенствованием конструкции, применением новых технологий и материалов.

2. КОМПОНОВКА АВТОМОБИЛЯ

Компоновка автомобилей бывает трех видов:
а) Переднемоторная — компоновка автомобиля, при которой двигатель расположен перед пассажирским салоном. Является самым распространенной и имеет два варианта: заднеприводную (класическую) и переднеприводную . Последний вид компановки — переднемоторная переднеприводная — получил в настоящее время широкое распространение благодаря ряду преимуществ перед приводом на задние колеса:
— лучшая устойчивость и управляемость при движении на большой скорости, особенно по мокрой и скользкой дороге;
— обеспечение неоходимой весовой нагрузки на ведущие колеса;
— меньшему уровню шума, чему способствует отсутствие карданного вала.
В тоже время переднеприводные автомобили обладают и рядом недостатков:
— при полной нагрузке уходшается разгон на подъеме и мокрой дороге;
— в момент торможения слишком неравномерное распределение веса между осями (на колеса передней оси приходится 70%-75% веса автомобиля) и соответственно тормозных сил (см. Тормозные свойства);
— шины передних ведущих управляемых колес нагружены больше соответственно больше подвержены износу;
— привод на предние колеса требует применение сложных узков — шарниров равных угловых скоростей (ШРУСов)
— объединение силового агрегата (двигатель и КПП) с главной передачей усложняет доступ к отдельным элементам.

б) Компоновка с центральным расположением двигателя — двигатель находится между передней и задней осями, для легковых автомобилей является достаточно редкой. Она позволяет получить наиболее вместительный салон при заданных габаритах и хорошее распределение по осям.

в) Заднемоторная — двигатель расположен за пассажирским салоном. Такая компоновка была распространена на малолитражных автомобилях. При передаче крутящего момента на задние колеса она позволяла получить недорогой силовой агрегат и распределение такой нагрузки по осям, при которой на задние колеса приходилось около 60% веса. Это положительно сказывалось на проходимости автомобиля, но отрицательно на его устойчивости и управляемости, особенно на больших скоростях. Автомобили с этой компоновкой, в настоящее время, практически не выпускаются.

3. ТОРМОЗНЫЕ СВОЙСТВА

Возможность предотвращения ДТП чаще всего связана с интенсивным торможением, поэтому необходимо, чтобы тормозные свойства автомобиля обеспечивали его эффективное замедление в любых дорожных ситуациях.
Для выполненния этого условия сила, развиваемая тормозным механизмом, не должна превышать силы сцепления с дорогой, зависящей от весовой нагрузки на колесо и состояния дорожного покрытия. Иначе колесо заблокируется (перестанет вращаться) и начнет скользить, что может привести (особенно при блокировке нескольких колес) к заносу автомобиля и значительном увеличении тормозного пути. Чтобы предотвратить блокировку, силы, развиваемые тормозными механизмами, должны быть пропорциональны весовой нагрузки на колесо. Реализуется это с помощью применения более эффективных дисковых тормозов.
На современных автомобилях используется антиблокировочная система (АБС), корректирующая силу торможения каждого колеса и предотвращающая их скольжение.
Зимой и летом состояние дорожного покрытия разное, поэтому для наилучшей реализации тормозных свойств необходимо применять шины, соответствующие сезону.

4. ТЯГОВЫЕ СВОЙСТВА

Тяговые свойства (тяговая динамика) автомобиля определяют его способность интенсивно увеличевать скорость движения. От этих свойств во многом зависит увереность водитель при обгоне, проезде пререкрестов. Особенно важное значение тяговая динамика имеет для выхода из аварийных ситуаций, когда тормозить уже поздно, маневрировать не позволяют сложные условия, а избежать ДТП можно, только опередив события.
Так же как и в случае с тормозными силами, сила тяги на колесе не должна быть больше силы сцепления с дорогой, в противном случае оно начнет пробуксовывать. Предотвращает это противобуксовочная система (ПБС). При разгоне автомобиля она притормаживает колесо, скорость вращения которого больше, чем у остальных, а при необходимости уменьшает мощность, развиваемую двигателем.

5. УСТОЙЧИВОСТЬ АВТОМОБИЛЯ

Устойчивость — способность автомобиля сохранять движение по заданной траектории, противодействуя силам, вызывоющих его занос и опрокидывание в различных дорожных условиях при высоких скоростях.
Различают следующие виды устойчивости:
— поперечная при прямолинейном движении (курсовая устойчивость).
Ее нарушение проявляется в рыскании (изменении направления движения) автомобиля по дороге и может быть вызвано действием боковой силы ветра, разными величинами тяговых или тормозных сил на колесах левого или правого борта, их буксованием или скольжением. большим люфтом в рулевом управлении, неправильными углами установки колес и т.д.;
— поперечная при криволинейном движении.
Ее нарушение приводит к заносу или опрокидовании под действием центробежной силы. Особенно ухудшает устойчивость повышение положения центра масс автомобиля (например, большая масса груза на съемном багажнике на крыше);
— продольная .
Ее нарушение проявляется в буксовании ведущих колес при преодолении затяжных обледенелых или заснеженных подъемов и сползании автомобиля назад. Особенно это характерно для автопоездов.

6. УПРАВЛЯЕМОСТЬ АВТОМОБИЛЯ

Управляемость — способность автомобиля двигаться в направлении, заданном водителем.
Одной из характеристик управляемости является поворачиваемость — свойство автомобиля изменять направление движения при неподвижном рулевом колесе. В зависимости от изменения радиуса поворота под воздействием боковых сил (центробежной силы на повороте, силы ветра и т.д.) поворачиваемость может быть:
— недостаточной — автомобиль увеличивает радиус поворота;
— нейтральной — радиус поворота не изменяется;
— избыточной — радиус поворота уменьшается.

Различают шинную и креновую поворачиваемость.

Шинная поворачиваемость

Шинная поворачиваемость связана со свойством шин двигаться под углом к заданному направлению при боковом уводе (смещение пятна контакта с дорогой относительно плоскости вращения колеса). При установке шин другой модели поворачиваемость может измениться и автомобиль на поворотах при движении с большой скоростью поведет себя иначе. Кроме того, величина бокового увода зависит от давления в шинах, которое должно соответствовать указанному в инструкции по эксплуатации автомобиля.

Креновая поворачиваемость

Креновая поворачиваемость связана с тем, что при наклоне кузова (крене) колеса изменяют свое положение относительно дороги и автомобиля (в зависимости от типа подвески). Например, если подвеска двухрычажная, колеса наклоняются в стороны крена, увеличивая увод.

7. ИНФОРМАТИВНОСТЬ

Информативность — свойство автомобиля обеспечивать необходимой информацией водителя и остальных участников движения. Недостаточная информация от других транспортных средст, находящихся на дороге, о состояния дорожного покрытия и т.д. часто становится причиной аварии. Информативность автомобиля подразделяют на внутреннюю, внешнюю и дополнительную.

Внутренняя обеспечивает возможность водителю воспренимать информацию, необходимую для управления автомобилем.
Она зависит от следующих факторов:
— Обзорность должна позволять водителю своевременно и без помех получать всю необходимую информацию о дорожной обстановке. Неисправные или неэффективно работающие омыватели, система обдува и обогрева стекол, стеклоочистители, отсутствие штатных зеркал заднего вида резко ухудшают обзорность при определенных дорожных условиях.
— Раположение панели приборов , кнопок и клавиш управления, рычага переключения скоростей и т.д. должно обеспечивать водителю минимальное время для контроляпоказаний, воздействий на переключатели и т.д.

Внешняя информативность — обеспечение других участников движения информацией от автомобиля, которая необходима для правильного взаимодействия с ними. В нее входят система внешней световой сигнализации, звуковой сигнал, размеры, форма и окраска кузова. Информативность легковых автомобилей зависит от контрастности их цвета относительно дорожного покрытия. По статистике автомобили, окрашенные в черный, зеленый, серый и синий цвета, в два раза чаще попадают в аварии из-за трудности их различения в условиях недостаточной видимости и ночью. Неисправные указатели поворотов, стоп-сигналы, габаритные огни не позволят другим участникам дорожного движения вовремя распознать намерения водителя и принять правильное решение.

Дополнительная информативность — свойство автомобиля, позволяющие эксплуатировать его в условиях ограниченной видимости: ночью, в тумане и т.д. Она зависит от характеристик приборов системы освещения и других устройств (например, противотуманных фар), улучшающих восприятие водителем информации о дорожно-транспортной ситуации.

8. КОМФОРТАБЕЛЬНОСТЬ

Комфортабельность автомобиля определяет время, в течение которого водитель способен управлять автомобилем без утомления. Увеличению комфорта способствует использование АККП, регуляторов скорости (круиз-контроль) и т.д. В настоящее время выпускаются автомобили, оборудованные адаптивным круиз-контролем. Он не только автоматически поддерживает скорость на заданном уровне, но и при необходимости снижает ее вплоть до полной остановки автомобиля.

ПАССИВНАЯ БЕЗОПАСНОСТЬ

Пассивная безопасность автомобиля должна обеспечивать выживание и сведение к минимуму количества травм у пассажиров автомобиля, попавшего в дорожно-транспортное происшествие.
В последние годы пассивная безопасность автомобилей превратилась в один из наиважнейших элементов с точки зрения производителей. В изучение данной темы и её развитие инвестируются огромные средства, и не только по причине того, что фирмы заботятся о здоровье клиентов, а потому, что безопасность является рычагом продажи. А фирмы любят продавать.
Попробую объяснить несколько определений, скрывающихся под широким определением «пассивной безопасности».
Она подразделяется на внешнюю и внутренюю.

Внешняя достигается исключением на внешней поверхности кузова острых углов, выступающих ручек и т.д. С этим все понятно и достаточно просто.
Для повышения уровня внутренней безопасности используют очень много разных конструктивные решения:

1. КОНСТРУКЦИЯ КУЗОВА или «РЕШЁТКА БЕЗОПАСНОСТИ»

Она обеспечивает приемлемые нагрузки на тело человека от резкого замедления при ДТП и сохраняет пространство пассажирского салона после деформации кузова.
При тяжёлой аварии есть опасность, что двигатель и другие агрегаты могут проникнуть в кабину водителя. Поэтому, кабина окружена особой «решёткой безопасности», представляющей собой абсолютную защиту в подобных случаях. Такие же рёбра и брусья жесткости можно найти и в дверях автомобиля (на случай боковых столкновений).
Сюда же относятся и области погашения энергии .
При тяжёлой аварии происходит резкое и неожиданное замедление до полной остановки автомобиля. Этот процесс вызывает огромные перегрузки на тела пассажиров, могущие оказаться фатальными. Из этого следует, что необходимо найти способ «замедлить» замедление для того, чтобы уменьшить нагрузки на тело человека. Одним из способов решения данной задачи является проектирование областей разрушения, гасящих энергию столкновения, в передней и задней части кузова. Разрушения автомобиля будут более тяжёлыми, зато пассажиры останутся целыми (и это по сравнению со старыми «толстокожими» машинами, когда машина отделывалась «лёгким испугом», зато пассажиры получали тяжёлые травмы).

2. РЕМНИ БЕЗОПАСНОСТИ

Система ремней, так хорошо нам знакомая, несомненно является наиболее действенным способом защиты человека во время аварии. После долгих лет, в течение которых система оставалась неизменной, в последние годы произошли существенные изменения, повысившие степень безопaсности пассажиров. Так, система предварительного натяжения ремней (belt pretensioner) в случае аварии притягивает корпус человека к спинке сидения, тем самым предотвращая продвижение корпуса вперёд, либо проскальзывание под ремнём. Действенность системы обуславливается тем, что ремень находится в натянутом положении, а не ослаблен применением различных клипсов и прищепок, которые практически аннулируют действие преднатяжителя. Дополнительным элементом ремней безопасности с преднатяжителем является система ограничения максимальной нагрузки на тело. При его срабатывании ремень слегка ослабнет, тем самым уменьшив нагрузку на тело.

3. НАДУВНЫЕ ПОДУШКИ БЕЗОПАСНОСТИ (airbag)

Одной из распространённых и действенных систем безопасности в современных автомобилях (после ремней безопасности) являются воздушные подушки. Они начали широко использоваться уже в конце 70-х годов, но лишь десятилетие спустя они действительно заняли достойное место в системах безопасности автомобилей большинства изготовителей.
Они размещаются не только перед водителем, но и перед передним пассажиром, а также с боков (в дверях, стойках кузова и т.д.). Некоторые модели автомобилей имеют их принудительное отключение из-за того, что люди с больным сердцем и дети могут не выдержать их ложного срабатывания.

4. СИДЕНИЯ С ПОДГОЛОВНИКАМИ

Я думаю, что ни у кого не возникнут сомнения Роль подголовника – предотвратить резкое движение головы во время аварии. Поэтому следует отрегулировать высоту подголовника и его позицию в провильное положение. Современные подголовники имеют две степени регулировки, позволяющие предотвратить травмы шейных позвонков при движении «взахлест», столь характерных при наездах сзади.

5. БЕЗОПАСНОСТЬ ДЕТЕЙ

Сегодня уже нет необходимости ломать голову над подгонкой детского сиденья под оригинальные ремни безопасности. Всё более распространённое приспособление Isofix позволяет присоединить сиденье безопасности для ребёнка прямо к точкам соединения, заранее подготовленными в машине, не используя ремни безопасности. Необходимо лишь проверить, что автомобиль и детское сиденье приспособлены к креплениям Isofix .

Ученые и автопроизводители составили рейтинг способов способных сохранить жизнь за рулем. Перед тем как сесть за руль, ознакомься с нижеследующими шестью положениями, которые способны повысить безопасность автомобиля. Представляем топ-6 лучших способов повышения безопасности авто.

1. Руль

Если сидеть очень близко к рулю, то в момент удара скорее всего вы ударитесь о рулевую колонку до того как раскроется подушка безопасности или натяжение ремня. Поэтому регулируйте сидение так, чтобы находиться как можно дальше от руля, но в тоже время не тянуться к нему руками. Руки должны быть лишь немного согнуты в локтях.

2. Подголовник

Для наибольшей безопасности, верхняя часть подголовника должна находиться на уровне ушей, это легко увидеть и отрегулировать, посмотрев в зеркало заднего вида. Данная мера предотвратит перелом шейного отдела позвоночника.

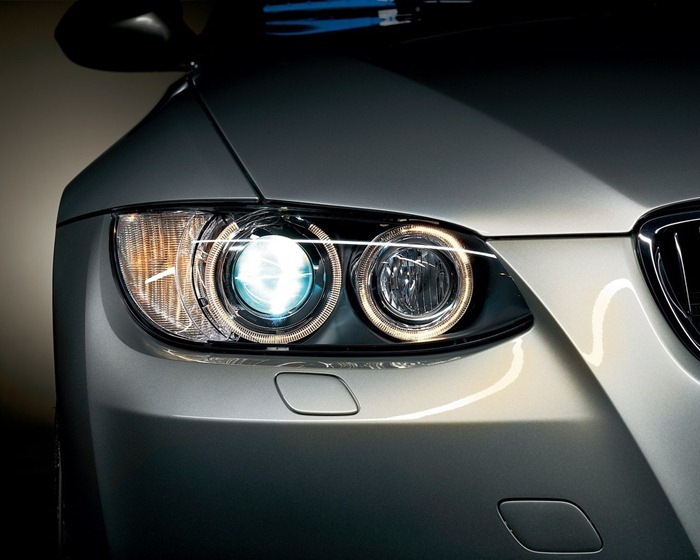

3. Фары

Здесь тебе навстречу пошли наши дорогие инспектора ГИБДД, которые уже внесли в правила дорожного движения пункт, в соответствии с которым необходимо включать фары в любое время суток. По некоторым данным эта мера на 5% снижает вероятность лобового столкновения и на 12% вероятность наезда на пешехода.

4. Температура салона

Если предстоит длительная поездка, то необходимо установить температуру чуть ниже комфортной, чтобы не дай бог не заснуть за рулем. Ещё может помочь периодическая смена температуры салона.

5. Шины

Следует следить за состоянием шины, за её изношенностью и давлением. Изношенная шина в разы увеличивает тормозной путь, а недостаточное давление может стать причиной изменения траектории движения, раскачиванию автомобиля на дороге, а также колесо с большей вероятностью может лопнуть. А вы часто слышите по телевидению фразу: «Не справился с управлением»?!

6. Сотовый телефон

Вопрос о том что беспроводная гарнитура более безопасна, также становится в последнее время очень спорным утверждением, поэтому лучше постарайся выключать телефон на время движения. Ведь жизнь дороже телефонного разговора, не правда ли?

Вот мы и рассмотрели топ лучших способов повышения безопасности авто. Удачи на дороге и всегда возвращайтесь домой!

Отправить свою хорошую работу в базу знаний просто. Используйте форму, расположенную ниже

Студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будут вам очень благодарны.

Размещено на http://www.allbest.ru/

по дисциплине: Регламентация и стандартизация требований к безопасности транспортных средств.

Тема: Активная и пассивная безопасность транспортных средств

3. Нормативные документы, регламентирующие безопасность дорожного движения

Современный автомобиль по своей природе представляет собой устройство повышенной опасности. Учитывая социальную значимость автомобиля и его потенциальную опасность при эксплуатации, производители оснащают свои автомобили средствами, способствующими его безопасной эксплуатации.

Надежность и исправность каждого транспортного средства на дороге обеспечивает безопасность дорожного движения в целом. Безопасность автомобиля напрямую зависит от его конструкции подразделяется на активную и пассивную.

автомобиль авария транспортный безопасность

1. Активная безопасность автомобиля

Активная безопасность автомобиля — это совокупность его конструктивных и эксплуатационных свойств, направленных на предотвращение и снижение вероятности аварийной ситуации на дороге.

Безотказность узлов, агрегатов и систем автомобиля является определяющим фактором активной безопасности. Особенно высокие требования предъявляются к надежности элементов, связанных с осуществлением маневра — тормозной системе, рулевому управлению, подвеске, двигателю, трансмиссии и так далее. Повышение безотказности достигается совершенствованием конструкции, применением новых технологий и материалов.

Компоновка автомобилей бывает трех видов:

а) Переднемоторная — компоновка автомобиля, при которой двигатель расположен перед пассажирским салоном. Является самым распространенной и имеет два варианта: заднеприводную (класическую) и переднеприводную. Последний вид компоновки — переднемоторная переднеприводная — получил в настоящее время широкое распространение благодаря ряду преимуществ перед приводом на задние колеса:

Лучшая устойчивость и управляемость при движении на большой скорости, особенно по мокрой и скользкой дороге;

Обеспечение необходимой весовой нагрузки на ведущие колеса;

Меньшему уровню шума, чему способствует отсутствие карданного вала.

В тоже время переднеприводные автомобили обладают и рядом недостатков:

При полной нагрузке ухудшается разгон на подъеме и мокрой дороге;

В момент торможения слишком неравномерное распределение веса между осями (на колеса передней оси приходится 70%-75% веса автомобиля) и соответственно тормозных сил (см. Тормозные свойства);

Шины передних ведущих управляемых колес нагружены больше соответственно больше подвержены износу;

Привод на передние колеса требует применение сложных узлов — шарниров равных угловых скоростей (ШРУСов)

Объединение силового агрегата (двигатель и КПП) с главной передачей усложняет доступ к отдельным элементам.

б) Компоновка с центральным расположением двигателя — двигатель находится между передней и задней осями, для легковых автомобилей является достаточно редкой. Она позволяет получить наиболее вместительный салон при заданных габаритах и хорошее распределение по осям.

в) Заднемоторная — двигатель расположен за пассажирским салоном. Такая компоновка была распространена на малолитражных автомобилях. При передаче крутящего момента на задние колеса она позволяла получить недорогой силовой агрегат и распределение такой нагрузки по осям, при которой на задние колеса приходилось около 60% веса. Это положительно сказывалось на проходимости автомобиля, но отрицательно на его устойчивости и управляемости, особенно на больших скоростях. Автомобили с этой компоновкой, в настоящее время, практически не выпускаются.

Для выполнения этого условия сила, развиваемая тормозным механизмом, не должна превышать силы сцепления с дорогой, зависящей от весовой нагрузки на колесо и состояния дорожного покрытия. Иначе колесо заблокируется (перестанет вращаться) и начнет скользить, что может привести (особенно при блокировке нескольких колес) к заносу автомобиля и значительном увеличении тормозного пути. Чтобы предотвратить блокировку, силы, развиваемые тормозными механизмами, должны быть пропорциональны весовой нагрузки на колесо. Реализуется это с помощью применения более эффективных дисковых тормозов.

На современных автомобилях используется антиблокировочная система (АБС), корректирующая силу торможения каждого колеса и предотвращающая их скольжение.

Зимой и летом состояние дорожного покрытия разное, поэтому для наилучшей реализации тормозных свойств необходимо применять шины, соответствующие сезону.

Тяговые свойства (тяговая динамика) автомобиля определяют его способность интенсивно увеличивать скорость движения. От этих свойств во многом зависит уверенность водитель при обгоне, проезде перекрестов. Особенно важное значение тяговая динамика имеет для выхода из аварийных ситуаций, когда тормозить уже поздно, маневрировать не позволяют сложные условия, а избежать ДТП можно, только опередив события.

Так же как и в случае с тормозными силами, сила тяги на колесе не должна быть больше силы сцепления с дорогой, в противном случае оно начнет пробуксовывать. Предотвращает это противобуксовочная система (ПБС). При разгоне автомобиля она притормаживает колесо, скорость вращения которого больше, чем у остальных, а при необходимости уменьшает мощность, развиваемую двигателем.

Устойчивость — способность автомобиля сохранять движение по заданной траектории, противодействуя силам, вызывающих его занос и опрокидывание в различных дорожных условиях при высоких скоростях.

Различают следующие виды устойчивости:

Поперечная при прямолинейном движении (курсовая устойчивость).

Ее нарушение проявляется в рыскании (изменении направления движения) автомобиля по дороге и может быть вызвано действием боковой силы ветра, разными величинами тяговых или тормозных сил на колесах левого или правого борта, их буксованием или скольжением. большим люфтом в рулевом управлении, неправильными углами установки колес и т.д.;

Поперечная при криволинейном движении.

Ее нарушение приводит к заносу или опрокидывании под действием центробежной силы. Особенно ухудшает устойчивость повышение положения центра масс автомобиля (например, большая масса груза на съемном багажнике на крыше);

Ее нарушение проявляется в буксовании ведущих колес при преодолении затяжных обледенелых или заснеженных подъемов и сползании автомобиля назад. Особенно это характерно для автопоездов.

Управляемость — способность автомобиля двигаться в направлении, заданном водителем.

Одной из характеристик управляемости является поворачиваемость — свойство автомобиля изменять направление движения при неподвижном рулевом колесе. В зависимости от изменения радиуса поворота под воздействием боковых сил (центробежной силы на повороте, силы ветра и т.д.) поворачиваемость может быть:

Недостаточной — автомобиль увеличивает радиус поворота;

Нейтральной — радиус поворота не изменяется;

Избыточной — радиус поворота уменьшается.

Различают шинную и креновую поворачиваемость.

Информативность — свойство автомобиля обеспечивать необходимой информацией водителя и остальных участников движения. Недостаточная информация от других транспортных средств, находящихся на дороге, о состояния дорожного покрытия и т.д. часто становится причиной аварии. Внутренняя обеспечивает возможность водителю воспринимать информацию, необходимую для управления автомобилем.

Она зависит от следующих факторов:

Обзорность должна позволять водителю своевременно и без помех получать всю необходимую информацию о дорожной обстановке. Неисправные или неэффективно работающие омыватели, система обдува и обогрева стекол, стеклоочистители, отсутствие штатных зеркал заднего вида резко ухудшают обзорность при определенных дорожных условиях.

Расположение панели приборов, кнопок и клавиш управления, рычага переключения скоростей и т.д. должно обеспечивать водителю минимальное время для контроля показаний, воздействий на переключатели и т.д.

Внешняя информативность — обеспечение других участников движения информацией от автомобиля, которая необходима для правильного взаимодействия с ними. В нее входят система внешней световой сигнализации, звуковой сигнал, размеры, форма и окраска кузова. Информативность легковых автомобилей зависит от контрастности их цвета относительно дорожного покрытия. По статистике автомобили, окрашенные в черный, зеленый, серый и синий цвета, в два раза чаще попадают в аварии из-за трудности их различения в условиях недостаточной видимости и ночью. Неисправные указатели поворотов, стоп-сигналы, габаритные огни не позволят другим участникам дорожного движения вовремя распознать намерения водителя и принять правильное решение.

2. Пассивная безопасность автомобиля

Пассивная безопасность автомобиля — это совокупность конструктивных и эксплуатационных свойств автомобиля, направленных на снижение тяжести аварии.

Она подразделяется на внешнюю и внутреннюю.

К внутренней относится мероприятия по защите людей, сидящих в автомобиле, путем специального оборудования салона.

· Травмобезопасная рулевая колодка

К внешней пассивной безопасности относятся мероприятия по защите пассажиров путем придания кузову особых свойств, например, отсутствия острых углов, деформации.

Обеспечивает приемлемые нагрузки на тело человека от резкого замедления при ДТП и сохраняет пространство пассажирского салона после деформации кузова.

При тяжёлой аварии есть опасность, что двигатель и другие агрегаты могут проникнуть в кабину водителя. Поэтому, кабина окружена особой «решёткой безопасности», представляющей собой абсолютную защиту в подобных случаях. Такие же рёбра и брусья жесткости можно найти и в дверях автомобиля (на случай боковых столкновений). Сюда же относятся и области погашения энергии.

При тяжёлой аварии происходит резкое и неожиданное замедление до полной остановки автомобиля. Этот процесс вызывает огромные перегрузки на тела пассажиров, могущие оказаться фатальными. Из этого следует, что необходимо найти способ «замедлить» замедление для того, чтобы уменьшить нагрузки на тело человека. Одним из способов решения данной задачи является проектирование областей разрушения, гасящих энергию столкновения, в передней и задней части кузова. Разрушения автомобиля будут более тяжёлыми, зато пассажиры останутся целыми (и это по сравнению со старыми «толстокожими» машинами, когда машина отделывалась «лёгким испугом», зато пассажиры получали тяжёлые травмы).

Конструкция кузова предусматривает, что при столкновении части кузова деформируются как бы по отдельности. Плюс к этому в конструкции использованы высоконапряженные металлические листы. Это делает машину более жесткой, а с другой стороны позволяет ей быть не такой тяжелой

Поначалу на автомобили ставились ремни с двухточечным креплением, которые «держали» седоков за живот или грудь. Не прошло и полувека, как инженеры смекнули, что многоточечная конструкция гораздо лучше, потому что при аварии позволяет распределить давление ремня на поверхность тела более равномерно и значительно снизить риск травмирования позвоночника и внутренних органов. В автоспорте, например, применяются четырёх-, пяти- и даже шеститочечные ремни безопасности — они держат человека в кресле «намертво». Но на «гражданке» из-за своей простоты и удобства прижились трёхточечные.

Чтобы ремень нормально отработал своё предназначение, он должен плотно прилегать к телу. Раньше ремни приходилось регулировать, подгонять по фигуре. С появлением инерционных ремней необходимость «ручной регулировки» отпала — в нормальном состоянии катушка свободно крутится, и ремень может обхватить пассажира любой комплекции, он не сковывает действия и каждый раз, когда пассажир захочет сменить положение тела, ремешок всегда плотно прилегает к телу. Но в тот момент, когда наступит «форс-мажор» — инерционная катушка тут же зафиксирует ремень. Кроме того, на современных машинах в ремнях применяются пиропатроны. Небольшие заряды взрывчатки детонируют, дёргают ремень, и тот прижимает пассажира к спинке кресла, не давая ему удариться.

Ремни безопасности — это одно из самых действенных средств защиты при аварии.

Поэтому легковые автомобили должны оборудоваться ремнями безопасности, если для этого предусмотрены места крепления. Защитные свойства ремней во многом зависят от их технического состояния. К неисправностям ремней, при которых не допускается эксплуатация автомобиля, относятся видимые невооружённым глазом надрывы и потёртости тканевой ленты лямок, ненадёжная фиксация языка лямки в замке или отсутствие автоматического выброса языка при отпирании замка. У ремней безопасности инерционного типа лента лямки должна свободно втягиваться в катушку и блокироваться при резком движении автомобиля со скоростью 15 — 20 км/ч. Замене подлежат ремни, испытавшие критические нагрузки во время ДТП, в которых кузов автомобиля получил серьёзные повреждения.

Они размещаются не только перед водителем, но и перед передним пассажиром, а также с боков (в дверях, стойках кузова и т.д.). Некоторые модели автомобилей имеют их принудительное отключение из-за того, что люди с больным сердцем и дети могут не выдержать их ложного срабатывания.

Сегодня надувные подушки безопасности — обычное дело не только на дорогих машинах, но и на маленьких (и относительно недорогих) автомобильчиках. Зачем же нужны подушки безопасности? И что они из себя представляют?

Разработаны подушки безопасности, как для водителей, так и для пассажиров на переднем сиденье. Для водителя подушка устанавливается обычно на рулевом управлении, для пассажира — на приборной панели (в зависимости от конструкции).

Передние подушки безопасности срабатывают при получении аварийного сигнала от блока управления. В зависимости от конструкции, степень наполнения подушки газом может варьироваться. Предназначение передних подушек — защита водителя и пассажира от травмирования твёрдыми предметами (кузов двигателя и др.) и осколками стёкол при фронтальных столкновениях.

Боковые подушки предназначены для уменьшения повреждения людей, находящихся в автомобиле при боковом ударе. Они устанавливаются на дверях, либо в спинках сидений. При боковом столкновении внешние датчики посылают сигналы в центральный блок управления подушками безопасности. Это делает возможным срабатывание как некоторых, так и всех боковых подушек.

Вот схема работы системы подушек безопасности:

Исследования влияния надувных подушек безопасности на вероятность гибели водителя при лобовых столкновениях показали, что таковая уменьшается на 20-25%.

В случае, если подушки безопасности сработали, или были каким-либо образом повреждены, они не могут быть отремонтированы. Вся система подушек безопасности подлежит замене.

Воздушная подушка водителя имеет объём от 60 до 80 литров, а переднего пассажира — до 130 литров. Нетрудно представить, что при срабатывании системы, объём салона уменьшается на 200-250 литров в течение 0,04 сек(см. рисунок), что даёт немалую нагрузку на барабанные перепонки. Кроме того, вылетающая со скоростью более 300 км/ч подушка, таит в себе немалую опасность для людей, если они не пристёгнуты ремнём безопасности и ничто не задерживает инерционное движение тела навстречу подушке.

Существует статистика, говорящая о влиянии надувных подушек безопасности на травматизм при аварии. Что же нужно делать, чтобы уменьшить вероятность травмы?

Если в машине имеется подушка безопасности, не стоит размещать повернутые назад детские сиденья на сиденье автомобиля, где эта подушка безопасности находится. При надувании подушка безопасности может сдвинуть сиденье и нанести травму ребенку.

Подушки безопасности на пассажирском месте повышают вероятность гибели детей до 13 лет, сидящих на этом месте. Ребёнок ниже 150 см роста может получить удар в голову воздушной подушкой, открывающейся со скоростью 322 км/ч.

Роль подголовника — предотвратить резкое движение головы во время аварии. Поэтому следует отрегулировать высоту подголовника и его позицию в правильное положение. Современные подголовники имеют две степени регулировки, позволяющие предотвратить травмы шейных позвонков при движении «взахлест», столь характерных при наездах сзади.

Эффективная защита при использовании подголовника может быть достигнута, если он находится точно на линии центра головы на уровне ее центра тяжести и не далее 7 см от задней ее части. Помните, что некоторые опции сидений изменяют размер и положение подголовника.

ТРАВМОБЕЗОПАСНЫЙ РУЛЕВОЙ МЕХАНИЗМ

Травмобезопасное рулевое управление является одним из конструктивных мероприятий, обеспечивающих пассивную безопасность автомобиля — свойство уменьшать тяжесть последствий дорожно-транспортных происшествий. Рулевой механизм рулевого управления может нанести серьёзную травму водителю при лобовом столкновении с препятствием при смятии передней части автомобиля, когда весь рулевой механизм перемещается в сторону водителя.

Водитель также может получить травму от рулевого колеса или рулевого вала при резком перемещении вперёд вследствие лобового столкновения, когда при слабом натяжении ремней безопасности перемещение составляет 300…400 мм. Для уменьшения тяжести травм, получаемых водителем при лобовых столкновениях, которые составляют около 50% всех дорожно-транспортных происшествий, применяют различные конструкции травмобезопасных рулевых механизмов. С этой целью кроме рулевого колеса с утопленной ступицей и двумя спицами, позволяющих значительно снизить тяжесть наносимых травм при ударе, в рулевом механизме устанавливают специальное энергопоглащающее устройство, а рулевой вал часто выполняют составным. Все это обеспечивает незначительное перемещение рулевого вала внутрь кузова автомобиля при лобовых столкновениях с препятствиями, автомобилями и другими транспортными средствами.

В травмобезопасных рулевых управлениях легковых автомобилей применяются и другие энергопоглащающие устройства, которые соединяют составные рулевые валы. К ним относятся резиновые муфты специальной конструкции, а также устройства типа «японский фонарик», который выполнен в виде нескольких продольных пластин, приваренных к концам соединяемых частей рулевого вала. При столкновениях резиновая муфта разрушается, а соединительные пластины деформируются и уменьшают перемещение рулевого вала внутри салона кузова. Основными элементами колеса в сборе являются обод с диском и пневматическая шина, которая может быть бескамерной или состоять из покрышки, камеры и ободной ленты.

Люки крыши и окна автобусов могут быть использованы в качестве запасных выходов для быстрой эвакуации пассажиров из салона при ДТП или пожаре. С этой целью внутри и снаружи пассажирского помещения автобусов предусмотрены специальные средства для открытия аварийных окон и люков. Так, стекла могут устанавливаться в оконные проёмы кузова на двух замковом резиновом профиле, имеющем замковый шнур. При возникновении опасности необходимо выдернуть замковый шнур с помощью скобы, прикреплённой к нему, и выдавить стекло. Некоторые окна подвешиваются в проеме на петлях и снабжаются ручками для их открывания наружу.

Устройства для приведения в действие аварийных выходов автобусов, находящихся в эксплуатации, должны быть в работоспособном состоянии. Однако в процессе эксплуатации автобусов работники АТП нередко снимают скобу на аварийных окнах, опасаясь умышленной порчи уплотнения окон пассажирами или пешеходами в случаях, когда это не диктуется необходимостью. Подобная «предусмотрительность» делает невозможным экстренную эвакуацию людей из автобусов.

3. Основные нормативные документы, регламентирующие безопасность дорожного движения.

Основными нормативными документами, регламентирующими безопасность дорожного движения являются:

Федеральный закон РФ «О БДД» от 10.12.95г. №196-ФЗ;

Кодекс РСФСР об административных правонарушениях;

Уголовный кодекс РФ;

Гражданский кодекс РФ;

Постановление Правительства РФ от 10.09.2009 N 720 (ред. от 22.12.2012, с изм. от 08.04.2014) «Об утверждении технического регламента о безопасности колесных транспортных средств»;

Указ президента РФ №711 от 15.06.98г. «О дополнительных мерах по обеспечению БДД».

2. ГОСТы и нормы:

ГОСТ 25478-91. Автотранспортные средства. Требования к техническому состоянию по условиям БД.

ГОСТ Р 50597-93. Автомобильные дороги и улицы. Требования к эксплуатационному состоянию, допустимому по условиям обеспечения БДД.

ГОСТ 21399-75. Автомобили с дизелями. Дымность отработавших газов.

ГОСТ 27435-87. Уровень внешнего автомобильного шума.

ГОСТ 17.2.2.03-87 .Охрана природы. Нормы и методы измерения содержания окиси углерода и углеводородов в отработавших газах автомобилей с бензиновыми двигателями.

3. Правила и положения:

Правила перевозки опасных грузов автомобильным транспортом РФ8.08.95г. №73;

Основные положения по транспортных средств к эксплуатации и обязанности должностных лиц по обеспечению БДД. Постановление Совета Министров-Правительства РФ 23.10.93г. №1090;

Положение об обеспечении БДД в предприятиях, учреждениях, организациях, осуществляющих перевозки пассажиров и грузов. Минтранс РФ 09.03.95г. №27.

Инструкция по перевозке крупногабаритных и тяжеловесных грузов автомобильным транспортом по дорогам РФ. Министерство транспорта РФ 27.05.97г.

Приказ Минздрава РФ «О порядке проведения предварительных и периодических медицинских осмотров работников и медицинских регламентов допуска к профессии» №90 от 14.03.96г.

Положение о порядке проведения аттестации, занимающих должности исполнительных руководителей и специалистов предприятий транспорта. Мин.транс.РФ и Мин.труда РФ 11.03.94г. №13./111520.

Положение об обеспечении безопасности перевозок пассажиров автобусами. Мин.транс. РФ 08.01.97г. №2.

Положение о рабочем времени и времени отдыха водителей. Госком по труду и вопросам и ВЦСПС 16.08.77г. №255/16.

Приказ Минздрава РФ «Об утверждении аптечки первой помощи (автомобильной)» №325 от 14.08.96г.

Положение о Российской транспортной инспекции. Министерства транспорта РФ Правительство РФ 26.11.97г. №20.

4. Активная и пассивная безопасность ТС категории М1

2. Требования к активной безопасности

2.1. Требования к тормозным системам

2.1.1. Транспортное средство оснащается тормозными системами, способными выполнять следующие функции торможения:

2.1.1.1. Рабочая тормозная система:

2.1.1.1.1. Действует на все колеса от одного органа управления

2.1.1.1.2. При воздействии водителя на орган управления со своего сиденья, при расположении обеих рук водителя на органе рулевого управления — замедляет движение транспортного средства вплоть до полной остановки как при движении вперед, так и задним ходом.

2.1.1.2. Запасная тормозная система способна:

2.1.1.2.1. Для транспортных средств с четырьмя и более колесами — воздействовать на тормозные механизмы посредством, по крайней мере, половины двухконтурной рабочей тормозной системы, по крайней мере, на два колеса (на каждой из сторон транспортного средства) в случае отказа в рабочей тормозной системы или усилителя тормозной системы;

2.1.1.3. Стояночная тормозная система:

2.1.1.3.1. Затормаживает все колеса, по крайней мере, одной из осей;

2.1.1.3.2. Имеет орган управления, который, будучи приведенным в действие, способен сохранять заторможенное состояние транспортного средства только механическим путем.

2.1.2. Тормозные силы на колесах не должны возникать, если органы управления тормозными системами не задействованы.

2.1.3. Действие рабочей и запасной тормозных систем обеспечивает плавное, адекватное уменьшение или увеличение тормозных сил (замедление транспортного средства) при уменьшении или увеличении, соответственно, усилия воздействия на орган управления тормозной системой.

2.1.4. У транспортных средств, имеющих четыре колеса и более, гидравлическая тормозная система оборудуется красным сигнальным индикатором, который включается по сигналу от датчика давления, информирующему о неисправности любой части гидравлической тормозной системы, связанной с утечкой тормозной жидкости.

2.1.5. Органы управления и контроля.

2.1.5.1. Рабочая тормозная система:

2.1.5.1.1. Применяется ножной орган управления (педаль), который перемещается без помех, при нахождении ноги в естественном положении. Данное требование не распространяется на транспортные средства, предназначенные для управления лицами, физические возможности которых не позволяют осуществлять управление транспортным средством с помощью ног, и транспортные средства категорий L.

2.1.5.1.1.1. При нажатой до упора педали должен оставаться зазор между педалью и полом.

2.1.5.1.1.2. При отпускании педаль должна полностью возвращаться в исходное положение.

2.1.5.1.2. В рабочей тормозной системе предусматривается компенсационная регулировка в связи с износом фрикционного материала тормозных накладок. Такая регулировка должна осуществляться автоматически на всех осях транспортных средств, имеющих четыре колеса и более.

2.1.5.1.3. При наличии отдельных органов управления для рабочей и аварийной тормозных систем одновременное приведение в действие обоих органов управления не должно приводить к одновременному отключению систем рабочего и аварийного торможения.

2.1.5.2. Стояночная тормозная система

2.1.5.2.1. Стояночная тормозная система оснащается органом управления, не зависящим от органа управления рабочей тормозной системой. Орган управления стояночной тормозной системы оборудуется работоспособным стопорным механизмом.

2.1.5.2.2. В стояночной тормозной системе предусматривается ручная или автоматическая компенсационная регулировка в связи с износом фрикционного материала тормозных накладок.

2.1.7. В целях обеспечения периодических технических проверок тормозных систем обеспечивается возможность проверки износа накладок рабочих тормозов транспортного средства с использованием лишь обычно прилагаемых к нему инструментов или приспособлений, например при помощи соответствующих смотровых отверстий или каким-либо иным способом. В качестве альтернативы допускаются звуковые или оптические устройства предупреждения водителя на его рабочем месте о необходимости замены накладок. В качестве визуального предупреждающего сигнала может использоваться желтый предупреждающий сигнал.

2.2. Требования к шинам и колесам

2.2.1. Каждая установленная на транспортном средстве шина:

2.2.1.1. Имеет отформованную маркировку хотя бы одним из знаков соответствия «Е», «е» или «DOT».

2.2.1.2. Имеет отформованную маркировку обозначения размера шины, индекса несущей способности и индекса категории скорости.

2.3. Требования к средствам обеспечения обзорности

2.3.1. Водитель, который будет управлять транспортным средством, должен иметь возможность беспрепятственно видеть дорогу впереди себя, а также иметь обзор справа и слева от транспортного средства.

2.3.2. Транспортное средство оборудуется встроенной на постоянной основе в конструкцию системой, способной очищать ветровое стекло от обледенения и запотевания. Система, использующая для очистки стекла нагретый воздух, должна иметь вентилятор и подвод воздуха к ветровому стеклу через сопла.

2.3.3. Транспортное средство оснащается хотя бы одним стеклоочистителем и хотя бы одной форсункой стеклоомывателя ветрового стекла.

2.3.4. Каждая из щеток стеклоочистителя после выключения автоматически возвращается в исходную позицию, располагающуюся на границе зоны очистки или ниже ее.

2.4. Требования к спидометрам

2.4.2 Показания спидометра видимы в любое время суток.

2.4.3. Скорость транспортного средства по показаниям спидометра не должна быть меньше его фактической скорости.

3. Требования к пассивной безопасности

3.1. Требования к травмобезопасности рулевого управления транспортных средств категорий (с автомобильной компоновкой)

3.1.1. Рулевое колесо не должно зацеплять и захватывать часть одежды или ювелирные украшения водителя при обычном воздействии на него.

3.1.2. Болты, используемые для крепления рулевого колеса к ступице, в том случае если они находятся снаружи, утапливаются заподлицо с поверхностью.

3.1.3. Непокрытые металлические спицы могут применяться в том случае, если они имеют установленные радиусы закруглений.

3.2. Требования к ремням безопасности и местам их крепления

3.2.1. Сиденья транспортных средств категорий M1 (с автомобильной компоновкой) за исключением сидений, предназначенных для использования исключительно в неподвижном транспортном средстве оснащаются ремнями безопасности.

В случае сидений, способных поворачиваться или устанавливаться в других направлениях, необходимо оснащение ремнями безопасности сидений, только установленных в направлении, предназначенном для использования при движении транспортного средства.

3.2.2. Минимальные требования к типам ремней безопасности для различных типов сидений и категорий транспортных средств приведены в Таблице 3.1.

3.2.3. С ремнями безопасности не допускается использование втягивающих устройств:

Таблица 3.1 Минимальные требования к типам ремней безопасности

3.2.3.1. Которые не имеют регулятора длины вытянутой лямки;

3.2.3.2. Которые требуют приведения в действие вручную приспособления для получения желаемой длины лямки и которые автоматически запираются после достижения пользователем желаемой длины.

3.2.4. Ремни с креплением в трех точках и втягивающими устройствами имеют, по крайней мере, одно втягивающее устройство для диагональной лямки.

3.2.5. За исключением случая, указанного в пункте 3.2.6, для каждого пассажирского сиденья, оснащенного подушкой безопасности, предусматривается знак предупреждения против использования на нем детского удерживающего устройства, установленного против направления движения. Предупреждающая этикетка в виде пиктограммы, которая может содержать пояснительный текст, надежно прикрепляется и размещается таким образом, чтобы ее могло видеть лицо, намеревающееся установить на данном сиденье детское удерживающее устройство, расположенное против направления движения. Предупреждающий знак должен быть виден во всех случаях, в том числе, при закрытой двери.

Сиденье, детское сиденье и контурная линия подушки безопасности — черный;

Слова «Air Bag» («подушка безопасности»), а также подушки безопасности — белый.

3.2.6. Предписания пункта 3.2.5 не применяются, если транспортное средство оборудовано сенсорным механизмом, который автоматически определяет наличие детского удерживающего устройства, установленного против направления движения, и не допускает срабатывания подушки безопасности при наличии такой детской удерживающей системы.

3.2.7. Ремни безопасности устанавливаются таким образом, чтобы:

3.2.7.1. Практически отсутствовала возможность соскальзывания с плеча правильно надетого ремня в результате смещения водителя или пассажира вперед;

3.2.7.2. Практически отсутствовала возможность повреждения лямки ремня при соприкосновении с острыми твердыми элементами конструкции транспортного средства или сиденья детских удерживающих систем и детских удерживающих систем ISOFIX.

3.2.8. Конструкция и установка ремней безопасности позволяют пристегнуться ими в любое время. Если сиденье в сборе, либо подушка сиденья, и/или спинка сиденья могут складываться для обеспечения доступа к задней части транспортного средства или грузовому либо багажному отделению, то после их откидывания и последующей установки в обычное положение предусмотренные ремни безопасности должны быть доступными или легко извлекаться из-под сиденья, либо из-за него пользователем без посторонней помощи.

3.2.9. Устройство, служащее для открывания пряжки, является хорошо заметным и легкодоступным для пользователя и конструируется таким образом, чтобы исключалась возможность его неожиданного или случайного открытия.

3.2.10. Пряжка располагается в таком месте, чтобы она была легкодоступной для спасателя в том случае, если необходимо срочно высвободить из транспортного средства водителя или пассажира.

3.2.11. Пряжка устанавливается таким образом, чтобы, как в открытом состоянии, так и под нагрузкой веса пользователя, он мог ее открыть простым движением как левой, так и правой руки в одном направлении.

3.2.12. Надетый ремень либо регулируется автоматически, либо имеет такую конструкцию, чтобы устройство ручной регулировки было легкодоступным для сидящего пользователя и удобным и простым в использовании. Кроме того, пользователь должен быть в состоянии затянуть ремень одной рукой, подогнав его под свою комплекцию и положение, в котором находится сиденье транспортного средства.

3.2.13. Каждое место для сидения оборудуется местами крепления ремней безопасности, соответствующими типу применяемых ремней.

3.2.14. Если для обеспечения доступа к передним и задним сиденьям используется двустворчатая дверная конструкция, то конструкция системы крепления ремня не должна препятствовать свободному входу в транспортное средство и выходу из него.

3.2.15. Места крепления не располагаются на тонких и/или плоских панелях с недостаточной жесткостью и усилением или в тонкостенных трубах.

3.2.16. При визуальном осмотре мест крепления ремней безопасности не наблюдается пропусков в сварном шве, видимых непроваров.

3.2.17. Болты, используемые в конструкции мест крепления ремне безопасности должны быть класса 8.8 или более прочные. Такие болты маркируются обозначением 8.8 или 12.9 на шестигранной головке, однако болты 7/16? UNF для крепления ремней безопасности (с анодированным покрытием), не маркированные указанными обозначениями, могу рассматриваться в качестве болтов эквивалентной прочности. Диаметр резьбы болтов не меньше чем М8.

3.3. Требования к сидениям и их креплениям

3.3.1. Сиденья надежно прикрепляются к шасси или иным частям транспортного средства.

3.3.2. На транспортных средствах, оборудованных механизмам продольной регулировки положения подушки и угла наклона спинок сиденья или механизмом перемещения сиденья (для посадки и высадки пассажиров), указанные механизмы должны быть работоспособны. После прекращения регулирования или пользования эти механизмы автоматически блокируются.

3.3.3. Подголовники устанавливаются на каждом переднем боковом сиденье транспортных средств категорий M1.

3.4. Требования к травмобезопасности внутреннего оборудования транспортных средств категории М1.

3.4.1. Поверхности внутреннего объема пассажирского помещения транспортного средства не должны иметь острых кромок.

Примечание: Острой кромкой считается кромка твердого материала, имеющая радиус закругления меньший, чем 2,5 мм, за исключением выступов на поверхности высотой не более 3,2 мм. В этом случае требование минимального радиуса кривизны не применяется при условии, что высота выступа не больше, чем половина его ширины и его края притуплены.

3.4.2. Лицевые поверхности каркаса сиденья, позади которого расположено сиденье, предназначенное для обычного использования во время движения транспортного средства, в верхней и задней части покрываются нежестким обивочным материалом.

Примечание: Нежестким обивочным материалом считается материал, который имеет способность к продавливанию нажатием пальца и возвращается в исходное состояние после снятия нагрузки, а будучи сжатым, сохраняет способность защищать от прямого контакта с поверхностью, которую он покрывает.

3.4.3. Полки для вещей или аналогичные элементы интерьера не имеют кронштейнов или деталей крепления с выступающими краями и, если они имеют части, выступающие внутрь транспортного средства, то такие части имеют высоту не менее 25 мм, с краями, закругленными радиусами не менее 3,2 мм, и покрываются нежестким обивочным материалом.

3.4.4. Внутренняя поверхность кузова и установленные на ней элементы (например, поручни, лампы, противосолнечные козырьки), находящиеся впереди и сверху от сидящих водителя и пассажиров, которые могут контактировать со сферой диаметром 165 мм, в случае наличия у них выступающих частей из жесткого материала, удовлетворяют следующим требованиям:

3.4.4.1. Ширина выступающих частей не меньше, чем величина выступания;

3.4.4.2. В случае если это элементы крыши, радиус закругления краев не меньше 5 мм;

3.4.4.3. В случае если это установленные на крыше компоненты, радиусы закруглений контактирующих кромок не должны быть меньше 3,2 мм;

3.4.4.4. Любые планки и ребра крыши за исключением передних рам остекленных поверхностей и дверных рам, сделанные из жесткого материала, не выступают вниз более чем на 19 мм.

3.4.5. Требования пункта 3.4.4 применяются, в том числе, к транспортным средствам с открывающейся крышей, включая устройства открывания и закрывания, находящиеся в положении «закрыто», но не применяются к транспортным средствам со складывающейся мягкой крышей в части деталей складывающегося верха, покрытых нежестким обивочным материалом, и элементов каркаса складывающейся крыши.

3.5. Требования к дверям, замкам и петлям дверей транспортных средств категорий М1

3.5.1. Все двери, открывающие доступ в транспортное средство, имеют возможность надежно фиксироваться замками в закрытом состоянии.

3.5.2. Механизмы замков дверей для входа и выхода водителя и пассажиров имеют два положения запирания: промежуточное и окончательное.

3.5.3. Механизмы замков дверей, закрепленных на петлях, не открываются ни в промежуточном, ни в окончательном положениях запирания при приложении силы, равной 300 Н.

3.6. Требования к травмобезопасности наружных выступов транспортных средств категорий М1

3.6.1. В зоне наружной поверхности кузова, расположенной между линией пола и высотой 2 м от дорожной поверхности, не имеется элементов конструкции, которые могли бы захватить (зацепить) или увеличивали бы риск или степень тяжести травмирования любого лица, которое может соприкоснуться с транспортным средством.

3.6.2. Эмблемы и другие декоративные объекты, выступающие более чем на 10 мм, включая любую подложку, над поверхностью, к которой они крепятся, имеют возможность отклоняться или отламываться при приложении к ним усилия 100 Н, а в отклоненном или отломанном состоянии не выступают над поверхностью, к которой они крепятся, более чем на 10 мм.

3.6.3. Колеса, гайки или болты крепления колес, колпаки ступиц и колесные колпаки не имеют остроконечных или режущих кромок, выступающих за поверхность обода колеса.

3.6.4. Колеса не имеют барашковых гаек.

3.6.5. Колеса не выступают за пределы наружного контура кузова в плане, за исключением шин, колпаков колес и гаек крепления колес.

3.6.6. Боковые воздушные дефлекторы или водосточные желоба в том случае, если они не загнуты по направлению к кузову, так, что их края не могут соприкоснуться с шаром диаметром 100 мм, имеют радиус закругления кромок не менее 1 мм.

3.6.7. Концы бамперов загибаются в направлении к кузову, так чтобы с ними не мог соприкоснуться шар диаметром 100 мм, и расстояние между краем бампера и кузовом не превышает 20 мм. В качестве альтернативы концы бампера могут быть утоплены в углублениях кузова или иметь с кузовом общую поверхность.

3.6.8. Буксирные сцепки и лебедки (при наличии) не выступают за переднюю поверхность бампера. Допускается, чтобы лебедка выступала за переднюю поверхность бампера, если она закрыта соответствующим защитным элементом, имеющим радиус закругления на менее 2,5 мм.

3.6.9. Для транспортных средств категории М1 не выступают за наружную поверхность кузова ручки дверей и багажника более чем на 40 мм, остальные выступающие элементы — более чем на 30 мм.

3.6.11. Открытые концы поворотных ручек, вращающихся параллельно плоскости двери, должны быть загнуты по направлению к поверхности кузова.

3.6.12. Поворотные ручки, которые вращаются наружу в любом направлении, но не параллельно плоскости двери, в закрытом положении ограждаются предохранительной рамкой или заглубляются. Конец ручки направляется либо назад, либо вниз.

3.6.13. Стекла окон, открывающиеся наружу по отношению к внешней поверхности транспортного средства, при открытии не имеют кромок, направленных вперед, а также не выступают за край габаритной ширины транспортного средства.

3.6.14. Ободки и козырьки фар не выступают по отношению к наиболее выступающей точке поверхности стекла фары более чем на 30 мм (при горизонтальном измерении от точки контакта сферы диаметром 100 мм одновременно со стеклом фары и с ободком (козырьком) фары).

3.6.15. Кронштейны для домкрата не выступают за вертикальную проекцию линии пола, расположенную непосредственно над ними, более чем на 10 мм.

3.6.16. Выпускные трубы, выступающие за расположенную непосредственно над ними вертикальную проекцию линии пола более чем на 10 мм, заканчиваются насадкой или закругленной кромкой с радиусом закругления не менее 2,5 мм.

3.6.17. Кромки подножек и ступенек должны закругляться. 3.6.18. Радиус кривизны выступающих наружу краев боковых воздушных обтекателей, дождевых щитков и противогрязевых дефлектров окон выполняется не менее 1 мм.

3.7. Требования к задним и боковым защитным устройствам

3.7.2. Заднее защитное устройство по ширине должно быть не более ширины задней оси и не короче ее более чем на 100 мм с каждой стороны.

3.7.3. Высота заднего защитного устройства должна быть не менее 100мм.

3.7.4. Концы заднего защитного устройства не должны быть загнуты назад.

3.7.5. Задняя поверхность заднего защитного устройства должна отстоять от заднего габарита транспортного средства не более чем на 400 мм.

3.7.6. Кромки заднего защитного устройства закругляются радиусом не менее 2,5 мм.

3.7.7. Расстояние от опорной поверхности до нижнего края заднего защитного устройства на всем его протяжении не превышает 550 мм.

3.7.8. Боковое защитное устройство не должно выступать за габариты транспортного средства по ширине.

3.7.9. Внешняя поверхность бокового защитного устройства должна отстоять от бокового габарита транспортного средства внутрь не более чем на 120 мм. В задней части на протяжении не менее 250 мм наружная поверхность бокового защитного устройства должна отстоять от внешнего края наружной задней шины внутрь не более чем на 30 мм (без учета прогиба шины в нижней части под весом транспортного средства). Болты, заклепки и другие детали крепления могут выступать на расстояние до 10 мм от внешней поверхности. Все кромки закругляются радиусом не менее 2,5 мм.

3.7.10. Если боковое защитное устройство состоит из горизонтальных профилей, расстояние между ними должно быть не более 300 мм, и высота их должна быть не менее:

3.7.11. Передний конец бокового защитного устройства по горизонтали отстоит:

3.7.11.1. Для грузовых автомобилей не более чем на 300 мм от задней поверхности протектора шины переднего колеса. Если в указанной зоне находится кабина, то — не более чем на 100 мм от задней поверхности кабины;

3.7.11.2. Для прицепов не более чем на 500 мм от задней поверхности протектора шины переднего колеса;

3.7.11.3. Для полуприцепов не более чем на 250 мм от опор и не более чем на 2,7 м от центра шкворня.

3.7.12. Задний конец бокового защитного устройства по горизонтали отстоит не более чем на 300 мм от передней поверхности протектора шины заднего колеса.

3.7.13. Расстояние от опорной поверхности до нижнего края бокового защитного устройства на всем его протяжении не превышает 550 мм.

3.7.14. Постоянно закрепленные на кузове транспортного средства запасное колесо, контейнер для аккумуляторных батарей, топливные баки, ресиверы тормозной системы и другие компоненты могут рассматриваться как части бокового защитного устройства, если они удовлетворяют выше установленным требованиям к его размерным характеристикам.

3.8. Требования к пожарной безопасности

3.8.1. Топливо, которое может пролиться при наполнении топливного бака (баков), не попадает на систему выпуска выхлопных газов, а отводится на грунт.

3.8.2. Топливный бак (баки) не располагается в пассажирском помещении или другом отделении, являющемся его составной частью, и не составляет какую-либо его поверхность (пол, стенка, перегородка). Пассажирское помещение отделяется от топливного бака (баков) перегородкой. Перегородка может иметь отверстия при условии, что они устроены таким образом, чтобы при обычных условиях эксплуатации топливо из бака (баков) не могло свободно вытекать в пассажирское помещение или другое отделение, являющееся его составной частью.

3.8.3. Наливная горловина топливного бака не находится в салоне, в багажном отделении и в моторном отсеке и снабжается крышкой для предотвращения выливания топлива.

3.8.4. Крышка наливной горловины прикрепляется к наливной трубе.

3.8.5. Предписания пункта 3.8.4. также считаются выполненными, если приняты меры для предотвращения утечки избыточных паров и топлива при отсутствии крышки наливной горловины. Это может быть достигнуто при помощи одной из следующих мер:

3.8.5.1. Использования несъемной крышки наливной горловины топливного бака, открывающейся и закрывающейся автоматически;

3.8.5.2. Использования элементов конструкции, не допускающих утечки избыточных паров и топлива в случае отсутствия крышки наливной горловины;

3.8.5.3. Принятия любой другой меры, дающей аналогичный результат. Примеры могут включать, в частности, использование крышки на тросике, крышки, снабженной цепочкой, или крышки, для открытия которой используется тот же ключ, что и для замка зажигания транспортного средства. В последнем случае ключ должен выниматься из замка крышки наливной горловины только в запертом положении.

3.8.6. Уплотнение между крышкой и наливной трубой прочно закрепляется. В закрытом положении крышка плотно прилегает к уплотнению и наливной трубе.

3.8.7. Рядом с топливным баком (баками) не имеется никаких выступающих частей, острых краев и т.п., с тем чтобы топливный бак (баки) был защищен на случай фронтального или бокового столкновения транспортного средства.

3.8.8. Компоненты топливной системы защищаются частями шасси или кузова от соприкосновения с возможными препятствиями на грунте. Такая защита не требуется, если компоненты, находящиеся в нижней части транспортного средства, располагаются по отношению к грунту выше части шасси или кузова, расположенной перед ними.

5. Пути повышения внешней пассивной безопасности

Внешняя пассивная безопасность уменьшает травматизм других участников движения: пешеходов, водителей и пассажиров других транспортных средств, вовлеченных в ДТП, а также уменьшает механические повреждения самих автомобилей. Эта безопасность возможна, когда на внешней поверхности автомобиля отсутствуют выступающие ручки, острые углы.

1. Теория и конструкция автомобиля и двигателя

2. Вахламов В.К., Шатров М.Г., Юрчевский А.А. Агафонов А.П., Плеханов И.П. Автомобиль: Учебное пособие. ? М.: Просвещение, 2005.

3. Постановление Правительства РФ от 10.09.2009 N 720 (ред. от 22.12.2012, с изм. от 08.04.2014) «Об утверждении технического регламента о безопасности колесных транспортных средств»

4. Волгин В.В. Учебник по вождению автомобиля. ? М.: Астрель? АСТ, 2003.

5. Назаров Г. Самоучитель по вождению автомобиля. — Ростов н/Д.: Феникс, 2006.

Размещено на Allbest.ru

Подобные документы

Технические характеристики автомобиля ГАЗ-66-11. Активная безопасность автомобиля: тормозная динамичность, устойчивость, управляемость (поворачиваемость), комфортность. Пассивная безопасность автомобиля: ремни и подушки безопасности, подголовники.

контрольная работа , добавлен 20.01.2011

Сущность активной безопасности автомобиля. Основные требования, предъявляемые к системам автомобиля, определяющим его активную безопасность. Компоновка автомобиля, тормозная динамичность, устойчивость и управляемость, информативность и комфортабельность.

лекция , добавлен 07.05.2012

Компоновочные параметры автомобиля и их влияние на безопасность дорожного движения. Расчет ширины динамического коридора и дистанции безопасности. Определение времени и пути завершенного обгона. Тормозные свойства АТС. Расчет показателей устойчивости.

курсовая работа , добавлен 30.04.2011

Эксплуатационные качества автомобиля, обеспечивающие пассивную безопасность. Виды дорожно-транспортных происшествий, травмобезопасность элементов машины, выдерживаемые человеком нагрузки. Нормирование экологических качеств автотранспортной техники.

дипломная работа , добавлен 29.05.2015

Изучение конструктивной безопасности автомобиля на основе анализа его управляемости и весовых параметров. Процесс столкновения автомобилей, определение показателей деформации и опасности. Характеристика и параметры пассивной и активной безопасности.

курсовая работа , добавлен 16.01.2011

Сущность активной безопасности автомобиля — отсутствие внезапных отказов в конструктивных системах. Соответствие тяговой и тормозной динамики автомобиля дорожным условиям и транспортным ситуациям. Требования, предъявляемые к системе активной безопасности.

курсовая работа , добавлен 27.07.2013

Экономическая эффективность увеличения радиуса кривой в плане при реконструкции дороги для улучшения безопасности движения. Оценка закономерности транспортных потоков на перекрестке городских улиц. Определение величины мгновенной скорости автомобилей.

контрольная работа , добавлен 07.02.2012

Факторы, влияющие на безопасность движения в зоне железнодорожных переездов. Количественный, качественный и топографический анализ аварийности и ее причин на ЖДП. Исследование режимов движения транспортных средств через ЖДП в населенном пункте и вне его.

дипломная работа , добавлен 17.06.2016

Исторический аспект возникновения дороги. Особенности организации деятельности в области пассивной безопасности дорог. Безопасное устройство земельного полотна. Дорожные ограждения, предотвращающие выезд автомобилей за пределы дорожного полотна.

дипломная работа , добавлен 05.07.2017

Увеличивающееся количество автомобилей как основная проблема транспортных заторов. Решение ключевых проблем, связанных с парковкой автомобилей. Правила дорожного движения, относящиеся к выполнению остановки и стоянки транспортных средств, их нарушение.

Что нужно знать о системе пассивной безопасности автомобиля

Статья о важнейших элементах системы пассивной безопасности автомобиля: внутренняя и внешняя системы, их устройство и особенности. В конце статьи — видео о пассивной безопасности в машине. Статья о важнейших элементах системы пассивной безопасности автомобиля: внутренняя и внешняя системы, их устройство и особенности. В конце статьи — видео о пассивной безопасности в машине.

Что нужно знать о системе пассивной безопасности автомобиля

Мы настолько привыкли к автомобилям, что представить современную жизнь без них крайне сложно — машины не занимают много места и позволяют быстро добраться до нужной точки. Но не стоит забывать и об опасности, которая исходит от авто. И для предотвращения последствий аварий служит система пассивной безопасности автомобиля.

Что представляет собой система пассивной безопасности

Система пассивной безопасности – это набор элементов и приспособлений, которые автоматически срабатывают при возникновении аварии и обеспечивают минимальные повреждения обитателям салона и за его пределами. Ее принято делить на внутреннюю и внешнюю.

Внутренняя система направлена на снижение травматизма людей, находящихся внутри авто, и представлена следующими составляющими:

Внешняя система призвана снизить риск травматизма иных участников аварии, таких как пешеходы и пассажиры других машин. Она представлена бамперами, стеклами и приспособлениями защиты пешеходов.

Особенности внутренней «пассивки»

Первым удар на себя принимает кузов авто. Поэтому элементы его конструкции не должны создавать дополнительных повреждений находящимся в салоне людям — нужно, чтобы на нем не было острых выступов, кузов должен изготавливаться из мнущихся материалов, способных максимально погашать кинетическую энергию, возникающую при ударе.

Салон «железного коня» не должен создавать дополнительных травм водителю и пассажирам при столкновении. Для этого предусмотрено складывание руля и педалей, что уменьшает риск травмирования ног и рук. Кроме того, проводка и элементы топливной системы должны проходить снизу, чтобы снизить риск возгорания.

Ремни безопасности снижают перемещение водителя и пассажиров по салону при аварии. При столкновении участники ДТП продолжают двигаться вперед по инерции, рискуя при этом вылететь через лобовое стекло (для передних сидений) или столкнуться с передними креслами (для задних сидений). В целях предотвращения выбросов пассажиров и применяются ремни. Они немного растягиваются при ДТП, позволяя частично погасить возникающие нагрузки на пассажиров, и препятствуют дальнейшему перемещению по салону, чтобы может послужить причиной серьезных травм и даже смерти.

Современные конструкции предлагают использовать ремни с газовыми наполнителями. Площадь их соприкосновения с пассажирами увеличивается во время аварии, что позволяет гасить кинетические энергии с меньшими перегрузками. Ведь при столкновении на большой скорости ремни безопасности могут запросто сломать ребра и повредить внутренние органы человека.

Подушки безопасности призваны предотвратить удары головой о руль или переднюю панель авто. Они были изобретены в начале восьмидесятых и в данный момент прошли кучу модификаций и оправдали свое изготовление. При столкновении срабатывает определенный датчик подушки, который посылает сигнал на пиропатрон, служащий для моментального заполнения воздухом подушки. Скорость и сила заполнения настолько велика, что может нанести некоторые травмы пассажирам. Поэтому пассажир должен быть пристегнут, а при перевозе маленьких детей передние сидения дополняются детским креслом, которое может регулироваться по высоте.

Помимо передних, многие автоконцерны активно используют боковые подушки, которые оберегают от бокового удара, и головные, препятствующие смещениям головы во время аварии.

Конструкция сидений автомобиля предполагает расположение подголовника, регулируемого по высоте. Его основная задача – фиксировать голову водителя или пассажира от смещения при ударе сзади. Сила удара смягчается подголовником и препятствует травмированию позвоночника. Чтобы снизить риск травмы до минимума, необходимо отрегулировать подголовник под рост водителя и его привычное положение за рулем.

Особенности внешней «пассивки»

Автомобили двигаются по дорогам не в гордом одиночестве, поэтому необходимо предотвращать нанесение травм и другим участникам движения. Для этого и служат элементы внешней «пассивки».

Важнейшим элементом внешней защиты являются бамперы автомобилей. Их конструкция представляет собой набор материалов и компонентов, которые деформируются при ДТП, значительно гася кинетическую энергию удара.

Заменить поврежденный бампер не представляет особой сложности, поэтому он всегда должен быть в работоспособном состоянии, предотвращая авто от серьезных последствий аварий. Бампер не только уменьшает повреждение машины, но и значительно снижает риск нанести серьезную травму пешеходам.

Защита пешеходов от травм является одной из основных задач внешней системы пассивной безопасности, поэтому с 2011 года некоторые автомобилестроительные компании оснащают свои продукты дополнительной системой безопасности пешеходов. Она состоит из:

Датчики в основном монтируются в передние бамперы автомобилей и посылают сигналы в блок управления при столкновении с пешеходом. В дальнейшем система отправляет сигналы на элементы исполнения, которые автоматически открывают капот авто, создавая некое подобие подушки безопасности для пешехода. Площадь удара увеличивается, снижая при этом риск нанесения серьезной травмы пешему участнику дорожного движения.

В Volvo пошли еще дальше, оснащая свои продукты подушками безопасности в бампере, заботясь таким образом о дополнительной безопасности пешеходов при возможном ДТП.

Заключение

Возникновение аварии – всегда риск для водителя и пассажиров. Предотвратить ДТП порой бывает практически невозможно. Тем не менее как мы видим, системы пассивной безопасности помогают получить минимальные повреждения при ДТП. Если постоянно пользоваться элементами системы и не пренебрегать необходимым ремонтом ее составляющих, когда это потребуется, риск получения серьезной травмы снизится примерно на 70%.

Видео о пассивной безопасности в машине:

Источник http://car-avz.ru/glavnaya/sovety-masteru/12262-kak-rabotaet-sistema-passivnoj-bezopasnosti-avtomobilya

Источник http://aleksandr-garage.ru/avtosalon/sistema-passivnoi-bezopasnosti-avtomobilya-obzor-sredstv.html

Источник http://fastmb.ru/soveti_auto/3216-chto-nuzhno-znat-o-sisteme-passivnoy-bezopasnosti-avtomobilya.html

Как работает система пассивной безопасности автомобиля? Помощь автолюбителю

Как работает система пассивной безопасности автомобиля?

Факторы риска и защита от них

Лобовое столкновение

Боковое столкновение

Заднее столкновение

Состав системы пассивной безопасности

Похожие темы

Система пассивной безопасности автомобиля. Обзор средств пассивной безопасности. Пассивная безопасность автомобиля — реферат Внешняя пассивная безопасность

Рейтинг технологий автомобильной безопасности

1. Трехточечные ремни безопасности

2. Подушки безопасности

3. Антиблокировочная тормозная система (ABS)

4. Складная рулевая колонка

5. Антипробуксовочная система

6. Система предупреждения

7. Адаптивный круиз-контроль

8. Оповещение о дистанции

9. Конструкция автомобиля

10. Парктроник

Что такое пассивная безопасность автомобиля

Внутренняя пассивная безопасность

Внешняя пассивная безопасность

1. Руль

2. Подголовник

3. Фары

4. Температура салона

5. Шины

6. Сотовый телефон

Отправить свою хорошую работу в базу знаний просто. Используйте форму, расположенную ниже

Подобные документы

Что нужно знать о системе пассивной безопасности автомобиля

Что представляет собой система пассивной безопасности

Особенности внутренней «пассивки»

Особенности внешней «пассивки»

Заключение

Как работает система пассивной безопасности автомобиля?

Факторы риска и защита от них

Лобовое столкновение

Боковое столкновение

Заднее столкновение

Состав системы пассивной безопасности

Похожие темы

Система пассивной безопасности автомобиля. Обзор средств пассивной безопасности. Пассивная безопасность автомобиля — реферат Внешняя пассивная безопасность

Рейтинг технологий автомобильной безопасности

1. Трехточечные ремни безопасности

2. Подушки безопасности

3. Антиблокировочная тормозная система (ABS)

4. Складная рулевая колонка

5. Антипробуксовочная система

6. Система предупреждения

7. Адаптивный круиз-контроль

8. Оповещение о дистанции

9. Конструкция автомобиля

10. Парктроник

Что такое пассивная безопасность автомобиля

Внутренняя пассивная безопасность

Внешняя пассивная безопасность

1. Руль

2. Подголовник

3. Фары

4. Температура салона

5. Шины

6. Сотовый телефон

Отправить свою хорошую работу в базу знаний просто. Используйте форму, расположенную ниже

Подобные документы

Что нужно знать о системе пассивной безопасности автомобиля

Что представляет собой система пассивной безопасности

Особенности внутренней «пассивки»

Особенности внешней «пассивки»

Заключение

Похожие записи:
