Аварийное освещение

Interlight Moscow powered by Light+Building 2016: Светотехника – Электротехника – Умный Дом

Аварийное освещение бывает эвакуационное и резервное и применяется в случае неисправности сети напряжения, обеспечивающей систему питания основного освещения. Аварийные светильники относятся к средствам безопасности при чрезвычайных ситуациях или пожарах. Они служат для создания освещенности в соответствии с техническими нормами, служит для подсветки знаков безопасности, аварийных выходов, указателей эвакуации.

Аварийные светодиодные светильники, представленные в интернет-магазине компании «LED Complex» отвечают всем международным требованиям и стандартам обеспечения безопасности. Благодаря разнообразию оборудования компания «LED Complex» решит все проектировочные задачи по организации аварийного освещения.

Основные категории аварийных светильников

К аварийным световым приборам относятся:

  1. Аварийные светильники;
  2. Знаки безопасности;
  3. Световые указатели (оборудованы внутренней подсветкой);
  4. Пожарные или газовые оповещатели;
  5. Эвакуационное освещение, относящееся к осветительным приборам антипанического освещения для помещений с большими площадями и для помещений, обладающих статусом повышенной опасности;
  6. Указание расстояния (отмечена дистанция до безопасного места или выхода из зоны опасности), как правило, это осветительные светодиодные приборы «белый свет».

Аварийные светильники работают и от общей системы питания и от системы независимого питания. Некоторые световые приборы аварийного освещения представленные в магазине компании «LED Complex» применяются, как световые указатели или как переносные светильники для обеспечения вспомогательного освещения.

Классификация аварийного освещения

Аварийное освещение разделено на две главные большие категории светильников. Они бывают эвакуационными и резервными.

Эвакуационные осветительные приборы включают:

  • Светильники для путей эвакуации;
  • Светильники, служащие для антипанического освещения больших территорий и площадей;
  • эвакуационное освещение мест, в которых наблюдается повышенная опасность.

Основное требование к эвакуационным светильникам – обеспечение хороших видимых условий для эвакуации людей.

Освещение путей эвакуации находится в коридорах, в местах перепада уровней пола, при изменении направления движения.

Эвакуационный светильник служит для освещения следующих мест, таких как:

  1. месторасположение средств пожаротушения и плана эвакуации;
  2. лестничный марш;
  3. подсветка всех ступеней лестницы, при помощи прямого направленного света;
  4. пересечение коридоров и проходов;
  5. перед выходом эвакуации;
  6. рядом с пунктом медпомощи;
  7. в местах расположения средств связи или оповещения аварии.

Особенности аварийных светильников и требования к ним

Главное требование к аварийному освещению – автоматическое управление. Это свойство означает, что при возникновении аварии, при потере возможности осуществлять питание источников света от центральной сети аварийное освещение включается автоматически. Аварийный светильник работает, невзирая на потерю питания от общей электросети. Он освещает предназначенную ему определенную локальную зону.

  1. Световые указатели работают не менее 1 часа, это соответствует времени, отведенному на эвакуацию людей.
  2. Для некоторых аварийных светильников помимо питания от общей и резервной сети предусмотрен третий источник напряжения – встроенная аккумуляторная батарея.
  3. В случае использования комбинированного режима работы, включающего режимы постоянного/непостоянного действия, оба включающие устройства должны иметь свой независимый контроль и могут включаться отдельно.

Целый ряд аварийных светодиодных светильников компании «LED Complex» работает с применением всех важных технических рекомендаций. Световой поток светильников для эвакуационного освещения не менее 420 лм. Величина угла рассеивания света не менее 160о. Благодаря использованию светодиодных аварийных светильников, представленных в компании «LED Complex» совместно со вспомогательным оборудованием потребитель получает возможность оптимизировать расходы на аварийное освещение.

Преимущества сотрудничества с компанией «LED Complex»

Обратившись в компанию «LED Complex» заказчик получает ряд существенных выгод, к ним относятся:

  1. Произведут предварительный расчет стоимости аварийного светодиодного освещения;
  2. Выполнят разработку проекта аварийного освещения с использованием современных энергоэффективных светодиодных светильников;
  3. Опытные специалисты компании выполнят монтаж системы светодиодного аварийного освещения под ключ;
  4. Если вы купили светодиодные аварийные светильники в Москве, получаете свой заказ в кратчайшие сроки.

Сотрудники компании «LED Complex»обязательно помогут вам в любом вопросе, ведь выбрать правильное освещение это очень важно и порой бывает трудно. Аварийное светодиодное освещение – гарантия безопасной деятельности человека в трудных условиях.

Обзор нормативной базы

Требования к системе аварийного освещения

Технологическое развитие рынка светотехники в России приводит к повышенным требованиям со стороны заказчиков к поставляемым продуктам — к характеристикам оборудования, его качеству, срокам разработки и поставки, наличию сертификатов. И аварийного освещения это касается едва ли не в первую очередь, ведь этот вид освещения необходим на любом объекте, независимо от его назначения и размеров. Требования к аварийному освещению значительно более серьезные, нежели к рабочему освещению и регулируются рядом нормативных документов.

Эксперты компании «Белый свет» подготовили уникальный аналитический обзор нормативной документации, действующей (в том числе вступившей в действие с 2015 года) на территории Российской Федерации в отношении проектирования и эксплуатации систем аварийного освещения и систем оповещения и управления эвакуацией людей при пожаре.

Оглавление

I. Основные нормативные документы в сфере аварийного освещения.

II. Термины и определения.

III. Требования к системам аварийного освещения.

IV. Требования к управлению аварийным освещением.

V. Требования к оборудованию систем аварийного освещения.

V.1. Требования к светильникам аварийного освещения.

V.2. Требования к световым указателям.

V.3. Требования к световым пожарным оповещателям.

V.4. Требования к центральным аккумуляторным установкам.

V.5. Требования к электрическим цепям и электропроводке систем аварийного освещения и СОУЭ.

I. Основные нормативные документы в сфере аварийного освещения

Проектирование и эксплуатация систем аварийного освещения и СОУЭ регламентированы рядом нормативных документов Российской Федерации, к которым относятся Федеральные законы, ГОСТы и Своды Правил.

Перечень основных нормативных документов (действующих и вступающих в силу в 2015 году) представлен ниже.

  1. Федеральный закон Российской Федерации от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».
  2. Федеральный закон Российской Федерации от 30.12.2009 № 384-ФЗ «Технический регламент о безопасности зданий и сооружений».
  3. СП52.13330.2011 (СНиП 23-05-95*, актуализированная редакция) Свод Правил «Естественное и искусственное освещение». Требования СП 52.13330.2011 к аварийному освещению (пункты 7.104-7.121) включены в перечень национальных стандартов и сводов правил, в результате применения которых на обязательной основе обеспечивается соблюдение требований Федерального закона №384-ФЗ "Технический регламент о безопасности зданий и сооружений" (Постановление Правительства РФ № 1521).
  4. ГОСТ Р 55842-2013 (ИСО 30061:2007) «Освещение аварийное. Классификация и нормы». Дата введения – 01.01.2015.
  5. ГОСТ IEC 60598-2-22-2012 «Светильники. Частные требования. Светильники для аварийного освещения». (Введен в действие 01.01.2015 взамен «ГОСТ Р МЭК 60598-2-22-99 «Светильники. Часть 2-22. Частные требования. Светильники для аварийного освещения».)
  6. ГОСТ Р 12.4.026-2001 «Цвета сигнальные, знаки безопасности и разметка сигнальная».
  7. СП 1.13130.2009 Свод Правил «Системы противопожарной защиты. Эвакуационные пути и выходы»
  8. СП 3.13130.2009 Свод Правил «Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожарах. Требования пожарной безопасности».
  9. СП 5.13130.2009 Свод Правил «Системы противопожарной защиты. Установки пожарной сигнализации и пожаротушения автоматические. Нормы и правила проектирования».
  10. СП 6.13130.2013 «Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности».
  11. ГОСТ Р 53325-2012 «Техника пожарная. Технические средства пожарной автоматики. Общие технические требования и методы испытаний».
  12. Правила устройства электроустановок (7-е издание).
  13. ГОСТ Р50571.29-2009 (МЭК 60364-5-55:2008) «Электрические установки зданий. Часть 5-55. Выбор и монтаж электрооборудования. Прочее оборудование».
  14. ГОСТ Р 50571-5-56-2013 «Электроустановки низковольтные. Часть 5-56. Выбор и монтаж электрооборудования. Системы обеспечения безопасности». Дата введения – 01.01.2015.
  15. Правила противопожарного режима в Российской Федерации.
  16. СП 113.13330.2012 «Стоянки автомобилей»(Актуализированная редакция СНИП21-02-99*).

Представленные в данном разделе материалы (изображения и текст) являются интеллектуальной собственностью ООО «Белый свет 2000». Любое использование материалов допускается не иначе, как с письменного разрешения их правообладателя — ООО «Белый свет 2000».

Вернуться к оглавлению

II. Термины и определения

Определения, приведенные в соответствии с нормативными документами, обозначены номером документа по списку из раздела I в квадратных скобках; определения, отсутствующие в нормативных документах, подготовлены экспертами компании «Белый свет 2000» и обозначаются [Белый свет].

A. Основные понятия.

1. Аварийное освещение.

В Своде Правил СП52.13330.2011, ГОСТ IEC 60598-2-22-2012 и ГОСТ Р 55842-2013 приведены идентичные определения термина «аварийное освещение». В ГОСТ Р 55842 оно раскрыто немного шире и аутентично международному определению.

Аварийное освещение – освещение, предназначенное для использования при нарушении питания рабочего освещения.[4]

В то же время, российские Федеральные законы №123-ФЗ и №384-ФЗ определяют аварийное освещение (АО) в том числе как средство обеспечения безопасности в случае возникновения пожара и других чрезвычайных ситуаций.

ФЗ №123 рассматривает включение аварийного освещения как один из способов оповещение людей и обеспечения их безопасной эвакуации при пожаре. В ФЗ №384 (статья 2, часть 2.1) дается расширенное определение аварийного освещения, в котором можно выделить 2 основных требования к АО:

  • наличие автономного источника электропитания, функционирующего при пожаре, аварии и других чрезвычайных ситуаций;
  • возможность включения аварийного освещения при срабатывании сигнализации или вручную.

Кроме того, в ГОСТ Р 55842-2013 (п. 4.2.1) сказано, что «эвакуационное освещение должно обеспечивать безопасный выход людей из помещения в случае чрезвычайной ситуации, например, отказ рабочего освещения, пожар и т. д.»

Таким образом, при совокупном рассмотрении нормативно-законодательной базы РФ в отношении аварийного освещения можно прийти к выводу о необходимости сформулировать новое определение, соответствующее всем актуальным требованиям.

В качестве одного из возможных вариантов «Белый свет» предлагает рассматривать следующее определение:

Аварийное освещение – освещение, питаемое от независимого источника питания, включаемое автоматически в случае нарушения питания рабочего освещения, при срабатывании соответствующей сигнализации или вручную.[Белый свет]

2. Пути эвакуации – пути для эвакуации людей в аварийной ситуации.[4]

3. Эвакуационный выход – выход, предназначенный для использования в аварийной ситуации. [4]

4. Эвакуационное освещение – вид аварийного освещения для эвакуации людей или завершения потенциально опасного процесса. [4]

5. Резервное освещение – вид аварийного освещения для продолжения работы в случае отключения рабочего освещения. [4]

6. Освещение путей эвакуации – вид эвакуационного освещения для надежной идентификации и безопасного использования путей эвакуации. [4]

7. Антипаническое освещение(эвакуационное освещение больших площадей) – вид эвакуационного освещения для предотвращения паники и безопасного подхода к путям эвакуации. [4]

8. Эвакуационное освещение зон повышенной опасности – вид эвакуационного освещения для безопасного завершения потенциально опасного рабочего процесса. [4]

Примечание: в СП52.13330.2011 используется термин «эвакуационное освещение зон повышенной опасности», в ГОСТ Р 55842-2013 – «освещение зон повышенной опасности».

9. Система аварийного освещения – совокупность технических средств, совместно обеспечивающих все виды и режимы аварийного освещения в пределах пожарной зоны, помещения, здания или сооружения.[Белый свет]

10. Автономная система аварийного освещения (АСАО) – система аварийного освещения, элементы которой обеспечиваются питанием от индивидуальных автономных источников электропитания (блоков аварийного питания).[Белый свет]

11. Централизованная система аварийного освещения (ЦСАО) – система аварийного освещения, элементы которой обеспечиваются питанием от общего централизованного источника электропитания (центральные аккумуляторные установки; дизель-генераторные установки (ДГУ); источники бесперебойного питания (ИБП);отдельный ввод системы электроснабжения, независящий от основного ввода).[Белый свет]

12. Групповая система аварийного освещения (ГСАО) – система аварийного освещения, элементы которой обеспечиваются питанием от источника электропитания, расположенного в той же пожарной зоне (групповые аккумуляторные установки, ИБП).[Белый свет]

Классификация аварийного освещения по СП52.13330.2011.

Классификация аварийного освещения по СП52.13330.2011

Б. Оборудование систем аварийного освещения и СОУЭ.

13. Аварийный светильник – световой прибор, предназначенный для работы в системах аварийного освещения с целью обеспечения нормируемой освещенности и подсветки знаков безопасности. [Белый свет]

14. Знак безопасности – знак, дающий информацию о мерах безопасности (запрещения, предписания или разрешения определенных действий) с помощью комбинации цвета, формы и графических символов или текста. [4]

15. Световой указатель / знак безопасности с внутренней подсветкой – знак безопасности, освещаемый изнутри. [4]

16. Оповещатель пожарный – техническое средство, предназначенное для оповещения людей о пожаре посредство подачи светового, звукового или речевого сигнала.[11]

17. Расстояние распознавания – дистанция от наблюдателя до знака безопасности, на которой данный знак считается различимым.[Белый свет]

Расстояние распознавания рассчитывается по формуле:
l=h * Z,
l – расстояние распознавания, м;
h – высота знака безопасности, м;
Z – дистанционный фактор (коэффициент, равный 200 для знаков безопасности с внутренней подсветкой).

Расстояние распознавания

Примечание: в СП52.13330.2011 используется термин «расстояние распознавания», в ГОСТ Р 55842-2013 – «расстояние различения».

18. Независимый источник питания – источник питания, на котором сохраняется напряжение в послеаварийном режиме в регламентированных пределах при исчезновении его надругом или других источниках питания. [12]

19. Аварийный светильник постоянного действия – светильник, в котором лампыаварийного освещения работают постоянно – в нормальном и аварийном режиме (когда рабочее или аварийное освещение необходимо).[5]

Примечание: под термином «лампы» в данном контексте стоит понимать более широкое понятие – «источники света» (в т.ч. светодиодные). [Белый свет]

20. Аварийный светильник непостоянного действия – светильник, в котором лампы аварийного освещения работают только в аварийном режиме.[5]

21. Комбинированный аварийный светильник – светильник с двумя или более источниками света, по крайней мере один из которых работает от сети питания аварийного освещения, а другие – от сети питания рабочего освещения. Комбинированный светильник может быть постоянного или непостоянного действия.[5]

22. Блок аварийного питания – устройство, обеспечивающее работу источников света аварийного освещения в аварийном режиме, а также осуществляющее заряд аккумуляторной батареи, контроль напряжения сети, индикацию, прием сигналов управления и переключение между режимами работы.[Белый свет]

23. Автономный аварийный светильник – светильник, в котором все элементы, обеспечивающие его работу в аварийном режиме (аккумуляторы, источники света, блок аварийного питания и др.), размещены в светильнике или рядом с ним (в пределах длины кабеля 1 м).[5]

24. Нормальный режим – состояние автономного светильника, способного работать в аварийном режиме, когда сеть питания рабочего освещения включена. В случае повреждения сети питания рабочего освещения автономный светильник автоматически переключается на аварийный режим.[5]

25. Аварийный режим – состояние автономного светильника, при котором предусмотрено освещение, обеспечиваемое от внутреннего источника питания, при нарушениях работы сети питания рабочего освещения. [5]

Примечание: понятия нормального и аварийного режима также можно отнести к системе аварийного освещения в целом. [Белый свет]

26. Режим ожидания – состояние автономного светильника, при котором он преднамеренно находится в выключенном состоянии, пока отключена сеть питания, и который, в случае возобновления питания рабочего освещения, автоматически возвращается в рабочий режим.[5]

27. Режим дистанционной задержки — состояние автономного светильника, при котором его работа задерживается с помощью дистанционного устройства при включенном рабочем питании, а при его отключении не происходит переключение в аварийный режим. [5]

28. Составной автономный аварийный светильник – светильник, укомплектованный источником аварийного питания для работы вспомогательного светильника.[5]

29. Вспомогательный аварийный светильник – светильник, блок аварийного питания которого размещен в связанном с ним составном аварийном светильнике.[5]

30. Аварийный светильник централизованного электропитания – светильник постоянного или непостоянного действия, питание которого осуществляется от централизованной аварийной системы. [5]

Примечание: аварийные светильники централизованного электропитания являются частью как централизованных, так и групповых систем аварийного освещения.

В качестве независимого источника питания в централизованных системах аварийного освещения используются центральные аккумуляторные установки (ЦАУ), генераторнаяустановка, отдельные вводы системы электроснабжения и т.д.

В групповых системах аварийного освещения в качестве независимого источника питания применяются групповые аккумуляторные установки и блоки аварийного питания, рассчитанные на питание нескольких светильников.

31. Управляемый аварийный светильник централизованного электропитания – светильник, подключенный к группе постоянного действияцентральной аккумуляторной установки (источника бесперебойного питания) с возможностью управления им совместно с осветительной установкой рабочего освещения.[Белый свет]

32. Центральная аккумуляторная установка – источник электроснабжения со стандартным напряжением выхода, обычно предназначенный для питания нескольких потребителей и состоящий как минимум из одной аккумуляторной батареи, автоматического зарядного, контрольно-испытательного и распределительного устройств.

Примечание: Аккумуляторная установка может иметь комбинированный выход переменного и постоянного тока и включать в себя дополнительные электрические и электронные устройства: контакторы, переключатели, разделительные трансформаторы, конверторы и т. п.[13]

33. Групповая аккумуляторная установка – источник электроснабжения со стандартным выходным напряжением, предназначенный для питания нескольких потребителей в пределах одной пожарной зоны и состоящий как минимум из одной аккумуляторной батареи, автоматического зарядного, контрольно-испытательного и распределительного устройств. [Белый свет]

Представленные в данном разделе материалы (изображения и текст) являются интеллектуальной собственностью ООО «Белый свет 2000». Любое использование материалов допускается не иначе, как с письменного разрешения их правообладателя — ООО «Белый свет 2000».

Вернуться к оглавлению

III. Требования к системам аварийного освещения

Ниже приведены основные требования к системам аварийного освещения согласно Своду Правил СП52.13330.2011, если не указано иное.

Аварийное освещение разделяют на два основных вида: эвакуационное освещение и резервное освещение.

В свою очередь эвакуационное освещение включает в себя:

  • освещение путей эвакуации;
  • антипаническое освещение (эвакуационное освещение больших площадей);
  • эвакуационное освещение зон повышенной опасности.

Светотехнические требования к различным видам аварийного освещения приведены в таблице:

Светотехнические требования к различным видам аварийного освещения

В ГОСТ Р 55842-2013 уточнены светотехнические требования для некоторых объектов эвакуационного освещения:

Светотехнические требования для некоторых объектов эвакуационного освещения

Эвакуационное освещение должно обеспечивать приемлемые визуальные условия для эвакуации людей в случае аварии, пожара или другой чрезвычайной ситуации.

Освещение путей эвакуации в помещениях или в местах производства работ вне зданий следует предусматривать:

    в коридорах и проходах по пути эвакуации;

  • на пересечении проходов и коридоров;
  • перед каждым эвакуационным выходом;
  • перед каждым пунктом медицинской помощи;
  • в местах размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации.

Антипаническое освещение направлено на предотвращение паники и обеспечение условий для безопасного подхода к путям эвакуации. Предусматривается в больших помещениях – площадью более 60 м 2 .

Эвакуационное освещение зон повышенной опасности следует предусматривать для безопасного завершения потенциально опасного процесса или ситуации.

Резервное освещение следует предусматривать, если по условиям технологического процесса или ситуации требуется нормальное продолжение работы при нарушении питания рабочего освещения, а также если связанное с этим нарушение обслуживания оборудования и механизмов может вызвать:

  • гибель, травмирование или отравление людей;
  • взрыв, пожар, длительное нарушение технологического процесса;
  • утечку токсических и радиоактивных веществ в окружающую среду;
  • нарушение работы таких объектов, как электрические станции, узлы радио- и телевизионных передач и связи, диспетчерские пункты, насосные установки водоснабжения, канализации и теплофикации, установки вентиляции и кондиционирования воздуха для производственных помещений, в которых недопустимо прекращение работ, и т.п.

Световые указатели (знаки безопасности с внутренней подсветкой) устанавливаются:

  • над каждым эвакуационным выходом;
  • на путях эвакуации, однозначно указывая направления эвакуации;
  • для обозначения поста медицинской помощи;
  • для обозначения мест размещения первичных средств пожаротушения;
  • для обозначения мест размещения средств экстренной связи и других средств, предназначенных для оповещения о чрезвычайной ситуации.

Требования к установке световых указателей и световых пожарных оповещателей (в системах оповещения и управления эвакуацией) приведены в таблице:

Требования к установке световых указателей и световых пожарных оповещателей

Дистанция между двумя соседними световыми указателями по пути эвакуации не должна превышать значение расстояния распознавания используемых знаков. При этом, согласно СП 3.13130.2009 (пункт 5.4), в коридорах длиной более 50 метров это расстояние не должно превышать 25 метров.

Питание световых указателей в нормальном режиме должно производиться от источника, не зависимого от источника питания рабочего освещения; в аварийном режиме переключаться на питание от третьего независимого источника, например — встроенную в светильник аккумуляторную батарею.

Продолжительность работы световых указателей должна быть не менее 1 часа и соответствовать расчетному времени эвакуации.

Примечание: для зданий с пребыванием маломобильных групп населения, высотных строений и гостиниц может требоваться продолжительность работы аварийного освещения и световых указателей от 3 до 8 часов.[14, Приложение А]

Также в пункте 6.4.5 Свода правил СП 113.13330.2012 «Стоянки автомобилей» указано:

Пути движения автомобилей внутри автостоянок должны быть оснащены ориентирующими водителя указателями.

Светильники, указывающие направление движения, устанавливаются у поворотов, в местах изменения уклонов, на рампах, въездах на этажи, входах и выходах на этажах и в лестничные клетки.

Указатели направления движения устанавливаются на высоте 2 и 0,5 м от пола в пределах прямой видимости из любой точки на путях эвакуации и проездов для автомобилей.

Световые указатели мест установки соединительных головок для пожарной техники, мест установки пожарных кранов и огнетушителей должны включатся автоматически при срабатывании систем пожарной автоматики.[16]

Представленные в данном разделе материалы (изображения и текст) являются интеллектуальной собственностью ООО «Белый свет 2000». Любое использование материалов допускается не иначе, как с письменного разрешения их правообладателя — ООО «Белый свет 2000».

Вернуться к оглавлению

IV. Требования к управлению аварийным освещением

В ГОСТ Р 50571.5.56-2013 прописаны требования по управлению аварийным освещением.

Согласно пункту 560.9.5 данного документа:

  • В режиме непостоянного действия электропитание для обычного освещения должно быть контролируемым в конечной цепи для данной зоны. Если потеря питания приводит к прекращению работы обычного освещения в данной зоне, аварийное освещение должно включаться автоматически. Должны быть предусмотрены соответствующие меры, чтобы гарантировать, что аварийное освещение будет работать в случае потери питания в соответствующей локальной зоне. [14]

Схема реализации данного требования на практике зависит от системы аварийного освещения и функциональных возможностей применяемого оборудования, однако общим элементом таких схем будет модуль BS-RKF (реле контроля фаз):

1) Схема управления аварийным освещением в автономной системе аварийного освещения:

Схема управления аварийным освещением в автономной системе аварийного освещения

2) Схема управления аварийным освещением в централизованной системе аварийного освещения:

Схема управления аварийным освещением в централизованной системе аварийного освещения

  • Системы управления и локальные сети систем освещения безопасности должны быть независимыми от управления и локальных сетей для общего освещения; связь обеих систем могут осуществлять только устройства, которые гарантируют разъединение/изоляцию обеих шин друг от друга. Отказ в системах управления и локальных сетях общего освещения не должен влиять на выполнение функций освещения безопасности. [14]
  • Если нормальное питание восстанавливается в распределительном шкафу или в цепи питания, то аварийное освещение в режиме непостоянного действия должно автоматически выключиться. Должно быть учтено время, необходимое для набора нормальной яркости лампами обычного освещения. В помещениях, которые были преднамеренно затемнены, прежде чем питание было потеряно, аварийное освещение не должно выключаться автоматически.[14]

Для исполнения последнего требования:

  • в автономной системе аварийного освещения должны быть предусмотрены реле задержки времени в щитах аварийного освещения (ЩАО) на непостоянных группах аварийных светильников либо должны применяться автономные светильники аварийного освещенияс функцией задержки переключения в рабочий режим из аварийного;
  • источник независимого питания централизованной и групповой системы аварийного освещения должен иметь функцию задержки времени выключения аварийного режима непостоянных групп после восстановления питания рабочего освещения (реализовано в ЦАУ BS-Electro);
  • для помещений, которые были предварительно затемнены (театры, цирки, кинотеатры и т.д. во время представления) должны быть применены пульты управления аварийным освещением (BS-PUAO) для ручного выключения аварийного режима.

Кроме того, согласно Правилам противопожарного режима в Российской Федерации (п. 349), оборудование складов по окончании рабочего дня должно обесточиваться. В этой связи для нормальной работы автономной системы аварийного освещения на складах необходимо применение устройства дистанционного управления и контроля (TELECONTROL), которое позволяет переводить аварийные светильники из аварийного режима в режим дистанционной задержки после обесточивания оборудования склада.

Представленные в данном разделе материалы (изображения и текст) являются интеллектуальной собственностью ООО «Белый свет 2000». Любое использование материалов допускается не иначе, как с письменного разрешения их правообладателя — ООО «Белый свет 2000».

Вернуться к оглавлению

V. Требования к оборудованию систем аварийного освещения

Помимо требований непосредственно к системе аварийного освещения, существует ряд специфических требований к элементам этой системы: светильникам аварийного освещения, световым указателям, знакам безопасности, аккумуляторным установкам.

V.1. Требования к светильникам аварийного освещения.

Основные требования к светильникам аварийного освещения сформулированы в Федеральных Законах № 123-ФЗ и № 384-ФЗ, ГОСТIEC 60598-2-22-2012, СП52.13330.2011(СНиП 23-05-95*):

1. Возможность проверки работоспособности.

В Федеральном законе Российской Федерации от 22.07.2008 № 123-ФЗ (статья 82, часть 9) указано обязательное требование к автономным светильникам аварийного освещения:

  • Светильники аварийного освещения на путях эвакуации с автономными источниками питания должны быть обеспечены устройствами для проверки их работоспособности при имитации отключения основного источника питания.[1]

При этом, согласно ГОСТ IEC 60598-2-22-2012 (п. 22.20) испытательное устройство должно моделировать отказ рабочей сети питания, не влияя на нормальную работу светильника.

Проверка работоспособности может проводиться как с помощью индивидуальных кнопок «Тест», включенных в конструкцию светильников, так и при использовании устройств дистанционного тестирования (TELECONTROL). И в том, и в другом случае соблюдается требования отсутствия влияния на нормальную работу автономных светильников (в том числе заряд аккумуляторной батареи).

2. Возможность включения от сигнала автоматической пожарной сигнализации.

В целом ряде нормативных документов, включая Федеральные законы № 123-ФЗ,№ 384-ФЗ, СП5.13130.2009 и СП113.13330.2012, система аварийного освещениярассматривается во взаимосвязи с системой АПС.

Таким образом, в зависимости от системы аварийного освещения на объекте должны быть применены различные решения:

  1. Для АСАО – электроника автономных светильников аварийного освещения должна иметь возможность подключения к системе пожарной автоматики, при получении соответствующего сигнала от которой светильники, работающие в непостоянном режиме, должны включаться (переходить в аварийный режим работы).
  2. Для ЦСАО и ГСАО – в проектном решении должно быть заложена возможность включения непостоянных групп светильников от сигнала пожарной автоматики.

3. Требования к конструкции.

Требования к конструкции корпуса аварийного светильника, схемотехническим решениям блоков аварийного питания, электрической изоляции и т.д. в полной мере описаны в пунктах 22.6-22.20 ГОСТ IEC60598-2-22-2012.

Отдельно можно отметить отличительную особенность аварийных светильников от светильников рабочего освещения – испытания корпуса на теплостойкость проводятся при температуре 850°C.

4. Требования к источникам света.

Свод правил СП52.13330.2011 (СНиП 23-05-95*) допускает использовать следующие виды источников света в качестве аварийных:

  • светодиодные источники света;
  • люминесцентные лампы – в помещениях с минимальной температурой воздуха не менее 5°С и при условии питания ламп во всех режимах напряжением не ниже 90% номинального;
  • разрядные лампы высокого давления при условии их мгновенного или быстрого повторного зажигания как в горячем состоянии после кратковременного отключения, так и в холодном состоянии;
  • лампы накаливания — при невозможности использования других источников света.

Требование для всех видов эвакуационного освещения: общий индекс цветопередачи применяемых источников света Ra должен быть не менее 40.

V.2. Требования к световым указателям

К световым указателям (как к одному из видов аварийного светильника) относятся все требования, перечисленные в разделе IV.1, и ряд частных требований.

К световым указателя со знаками безопасности (пиктограммами)применимы все требования ГОСТ Р 12.4.026-2001 «Цвета сигнальные, знаки безопасности и разметка сигнальная», т.е.

  • фон эвакуационного знака безопасности должен быть зеленого цвета, графические символы и поясняющие надписи – белого; основные цвета знака пожарной безопасности – красный и белый.
  • По периметру знака должен быть нанесен кант белого цвета шириной не менее 0,025 высоты знака.
  • Соотношения сторон знаков пожарной безопасности, эвакуационных знаков безопасности и знаков безопасности медицинского и санитарного назначения с учетом белого канта должны быть строго: 2:1 – для прямоугольных знаков безопасности, 1:1 – для квадратных знаков безопасности.

Согласно СП52.13330.2011 (СНиП 23-05-95*), яркость светового указателя в аварийном режиме в любом месте зоны цвета безопасности соответствующего знака не должна быть ниже 10 кд/м 2 или 2 кд/м 2 , если дым (при пожаре) не рассматривается как фактор опасности.

В ГОСТ Р 55842-2013 конкретизированы требования к равномерности распределения яркости знаков безопасности световых указателей:

  • Равномерность распределения яркости в пределах цветной поверхности знака безопасности определяют отношением минимальной яркости к максимальной в пределах поверхности знака, которое должно быть не менее 1:5.
  • Для знака безопасности яркостью более 100 кд/м2 отношение минимального значения яркости к максимальному в пределах цветной поверхности знака должно быть не менее 1:10.
  • Отношение яркости контрастного цвета к яркости цвета безопасности, должно быть не менее 5:1 и не более 15:1.

Расстояние распознавания для световых указателей зависит от высоты знака и определяется по формуле, указанной в разделе II, п.16.

V.3. Требования к световым пожарным оповещателям

Требования к световым пожарным оповещателям описаны в СП 3.13130.2009 Свод Правил «Системы противопожарной защиты. Система оповещения и управления эвакуацией людей при пожарах. Требования пожарной безопасности» и ГОСТ Р 53325-2012 «Техника пожарная. Технические средства пожарной автоматики. Общие технические требования и методы испытаний».

  • Пожарные оповещатели, взаимодействующие с прибором управления техническими средствами оповещения и управления эвакуацией, или иными приборами, должны обеспечивать информационную и электрическую совместимость с ними (ГОСТ Р 53325-2012, пп. 6.2.1.2).
  • Размеры и сигнальные цвета световых пожарных оповещателей должны соответствовать требованиям ГОСТ Р 12.4.026-2001 Световые пожарные оповещатели должны быть выполнены с учетом однозначной идентификации режима их работы (дежурный – тревожный), а оповещатели, несущие текстовую и/или символьную информацию, обеспечивать контрастное восприятие данной информации при освещенности оповещателей в диапазоне значений, установленных в ТД на оповещатели конкретных типов, но не менее, чем от 1 до 500 лк*. Мигающий световой пожарный оповещатель должен иметь частоту мигания в диапазоне от 0,5 до 2,0 Гц. Частота мигания должна быть указана в ТД на световые пожарные оповещатели конкретных типов. Размеры и содержание надписей на световых пожарных оповещателях устанавливают в ТД на пожарные оповещатели конкретных типов (ГОСТ Р 53325-2012, пп. 6.2.1.7).

Примечание: вероятно, в ГОСТ Р 53325-2012 некорректно указана светотехническая величина («освещенность» вместо «яркость») и соответственно размерность этой величины («люксы» вместо «кандел на квадратный метр»), более корректная формулировка: «…при яркости (…) от 1 до 500 кд/м2».[Белый свет]

V.4. Требования к аккумуляторным установкам

Требования к аккумуляторным установкам можно разделить на 2 группы: электротехнические и пожарные.

1. Электротехнические требования к аккумуляторным установкам подробно описаны в двух нормативных документах:

  • ГОСТ Р 50571.29-2009 (МЭК 60364-5-55:2008) «Электрические установки зданий. Часть 5-55. Выбор и монтаж электрооборудования. Прочее оборудование».

Основные требования к аккумуляторным установкам:

  1. применяться только автоматические зарядные устройства, технические характеристики которых должны соответствовать данным производителей используемых батарей;
  2. после восстановления нормального электроснабжения установка должна автоматически включиться в рабочий режим и начать зарядку батареи;
  3. зарядные устройства должны быть способны сразу после восстановления нормального электроснабжения автоматически зарядить разряженную батарею за 12 часов до уровня, когда она может обеспечить не менее 80 % расчетной продолжительности работы данного источника;
  4. установка должна быть снабжена автоматическим устройством защиты аккумуляторной батареи от глубокого разряда с уровнем срабатывания, установленным производителем батареи используемого типа;
  5. зарядное устройство должно обеспечивать автоматическую компенсацию зарядного напряжения в зависимости от температуры батареи, если это предусмотрено производителем батарей;
  6. должны применяться аккумуляторные батареи закрытого типа для свинцово-кислотных (VRLA) и вентильного типа — для никель-кадмиевых;
  7. срок службы аккумуляторных батарей при температуре 20 °С должен быть не менее 10 лет;
  8. контрольно-испытательные устройства должны обеспечивать функции согласно таблице (Приложение А ГОСТ Р 50571.29-2009):

2. Пожарные требования к аккумуляторным установкам актуальны при рассмотрении их в качестве устройства, совмещающего в себе источник бесперебойного электропитания технических средств пожарной автоматики (оповещателей пожарных световых) и пожарный прибор управления (ППУ). Данные требования описаны в ГОСТ Р 53325-2012 «Техника пожарная. Технические средства пожарной автоматики. Общие технические требования и методы испытаний»:

  1. Электропитание источник бесперебойного электропитания технических средств пожарной автоматики (далее – ИЭ) должно осуществляться как минимум от двух независимых источников электроснабжения (основного и резервного).
  2. ИЭ должны обеспечивать бесперебойное электропитание технических средств пожарной автоматики при пропадании или снижении напряжения по любому вводу электропитания.
  3. Значение выходного напряжения ИЭ при питании от основного источника электроснабжения в диапазоне допустимых значений тока в выходной цепи должно быть в пределах от 90% до 110% номинального значения.
  4. При использовании в качестве резервного источника электроснабжения аккумуляторов ИЭ должен обеспечивать:
    • заряд аккумуляторов при питании от основного источника электроснабжения;
    • автоматическое формирование сигнала неисправности при минимальном значении напряжения аккумулятора, указанном в ТД на ИЭ;
    • сохранение работоспособности при обрыве или коротком замыкании цепи аккумулятора.
  5. ИЭ должен обеспечивать индикацию:
    • наличия (в пределах нормы) основного и резервного питания (раздельно по каждому вводу электроснабжения);
    • наличия выходного напряжения.
  6. ИЭ должен обеспечивать формирование и передачу во внешние цепи информации об отсутствии выходного напряжения, входного напряжения электроснабжения по любому входу, разряде аккумуляторов (при их наличии) и иных неисправностях, контролируемых ИЭ. Допускается формирование обобщенного сигнала "Неисправность".
  7. ИЭ должен иметь автоматическую защиту от короткого замыкания на выходе и повышения выходного тока выше максимального значения, указанного в ТД на ИЭ.
  8. ИЭ должен сохранять свои параметры при изменении напряжения по любому вводу электроснабжения от 80% до 115% номинального значения.
  9. Органы управления ИЭ должны быть защищены от несанкционированного доступа.
  10. Степень защиты ИЭ оболочкой должна быть не менее IP30 по ГОСТ 14254.
  11. Приборы, имеющие в своем составе устройство регистрации и хранения данных о событиях, должны обеспечивать регистрацию всех событий и иметь объем, позволяющий сохранять не менее 1024 сообщений о событиях.

V.5. Требования к электрическим цепям и электропроводке систем аварийного освещения и СОУЭ

Комплекс требований к электрическим цепям и электропроводке систем аварийного освещения и СОУЭ описан в следующих документах:

  • Федеральный закон Российской Федерации от 22.07.2008 № 123-ФЗ «Технический регламент о требованиях пожарной безопасности».
  • СП 6.13130.2013 «Системы противопожарной защиты. Электрооборудование. Требования пожарной безопасности».
  • ГОСТ Р 50571-5-56-2013 «Электроустановки низковольтные. Часть 5-56. Выбор и монтаж электрооборудования. Системы обеспечения безопасности».

В части 2 статьи 82 Федерального Закона РФ № 123-ФЗ указано:

  • Кабельные линии и электропроводка систем противопожарной защиты, (…) систем обнаружения пожара, оповещения и управления эвакуацией людей при пожаре, аварийного освещения на путях эвакуации (…) в зданиях и сооружениях должны сохранять работоспособность в условиях пожара в течение времени, необходимого для выполнения их функций и эвакуации людей в безопасную зону.

В СП 6 конкретизированы требования к типам используемых кабелей и условиям их прокладки:

  • Кабели и провода СПЗ (систем противопожарной защиты), прокладываемые одиночно (расстояние между кабелями или проводами более 300 мм), должны иметь показатель пожарной опасности не ниже ПРГП 4 по ГОСТ Р 53315.
  • Кабели и провода СПЗ, прокладываемые при групповой прокладке (расстояние между кабелями менее 300 мм), должны иметь показатели пожарной опасности по нераспространению горения ПРГП 1, ПРГП 2, ПРГП 3 или ПРГП 4 (в зависимости от объема горючей нагрузки) и показатель дымообразования не ниже ПД 2 по ГОСТ Р 53315.
  • Кабельные линии и электропроводки СПЗ, прокладываемые замоноличенно, в пустотах строительных конструкций из негорючих материалов или в металлических трубах, обладающих локализационной способностью, допускается выполнять кабелями или проводами, к которым не предъявляются требования по нераспространению горения, при этом торцы каналов и труб, входящих в электрооборудование и соединительные коробки, должны быть герметично уплотнены негорючими материалами.
  • Электрические кабельные линии и электропроводки СПЗ должны выполняться кабелями и проводами с медными токопроводящими жилами.
  • Кабельные линии и электропроводка систем противопожарной защиты, средств обеспечения деятельности подразделений пожарной охраны, систем обнаружения пожара, оповещения и управления эвакуацией людей при пожаре, аварийного освещения на путях эвакуации, аварийной вентиляции и противодымной защиты, автоматического пожаротушения, внутреннего противопожарного водопровода, лифтов для транспортировки подразделений пожарной охраны в зданиях и сооружениях должны сохранять работоспособность в условиях пожара в течение времени, необходимого для выполнения их функций и полной эвакуации людей в безопасную зону.
  • Работоспособность кабельных линий и электропроводок СПЗ в условиях пожара обеспечивается выбором вида исполнения кабелей и проводов, согласно ГОСТ Р 53315, и способом их прокладки. Время работоспособности кабельных линий и электропроводок в условиях воздействия пожара определяется в соответствии с ГОСТ Р 53316.

Примечание: ГОСТ Р 53315, на которой ссылается СП 6.13130.2013 отменен Приказом руководителя Росстандарта от 22 ноября 2012 г. № 1097-ст «О введении в действие межгосударственного стандарта». С 1 января 2014 г. для добровольного применения в Российской Федерации в качестве национального стандарта Российской Федерации введен в действие ГОСТ 31565-2012 "Кабельные изделия. Требования пожарной безопасности". [Белый свет]

В ГОСТ Р 50571-5-56-2013 приводятся требования к электрическим цепям и электропроводке систем безопасности.

  • Электрические цепи систем безопасности должны быть независимыми от других цепей схем.
  • Цепи систем безопасности не должны проходить через пожароопасные помещения, если они не являются огнестойкими. Цепи не должны в любом случае проходить через взрывоопасные зоны.
  • Кабели цепей безопасности, кроме бронированных огнестойких кабелей, должны быть надежно отделены расстоянием или перегородками от других кабелей, включая другие кабели систем безопасности.
  • Для систем безопасности, используемых при пожаре, должно быть обеспечено применение следующих систем электропроводки:
    • кабели с минеральной изоляцией, соответствующие требованиям МЭК 60702-1 и МЭК 60702-2;
    • огнестойкие кабели, соответствующие требованиям МЭК 60331-11, МЭК 60331-21 и МЭК 60332-1;
    • кабельные системы, поддерживающие на необходимом уровне противопожарную защиту и защиту от механических повреждений.

    Примечание: примером системы, поддерживающей необходимую огнестойкость и механическую целостность, могут быть:

    • конструктивные оболочки, обеспечивающие огнестойкость и механическую защиту, или
    • выполнение электропроводок в отдельных пожарных отсеках.

    Представленные в данном разделе материалы (изображения и текст) являются интеллектуальной собственностью ООО «Белый свет 2000». Любое использование материалов допускается не иначе, как с письменного разрешения их правообладателя — ООО «Белый свет 2000».

    Вернуться к оглавлению

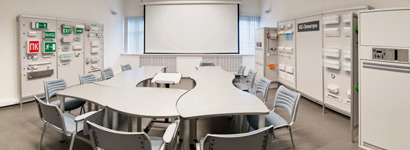

    Обучение

    © 2000-2021, ООО «Белый свет 2000»

    В современном обществе возрастает интерес к системам, обеспечивающим безопасность жизнедеятельности человека. Именно поэтому главной целью существования нашей компании, мы считаем содействие повышению степени безопасности среды обитания человека, а методом достижения этой цели – полное удовлетворение потребности рынка в системах аварийного освещения.

    Источник http://ledcomplex.ru/catalog/svetodiodnye_svetilniki/avariynoe_osveshchenie/

    Источник http://www.belysvet.ru/training/university/requirements-for-emergency-lighting/

    Источник

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
