Установка дополнительного освещения в салон автомобиля

Согласно требованиям ПДД, любые изменения в конфигурации внешних осветительных приборов автомобиля являются прямым нарушением и влекут за собой штрафные или административные санкции (п 3.1). Однако, дополнительная подсветка салона правилами прямо не запрещена, что дает возможность украсить авто, повысить комфорт, дать возможность рассмотреть карту или без напряжения прочесть текст в путеводителе. Наиболее востребованным типом светильников являются LED –лампы, долговечные и не разряжающие аккумулятор даже при длительном пользовании. Существует несколько вариантов монтажа подсветки в салоне, которые следует рассмотреть подробнее.

Потолочные светильники

По умолчанию в потолочных плафонах большинства легковых автомобилей стоят галогеновые лампы W5W. Для увеличения яркости свечения обычно производится установка LED-светильников. На рынке появились RGB-панели, позволяющие менять цвет подсветки с помощью пульта управления. Монтаж таких панелей несложен — надо проделать следующие операции:

снять с плафона прозрачный колпак;
вынуть из гнезд стоковую галогеновую лампу;
вставить вместо нее специальный переходник со штекером;
присоединить светодиодную панель;
прикрепить панель к днищу плафона с помощью двухстороннего скотча;
закрыть плафон.

Интересно! Вариант с RGB-панелью удобен тем, что никакой пайки или иного соединения не требуется, вся работа заключается в разборке и сборке самих плафонов. Стоимость комплекта невелика, а декоративный эффект весьма выразителен и разнообразен — некоторые модели способны создать 12 вариантов цвета и яркости.

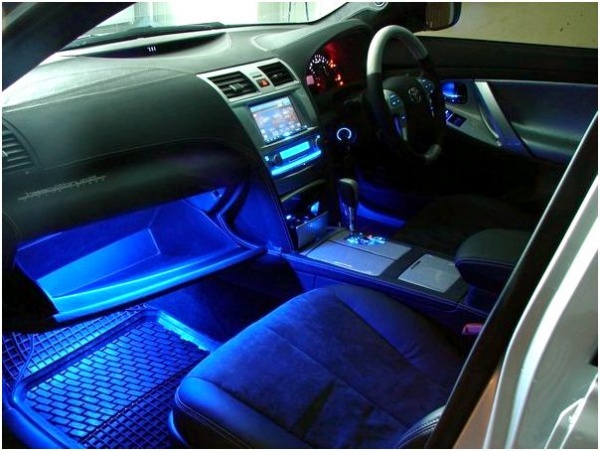

Подсветка ног в автомобиле

Подсветка нижнего яруса салона машины сначала производилась только на автомобилях премиум-класса. Однако, довольно скоро такой вариант начал использоваться на более простых моделях, а некоторые автолюбители стали устанавливать подсветку ног своими руками. В продаже имеются специальные наборы, упрощающие монтаж такого вида светового оформления до минимума. Они представляют собой комплект из 4 светильников и пульта управления. Для питания используется штекер от прикуривателя, а фиксация элементов производится с помощью кусочков двухстороннего скотча. Провода укладываются под края напольных ковриков, чтобы их никто случайно не оторвал. Есть менее сложные комплекты, состоящие только из светильников более простой конструкции, без пульта. Они дают меньший эффект, но стоят гораздо дешевле. Из наиболее сложных моделей можно выделить наборы с возможностью управления через Wi-Fi-модуль.

Контурная подсветка машины

Контурная подсветка — одна из наиболее дорогих опций при покупке нового автомобиля. Освещение такого типа преследует исключительно декоративный эффект. Вид передней панели, приборной доски и прочих элементов салона, подсвеченных по линиям ребер и переходов плоскостей, весьма привлекателен, выгодно подчеркивает отделку салона. Светящиеся линии делят салон на зоны, отделяют участки приборной панели, обшивку дверей, блок переключения скоростей и прочие отделы.

Существуют комплекты, которые можно установить в машину любой марки. Они производятся в странах Юго-Восточной Азии, поэтому цена на них доступна любому автовладельцу. Стандартный комплект состоит из следующих компонентов:

мощный светодиод;
драйвер питания;
комплект соединительных проводов;
световод.

Светодиод вставляют в торец световода, который укладывается в линии стыка панелей приборной доски или иных элементов облицовки салона. Питание драйвера подключают к габаритным огням. Установка особой сложности не представляет. Кроме того, можно выбрать наиболее предпочтительный цвет светодиодов, всего их около 10 вариантов. Стоимость комплекта зависит от длины световода (2-5 м), наличия беспроводного пульта и других особенностей конструкции. В любом случае, самостоятельный тюнинг обойдется в несколько раз дешевле, чем штатная опция, которой машину оборудуют на заводе.

Подсветка щитка приборов

Приборный щиток оборудуется подсветкой, но для любителей устанавливать в салон автомобиля дополнительные световые элементы, этого недостаточно. Владельцы увеличивают яркость подсветки, изменяют цвет каждого прибора, делают область спидометра в зоне больших значений красной и т.д. В данном вопросе имеется большой простор для фантазии, тем более, что монтаж светильников никаких проблем не составляет. Надо только приобрести набор из 40 разноцветных LED-светильников, обладающих таким же цоколем, как и стоковые лампочки. От пользователя требуется лишь заменить «родные» приборы на диодные лампы, подбирая для каждого элемента цвет по своему вкусу. Процедура предельно проста и не требует использования паяльника или иных инструментов. Надо только проверить работоспособность светодиодов перед установкой.

Варианты дополнительного светодиодного освещения

Помимо оформления салона широкую популярность приобрела подсветка днища автомобиля. Светодиодная или неоновая лента, установленная под корпусом, создает эффект «парения», превращает обычный автомобиль в брутальное и стильное авто. Кроме подсветки днища, многие автолюбители украшают и другие участки:

колесные арки;
фары, задние фонари;
багажник;
радиатор.

Используются разные варианты свечения — подсветка мигает, меняет цвет, образует эффект бегущих или разноцветных огней. При этом, не следует перегружать машину световыми эффектами, иначе она будет выглядеть нелепо, раздражать зрителей и обращать на себя внимание сотрудников ГИБДД.

Неоновая подсветка состоит из линейных светильников. Они хрупкие, обладают небольшой яркостью, довольно дороги. Единственным достоинством является возможность направленной подсветки, образования сфокусированной световой полосы. В отличие от неоновой, светодиодная подсветка устойчива к механическим воздействиям, долговечна, неприхотлива и дает яркий свет разных оттенков. Монтаж LED-ленты гораздо проще и быстрее, а цена заметно ниже. Все эти преимущества определяют спрос и предпочтение пользователей.

Чем грозит неправильная установка подсветки

Подсветка салона практически не влияет на дорожную ситуацию — в большинстве случаев она используется только на стоянке, а контурное освещение не обладает такой яркостью, чтобы мешать водителю или слепить встречные автомобили. Поэтому для сотрудников ГИБДД такое оформление обычно нарушением не является.

Важно! Другое отношение к установке внешних осветительных приборов — подсветке днища, колесных арок и т.п. В этих случаях надо руководствоваться требованиями Правил, в которых определен состав световой сигнализации автомобиля.

Если подсветка днища направлена под автомобиль и не выходит за его пределы, а характер свечения не раздражает глаз и не привлекает внимание, отвлекая от ситуации на дороге, то сотрудник ГИБДД может не обратить внимания на ее наличие. Однако, чрезмерное увлечение оформлением машины может стать причиной лишения прав на полгода или год. Важно помнить, что спереди допускаются только белые, желтые и оранжевые лампы, а сзади — красные, желтые или оранжевые.

Основные выводы

Установка подсветки салона автомобиля допускается, если она не создает проблем для других участников движения или самого водителя. Оптимальный вариант — использование светодиодных ламп или лент, проще всего приобретать готовые наборы с пультом управления. Подсветка кузова снаружи является более проблемной процедурой, которая может быть квалифицирована как самовольное изменение состава световой сигнализации автомобиля. В таких случаях можно лишиться прав на полгода или на год.

Установка светодиодной и неоновой подсветки салона автомобиля своими руками

Свет в салоне в ночное время — это такая же необходимая вещь, как и, к примеру, кондиционер в жаркое и холодное время. Стандартного света, как правило, не хватает для качественного освещения салона. Достаточно часто надо что-то найти, посмотреть карту и т. д. Да и ехать в полной темноте не очень удобно. Именно потому многие автовладельцы задумываются над установкой подсветки в салоне дополнительно к штатному освещению. Помимо этого, установка дополнительной подсветки салона — это ещё и способ выделить свой автомобиль из сотен тысяч других, придать ему неповторимый, оригинальный стиль. Однако платить за его установку в мастерской зачастую не очень хочется. К тому же монтаж достаточно простой, а для владельца авто будет лишний повод похвастаться собственноручно сделанным тюнингом.

Варианты подсветки

Раньше для тюнинга салона автомобиля использовалось неоновое освещение. Оно достаточно яркое, благодаря чему от одной даже лампы освещается немаленькое пространство. Однако неон достаточно дорогой, очень боится механических повреждений, часто перегорает при включении-выключении, к тому же более сложный в установке.

В последние годы всё большую популярность приобретает светодиодная подсветка. У неё масса преимуществ по сравнению с предыдущим вариантом. Она достаточно простая в установке, небольших размеров. Это делает возможным сделать подсветку ручек салона, руля, прикуривателя и других мелких элементов. Помимо этого, она меньше боится каких-либо механических повреждений, реже перегорает. К тому же, с помощью светодиодов можно добиться различных световых эффектов: от плавного включения света в салоне до возможности периодического изменения цвета при использовании RGB-светодиодов.

И тот и другой вариант установки по отдельности возможен. Хотя можно сделать комплексный вариант, часть салона подсветить неоном, часть светодиодами.

Где лучше устанавливать?

Стандартными местами для установки дополнительного света в салоне автомобиля считаются место под торпедой и бардачком, сидения авто, двери, дверные ручки. Хотя в принципе подсветить можно всё что угодно, здесь всё зависит от вашей фантазии. Для тюнинга дверных ручек, замка зажигания и прочих мелких элементов используют чаще всего единичные диоды, а для подсветки всего остального удобней использовать диодные ленты.

Подготовка к установке

Прежде чем переходить к установке, необходимо приобрести всё необходимое. Если собираетесь тюнинговать мелкие детали, то вам нужны будут единичные диоды. Для создания подсветки потолка, пространства под ногами, панели приборов и т. д. можно взять светодиодную ленту на метраж.

Перед тем как покупать ленту, вы должны для себя определиться, где вы будете устанавливать освещение, сделать замеры, и только потом рассчитать необходимое количество материала. Если вы решили покупать светодиодные ленты на метраж, то дополнительно вам нужно будет купить провода (3–5 метра), термоусадочную трубку или хотя бы обычную изоленту, клей и диммер. Есть в продаже и уже готовые ленты для тюнинга салона с припаянными по краям проводами для подключения. Тогда мучиться с замерами, припаивать провода и изолировать не придётся. Здесь просто необходимо будет закрепить готовую ленту в нужном месте и подключить к питанию.

Установка на мелкие детали

Для тюнинга мелких деталей удобней использовать единичные диоды.

Подготавливаем диод к установке и подключению. Берём диод, припаиваем к одной из его ножек резистор, далее припаиваем провода и изолируем открытые проводки обычной изолентой. Где-то на расстоянии около 20 см нужно сделать клеммное соединение. Итак, светодиоды готовы к установке. Далее подготавливаете место монтажа. Рассмотрим, к примеру, как устанавливается подсветка ручек салона. Для этого снимаете обшивку, и возле ручки в том месте, где вы хотите установить диод, делаете отверстия. Они должны быть маленькими чтобы диод входил в него туго. Можно дополнительно будет закрепить его при помощи клея. Далее протягиваете проводку под обшивкой в салон, чтобы потом её можно было подключить. Таким же образом устанавливаются единичные диоды в любом месте салона.

Монтаж диодной ленты

Подсветка салона автомобиля своими руками светодиодной лентой также делается достаточно просто. Определяетесь с местом установки, делаете необходимые замеры, отрезаете кусок нужной длины от ленты. Обратите внимание, что отрезать можно только там, где обозначены места для пайки. Их на ленте видно. И ещё, лучше отрезать немного меньший кусок, чем наоборот, иначе может быть провисание и лента плохо закрепиться. После того как все разрезано к краям ленты припаиваете проводки. Проверяете работоспособность диодов, подключив их к питанию, и после этого можно производить монтаж. Если у вас светодиодная лента с липким краем, то снимете защитную плёнку и приклеиваете все в нужном месте. Если же нет, то здесь вам понадобиться клей. Таким образом можно установить освещение только на прямые участки.

Если нужно подсветить участки со сгибами, то всё делается немного по-другому. Ведь перегибать ленту даже под углом в 90 градусов нежелательно. Тогда для начала также делаете замеры, отрезаете кусочки нужной длины, зачищаете края и спаиваете их в местах сгибов. После этого место пайки изолируете при помощи термоусадочной трубки (для этого её надеваете на нужный участок и подогреваете). К краям, через которые светодиодная лента будет подключаться к питанию, припаиваете проводки, изолируете и после этого устанавливаете все в нужное место.

Установка комбинированной подсветки

Для тех, кому сильно нравится свечение неона, можно сделать и комплексный вариант освещения. К примеру, для подсветки ног водителя и пассажиров можно использовать неоновые лампы вместо светодиодов. Там меньше риск их механического повреждения.

Для монтажа понадобится: неоновые лампы, саморезы, капроновые хомуты для крепления, уголок из алюминия.

Зачастую многие неоновые лампы имеют разъём для подключения к прикуривателю. Вам он не понадобится. Его обрезаете и зачищаете контакты. Далее берёте алюминиевый уголок и отпиливаете кусок такой же длины, как и лампа. Уголок прикручиваете под торпеду, к нему крепите неон при помощи хомутов. То же самое делаете под бардачком и снизу задних сидений, чтобы осветить пространство под ногами пассажиров.

Всю проводку необходимо спрятать и протянуть к торпеде.

Подключение подсветки

Вариантов подключения может быть несколько. Чаще всего светодиодное освещение подключают к прикуривателю или к свету салона.

Для подключения к освещению салона необходимо будет снять плафон и подключить провода: к белому подключается плюс, к красному — минус. Если подключение производится через прикуриватель, то для этого нужно будет плюс подключить к плюсу прикуривателя, а минус — к любому месту кузова авто.

Если нужно сделать эффект плавного зажигания и отключения светодиодов, то дополнительно необходимо подключить диммер.

Неоновая подсветка подключается немного по-другому. Как правило, она запитывается от аккумулятора через специально установленный трансформатор.

Выводы

Таким образом, установка подсветки салона своими руками не требует особых знаний и навыков. Для того чтобы всё сделать, вам понадобится совсем немного: материалы, инструменты и чуточку терпения.

Подсветка салона автомобиля светодиодными лентами

Этот проект должен понравиться большинству владельцев автомобилей. Должно быть, каждый пытался отыскать обувь под сиденьями и знает, что лампочки в салоне настолько тусклы, что сделать это довольно сложно. Так почему бы вам не сделать светодиодную подсветку салона автомобиля своими руками, и не выделить его, таким образом, среди других?

Необходимое примечание: я не хотел рисковать целостностью моей проводки и поэтому не разрезал ничего, а лишь набрасывал провода сверху. Ну а теперь от разговоров приступим к делу.

Что же нам понадобится для подсветки? Итак:

Как только план стал ясен, приступаем к проектированию проводки с учетом коннекторов. Почему коннекторы? Они играют важную роль как в соединении, так и в защите соединения. Допустим, несколько светодиодов вышло из строя. Никто не захочет вырывать всю проводку. При использовании коннекторов нужно будет лишь снять неисправный участок ленты, починить или заменить их и вставить на место.

На следующем изображении мы видим четыре коннектора попарно расположенных сзади и спереди. Таким образом провод к каждой ленте проходит между ними. Светодиодный контроллер подключается к источнику питания 12 В.
Теперь, так как не хочу резать проводку и включать в схему дополнительные предохранители, я запитаю его от прикуривателя или зарядки, что будет очень просто сделать. Также в этом случае при вынимании ключа зажигания освещение будет тухнуть.

Теперь, когда все распланировано, нас ждет следующий очень важный шаг – замеры. Важность этого этапа состоит в том, чтобы расположить в дальнейшем элементы в нужных местах без натяжения проводов.
Первые замеры мы делаем для той секции подсветки салона, которая расположена под приборной панелью, определяя общую длину двух передних светодиодных лент. Во вторую очередь делаем замеры для лент, расположенных сзади, под креслами.
После того как эта часть работы сделана, приступаем к определению длины проводов, имея ввиду то, что нужно иметь запас длины для возможности подгонки по месту их крепления к лентам. Для определения длины проводов мы замеряем следующие участки:
— от контроллера до переднего левого коннектора;
— от переднего левого коннектора до переднего правого коннектора;
— от переднего левого коннектора до заднего левого коннектора;
— от заднего левого коннектора до заднего правого коннектора.
Соединяя схему подсветки под креслами, оставьте дополнительную длину проводов для того, чтобы соединения не порвались при движении кресла впереди или назад.

После совершения замеров приходит время для разрезания светодиодных лент по длине.

Для нашего проекта необходимо четыре отрезка светодиодной ленты. Все светодиодные ленты имеют линии разреза через каждые три светодиода. Имейте ввиду, что лучше сделать отрезок короче, нежели длинней, так как лишний «хвост» ленты будет болтаться, а это придаст вид незаконченности конструкции и испортит впечатление.

После пайки лучше всего будет проверить ее качество, зажигая последовательно все цвета светодиодов. Так, на изображениях мы видим, что проверку трех основных цветов – красный, зеленый, синий.

Если они загораются без всяких проблем, нужно обеспечить безопасность мест спайки. Одним из способов является нанесение силиконового клея, который предотвратит контактирование проводов между собой и обеспечит жесткость соединения.

готовую к установке в автомобиле. Таким же образом мы сделаем еще три, что в общей сумме даст нам четыре секции подсветки салона автомобиля.
Теперь самое время отправиться в машину и приступить к соединению схемы.

Как вы видите, в первую очередь мы крепим на клей светодиодную ленту, расположенную под панелью приборов. Затем крепим к ней коннектор. Обратите внимание на фотографии – они наглядно показывают то, о чем здесь говорится.

После того, как дело сделано, давайте спрячем наши провода. Достаточно засунуть провода внутрь панелей и протянуть их к креслам, туда, где будет установлена следующая секция светодиодной подсветки салона автомобиля.

Под креслами отрезки светодиодной ленты стоит не приклеивать клеем или липкой лентой, а пропустиь между пружинами и струнами и привязать на концах. Следует отметить, что я оставил достаточный запас длины провода для того, чтобы передвижение кресла впереди или назад не сказались на целостности соединений. Когда и этот шаг выполнен, приступаем к переделке зарядного устройства.

Существует несколько различных способов запитать нашу подсветку салона:
— от неиспользуемых предохранителей из блока предохранителей, используя перемычки;
— через дверную панель. При этом подсветка будет светить, когда двери открыты, и тухнуть, когда они закрываются;
— от фар (либо из основного блока предохранителей либо от разрезанной проводки, питающей фары).
Но мы будем использовать зарядное устройство. Почему?
Причина переделки зарядного устройства в том, что я не использую прикуриватель никак, кроме как для зарядки телефона. Так почему бы не модифицировать «зарядку», если она часто используется и, таким образом, облегчить ее одновременное использование для двух задач.
Большинство зарядных устройств для телефонов выдает 4 В на выходе (что недостаточно для нашей светодиодной подсветки). То есть, они понижают напряжение автомобильного аккумулятора с 12 В до 4В. Все, что нам нужно – пустить провода мимо стабилизатора напряжения.

Когда мы вскроем зарядное устройство, мы увидим предохранитель (защищает от перегрузок) и схему стабилизатора (который понижает напряжение). Припаиваем наши провода к предохранителю и к «земле» в обход стабилизатора. Так мы получим необходимые нам 12 В!
Таким образом, мы и запитаем нашу светодиодную подсветку салона. Как только все соединения будут сделаны, приступим к проверке нашей работы.

При помощи пульта дистанционного управления можно:
— включать/выключать подсветку;
— менять цвета;
— регулировать интенсивность;
— использовать эффекты затухания.
Теперь осталось дождаться заката солнца, и можно будет выкатывать нашу прокачанную тачку из гаража!

Тестирование подсветки салона утром.

Тестирование подсветки салона ночью.

А теперь уделим немного внимания исправлению неисправностей.

Светодиоды не загораются.
Проверьте места соединений проводов и коннекторов. Если это не принесет результатов, проверьте источник питания. Не забудьте вставить ключ в замок зажигания, чтобы прикуриватель заработал.

Светодиоды загораются, но некоторые секции светодиодной ленты светятся отличным от остальных цветом.
Причина в ошибке при соединении проводов. Убедитесь в том, что красный соединен с красным и так далее.

Что делать, если в некоторых отрезках светодиодной ленты некоторые цвета не светятся?
Для проверки соединения светодиодной подсветки салона автомобиля включите белый цвет. Если все секции светятся белым – соединение правильное. Если нет, проверяйте отдельно красный, зеленый и синий цвета. Соответственно, тот цвет, в соединении или пайке проводов для которого есть проблемы, не будет гореть.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Как сделать подсветку салона автомобиля своими руками?

Внутренний тюнинг автомобиля пользуется большой популярностью. И это понятно, ведь любому водителю хочется, чтобы его машина производила впечатление не только на пешеходов и других водителей, но и на тех, кто едет с ним в одном салоне. А иногда, просто хочется порадовать себя, индивидуальной подсветкой салона авто.

Установка подсветки в салоне машины, своими руками – процедура не сложная. Для этого необходимо закупить качественный материал и подготовить инструменты, а также заранее продумать, что именно вы хотите подчеркнуть при помощи света.

Как и в каких местах чаще всего устанавливается led освещение? Каким образом влияет, с эстетической и функциональной точки зрения, дополнительная светодиодная подсветка? Ответы на все эти вопросы вы получите в этой статье.

Как выбрать подсветку для салона автомобиля?

Перед началом работ нужно выбрать место для размещения подсветки для салона, её тип, а также позаботиться о механизме активации. К примеру, приборы и/или механизм открытия дверей может контролироваться пультом. Наиболее оптимальный вариант – это комбинирование приборов.

Сегодня рынок предлагает нам два варианта модернизации:

Приобретение светодиодной ленты.
Установка неоновых ламп.

В первом подсветки салона автомобиля есть явное преимущество. Это простота монтажа ленты. Для установки не нужно приобретать дополнительное крепёжное оборудование. Светодиодная лента, идущая в комплекте, просто клеится на двухсторонний скотч. Лампа стандартных размеров может работать от прикуривателя и освещать другие мелкие детали салона.

К положительным свойствам диодов можно отнести ударо/прочность и высокую герметичность, а также, длительную эксплуатацию в сравнении с другими приборами освещения салона. Важно, что светодиодная подсветка авто включается мгновенно. Это позволяет создавать разные световые эффекты.

Самостоятельно можно выполнить и неоновую подсветку салона автомобиля. Это будет яркий свет, с помощью которого, освещается большое пространство. К сожалению лампы, на неоновой основе – это сложные в техническом плане устройства, к тому же весьма капризные при их эксплуатации. Неоновая подсветка частенько перегорает при постоянном включении/выключении, и отличается высокой хрупкостью.

Монтаж неоновой подсветки в салоне машины своими руками

Практика показывает, что монтаж неоновой подсветки салона авто лучше всего начинать с пола. Готовим капроновые хомуты, алюминиевый уголок, неоновые лампы и саморезы.

Отрезаем разъёмы для прикуривателя, зачищаем концы. Готовим уголок, подгоняя его под размер ламп, используя заранее приготовленные хомуты. Монтируем её под торпеду салона. Теперь место для ног водителя подсвечено.

Таким образом, устанавливаем дополнительное освещение в любом месте салона авто. Соединительные провода прячем под ковриками, направляя к торпеде со стороны водительского сидения.

Стыки проводки изолируются. Комплект подключается к датчику открытия двери и/или включателю освещения салона. В качестве источника питания можно использовать АКБ, предварительно сняв дворники.

Закончив работу, дворники устанавливаются обратно, на своё место. Теперь, перед открытием дверей авто, его пассажиров ждёт приятный сюрприз – приятная неоновая подсветка.

Как правильно монтировать светодиодную ленту для лед-подсветки салона авто?

Обустройство авто светодиодной лентой выполняется по стандартной схеме. Прежде всего, нужно закупить комплект проводов, термоусадочную трубку, а также ленту.

Её, как и отдельные диоды, приобретают на автомобильных рынках и/или в специализированных автомобильных магазинах. Не стоит экономить на качестве и длине ленты, специалисты советуют запасаться хорошими светодиодами. Лучше приобрести больше диодной ленты, чем в последний момент понять, что вам её не хватает.

Помимо оформления салона, диодная лента активно используется при подсветке колес машин.

Пошаговая инструкция диодного подключения подсветки салона автомобиля

Обустройство подсветки в машине, своими руками, следует начинать с панели приборов транспортного средства. Для этого вынимается штатное оборудование: приборы, освещение щитка и ставятся диоды. Процесс монтажа весьма прост, так как диоды имеют цоколи, аналогичные заводскому оборудованию.

Затем нужно определить места установки. Многие предпочитают монтировать диоды по всему периметру потолка, параллельно стойкам кузова авто. Лета прокладывается постепенно, а остатки можно обрезать.

Места среза хорошо видны: они отмечаются специальными перепонками. После процедуры не забываем очистить концы среза и припаять их между собой. Втулками закрываем соединения и прогреваем их феном. При этому лучше не использовать промышленный фен, поскольку велик риск перегрева, альтернативой является обычный бытовой прибор.

Включение выполняется аналогично схеме неоновых ламп. Нужно в этот момент быть особенно внимательным и не перепутать места полярности, которые указанны на лентах в местах среза.

По сути, на этом рабочий процесс заканчивается. Ничего сложного нет. Только монтаж необходимо выполнять последовательно и щепетильно относиться к мелким элементам при их соединении.

Важным аспектом при работе является сочетание эстетики подсветки и её функциональность, о которой пойдёт речь ниже.

Эстетические и функциональные составляющие подсветки в салоне автомобиля

Подсветка салона транспортного средства, которая выполняется своими силами, одновременно решает ряд задач:

создаётся уникальное оформление внутреннего интерьера машины;
автомобиль выделяется на фоне стандартного оборудования салона оригинальностью и функционалом.

Определить функциональность подсветки в салоне авто часто бывает несколько сложнее. Для многих машин установка дополнительного освещения (тюнинг) – это возможность в тёмное время суток создать комфортные условия для пассажиров и самого водителя, к которым можно отнести:

Установка подсветки в машину своими руками, может существенно упростить поиск предметов в салоне автомобиля, будь то перчатки, вода, мобильный телефон и пр.;
Посадка в машину превращается в некий ритуал, а не стандартное, обычное действие. Полезным и приятным дополнением является выключение света после закрытия двери авто, плавное снижение яркости штатной лампы;
Возможность легко и просто находить предметы на полу в салоне;
Говоря о подсветке ручек – это их быстрый поиск и облегчение высадки и посадки в салон автомобиля.

Отдельно стоит упомянуть о том, что подсветку салона можно синхронизировать вместе с сабвуфером установленным в салоне авто. Это дает множество интересных моментов, в частности пульсация света в такт музыки, изменение цвета подсветки и т.д.

Можно ещё долго говорить о полезных функциях, но мы остановимся на вышеперечисленных комбинациях.

Дизайнерский аспект подсветки в салон автомобиля

Важно выбрать ниши для подсветки салона автомобиля и определиться, как их подсвечивать. Разместить и сделать подсветку в салоне машины можно в любом месте, которое вам понравится. Но не стоит забывать о практической стороне вопроса. Наиболее удачным считается установка освещения перчаточного отсека, в области ног и в задней части машины, где размещаются пассажиры.

Интересно, что освещение заднего сидения наиболее продуктивно. Это касается аксессуаров и отдельных деталей, в том числе ручек открывания дверей. Подсветка салона автомобиля как декор, будет эффективно смотреться на решётках воздуховодов и/или по всему периметру дверей. Можно комбинировать направленный свет, или его отдельные элементы, используя для этого прикуриватель или другую электрическую бортовую сеть.

Можно ограничиться разовым включением и/или подключить на постоянной основе с наступлением темноты.
Не существует чётких рекомендаций по использованию той или иной цветовой гаммы. Тем не менее, подсветка в салон автомобиля должна быть «вежливой», то есть не раздражать пассажиров, не бить в глаза и т.д.

Главное, чтобы выбранный цвет, не отвлекал водителя от управления автомобилем, и соответствовал общей концепции салона машины.

Какие инструменты и материалы необходимы для дополнительного освещения салона?

Используя тот или иной вариант подсветки салона автомобиля, понадобятся самые обыкновенные инструменты и расходные материалы. В том числе:

Из расходных материалов:

Припой;
Канифоль;
Наконечники под «винт»;
Провода нужной длины;
Фиксирующая кнопка или тумблер.

В работе отдельные компоненты подсветки необходимо соединять между собой, используя многожильный кабель. При этом полезная площадь жил должна составлять 1 2 мм. Те места, на которые пришлась пайка, а также подключение контактов, должны быть закрыты изолирующим материалом. В процессе проверки и контроля правильной установки подсветки салона автомобиля своими руками, необходимо пользоваться мультиметром.

Что нужно знать по подсветке салона авто холодным неоном?

Придать индивидуальность своему автомобилю и выделить его из общего потока транспорта можно используя холодный неон, который смотрится оригинально и весьма эффективен. Сегодня неоновая подсветка – это один из наиболее распространённых способов тюнинга салона. Этот вариант имеет следующие преимущества:

минимальное потребление энергии. Неон считается практичным вариантом, благодаря продолжительному сроку работы. Прозрачный материал не теряет своих изначальных характеристик и не выцветает. При своей прочности он легко гнётся, хорошо режется при составлении разных световых комбинаций;
неоновую нить можно монтировать в разных частях салона автомобиля: на педалях, приборной панели, ручках для открытия двери и/или бардачке;
холодный неон не отвлекает водителя от контроля дорожной ситуации и считается безопасным материалом для нашего зрения;
свет гибкого холодного неона распределяется, равномерно насыщая салон, что весьма удобно в тёмное время суток и ночью;
при его работе не нежно включать дополнительные приборы освещения, в том числе штатное оборудование.

Подсветка салона автомобиля своими руками, с использованием холодного неона – это не только красиво, но и практично. Такой тюнинг позволяет обезопасить вас и пассажиров, и представляет огромное поле для фантазии.
Делая подсветку в салоне машины своими руками, можно получить однотонный свет, или в разной цветовой гамме, используя разные рисунки, цвета и комбинируя их количество. Обустройство неоновым материалом – это минимум затрат и незначительное вмешательство в электрическую систему авто, что не влияет на стабильную работу других (штатных) систем транспортного средства.

Подсветка салона авто – новый вариант

Речь идёт о лазерной подсветке, которая у нас появилась сравнительно недавно, постепенно завоёвывая сердца автолюбителей и мастеров чип/тюнинга. К примеру, при открытии двери, после установки лазерной подсветки в её нижней части, на земле, перед дверью, формируется выбранный вами логотип. Вот как это выглядит на фото.

Подсветка салона автомобиля своими руками – заключение

Установка подсветки салона своими руками не занимает много времени – всего несколько часов. В результате несложных, в техническом плане работ, автомобиль станет более привлекательным и оригинальным.

Дополнительное освещение автомобилей

Одним из самых распространенных видов модификаций автомобиля является дополнительная подсветка. С её помощью можно создать уникальный, полностью индивидуальный образ, который, несомненно, будет привлекать внимание окружающих.

Разумеется, можно выбрать множество готовых вариантов, или прибегнуть к помощи профессионалов. Однако при наличии определенных навыков самостоятельное создание дополнительного освещения в машине будет стоить значительно меньше, к тому же это позволит сделать все именно так, как хочется Вам. Поэтому мы поговорим о создании подсветки в салоне машины своими руками.

Типы подсветки для салона

Подсветка в салоне автомобиля своими руками должна начинаться с выбора ламп. У каждого из этих вариантов есть свои достоинства и недостатки, но сегодня светодиоды используются все больше и больше. И это объясняется следующими преимуществами:

Более безопасные в сравнении с неоновыми лампами – не могут стать причиной возгорания при повреждении, прочнее, не содержат ртути;
Меньше расходуют электричества;
Удобнее в установке и дальнейшем использовании;
Свет можно направить в нужном направлении.
Кроме того, диодные ленты с каждым годом становятся дешевле, что также способствует их популяризации.

Планирование подсветки для салона авто

Прежде чем начать реализовывать подсветку в салоне машины своими руками, стоит хотя бы приблизительно прикинуть схему установки дополнительного освещения. Это одно из главных преимуществ создания подсветки для машины своими руками – возможность сделать все, исходя из индивидуальных пожеланий. Задумайтесь о том, где бы Вам хотелось создать дополнительную подсветку, как вы планируете провести для неё электропитание и т.д.

Чаще всего подсветка размещается в следующих местах:

Под бардачком у переднего пассажира;
Под торпедой у водителя;
В багажном отделении;
Возле задних сидений салона.

LED-подсветка может получать питание даже от прикуривателя, и конечно можно подключить её напрямую к аккумулятору.

Достаточно важно помнить о том, что в подобных вещах главное соблюдать определенную осторожность, чтобы не переборщить с интенсивностью света. Создание красивой и «вежливой» подсветки салона своими руками требует хорошего чувства вкуса и умеренности.

Кроме того, необходимо продумать способы включения подсветки салона авто. Наиболее популярными являются следующие три варианта:

Включение от кнопки;
Включение при открытии дверей или багажника;
Активация подсветки при включении зажигания.

Что нужно для установки подсветки салона своими руками?

После того, как вы выбрали схему расположения светодиодных лент, выбрали их цвет, необходимо обеспечить наличие все инструментов и материалов, которые понадобятся для создания подсветки в машину своими руками, а именно:

Пассатижи;
Паяльник на 220V;
Канифоль и олово;
Канцелярский нож;
Светодиоды;
Клей для закрепления ленты;
Средство для обезжиривания поверхностей;
Индикатор;
Мультиметр;
Кабель;
Переключатель;
Набор отверток;
Клеммные колодки для фиксации проводов;
Трубки, термоусадка, изолента для изоляции кабеля.

Установка подсветки салона своими руками

Для начала, необходимо отмерить нужное количество светодиодной ленты и нарезать её по специальным меткам. Далее необходимо припаять диоды, к проводам нужной длинны, получившиеся контакты нужно заизолировать и разместить на них клеммы. Для дополнительной защиты проводов имеет смысл поместить их в гибкие трубки.

Следующим шагом в создании вежливой подсветки салона своими руками будет установка светодиодных лент в нужных местах. Для этого сначала необходимо обезжирить поверхности, к которым Вы будете приклеивать диоды после нанесения жидкости для обезжиривания нужно подождать от трех до пяти минут. Большинство светодиодных лент имеют клейкую основу, однако лучше всего дополнительно использовать клей.

Во время монтажа светодиодных лент крайне важно следить за тем, куда именно будет направлен свет. Освещение не должно бить в глаза водителю, к тому же от направленности света будет зависеть получившийся результат. Поэтому прежде чем приклеивать её, имеет смысл поэкспериментировать с расположением диодных лент.

Провода должны прокладываться под полом салона автомобиля. К штатной проводке можно подключиться в разных местах, таким местом может быть блок предохранителей. Кроме того, питание для светодиодов можно прокладывать и при помощи уже имеющихся фонарей и т.п. Помимо подключения к аккумулятору автомобиля для обеспечения электропитания, необходимо подключить подсветку к «земле», то есть припаять один из проводов к корпусу автомобиля (но только к чистому металлу без грязи, ржавчины, краски).

В любом случае, при установке подсветки салона автомобиля своими руками необходимо в первую очередь учитывать особенности внутренней электропроводки Вашего автомобиля.

В последние годы большую популярность приобрел тюнинг легковых автомобилей. В процессе его выполнения доработке подвергаются в первую очередь кузовные конструкции, которые сразу же бросаются в глаза и отчетливо подчеркивают индивидуальность владельца автомобиля.

Не меньшего эффекта можно добиться через внутренний тюнинг, одной из разновидностей которого становится использование подсветки приборной доски , верхней части салона и в области ног.

Достаточно часто подсветка салона автомобиля, в том числе такое ее исполнение как атмосферная подсветка салона, часто реализуется своими руками. Она используется как средство увеличения эффективности использования продукции отечественного автопрома, такой как, например, популярного ВАЗ-2110.

Сочетание эстетики и функциональности

Подсветка салона ВАЗ как его тюнинг, выполняемый своими руками, обычно проектируется разработчиком для решения нескольких задач одновременно.

Первой из таких задач применительно к ВАЗ-2110 является создание соответствующего имиджа, что достигается использованием дополнительных источников различной яркости и цвета.

Что же касается той функциональной роли, которую несет подсветка салона авто, то ее практическое достижение заметно сложнее. Для ВАЗ-2110 наличие дополнительных источников света означает, что в темное время суток обеспечиваются очень комфортные условия не только для водителя, но и для пассажиров. Назовем только некоторые их них:

тюнинг в форме подсветки помогает быстро найти различные предметы, в том числе мелкие, как в сумочке и перчаточном ящике, так и на сидениях;
так называемая вежливая подсветка салона делает посадку в ВАЗ-2110 намного более комфортной, за счет задержки выключения света после закрывания дверки, и плавного уменьшения яркости штатной лампочки при этом;
подсветка нижней части салона ВАЗ-2110 позволяет быстрее обнаружить предметы, упавшие на пол в районе ног;
подсветка ручек дверей облегчает посадку и высадку пассажиров.

Список достоинств при желании можно продолжить.

Элементы светодиодной подсветки

Подсветка, в том числе в области ног, может создаваться различными источниками. Без больших проблем своими руками могут быть реализованы все разновидности известных вариантов внутренних подсветок.

Накопленный опыт наглядно свидетельствует о том, что такой тюнинг обеспечивает наилучшие результаты при использовании одиночных и ленточных полупроводниковых источников света, для подсветки области в районе ног и других местах. Это определяется тем, что:

они не требуют для своего функционирования высокого напряжения и питаются от бортовой сети автомобиля;
за счет низкого напряжения полупроводниковые источники безопасны при эксплуатации, даже в районе ног;
источники подобной разновидности экономичны и не создают серьезной нагрузки на бортовую сеть ВАЗ-2110;
светодиодная лента обладают очень высокой гибкостью и позволяют обойти контур любой формы;
сегодня доступны светодиодные ленты всевозможных цветов.

Немаловажное значение имеет то, что сделать подобную подсветку своими руками и подключить ее к автомобильной сети можно без глубоких познаний в области электротехники.

Некоторые особенности дизайна

При реализации светодиодной подсветки салона своими руками, необходимо прежде всего определиться, что и как подсвечивать.

Касаемо размещения ленты в салоне ВАЗ-2110, подсветку можно сделать везде, но наибольшую пользу она принесет в перчаточном ящике и в области ног, причем для заднего сидения ее польза оказывается намного большей. Сюда же может быть смело отнесена подсветка ручек дверей.

В качестве элемента декора такой тюнинг лучше всего сделать на решетках воздуховодов, он хорошо смотрится как подсветка дверей с логотипом, а также подсветка дверей авто по их периметру.

Задается тип включения отдельных элементов подсветки, в том числе в области ног. Самый простой вариант – постоянно подключить ее к бортовой электрической сети. Однако, наиболее функциональным будет отдельный легко доступный выключатель, которым декоративное освещение подсветки дверей с логотипом, или подсветка области ног, будет включаться исключительно в темное время суток.

Общих рекомендаций по выбору цвета свечения дать невозможно, за исключением очевидного положения о том, что он должен гармонировать с цветовой гаммой подсвечиваемых компонентов салона ВАЗ-2110.

Используемые инструменты и материалы

При реализации своими руками любой разновидности внутренней подсветки, используются простые инструменты и расходные материалы.

Из инструментов при установке потребуются пассатижи, острый нож, ножницы, паяльник.
Расходными материалами считаются олово и канифоль для пайки, одна или несколько клеммных колодок, наконечники «под винт», а также тумблер или кнопка с фиксацией.

Светодиодная лента продается по длине, поэтому необходимые замеры стоит произвести заранее.

Отдельные компоненты подсветки при установке соединяются между собой гибким (многопроволочным) кабелем, площадь жил которого должна составлять 1 квадратный миллиметр. Места пайки и подключения контактов закрываются изолентой. В качестве средства контроля правильности установки используется обычный мультиметр.

Особенности монтажа светодиодной ленты

Установка светодиодной ленты в области ног и в иных местах осуществляется на клей. При формировании нужной длины ленты она режется ножницами, разрез необходимо сделать строго по меткам круглой или овальной формы.

К отрезкам ленты припаиваются провода, на концы которых устанавливаются клеммы. Все оголенные места проводки обязательно обматываются изолентой. Место установки ленты протирается любой обезжиривающей жидкостью с целью обеспечения прочности крепления.

Соединять ленту с электрической сетью автомобиля необходимо с соблюдением полярности.

Другие разновидности подсветки

Так называемая лазерная подсветка появилась сравнительно недавно. Она представляет собой миниатюрный оптический проектор. Устанавливается он на нижней узкой поверхности двери, включается при ее открытии, и формирует логотип на земле прямо под дверью.

Из-за сравнительно небольших габаритов проектора, лазерная подсветка во время установки больших проблем не доставляет.

Неоновая подсветка салона реализуется установкой неновых источников освещения, отличается от иных видов своей высокой яркостью. Установка неоновой лампы осуществляется на крепежном уголке под торпедо, с фиксацией в рабочем положении пластиковыми затяжными хомутами.

От проводов для питания отрезается штатный разъем, затем эти провода подключаются к датчику открытия двери и к выключателю освещения салона. Прокладка проводов производится под ковриками и за обшивкой, что обеспечивает необходимый уровень эстетики и защиты.

Светодиодная подсветка диска автомобиля – это исключительно декоративный тюнинг, который не принесет владельцу автомобиля никакой пользы кроме эстетического удовольствия от созерцания своего автомобиля и езды на нем. Естественно, что светодиодная подсветка, как и любой другой вид тюнинга автомобиля, может быть произведен в своем собственном гараже и вовсе не обязательно отвозить автомобиль в тюнинг салон, где за такую работ с вас возьмут достаточно большие деньги.

Какую подсветку сделать автомобилю

Начнем с того, что видов подсветки для авто более чем достаточно. Это может быть и достаточно простая в исполнении подсветка салона или ног водителя и пассажиров и более сложная в исполнении подсветка дисков автомобиля и пространства под автомобилем. Какую из этих видов подсветки выбрать и приступить к ее воплощению – дело исключительно вашего вкуса, ведь особой сложности и особой разницы между установкой подсветки на двери автомобиля и на диски нет. Главное понять основные принципы и аккуратно проделать все этапы работы и тогда вы сможете обзавестись подсветкой для автомобиля намного дешевле, чем могли бы сделать это в автосалоне.

Белая подсветка под днищем белого автомобиля и краткая инструкция по ее установке

Мы рассмотрим общие принципы организации подсветки для автомобиля и особенности установки подсветки для каждого элемента авто, если в этом есть необходимость. В противном случае вы сможете легко использовать те же приемы и методы, которые описаны ниже для организации подсветки абсолютно любой части автомобиля

Что нам понадобится для работы:

Сами светодиодные ленты
Провод (четырехжильный)
Контроллер для светодиодной ленты с пультом
Силиконовый клей или пистолет для силикона
Гофрированная тонкая трубка
Паяльник, припой, канифоль

Подробнее о материалах и инструментах

Светодиодных лент в последнее время продается все больше и больше. Естественно, что стоимость светодиодной ленты может иметь для вас большое значение, но мы настоятельно не рекомендуем вам покупать дешевые светодиодные ленты, так как они не только часто выходят из строя и перегорают, но и не дают той интенсивности свечения, которая нужна для качественной подсветки автомобиля. В том случае, если вы до сих пор не определились с цветом будущей подсветки, советуем вам купить RGB ленту, которая даст вам возможность переключать цвета подсветки светодиодов тогда, когда вам захочется изменить цвет. Именно для этого вам и понадобится контроллер с пультом дистанционного управления.

Особых требований к проводу нет, так как они все выполняют одну и ту же задачу, а сам провод скорее всего будет прятаться либо под обивкой салона, если вы будете делать подсветку дверей или ног, или же будет прятаться и изолироваться в гофрированной трубе, если вы будете делать подсветку днища автомобиля, номера или его дисков. В таком случае вы защитите вашу электронику от попадания воды и коррозии на местах пайки и на тех местах, где заводская оплетка провода могла быть испорчена.

Кроме того, вам могут понадобиться коннекторы. Это могут быть и обычные «крокодилы» для тестового подключения подсветки и постоянные коннекторы, которые закручиваются при помощи отвертки и обеспечивают надежный контакт во всей системе. Они нужны не только для удобства при подключении подсветки, но и тогда, когда понадобится заменить какую-то часть проводки в случае повреждения, или часть светодиодной ленты для ремонта. Если вы будете использовать коннекторы, вам не придется полностью менять проводку подсветки, а можно будет всего лишь заменить поврежденный участок цепи.

Любую работу по усовершенствованию автомобиля следует начинать с проекта. Естественно, на этом этапе нужно определиться с тем, где же мы будем устанавливать подсветку и можем точно сказать, сколько нам для этого понадобится провода, светодиодной ленты и коннекторов. Делаем примерный план расположения объектов внутри вашего автомобиля и отмечаем места, где мы будем проводить проводку. Это достаточно просто, так как большую часть проводки можно будет спрятать либо под обшивкой салона, либо завести ее под днище автомобиля. Однако, в таком случае стоит обязательно приобрести и использовать гофрированную трубку для изоляции провода. Давайте рассмотрим схему подключения подсветки для салона автомобиля и на ее примере разберемся в процессе.

Теперь стоит осмотреть свой автомобиль в тех местах, где вы будете крепить саму светодиодную ленту. Идеальным вариантом светодиодной подсветки является тот случай, когда источник света не виден и видна лишь яркая подсветка автомобиля. Более того, если вы установите подсветку в труднодоступном месте, меньше вероятность, что лента будет повреждена во время езды или перевозки людей.
Точные измерения и нарезка светодиодной ленты

В том случае, если вы еще не вооружились рулеткой и не замерили точно длину тех объектов, к которым будет крепиться светодиодная лент, самое время это сделать. После этого берем в руки ленту и разрезаем ее, но делаем это очень внимательно. Дело в том, что светодиодная лента не может быть разрезана в любом месте. Для этого есть специальные места, расположенные через каждые 3 светодиода. И помните, что лучше сделать ленту чуть короче, чем нужно, так как если лента будет закреплена не ровно, а с провисаниями, интенсивность подсветки будет неравномерной, а этого допускать не стоит.

Пайка и тестирование

Вооружаемся паяльником и припаиваем к местам разрезки светодиодной ленты концы четырехжильного провода. Старайтесь соблюдать цветность проводов во всех местах соединения, чтобы вам было легче ориентироваться при ремонте или при обнаружении ошибок. Рекомендуем вам перед тем, как изолировать место пайки, проверить свечение так, как это показано на рисунке.
Если все в порядке, можно повторить эту операцию для остальных отрезков светодиодной ленты. Подготовьте нужное количество коннекторов для того, чтобы без проблем присоединить получившиеся светодиодные ленты уже на месте установки и также соблюдайте цветность проводов.

Если вы уверены, что отрезки светодиодной ленты работают так, как нужно и вы нигде не допустили ошибки, самое время взять в руки обычный силиконовый клей или пистолет, который расплавляет силикон, и залить им места пайки. Это не только защитит светодиодную ленту от попадания влаги или случайного замыкания контактов в местах спайки, но и поможет вам уплотнить место соединения.
Этого вполне достаточно для надежной фиксации, так что от использования изоляционной ленты можно отказаться.

Клеим светодиодную ленту

Все готово к установке и подключению подсветки в салоне вашего автомобиля. К той поверхности, которую вы выбрали. Вы можете воспользоваться либо несколькими каплями силиконового клея, либо прикрепить ленту при помощи пластиковых стяжек – это не имеет особого значения. Оба варианта достаточно надежны и долговечны.

В случае, если вы приклеить подсветку невозможно, как это часто бывает при установке подсветки на диски, стоит использовать навесной каркас из тонкого профиля, на котором мы и будем размещать ленту при помощи пластиковых стяжек, но об этом немного позже.

Подключаем подсветку через коннекторы

В точности соблюдая цветность проводов и подключая проводку по нашему плану, стоит обратить внимание на то, как вы будете прятать провода. Если у вас есть возможность пустить их под обшивкой салона, постарайтесь сделать это максимально незаметно, чтобы провод не топорщился. А в том случае, если вы будете пускать проводку под днищем авто, предварительно наденьте на провода изолирующие гофрированные трубки, концы которых стоит либо также залить силиконом, либо обмотать изолентой. Коннекторы лучше всего спрятать там же, где располагается сама светодиодная лента, ведь в таком случае к ним у вас будет доступ в любой момент.

После того, как все элементы подсветки вашего авто будут подключены и вы спрячете проводку, соединяем провода по схеме с контроллером и можно переходить к организации питания подсветки.

Питание для подсветки авто

Запитать подсветку можно разными способами. Кто-то использует для этого дверную панель, и в таком случае подсветка будет не только декоративным элементом, но и напоминанием о том, что дверь не закрыта, ведь гореть она будет лишь при открытии дверей. Однако, такой метод не подходит для случаев подсветки дисков и днища автомобиля, ведь там подсветка должна гореть всегда, когда мы этого захотим.

Какой способ запитывания выбрать

Самым простым вариантом подключения питания для авто является прикуриватель. Он как раз выдает 12 В, так что этой мощности нам вполне хватит для подключения всей подсветки нашего автомобиля. Для этого можно элементарно переделать зарядное устройство для мобильного телефона и подключить провода в цепь до стабилизатора, который понижает напряжение до 4 В. Для этого достаточно разобрать зарядное устройство для мобильного телефона, которое работает от прикуривателя и припаять один провод к «земле», а второй – перед стабилизатором. Этого будет достаточно, чтобы обеспечить работу подсветки, а при необходимости, зарядное просто выдергивается из прикуривателя.

Однако, самым правильным вариантом будет все же подключение питания подсветки к АКБ черед предохранители. Кроме того, этот вариант позволит вам не нарушать целостность заводской проводки автомобиля, что крайне важно.

Проверяем и тестируем

Берем в руки пульт и включаем подсветку. Если вы все сделали правильно, то сможете наслаждаться возможностью менять цветовые режимы и даже оттенки свечения, а также сможете даже настроить программы для плавных переливов и смены цветов свечения.

Вот что должно получиться в результате, если вы сделаете все правильно:

Особенности установки подсветки на дисках и на днище автомобиля

Учтите, что подсветка автомобиля – это система, которая должна быть постоянно подключена к источнику питания, ведь в противном случае она не будет работать. Если вы захотите сделать подсветку днища или дисков автомобиля, основные принципы работе не меняются, однако добавляется дополнительный этап.

Если вы будете делать подсветку дисков, колесо обязательно нужно будет снять, а сами диски очистить от грязи и ржавчины. После этого из алюминиевого профиля необходимо будет собрать конструкцию нужного диаметра, чтобы на ней разместить подсветку. Эта конструкция плотно закрепляется на неподвижной части и подключается к проводам при помощи коннектора, который в таком случае также нужно будет либо изолировать, либо выносить в салон автомобиля.

Учтите, что провода и сама лента должны быть надежно приклеены или притянуты к конструкции, закрепленной на диске автомобиля.
В случае с подсветкой днища автомобиля, все несколько проще, но может случиться и так, что закрепить светодиодную ленту будет попросту негде. В таком случае мы можем также использовать небольшой металлический профиль, который не нужно будет прикрутить к корпусу автомобиля изнутри и уже на него клеить светодиодную ленту. Единственной сложностью в этом процессе является то, что светодиодную ленту для дисков и для днища авто нужно выбирать либо герметичной, либо же герметизировать при помощи силикона или других прозрачных материалов, иначе при попадании влаги она попросту сгорит.

Сборка и первый выезд на подсвеченном авто.

Если вы делали подсветку дисков, верните колеса на место и убедитесь, что провода не мешают вращению колеса, а во время вращения светодиодная лента остается неподвижной. В случае, если вы работали в салоне и делали подсветку ног или дверей автомобиля, заправьте провода и положите пульт дистанционного управления в удобное вам место. Еще раз проверьте, работает ли подсветка и можно готовиться к первому выезду в город.

Перед первой поездкой на автомобиле с новой подсветкой салона, многие опытные водители советуют посидеть в салоне несколько минут с включенной подсветкой, чтобы ваши глаза адаптировались. Первое время подсветка может отвлекать от управления автомобилем, но со временем вы привыкнете, и будете только наслаждаться яркими красками в салоне или на дисках вашей машины!

Среди способов выделить автомобиль из массы таких же и сделать его более эффектным особое место занимает подсветка салона машины. Модернизация такого рода идеально подходит как для иномарок, так и для отечественных авто. Какие из средств подсветки лучше и как выполнить тюнинг своими руками?

1 Выбираем подсветку для салона авто

Какая бывает подсветка салона? Приборы могут включаться при открытии дверей или контролироваться водителем с помощью специального пульта. Но самый лучший вариант – это комбинирование приборов. Если выполнить работу с умом, то мы получим неоновое освещение пола, включающееся при открытии двери и диодную подсветку остальной части салона, работающую от блока-коммутатора.

На отечественном рынке существует 2 варианта модернизации подсветки салона автомобиля. Первый – это покупка и установка светодиодной ленты. Главным преимуществом диодной подсветки является простота установки своими руками. Кроме того, она не требует специальных крепежей, а для монтажа достаточно приклеить ленту, идущую в комплекте. Стандартная светодиодная лампа имеет очень маленькие размеры, благодаря чему ее можно закрепить в любом месте. Она идеальна для освещения прикуривателя и других мелких деталей салона авто. Еще один плюс диодной ленты – это отличная ударопрочность и герметичность. Благодаря этому срок ее эксплуатации значительно дольше, чем у других осветительных приборов. Светодиодная лента загорается мгновенно, что дает возможность использовать ее для достижения различных световых эффектов.

Также своими руками можно сделать неоновую подсветку салона. Для нее характерен очень яркий свет, что позволяет осветить большое пространство. Но неоновые лампы достаточно сложны в установке и капризны в эксплуатации. Кроме того, неоновая подсветка зачастую перегорает при частом включении-выключении и практически не выносит малейших механических повреждений.

2 Установка неоновой подсветки в салон авто

Как мы уже упоминали выше, лучше всего делать комбинированную подсветку салона. Далее рассмотрим установку неоновых ламп и диодной подсветки своими руками.

Начинать лучше всего монтажа неонов, которые должны находиться в нижней части салона авто. Для работы нам понадобятся:

хомуты из капрона;
уголок из прочного алюминия;
неоновые лампы;
комплект саморезов.

Большинство неоновых ламп имеют разъемы для прикуривателя. Нам он не нужен, поэтому необходимо отрезать эту часть и аккуратно зачистить концы. Далее понадобится отпилить уголок так, чтобы его размер совпадал с размером лампы, после чего прикрутить лампу под торпеду салона. После этого крепим лампу к уголку, используя капроновые хомуты. Таким образом пространство под ногами водителя будет подсвечено.

Ту же операцию необходимо проделать везде, где бы вы хотели осветить пространство салона. Один нюанс – в районе задних сидений уголок нужно прикрутить ребром кверху, чтобы хоть немного защитить элемент от повреждений.

Все имеющиеся провода необходимо аккуратно подложить под коврики и протянуть их к торпеде около водительского сиденья. Места соединений нужно тщательно изолировать. Далее подключаем провода к датчику открытия двери и к включателю освещения салона. Также провода неоновых ламп можно подключить к аккумулятору. Перед этим нужно снять дворники, а по окончанию работы можно на место.

Один из проводов светодиодной подсветки стоит подключить к . Этот прибор будет оповещать о наличии установленного освещения каждый раз, когда вы будете перепрошивать ЭБУ двигателя машины. Так неоновая подсветка останется целой и не перегорит в процессе чип-тюнинга.

Теперь когда вы будете открывать дверь, сработают неоновые лампы. Полученный эффект поразит не только вас, но и прохожих.

3 Монтаж светодиодных лент

Монтируют диодную подсветку своими руками по стандартной схеме. Нам понадобится комплект проводов, термоусадочная трубка и светодиодная лента.

Как отдельные диоды, так и светодиодную ленту можно купить в любом автомагазине. Лучше всего приобрести заводскую модель ленты, так как метражный вариант придется дорабатывать.

Начинают работу с панели приборов автомобиля. Нужно вытащить все штатные приборы освещения щитка, после чего установить на их места диоды. Они имеют такие же цоколи, как и штатные лампы, поэтому с установкой проблем не возникнет.

Далее нужно определить оптимальное расположение диодной подсветки. В большинстве случаев ее устанавливают по всему периметру потолка параллельно стойкам кузова машины. Прикладываем светодиодную ленту таким же образом и отмеряем нужную длину. Остальное можно обрезать. Места для отрезания несложно определить даже новичку, так как они отмечены на ленте специальными перепонками. После отрезания нужно зачистить концы и припаять части светодиодной ленты друг к другу. На места соединения необходимо надеть втулки и прогреть их обычным бытовым феном.

Подключать полученную нами диодную подсветку нужно также, как и неоновые лампы. Будьте внимательны и не перепутайте места полярности. Они указаны на лентах в местах отрезания.

Как мы убедились, модернизация подсветки салона авто не отнимает много времени и не требует специальных навыков. Единственный нюанс – нужно быть аккуратным и работать без спешки.

Сделать свой автомобиль индивидуальным помогут разные способы. Кто-то самостоятельно перетягивает салон, кто-то стремится привлечь внимание самодельными спойлерами. Но чаще всего на окружающих производит незабываемое впечатление подсветка салона своими руками.

Огоньки могут статично гореть или моргать в такт играющей в салоне музыке. Экспериментировать можно по-разному, главное, применять нужные долговечные материалы. Тогда не нужно будет часто переделывать схему или отдельные ее узлы.

Когда изготавливается и монтируется вежливая подсветка салона автомобиля, то можно подбирать способы ее активации. В качестве автоматического включения/выключения применяют контакты, идущие от датчика открытия дверей. Также можно использовать пульт дистанционного управления, чтобы включить ее в нужный водителю момент.

Световые полосы ставят по периметру открывшейся двери, под ногами пассажиров, на места штатных приборов освещения, вдоль панели приборов, внутри багажника, а также в остальных понравившихся зонах салона.

Применяемые материалы

Качественная подсветка салона авто отличается грамотным и уместным использованием световых материалов. Наиболее популярными источниками света являются светодиодные и неоновые огоньки. Разберем характеристики обоих источников света.

часто применяются за счет своей простоты при монтаже;
большинство заготовительных материалов идет с возможностью фиксации с помощью встроенной липкой полосы;
каждый светодиод занимает очень мало места и может гармонично вписываться во внутреннюю зону штатного освещения;
монтажная лента со светодиодами сделана из прочного материала;
светодиоды имеют долгий срок службы;
быстрая реакция при запуске позволяет применять их в качестве светомузыки.

Нужно знать, что перед установкой дополнительной подсветки любого типа необходимо отключить аккумулятор от сети.

Неоновые лампы :

у неоновых ламп яркий необычный свет;
при правильной эксплуатации срок службы может быть больше, чем у светодиодов;
приспособлены для использования в статичных условиях, без быстрых циклов включения/выключения;
чувствительны к механическим воздействиям;
монтаж занимает больше времени, чем у светодиодов.

Оформление неоновой подсветки

Красивая подсветка в салоне машины своими руками будет с использованием комбинированных элементов. Например, нижнюю часть интерьера оформить с помощью неоновых светильников, а боковую и верхнюю украсить светодиодами. Однако, не нужно злоупотреблять таким элементом дизайна. Надо оформить все так, чтобы создавалась гармония.

Нужно знать, что избыток и большое количество пестрых огней выглядят безвкусно.

Для монтажа обоих видов допосвещения подберем материалы. Можно начать с нижней части салона, где ставят неоновые осветители. Для установки понадобятся:

набор из нескольких неоновых ламп;
монтажный уголок из алюминия;
пластиковые хомуты;
саморезы для фиксации.

В стандартном продаваемом наборе неоновых подсветок для автомобиля часто вмонтирован штекер для подключения напряжения через розетку прикуривателя. Для этой операции он не потребуется, поэтому можно подбирать набор без него или отрезать этот штекер за ненадобностью, а концы провода зачищаем для соединения в схеме.

Вымеряем длину алюминиевого уголка для монтажа его под торпеду, отпиливаем на нужную длину и прикручиваем в нижней части. Обычно монтируют вначале под бардачком. На хомутах фиксируем лампу, направляя будущее излучение в нужную сторону. Повторяем операцию в водительской зоне и на задних пассажирских сиденьях.

Сзади уголок надо разместить таким образом, чтобы защитить лампу от ударов и случайных придавливаний. Для этого уголок фиксируют свободным ребром вверх.

Концы проводов наращивают, изолируют в местах соединения, скрывают под обивкой и доводят под торпеду для подключения в схему. Наиболее простым вариантом считается подключение к датчику открытия дверей или под общую подсветку. Стоит вписать в такую схему отдельный выключатель для дополнительного освещения.

Оформление допподсветки из светодиодов

Подсветка салона с использованием светодиодов начинается с подготовки материалов. Чаще всего используют два типа ленты RGB или SMD. Второй вариант будет немного дороже, но с ним легче работать. Дополнительно можно подобрать единичные светодиоды для выделенных зон, но с ними уже работают более кропотливые автовладельцы.

Для замены штатных ламп подойдут светодиодные аналоги с такими же конструкциями цоколя. В остальных местах проводит ленту. Перед установкой надо вымерять требуемую длину полосы и отрезать нужный кусок ленты по фиксированным точкам. В ленте обычно есть жесткие места для разрыва цепи. Именно по ним и надо делить длину. Если резать не по заданным меткам, то не будет контактов, к которым припаивают провода для дальнейшей разводки.

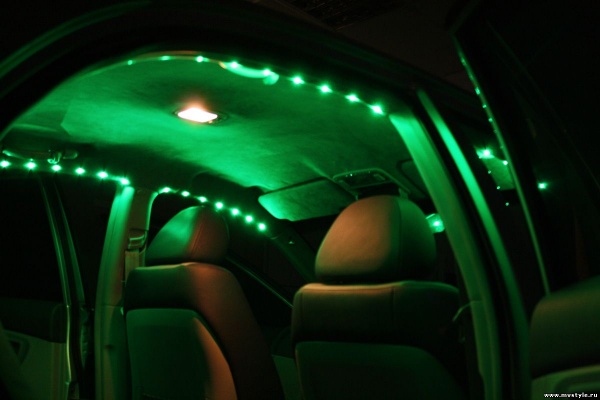

Ленту обычно распределяют по торпеде, на весь периметр крыши и спускают по стойкам дверных проемов. Фиксация проводится с помощью двустороннего скотча, прикрепленного на светодиодную магистраль с обратной стороны и закрытого защитной полоской. Ее отдираем и фиксируем светодиодную ленту.

Нужно знать, что при работе со светодиодами необходимо строго соблюдать полярность, иначе их можно испортить.

К открытым концам светодиодной ленты паяем провода и закрываем соединение термоусадочной пленкой. Прогрев паянное закрытое пленкой место с помощью промышленного или бытового фена, закрываем от окисления контакты. Далее выводим концы проводов так же, как и при неоновом подключении.

При использовании RGB ленты можно выполнить сборку схемы с использованием RGB контроллера.

Заключение

Установка вежливой подсветки в салоне автомобиля не занимает много времени. При наличии всех инструментов и материалов можно потратить несколько часов на монтаж. В результате автомобиль станет привлекательнее и получит индивидуальные черты.

Установка дополнительного освещения в салон автомобиля. Установка светодиодной подсветки в салон авто. Принцип работы подсветки

Свет в салоне в ночное время — это такая же необходимая вещь, как и, к примеру, кондиционер в жаркое и холодное время. Стандартного света, как правило, не хватает для качественного освещения салона. Достаточно часто надо что-то найти, посмотреть карту и т. д. Да и ехать в полной темноте не очень удобно. Именно потому многие автовладельцы задумываются над установкой подсветки в салоне дополнительно к штатному освещению. Помимо этого, установка дополнительной подсветки салона — это ещё и способ выделить свой автомобиль из сотен тысяч других, придать ему неповторимый, оригинальный стиль. Однако платить за в мастерской зачастую не очень хочется. К тому же монтаж достаточно простой, а для владельца авто будет лишний повод похвастаться собственноручно сделанным тюнингом.

Подсветка в салоне автомобиля – это не только удобно в тёмное время суток, но еще и стильно

Варианты подсветки

Где лучше устанавливать?

Стандартными дополнительного света в салоне автомобиля считаются место под торпедой и бардачком, сидения авто, двери, дверные ручки. Хотя в принципе подсветить можно всё что угодно, здесь всё зависит от вашей фантазии. Для тюнинга дверных ручек, замка зажигания и прочих мелких элементов используют чаще всего единичные диоды, а для подсветки всего остального удобней использовать диодные ленты.

Подготовка к установке

Прежде чем переходить к установке, необходимо приобрести всё необходимое. Если собираетесь тюнинговать мелкие детали, то вам нужны будут единичные диоды. Для создания подсветки , панели приборов и т. д. можно взять светодиодную ленту на метраж.

Установка на мелкие детали

Для тюнинга мелких деталей удобней использовать единичные диоды.

Подготавливаем диод к установке и подключению. Берём диод, припаиваем к одной из его ножек резистор, далее припаиваем провода и изолируем открытые проводки обычной изолентой. Где-то на расстоянии около 20 см нужно сделать клеммное соединение. Итак, светодиоды готовы к установке. Далее подготавливаете место монтажа. Рассмотрим, к примеру, как устанавливается подсветка ручек салона. Для этого , и возле ручки в том месте, где вы хотите установить диод, делаете отверстия. Они должны быть маленькими чтобы диод входил в него туго. Можно дополнительно будет закрепить его при помощи клея. Далее протягиваете проводку под обшивкой в салон, чтобы потом её можно было подключить. Таким же образом устанавливаются единичные диоды в любом месте салона.

Монтаж диодной ленты

Установка комбинированной подсветки

Для монтажа понадобится: неоновые лампы, саморезы, капроновые хомуты для крепления, уголок из алюминия.

Зачастую многие неоновые лампы имеют разъём для подключения к прикуривателю. Вам он не понадобится. Его обрезаете и зачищаете контакты. Далее берёте алюминиевый уголок и отпиливаете кусок такой же длины, как и лампа. Уголок прикручиваете под торпеду, неон при помощи хомутов. То же самое делаете под бардачком и снизу задних сидений, чтобы осветить пространство под ногами пассажиров.

Всю проводку необходимо спрятать и протянуть к торпеде.

Подключение подсветки

Выводы

Применяемые материалы

часто применяются за счет своей простоты при монтаже;
большинство заготовительных материалов идет с возможностью фиксации с помощью встроенной липкой полосы;
каждый светодиод занимает очень мало места и может гармонично вписываться во внутреннюю зону штатного освещения;
монтажная лента со светодиодами сделана из прочного материала;
светодиоды имеют долгий срок службы;
быстрая реакция при запуске позволяет применять их в качестве светомузыки.

Неоновые лампы :

у неоновых ламп яркий необычный свет;
при правильной эксплуатации срок службы может быть больше, чем у светодиодов;
приспособлены для использования в статичных условиях, без быстрых циклов включения/выключения;
чувствительны к механическим воздействиям;
монтаж занимает больше времени, чем у светодиодов.

Оформление неоновой подсветки

Нужно знать, что избыток и большое количество пестрых огней выглядят безвкусно.

набор из нескольких неоновых ламп;
монтажный уголок из алюминия;
пластиковые хомуты;
саморезы для фиксации.

Оформление допподсветки из светодиодов

Нужно знать, что при работе со светодиодами необходимо строго соблюдать полярность, иначе их можно испортить.

При использовании RGB ленты можно выполнить сборку схемы с использованием RGB контроллера.

Заключение

Пункт 3.1. ПДД запрещает эксплуатацию транспортного средства, если «количество, тип, цвет, расположение и режим работы внешних световых приборов не соответствуют требованиям конструкции транспортного средства». Но ведь хочется, ой как хочется придать своему автомобилю черты индивидуальности, в том числе и за счет игры света и тени. А между тем заняться светодизайном можно и не вступая в конфликт с законом. Изменение подсветки интерьера ПДД не запрещено, и сегодня мы расскажем, как можно подсветить привычный уже салон.

Потолочные светильники

Когда говорят о свете в салоне автомобиля, первое, что приходит на ум, – это потолочные светильники. Именно они в темное время суток являются основными источниками света. Многие уже наверняка заменили обычные лампы накаливания в плафонах светодиодными.

И светят они ярче, и потребляют электроэнергии меньше, а потому могут гореть хоть всю ночь почти без разряда аккумулятора. Главное, выбрать оттенок цвета, который больше устраивает. Правда, до недавнего времени эти самые оттенки нужно было выбирать заранее, потому как в процессе эксплуатации менять их было нельзя.

Но сейчас на рынке появились RGB-светильники, способные менять как цвет свечения, так и его силу. Для этого в комплекте поставки идет пульт, с помощью которого можно задавать эти параметры. Подключаются такие светильники в плафон посредством специальных переходников, что исключает необходимость пайки или скрутки проводов питания, а крепятся «лампочки» в плафоне двусторонним скотчем, идущим в комплекте.

Остается добавить, что такой комплект из двух светодиодных панелей и пульта стоит около 300 рублей, и выглядит интерьер автомобиля в их свете очень эффектно.

Подсветка ног в автомобиле

В свое время эта опция считалась шиком: напольные ковры подсвечивались лишь в автомобилях бизнес- и представительского класса. Но со временем столь полезная фишка перекочевала и на автомобили попроще. А те владельцы, у которых такой подсветки в автомобилях не было, принялись монтировать ее самостоятельно. Правда, не все хорошо разбираются в электрике, да и внедрять в интерьер дополнительный светильник возьмется не каждый. Решить проблему малой кровью поможет набор из четырех светильников, как раз на каждое из мест в салоне.

Крепятся они в нужном месте двусторонним скотчем, а запитываются от гнезда прикуривателя. Остается только уложить провода так, чтобы они были не очень заметны, и можно наслаждаться светом в ногах.

Стоит комплект с фиксированным цветом примерно 400 рублей. Набор из светильников, позволяющих менять цвет свечения, обойдется уже в районе 1500 рублей и идет в комплекте с беспроводным пультом.

Кстати, модели с Wi-Fi-модулем ненамного дороже, но позволяют управлять светом и вовсе с мобильного устройства посредством специального приложения.

Контурная подсветка машины

Этот тип подсветки салона и сегодня остается одной из довольно дорогих опций, если ее заказать при покупке новой машины. Роскошные интерьеры премиальных автомобилей благодаря ей становятся еще великолепнее в сумерках и ночью. Инсталлированные в определенные части панели приборов и обшивки дверей световоды создают непередаваемую атмосферу, стоит лишь активировать эту опцию. А возможность поменять цвет свечения и вовсе позволяет задать настроение всей поездке. И было бы наивно полагать, что предприимчивые китайцы не наладят выпуск недорогих комплектов, позволяющих превратить в салон Mercedes-Benz S-класса даже салон задрипанного «жигуленка».

Комплект представляет собой световод, мощный светодиод, драйвер для его подключения к автомобильной сети и комплект проводов. Световод закладывается в места соединений деталей панели приборов или обшивки, после чего в торец вставляется светодиод, питание которого заводится на габаритные огни. При таком подключении подсветка будет радовать вас с включением внешних световых приборов, а не только в момент открывания дверей. Комплект с заранее выбранным цветом светодиода, а их порядка 10, и двухметровым световодом обойдется в 400 рублей. Если же вы захотите во время эксплуатации менять интенсивность и цвет подсветки, то тут уже не обойтись без набора с RGB-источником света.

Комплект из 5-метрового световода и беспроводного пульта управления стоит около 2000 рублей, что все равно в разы дешевле стоимости такой фишки как опции.

Подсветка щитка приборов

Щиток приборов также очень часто становится предметом дизайна в автомобиле. Кого-то не устраивает штатный цвет подсветки, кому-то кажется недостаточной яркость тех или иных пиктограмм, кто-то хочет сделать щиток многоцветным, делая, например, зону спидометра выше определенной скорости красного цвета. Облагородить щиток приборов теперь стало намного проще. Для этого достаточно заказать набор, состоящий из 40 светодиодов разного цвета, и комбинация приборов вашего автомобиля заиграет новыми красками.

Светодиоды уже имеют соответствующий цоколь, поэтому для того чтобы их инсталлировать в щиток приборов, паяльник не понадобится. Нужно будет лишь вынуть соответствующую лампочку и на ее место вставить новый источник света. Однако следует иметь в виду, что перед тем как ставить щиток приборов на место, нужно заранее убедиться, что светодиоды горят.

Если они вставлены неправильно, то есть не соблюдена полярность, гореть они не будут. Они хоть и свето-, но все же диоды, а диод пропускает ток лишь в одну сторону. Стоит набор около 500 рублей.

В вечернее время светодиодная подсветка салона становится аналогом кондиционера, включенного в жаркий день. Не всех автовладельцев устраивает классическая подсветка, часто появляется желание внести в нее изменения. Оптимальным вариантом для решения подобной проблемы является светодиодная подсветка салона автомобиля, выполненная своими руками.

Попробуем разобраться в том, как сделать внутри автомобиля расслабляющее и комфортное освещение, придав салону уникальность и индивидуальность. С подобной задачей справится подсветка салона светодиодной лентой, выполненная своими силами. Современные светодиоды способны за считанные минуты внести кардинальные преобразования облику салона. В настоящее время производители предлагают различные варианты комбинации цветов, насыщенность свечения — выбор остается за потребителем.

Подсветка в салоне автомобиля

Начнем с того, что у светодиодной подсветки в салоне автомобиля есть отличительные характеристики:

легкость при установке подсветки;
при установке излучателей нет необходимости монтировать крепежные приспособления. Подсветку нужно крепить на специальную поверхность, имеющую липкую основу. Для того, чтобы светодиодную ленту укрепить внутри салона машины, достаточно избавиться от защитной полосы;
небольшие светодиоды без проблем можно поставить в стандартные гнезда, предварительно убрав оттуда типовые лампы;
у светодиодной лампы высокая механическая прочность, она герметична. Если при монтаже не будет перепутана полярность, довольно сложно вывести лампу из строя;
светодиодная лампа загорается мгновенно, можно применять лампочки для светомузыки.

Специфичность неоновой подсветки

Неоновые лампы дают насыщенный и яркий свет. Монтировать их сложнее, чем устанавливать светодиодные лампочки. К тому же, и в процессе эксплуатации неоновой подсветки, часто возникают проблемы. Например, такое освещение не рассчитано на постоянный вариант включения и выключения. Лампы придется часто менять.

Как своими руками сделать в автомобиле оригинальную подсветку?

Как только вы выберете вариант подсветки автомобильного салона, приступайте к подбору инструментов и материалов, без которых не реализовать задуманное.

Инструкция

Светодиодная подсветка салона своими руками выполняется по определенному алгоритму:

Сначала нужно с аккумулятора убрать клемму.
Далее определяемся с местом расположение светодиодной подсветки. Ее можно установить над торпедой.

Совет! Для того чтобы подсветка была безопасной в эксплуатации, ее не касались пассажиры, предлагаем укреплять ее под сидениями.

Внимание! Старайтесь предохранитель располагать поближе к аккумулятору, чтобы в любой момент можно было его поменять.

На электрический провод наденьте защитную специальную трубку. Выполните припайку провода, далее на место пайки поместите защитную трубку.
Второй провод нужно вывести на корпус, подключить его к аккумулятору. С помощью контроллера можно менять цветовые варианты светодиодной подсветки, в среднем можно использовать 17 миллионов разных оттенков. Контроллер помогает выбирать цвета, регулировать интенсивность свечения. С помощью светодиодной ленты, закрепленной внутри салона, можно освещать пространство пятью вариантами скоростей, со сменой эффектов и цветов.

Далее приступаем к расчету длины проводов. Также нужно определиться с местом расположения включателя. Расположение предохранителя вблизи аккумулятора позволяет защищать лампу от перепадов напряжения, ошибок включения.

Места для крепления светодиодной подсветки

Среди удобных мест, в которых можно монтировать светодиодную подсветку, выделим:

расположение под бардачком или приборной панелью;
монтаж светодиодов под автомобильными сидениями;
крепление светодиодной ленты под подголовниками.

Как только провода будут прикреплены к аккумулятору, можно ставить для подсветки предохранитель. Провести провод можно сквозь отверстия, которые есть в пластине, делящей моторный отсек и автомобильный салон. При отсутствии отверстия, можно просверлить его самостоятельно.

Внимание! Не забудьте надеть на края отверстия резиновую изоляцию, в противном случае провода будут рваться во время движения машины. Для подобных целей подойдет резиновое кольцо нужного диаметра.

Второй провод подключаем к клемме аккумулятора, перебрасывая его сквозь отверстие в пластине. При подключении обязательно соблюдаем полярность.

Совет! Следите за тем, чтобы на проводе не было следов ржавчины, краски, грязи.

При проведении самостоятельного монтажа светодиодной подсветки в салоне, вы сможете существенно сэкономить свой семейный бюджет.

Варианты подключения подсветки в салоне

Готовая подсветка предлагается во многих автомобильных магазинах, реализующих запасные части. В среднем базовая комплектация подсветки для салона, состоящая из 4 неоновых излучателей составляет 2-6 тысяч рублей. После установки такой подсветки автомобиль станет «эксклюзивным», полностью преобразившимся и обновленным.

Монтируем многоцветную подсветку, которая будет питаться от автомобильного прикуривателя. Данный вариант монтажа профессионалы считают самым простым, поскольку нет необходимости менять внутри автомобиля электрическую проводку. Для работы нужно воспользоваться:

светодиодной лентой RGB, рассчитанной на четыре контакта;
многожильным проводом (4-5 м);
контроллером с пультом управления;
паяльником;
4 клеммными зажимами;
прозрачным силиконовым герметиком.

Прежде чем приступать к монтажу, важно выполнить качественные замеры мест, куда вы планируете монтировать светодиодную ленту. Кроме того, важно измерить периметр салона, по которому будет крепиться лента. Измеряется расстояние под панелью с приборами. Далее определяется расстояние между передними автомобильными сидениями.

Совет! 40-50 см ленты добавляйте к полученным цифрам в качестве резерва.

После завершения всех замеров, у вас будет четыре отрезка светодиодной ленты и 7 фрагментов проводов.

Схема подключения

Крепится лента, потом провод, затем коннектор, следующий провод, снова коннектор, опять провод, и новый отрезок ленты. Для крепления отдельных элементов цепи в единое целое используется электрический провод, который проходит между верхними коннекторами. Клеммные зажимы верхней пары устанавливают под приборной панелью, а нижние крепят под передними сидениями.

На видео наглядно это можно увидеть:

При покупке светодиодной ленты не забывайте о том, что вы сможете разрезать ее на части только в некоторых местах, воспользовавшись линией, которая находится между плоскими металлическими контактами. Кроме того, учитывайте, что контроллер рассчитан на 12 Вт, поэтому подсчитайте максимальную мощность ламп на ленте до начала установки. Отрезки провода на 1 см очищаем от пластмассы, припаиваем к светодиодной ленте, изоляцию выполняем с помощью силиконового клея.

Закрепить ленту и провода на необходимое вам место можно с помощью двухстороннего скотча. Монтаж следует начинать с места под бардачком.

Провода нужно пропустить через клеммный зажим и закрепить к нему контроллер. Затем необходимо проверить соответствие проводов цвету контроллеров. Установку подсветки завершаем под автомобильными педалями.

Если раньше автомобили с красивой подсветкой салона можно было увидеть только в дорогих автомобилях высокого класса, то сейчас всё чаще интересные варианты подсветки можно встретить в случайной машине вашего города. из года в год ищут новые способы улучшить внутреннее освещение своих творений, как и водители, которые не сидят без дела, экспериментируя со своими автомобилями самостоятельно.

Неоновая подсветка салона автомобиля:

А чем плоха подсветка салона ? Смотрится красиво, удобно, да ещё и какое удовольствие отвечать: «Сам сделал!». Или, например, установить подсветку порогов – в темное время суток при открытии дверей видно, на какую поверхность вы выходите. Уже какой плюс! Существует целое множество применений. Самое главное — всё можно сделать собственными руками!

Из всех мест, в которые можно установить дополнительное освещение, здесь мы рассмотрим подсветку именно салона автомобиля, а также немного расскажем, как её сделать своими руками. Почему именно салон? Потому что это не так сложно, как внешняя подсветка, да и не всякое ручное изменение автомобиля разрешено. Например, с неоновой подсветкой днища вы попросту не сможете . Внешняя подсветка — это красиво, но, с вашего позволения, начнём с салона, с удобства для вас и ваших пассажиров.

Что же выбрать: неон или светодиоды?

И вот вы решили, что в салоне вашего автомобиля не достаточно родного света. А может, хотите постоянное мягкое расслабляющее освещение, или просто добавить немного уникальности? Пора задуматься об установке дополнительной подсветки салона. Благо в наше время это вполне возможно воплотить в жизнь. В этом вам помогут две разновидности освещения: неоновые лампы и светодиоды.

Для начала рассмотрим преимущества светодиодов над неоном:

Гибкая конструкция, случайно не оторвёшь и не сломаешь, в отличие от неоновых ламп, которые могут разбиться.
Легко паять.
Произвольная длина светодиодной ленты.
Отдельные диоды можно поместить фактически в любом месте.
В RGB лентах есть возможность менять цвет.

Но и у них есть свои минусы:

В больших количествах дороже неоновых ламп.
Как правило, неон гораздо дольше «живёт».

В настоящее время качество светодиодной продукции уверенно идёт в гору, цена, напротив, падает. Если раньше были только отдельные светодиоды, затем модули и ленты, то теперь можно одним комплексом покрыть весь салон под общее управление через пульт или панель управления. Возможно, вскоре светодиодная подсветка салона станет стандартной для установки при производстве авто.

Неон, в свою очередь, всё больше уходит на второй план ввиду менее удобной конструкции, меньшей яркости, ограниченной возможности использования. Но, как говорится, салона была, есть и будет, свои плюсы у него есть, причём весомые. И те и другие лампы можно использовать в тюнинге, главное иметь дизайнерский подход.

Информация перед началом работы

Вы будете освещать своё авто, но перед тем как начать, следует предупредить, что если вы не до конца понимаете, как реализовать освещение своими руками, то лучше будет всё-таки прибегнуть к помощи специалистов. Всё же дешевле будет заплатить умельцам, чем заново приобретать новый салон. А если вы осознаёте, что руки у вас растут из нужного места, то вперёд!

Диоды можно приобрести на радиорынке, стоят они недорого, но в таком случае, вам придётся немного поработать паяльником. Поэтому всё же лучше приобрести готовые ленты специально для авто.

Теперь проверим, есть ли у нас необходимые инструменты для работы:

Выключатель (обязательно нужен при установке наружного освещения, так как представители дорожной полиции могут оштрафовать вас за подсветку днища, надо же её как то быстро отключать)
Набор отверток
Трубка для изоляции электрического кабеля
При раскручивании панелей автомобиля могут понадобиться головки и ключи со звёздочками.
Инструменты, которые упомянуты в инструкции к подсветке, которую вы приобрели.

Как установить светодиодную или неоновую подсветку автомобиля от аккумулятора

ВАЖНО! Перед выполнением работ над автомобилем, связанных с электричеством, а подсветка салона таковой является, обязательно необходимо отсоединить аккумулятор!

Выберите место, куда вы хотите установить светодиодную ленту/неоновую трубку, приложите, зрительно запомните и рассчитайте длину проводов до этой точки. Также продумайте местоположения выключателя и предохранителя. Последний защитит лампы от скачков напряжения и ошибок, (да-да, ваших ошибок, постарайтесь не перепутать плюс и минус) настоятельно рекомендуется установить его поближе к аккумулятору в легкодоступном месте.

При освещении салона часто используются два места:

Под торпедой у водителя и бардачком у переднего пассажира
Под передними сидениями
Багажное отделение

После подсоединения выключателя к аккумулятору нужно поставить предохранитель на всю подсветку. Максимальное удаление от положительного терминала батареи до предохранителя – 18 дюймов. Сам провод можете провести через отверстие в пластине, между салоном и двигателем, или просверлите своё, при условии, что вы позаботитесь, что не заденете ничего важного, и металл по краям свежего отверстия не режет провод. Воспользуйтесь резиновыми кольцами подходящего диаметра, чтобы избежать этого.

Теперь осталось подключить второй провод к соответствующей клемме аккумулятора. Можно протянуть провод так же, как первый — через отверстие в пластине, а можно подключиться к корпусу авто, главное удостовериться в том, что этот кусок является чистым металлом, без ржавчины, краски, грязи. Включите и проверьте работоспособность.

Готово! На этом установка подсветки закончена. Теперь у вас есть опыт в этой области, и в следующий раз даже подсветка салона ваз, в нынешнее время, часто подверженного тюнингу, не составит вам никакого труда. Установить подсветку собственноручно дешевле и интереснее, но всё же, если есть хоть капля неуверенности, лучше обратитесь к мастерам. В таком случае вы потратитесь больше, но засияет именно так, как вы того желаете.

Новости
Практикум

Запрет на ручные радары ГИБДД: в некоторых регионах он снят

Напомним, что запрет ручных радаров для фиксации нарушений ПДД (модели «Сокол-Виза», «Беркут-Виза», «Визир», «Визир-2М», «Бинар» и др.) появился после письма главы МВД Владимира Колокольцева о необходимости борьбы с коррупцией в рядах сотрудников ГИБДД. Запрет начал действовать 10 июля 2016 года во многих регионах страны. Впрочем, в Татарстане инспекторы ДПС, .

В России резко вырос спрос на Майбахи

В России продолжают расти продажи новых люксовых автомобилей. Согласно результатам исследования, проведенного агентством «Автостат», по итогам семи месяцев 2016 года рынок таких машин составил 787 единиц, что сразу на 22,6% больше, чем за аналогичный период прошлого года (642 шт.). Лидером этого рынка является Mercedes-Maybach S-класса: на этот.

Названа средняя цена нового автомобиля в России

Если в 2006 году средневзвешенная цена машины составляла примерно 450 тыс. рублей, то в 2016 — уже 1,36 млн рублей. Такие данные приводит аналитическое агентство «Автостат», изучившее ситуацию на рынке. Как и 10 лет назад, самыми дорогими на российском рынке остаются иномарки. Сейчас средняя цена нового автомобиля.

Видео дня: электромобиль набирает 100 км/ч за 1,5 секунды

Электрический болид под названием Grimsel смог разогнаться с места до 100 км/ч за 1,513 секунды. Достижение было зафиксировано на взлетно-посадочной полосе авиационной базы в Дюбендорфе. Болид Grimsel представляет собой экспериментальный автомобиль, разработанный студентами Швейцарской высшей технической школы Цюриха и Университета прикладных наук Люцерна. Автомобиль создан для участия.

В Германии улитки стали причиной аварии

Улитки во время массовой миграции ночью пересекали автобан неподалёку от немецкого города Падерборн. К раннему утру дорога не успела высохнуть от слизи моллюсков, что стало причиной аварии: автомобиль Trabant занесло на мокром асфальте, и он перевернулся. Как сообщает The Local, машина, которую немецкая пресса иронично именует «бриллиантом в короне немецкой.

СМИ узнали, каким будет следующий Mercedes-Benz A-класса

Основную ставку немцы сделают на повышение практичности хэтчбека, а также создание различных новых версий. Об этом со ссылкой на источники внутри компании сообщает издание Auto Bild. По информации немецких журналистов, прежде всего, при смене поколений у Mercedes-Benz A-класса ощутимо поменяется дизайн. Автомобиль станет ниже предшественника, получит новые бамперы и решетку.

Как правильно реагировать на затопление улиц. Видео и фото дня

О том, что этот тезис — больше, чем просто красивые слова, наглядно доказывают видеоролики и фото, появившиеся после потопа, произошедшего в Москве 15 августа. Напомним, на столицу менее, чем за сутки, выпало более месячной нормы осадков, в результате чего канализация не справилась с потоком воды, а многие дороги просто затопило. Между тем, как.

Культовый внедорожник Toyota канет в Лету

Полное прекращение выпуска автомобиля, который до сих пор выпускался для рынков Австралии и стран Ближнего Востока, запланировано на август 2016 года, сообщает издание Motoring. Впервые серийный Toyota FJ Cruiser был показал в 2005 году на Международном автосалоне в Нью-Йорке. С момента начала продаж и до сегодняшнего момента автомобиль оснащался четырехлитровым бензиновым.

Mercedes выпустит мини-Гелендеваген: новые подробности

Новая модель, призванная стать альтернативой изящному Mercedes-Benz GLA, получит брутальную внешность в стилистике «Гелендевагена» — Mercedes-Benz G-класса. Немецкому изданию Auto Bild удалось разузнать новые подробности об этой модели. Итак, если верить инсайдерской информации, то Mercedes-Benz GLB будет отличаться угловатым дизайном. С другой стороны, полного.

Citroen готовит подвеску типа ковёр-самолёт

В представленном маркой Citroen концепте Advanced Comfort Lab, построенном на основе серийного кроссовера C4 Cactus, самым заметным глазу новшеством являются, безусловно, пухлые кресла, больше похожие на домашнюю мебель, чем на автомобильные сиденья. Секрет кресел — в набивке из нескольких слоёв вязкоупругого пенополиуретана, который обычно используют производители.

Выбор доступного седана: Zaz Change, Lada Granta и Renault Logan

Еще каких-то 2-3 год назад считалось априори, что у доступного автомобиля должна быть механическая коробка передач. Их уделом считалась пятиступенчатая механика. Однако в настоящее время все резко изменилось. Сначала установили автомат на «Логан», немного позднее – на украинский «Шанс», а.

КАК выбрать свой первый автомобиль, выбрать первую машину.

Как выбрать свой первый автомобиль Покупка автомобиля — это большое событие для будущего владельца. Но обычно покупке предшествуют как минимум пара месяцев выбора машины. Сейчас авторынок заполнен множеством марок, в которых рядовому потребителю довольно сложно ориентироваться. .

КАК выбрать марку автомобиля, какую марку автомобиля выбрать.

Как выбрать марку автомобиля При выборе машины необходимо изучить все плюсы и минусы автомобиля. Поищите информацию на популярных сайтах автомобильной тематики, на которых делятся опытом владельцы машин, и тестируют новинки профессионалы. Собрав всю необходимую информацию, вы можете вынести решение в.

Перед тестом можно смело сказать, что это будет «Трое против одного»: 3 седана и 1 лифтбек; 3 наддувных мотора и 1 атмосферник. Три машины с автоматом и только один – с механикой. Три автомобиля – бренды Европы, и один – .

КАКОЙ автомобиль российского производства самый лучший, лучшие российские автомобили.

Какой автомобиль российского производства самый лучший В истории отечественной автомобильной промышленности было много хороших автомобилей. И лучший из них выбрать трудно. Тем более, что критерии, по которым оценивается та или иная модель, могут быть очень разными. .

Безусловно, любой человек хотя бы один раз задавался вопросом, какая же самая дорогая машина в мире. И даже не получив ответа, мог только вообразить себе, что же представляет собой самый дорогой автомобиль в мире. Возможно, некоторые думают, что это мощный, .

Какой седан выбрать: Camry, Mazda6, Accord, Malibu или Optima

Мощный сюжет Название «Шевроле» является самой историей становления американских автомобилей. Имя «Малибу» так и манит своими пляжами, на которых снимались многочисленные кинофильмы и телесериалы. Тем ни менее, с первых минут в автомобиле «Шевроле Малибу» ощущается проза жизни. Довольно простые приборы.

Хиты2018-2019рейтинг кроссоверов по стоимости и качеству

Они появились в результате генетического моделирования, они синтетические, как одноразовый стаканчик, они практически бесполезные, как пекинесы, но их любят и ждут. Те, кто хочет боевую собаку, заводят себе бультерьера, кому нужна спортивная и стройная, отдают предпочтение афганским борзым, кому нужна.

Источник http://arz-velolife.ru/avtomobil/ustanovka-dopolnitelnogo-osveshheniya-v-salon-avtomobilya.html

Источник http://truck-hyundai.ru/dopolnitelnoe-osveshchenie-v-salon-avtomobilya-podsvetka/

Источник http://neftyanic.ru/ustanovka-dopolnitelnogo-osveshcheniya-v-salon-avtomobilya/
