Что такое датчик света в автомобиле? Какой датчик света для уличного освещения выбрать? Включение света по освещенности

Каждый из нас мечтает, чтобы собственный дом был автоматизирован и для включения света или телевизора достаточно было просто войти в комнату. Если с бытовой техникой в плане автоматизации дела обстоят не очень, то с системой освещения все намного лучше. И сегодня в доме или квартире можно с помощью специальных устройств относительно просто создать систему для автоматического освещения.

Наша статья расскажет вам, каким образом можно своими руками организовать в любом помещении дома качественную систему освещения, работающую в автоматическом режиме.

Автоматизация подсветки: преимущества и назначение

Создание системы для автоматического управления освещения в домашних помещениях является той мечтой, которая сегодня легко воплощается в жизнь с помощью специального оборудования. Такие системы в доме имеют следующие преимущества:

  • эффективное и комфортное управление работой осветительных приборов без непосредственного участия человека;
  • возможность установить автоматическое устройство системы управления света своими руками;
  • автоматическое включение света в темное время суток;
  • экономия на электричестве. Устройство (датчик движения, реле и т.д.), которое используется в той или иной ситуации, позволяет добиться разной степени экономии электроэнергии.

Автоматическая подсветка помещения

Стоит отметить, что системы автоматического освещения, применяемые внутри помещения, входят в понятие «умный дом» или «умный свет». Подключая такие системы, вы получаете возможность быстрого, комфортного и эффективного управления уровнем освещения в любом помещении дома, где установлена необходимая аппаратура.
В зависимости от того, какое устройство имеет тот или иной прибор (датчик, реле и т.д.), включение света может осуществляться следующим образом:

  • через регистрацию прибором в заданной области движения. Здесь устройство содержит специальный сенсор, улавливающий любые изменения в контролируемой области. Тут для выключения/включения освещения необходима установка датчика движения;
  • через звуковые эффекты. Например, для включения света нужно похлопать в ладони. Здесь нужен специальный звуковой выключатель;
  • через степень освещенности. В данной ситуации используется реле, устройство которого способно оценивать уровень освещенности в доме и при падении ее ниже определенного показателя, производить включение света.

Обратите внимание! Все перечисленные выше способы включения и выключения освещения в темное время суток могут использоваться как в доме, так и на улице. Но те аппараты, которые способны реагировать на звуковой сигнал, стоит устанавливать именно в помещениях, чтобы снизить риск ложного срабатывания.

В некоторых ситуациях можно даже комбинировать приборы, имеющие разное устройство, чтобы достичь максимально полной автоматизации системы автоматического включения света в любом помещении дома или квартиры.
Теперь рассмотрим более детально каждый тип аппаратов, применяемых для организации системы автоматического освещения.

Датчики движения – самый распространенный вариант

Чаще всего в доме система автоматического освещения организовывается путем установки датчиков движения. Такие приборы бывают самыми разнообразными:

  • инфракрасными. Являются самыми безопасными в плане длительной эксплуатации в жилых помещениях. Они проводят оценку изменений теплового сигнала и при обнаружении разницы между посланным и принятым сигналом могут включать или выключать свет в комнате;

Инфракрасный датчик движения

  • микроволновой и ультразвуковой датчик. Такие изделия чаще используются для автоматизации системы освещения на улице. Это связано с тем, что микроволновое управление светом, особенно при длительном использовании, может негативно сказываться на состоянии здоровья людей. Принцип работы микроволнового и ультразвукового датчика практически аналогичен. Разница заключается только в типе принимаемого и испускаемого сигнала: микроволны или ультразвук. Схемы организации таких устройств почти идентичны;

Микроволновой датчик движения

  • комбинированный датчик. Такое управление светом, как и инфракрасное, является наиболее оптимальным для дома. Устройство комбинированного датчика содержит два типа сенсора, которые анализируют сигналы в контролируемой области.

Обратите внимание! Комбинированные и инфракрасные датчики дают минимальное количество ложных срабатываний.

Для правильной работы прибора нужны схемы подключения, которые обычно предоставляются производителями и находятся либо в инструкции к прибору, либо нанесены на бок упаковки. Схемы подключения могут иметь разный вид. Все зависит от модели прибора, с помощью которого планируется организовывать управление светом.
Монтаж датчиков движения возможен в любых помещениях дома, включая ванную комнату и туалет. Свет в такой ситуации будет включаться при вхождении человека в комнату, и выключаться при его выходе.
Кроме этого подобные устройства часто комбинируют с таким элементом, как автоматический выключатель света. Он может дополнять и другие типы устройств данной системы.

Умный выключатель — хлопаем в ладоши

Еще одним довольно оригинальным, но, тем не менее, популярным способом включения света в помещении является установка выключателя, реагирующего на хлопки ладонями.

Такое устройство оснащено микрофоном, для которого характерна высокая избирательность. Этот микрофон способен различать определенный звук и отделять его от других звуковых колебаний. Кроме этого, умный выключатель оснащен специальной автоматикой, которая способна анализировать полученный звуковой спектр и вычленять из него необходимый сигнал.

Обратите внимание! Умный выключатель может реагировать не только на хлопок ладоней, но и на специальное слово. При желании в качестве сигнала можно использовать любую вариацию звуковых колебаний. Здесь главное грамотно все настроить.

Для установки такого выключателя также используют специальные схемы. Это нужно обязательно учитывать при монтаже аппарата в доме.
Использовать выключатель лучше всего в таких комнатах, как спальня, гостиная, кухня, коридор. А вот для ванной комнаты с туалетом умный выключатель не подойдет.

Фотореле и их роль в системе автоматической подсветки дома

Все устройства, которые применяются для организации в доме автоматической системы подсветки, могут в той или мере реагировать на степень освещенности. Но есть специальные изделия, которые реагируют на уровень естественной подсветки. Это реле разных модификаций.

Управление светом здесь происходит при снижении уровня естественного света ниже установленного показателя. Для того чтобы управление было правильным, реле такого плана нужно устанавливать, используя правильные схемы. Реле устанавливается в осветительный прибор. Только после этого управление будет доступно. Поэтому, если неправильно подключить хотя бы один провод, реле не будет функционировать как нужно.

Схема подключения фотореле

Вместе с тем стоит отметить, что при организации системы автоматического освещения внутри жилого сооружения, фотореле или другие его модификации используются редко. Чаще они входят в систему наружной подсветки, где их размещение будет наиболее актуальным и эффективным. Здесь, как правило, используется фотореле, которое имеет вид датчика. Он имеет определенную чувствительность к световым лучам. Попадая на реле, солнечные лучи способствую переходу устройства в режим изолятора. А вот в темное время суток, когда световой поток ослабевает, реле преобразуется в проводник. В результате такого преобразования происходит включение света ночью и вечером. Запитка прибора идет от электросети дома.

Заключение

Для того чтобы организовать в доме качественную и эффективную систему автоматического включения света, можно использовать три группы устройств. Каждая из них обладает своими преимуществами и недостатками, которые следует учитывать при выборе для дома. Есть некоторые приборы (микроволновые датчики движения), длительная работа которых вблизи людей недопустима по причине нанесения значительного вредя здоровью. И эта статья поможет вам сделать взвешенный выбор в пользу того или иного вида автоматического прибора для освещения жилых комнат.

Как подобрать и установить датчики объема для автоматического управления светом

При помощи второго можно изменить длительность одного периода включения, после которого прибор разомкнет силовые контакты, подающие напряжение на осветительные приборы. Сегодня существует большое количество различных модификаций датчиков такого рода, все они отличаются способом установки и настройки.

Самым важным достоинством датчиков этой разновидности является возможность использования их в качестве выключателей. В некоторых моделях реализована не только функция включения хлопком, но также выключения. Таким образом, можно погасить свет одним движением руки.

К недостаткам можно отнести тот факт, что порой поле действия датчика такого рода довольно ограниченно. И для его включения или отключения обязательно нужно находиться в определенной пространственной зоне.

Существует довольно большое количество разновидностей датчиков такого рода, все они несмотря на одинаковый принцип действия имеют разную конструкцию, внешний вид. Можно легко подобрать цвет и форму корпуса по своему вкусу.

Ещё одна категория датчиков звука — высокочувствительные. Для их включения достаточно даже малейшего шороха. Это очень удобно в случае, если заняты руки — нет необходимости совершать хлопки. К недостаткам данных приборов можно отнести частые ложные срабатывания.

Датчик движения (ультразвуковой) — настройка, достоинства и недостатки

Датчики движения, чье действие основано на анализе излучаемого звукового излучения, наиболее удобны. Так как датчик движения в туалете делает включение света максимально быстрым, перед моментом коммутации отсутствует задержка (как у датчика звука).

Устройство этого типа, как и все остальные подобные, обычно устанавливается на разрыв фазного провода. И при срабатывании замыкается силовой контакт через специальное реле. Оно может быть расположено как внутри датчика, так и отдельно. Такие коммутационные устройства довольно компактны, а сам датчик движения в ванной спрятать очень просто. На рынке представлено большое количество самых разных модификаций и типов корпуса.

Внутри датчика имеется генератор ультразвуковых волн — чаще всего он производит звуковые волны, длина которых составляет 20-60 кГц. Они отражаются от различных предметов и регистрируются прибором. Если в зоне излучения появляется движущийся объект, частоты отраженной звуковой волны меняются (эффект Доплера). Устройство регистрирует изменения такого рода и осуществляет замыкание контактов.

Важным достоинством такого прибора является незаметность — он чрезвычайно компактен, его можно расположить даже на потолке помещения. Коммутация осуществляется при помощи специального реле, оно может быть расположено как внутри корпуса датчика, так и вне его. К недостаткам такого рода устройств можно отнести тот факт, что спокойно посидеть и «подумать» не получится — нужно выполнить несколько движений как на картинке выше.

Настройка датчика обычно не требуется, для начала его работы достаточно лишь подать на него напряжение и подключить нулевой провод.

Датчик присутствия (инфракрасный датчик) — основные достоинства и недостатки, настройка

Датчик присутствия в туалете позволяет сделать использование комнаты максимально удобным, наличие выключателя не требуется. Это дает возможность снизить вероятность поражения электрическим током, а также сэкономить электроэнергию. Принцип действия данного устройства основывается на регистрации изменения теплового фона.

Внутри датчика располагается система линз, она фокусирует ИК-излучение и направляет его на специальный высокочувствительный сенсор. Когда сила излучения достаточна, сенсор отдает команду на включение, и специальные коммутационные контакты замыкаются. После срабатывания они остаются замкнутыми некоторое время, для продления которого необходимо наличие движения в поле зрения датчика.

Настройка данного прибора заключается чаще всего только в регулировке продолжительности одного цикла срабатывания, в течение которого контакты остаются замкнуты. Обычно на корпусе имеется специальный многопозиционный переключатель, им можно осуществлять регулировку таймера.

У данного датчика имеется всего один недостаток — велика вероятность ложных срабатываний. Так как он может реагировать на любое тепловое излучение — горячую воду или кондиционер. Достоинств у устройства такого типа много — можно очень точно отрегулировать угол, а также дальность реакции на объект, работа его абсолютно безвредна. Расположить его можно в любом месте потолка абсолютно незаметно.

Видео: Умный дом — автоматическое освещение санузла

Автомобили с развитием технологий становятся все больше укомплектованы всевозможными средствами, повышающими безопасность при движении и комфортабельность. Одним из таких средств является датчик света.

Датчик света в автоматическом режиме производит включение габаритных огней и (ближний) при снижении освещенности. То есть, при наступлении вечера во время движения датчик сам включит габаритные огни авто и ближний свет. Сработает он и при въезде в тоннель, а после выезда из него – отключит фары.

Наличие данного элемента обеспечивает не только комфортабельность – водителю не приходится каждый раз тянуться к клавише включения света, но влияет на безопасность – надобность во включении освещения не отвлекает от дорожной ситуации.

Но в этом скрывается и некий недостаток, который негативно влияет на безопасность. К автоматическому включению света при снижении видимости водители привыкают быстро, и если датчик выйдет из строя, то при наступлении темноты водитель просто не сразу заметит, что освещение не включилось и автомобиль его менее заметен для других участников на дороге.

Принцип работы, устройство

Принцип работы датчика света довольно прост – имеется фотоэлемент, измеряющий освещение вокруг автомобиля, блок управления, обрабатывающий сигнал фотоэлемента, и реле, которое непосредственно производит включение-выключение света.

Обычно фотоэлемент производит замеры в двух зонах – общее освещение вокруг автомобиля и освещение непосредственно перед ним. Это практически полностью исключает ложные срабатывания, к примеру, при движении днем по затененному участку, фотоэлемент не подаст сигнал на включение освещения, а вот при въезде в тоннель – свет обязательно включиться.

Чувствительность датчика обычно можно регулировать, что дает возможность срабатывать ему при определенном снижении степени освещенности. То есть, можно задавать порог срабатывания датчика.

Видео: Датчик света в автомобиле — что это и как работает?

Срабатывание датчика – достаточно быстрое, при снижении освещенности до заданного порога габаритные огни и ближний свет фар включаться уже через 1-2 секунды. А вот отключение выполниться не так быстро – свет отключится по прошествии не менее 6 секунд.

Блок управления обрабатывает сигнал, идущий от фотоэлемента, и при снижении освещенности, он подает команду на включение света на реле. Именно на этом блоке и располагается регулировочный винт, которым задается чувствительность фотоэлемента.

Реле же, входящее конструкцию просто обеспечивает включение фар. Оно подключено к проводке, запитывающей габаритные огни и ближний свет фар.

Многие водители, на авто которых установлено данное устройство, отмечают его положительные качества и удобство.

Виды датчиков света


На данный момент производится множество моделей авто, в комплектацию которых входит датчик света. Причем заводской датчик света работает не всегда, поскольку его можно отключить. Делается это на селекторе включения света. У авто без датчика этот селектор имеет три режима – выключено, включены габаритные огни, и . У моделей же с датчиком есть еще одно положение – «Auto», и при переводе селектора в данное положение свет включается автоматически, основываясь на данных фотоэлемента.

Рынок постоянно расширяется, и если у автовладельца на авто не имеется датчика света, то его можно просто купить и смонтировать на машину. Есть данные устройства – универсальные, которые можно установить на любую машину, но есть и модели, предназначенные для монтажа и использования только на определенных авто.

Отличие между этими устройствами сводится к тому, что у универсальных устройств в комплекте нет селектора включения света с дополнительным положением «Auto», что является его недостатком.

Установка датчика

Рассмотрим, как производится установка датчика света на автомобиль. Для начала разберем монтаж устройства на Volkswagen Polo Sedan. Для этих авто есть датчики с новым селектором, который устанавливается вместо штатного.

Итак, сначала следует выбрать местом для установки фотоэлемента. Некоторые устанавливают его на лобовое стекло заднего вида, другие же размещают его на передней панели возле лобового стекла. При этом важно понимать, что фотоэлемент не должен чем либо прикрыт, иначе его работа будет некорректной.

Селектор извлекается и от него отсоединяется фишка с проводкой. К новому селектору подключается блок управления фотоэлементом и фишка с проводкой. На этом подключение закончено, и селектор устанавливается на место. Далее производится проверка работоспособности датчика.

Видео: Датчик света на Polo Sedan

Универсальный датчик не имеет селектора, поэтому после его установки будет работать всегда, что не очень удобно. В комплекте у него идет только фотоэлемент, блок управления и реле.

Установка всех элементов производится, как и описано выше – фотоэлемент крепится на стекло, а блок управления и реле заводится под панель. Но врезку в проводку здесь придется выполнять самому. Для этого с датчиком всегда идет схема. Отклоняться от этой схемы не рекомендуется, иначе это может привести перегоранию блока управления.

Чтобы убрать такой недостаток, как постоянная работа датчика, можно в проводку, от которой запитывается блок управления, врезать клавишу включения и вывести ее на панель. Это даст возможность использовать датчик света только при надобности.

Вывод

Это мы рассмотрели только датчик света. Но сейчас уже встречаются и комбинированные приборы, включающие в себя сразу датчик свет и датчик дождя, что позволяет установив только один комплект, оборудовать автомобиль сразу двумя датчиками. Но во время установки и подключения тоже очень важно правильно сделать врезку и запитать прибор. Для этого обязательно нужно следовать схеме.

Напоследок хочется отметить, что датчик света в некоторых странах может оказаться полностью бесполезным. К примеру, в РФ согласно законодательству на всех авто во время движения должен быть обязательно включен ближний свет фар или . Причем гореть они должны и днем, поэтому датчик света в данном случае становиться бесполезным.

В таких случаях лучше автомобиль оснастить автоматическим реле, которые будет самостоятельно включать ближний свет фар после запуска силовой установки.

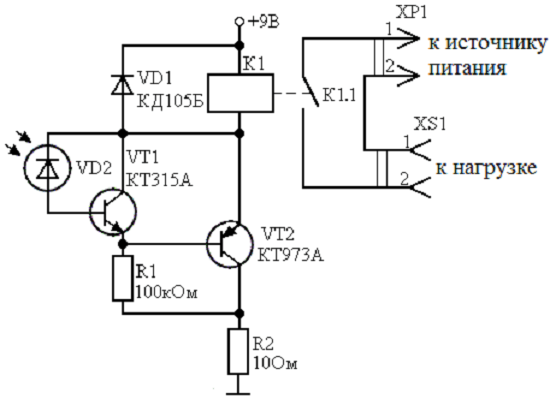

По принципу работы, датчик освещения устроен так : фоточувствительный элемент, который установлен в датчики, способен изменять свое сопротивление , в зависимости от освещения. В виде этого элемента, обычно выступает фоторезистор.

Потом, в действие вступает схема калибровки, через которую сигнал от фоторезистора переходит на транзистор.

В цепи транзистора имеется реле. Транзистор, с помощью реле замыкает сеть и лампа или прожектор, который подключен к сети, начинает светиться. В статье, принцип работы, будет описан более подробно.

Как подключить датчик освещения.

Стоит отметить, что схема подключения датчика освещения, идентична схеме подключения датчика движения.

Правильный монтаж датчика освещения.

Конечно, подключить и настроить дело не трудно, куда труднее, определить правильно место для установки датчика. Рассказывал мне знакомый историю, как у него в районе уличный фонарь, то включался, то выключался.

А после наступления полной темноты на улице, он, наконец, начинал нормально работать. Знаете, в чем было дело?

Датчик освещенности установили прямо под фонарь. Из-за этого, при наступлении темноты, он включал фонарь, распознавал, что светло и выключал. Подобная ситуация может случиться у всех. Но, чтобы такого не было, нужно не устанавливать датчики освещенности, рядом с источником света.

Настройка датчика движения.

Когда будете калибровать датчик, то используй черный мешочек, он идет в комплекте.

Единственное, что можно настроить у этого датчика, это регулятор освещенности. Им можно установить уровень, когда будет срабатывать реле. Подробности регулировки и настройки описываются ниже.

Датчик освещенности LXP-01, можно отнести к простейшим. Он не дает возможности ничего в нем изменить и настроить. Существуют более продвинутые датчики, в них можно настроить задержку срабатывания.

Внешний вид датчика движения.

Назначения выходов датчика:

1. Красный нужен для подведения нагрузки

2. Синий, может быть зеленым, это ноль

3. Коричневый (черный) — датчик питания.

Если убрать белый корпус, то под ним увидим схему датчика, расположенную на печатной плате.

Для простого расчета необходимого числа ламп воспользуйтесь Калькулятором расчета количества ламп .

В датчике расположено реле DE3F-N-A на 24 VDC. Ток контактов 10А. Это значение определяет максимальную нагрузки, на которую способен датчик. То есть, 10 на 220, будет 2,2кВт. Точно также заявлено в инструкции.

Но мое мнение: к этому датчику, не стоит подключать больше 4 ампер. Все, что выше, только через промежуточный пускатель.

Фотография платы датчика движения.

Вот этим дорожки, со слоем припоя на них, именно они — чаще остальных горят при перегрузке, неправильно подключенного K3. Если такое произойдет, то заменять придется и реле.

По инструкции, датчик освещения LXP-03 в состоянии коммутировать токи 25А. На плате указано, что ток реле 30А, скорее всего производители решили перестраховаться, и я, в этом плане, от них не далеко ушел. Решил ограничить ток на 16А.

Для освещения — это ещё и с запасом.

Ну и на десерт — все самое интересное:

Представленная схема взята именно с той платы, которая показана в начале статьи. Сейчас производитель активно улучшает и изменяет свое устройство, поэтому некоторые данные могут измениться.

В принципе, все одинаково:

Напряжение питания 220V поступает через ноль и клеммы. Ноль — N, клеммы — L.

Если вы измените местами фазу и ноль , или вообще выключите ноль, а не фазы, то ничего страшного не случится. Но делать это крайне не рекомендуется, безопасность ещё некто не отменял.

Выпрямляется напряжение при помощи диодного моста, 4 диода типа 1N4007. За фильтрование напряжения отвечает электролитический конденсатор, стабилизация происходит на уровне +22…24V, для этого, установлен стабилитрон типа 1N4748.

Оставшаяся часть схемы питается от постоянного напряжения. Устроена она следующим образом: На выходе резистивного делителя 68к — VR — Фоторезистор создается напряжение, которое полностью обратно идентично уровню освещения. То устройство, которым настраивается уровень срабатывания — это подстроечный резистор VR с сопротивлением 1 МОм.

Что именно ставят в такие схемы: фоторезистор или фотодиод — неизвестно. Вероятнее фоторезистор, но похожий фотодиод тоже может там стоять.

Если вы хотите экономно и эффективно расходовать электроэнергию, то крутите контролер по часовой стрелке до максимума, так датчик освещения будет срабатывать только при наступлении полной темноте. Выкрутив регулятор в обратную сторону, то будьте готовы кто тому, что свет будет включаться даже днем, если над вами нависнет большая туча.

Вот, как проходит процесс выключения света при наступлении темноты: уровень освещения падает, начинает расти сопротивление фоторезисторов, напряжение на базе транзистора растет. Когда напряжение достигает определенного уровня, транзистор открывается и через коллектор начинает протекать ток, который активирует реле К1. Контактами реле включает нагрузку. Нагрузка подключается через вывод LOAD.

Для обозначения рабочего состояния загорается светодиод . Чтобы реле слишком часто не переключало датчик, например, от колеблющейся ветки дерева, на схеме установлен конденсатор 47 мкФ, который сглаживает все процессы.

Более мощная схема датчик освещения LXP-03:

Она идентична первой схеме в статье, отличия перечислю:

1. Схема питания в состоянии ограничивать напряжение в фазной цепи.

2. Тут диодный мост с фильтрами. Такой же и в предыдущей схеме, просто я не очень удачно её изобразил.

3. Вместо одного стабилитрона, как на первой схеме, тут их установлено два последовательно. Притом, напряжение осталось прежнее — +24В.

4. Здесь установлено более мощное реле, с соответственно более мощным током катушки. Также, здесь используется составная схема на два комплементарных транзистора.

Если вы знаете, как работает схема, то её будет легко отремонтировать.

Владельцы собственных домов часто задумываются над тем, какой выбрать датчик света для уличного освещения. Ведь очень удобно, когда свет автоматически включается в темное время суток и отключается в светлое. Для этого существует 2 варианта: поставить фотореле или астротаймер. Поскольку первое устройство более распространенное в связи с низкой ценой и доступностью, рассмотрим вначале его.

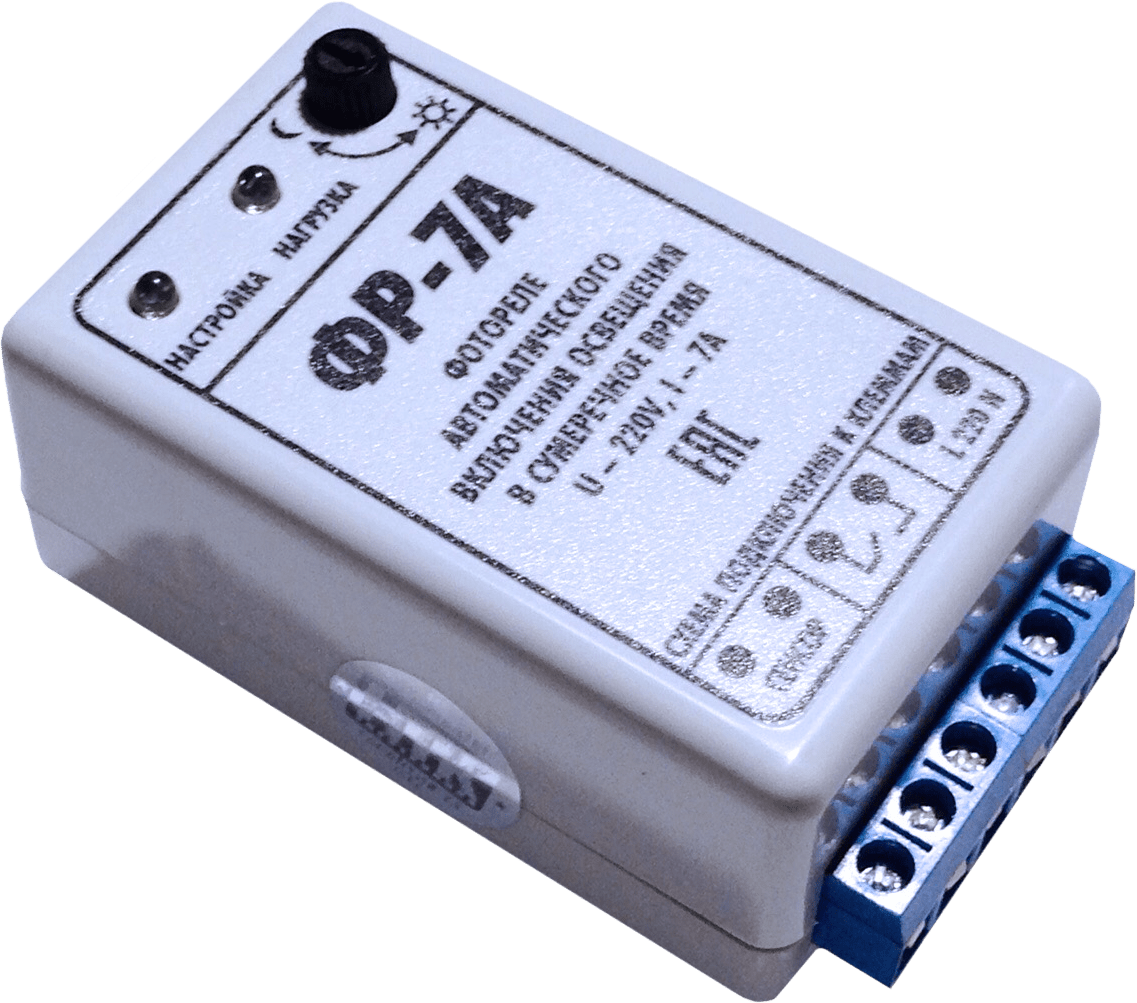

Устройство фотореле

Это приспособление называться по-разному. Например, фотоэлемент, датчик света, фотодатчик или фотосенсор, датчик освещенности. Однако самым распространенным является название «фотореле». С его помощью можно автоматически включать свет в темное время дня и выключать в светлое.

В основе заложены фоторезисторы, фотодиоды и фототранзисторы. Когда освещенность становится слабой и недостаточной, они меняют параметры. При достижении определенных значений контакты в реле замыкаются и начинается подача питания на светильники. Соответственно при усилении освещенности параметры светочувствительных элементов снова начинают меняться, но в обратную сторону, и контакты размыкаются.

При выборе вначале нужно определиться с напряжением, которое будет в сети: 220 В или 12 В. Затем выбрать класс защиты. Минимальным можно считать IP44. Чем выше класс, тем лучше. Эта маркировка защиты означает, что в светореле не попадут предметы размером меньше 1 мм, и он надежно защищен от дождя. Также стоит обратить внимание на то, чтобы температурный режим эксплуатации превышал максимальные и минимальные показатели температуры.

Выходная мощность светореле будет зависеть от суммарной мощности подключаемых светильников и тока. Чтобы избежать перегрузок и поломок, лучше брать устройство с запасом мощности.

В некоторых моделях можно регулировать чувствительность фотодатчика. Это очень удобно, например, зимой, когда выпадает снег. Отраженный свет датчик освещенности может воспринимать как рассвет и будет включать-выключать лампы. Стоит обратить внимание на наличие задержки срабатывания. Выставив ее на 5-7 секунд, вы предотвратите отключение электричества при попадании на датчик света, например, от фар машины.

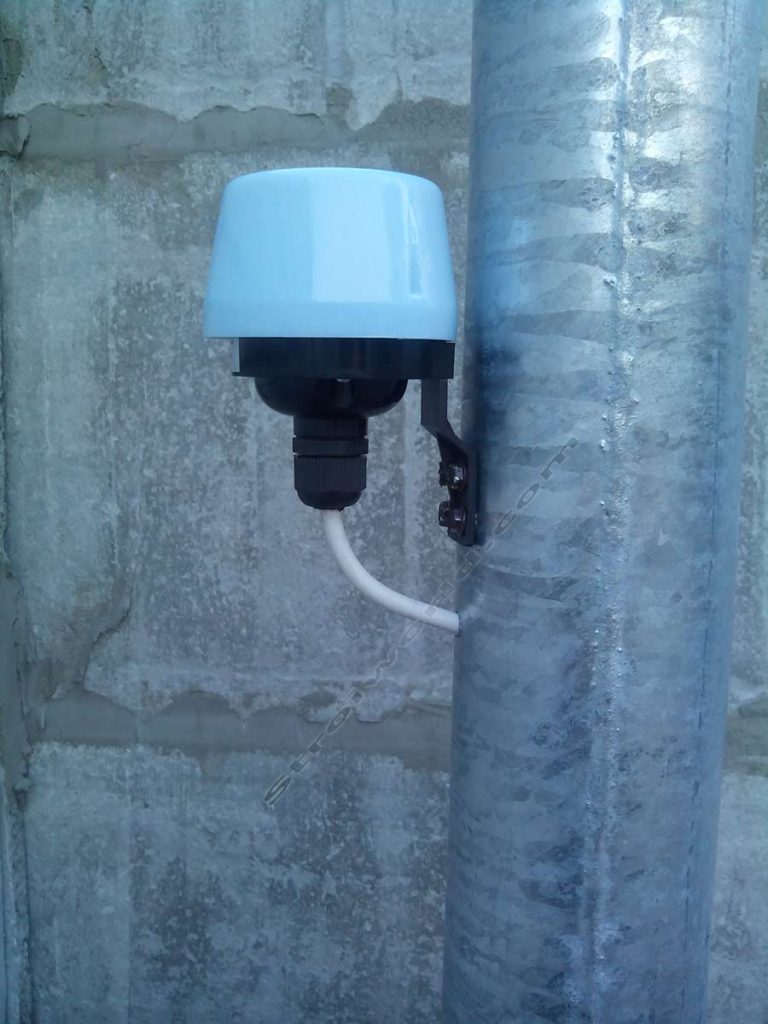

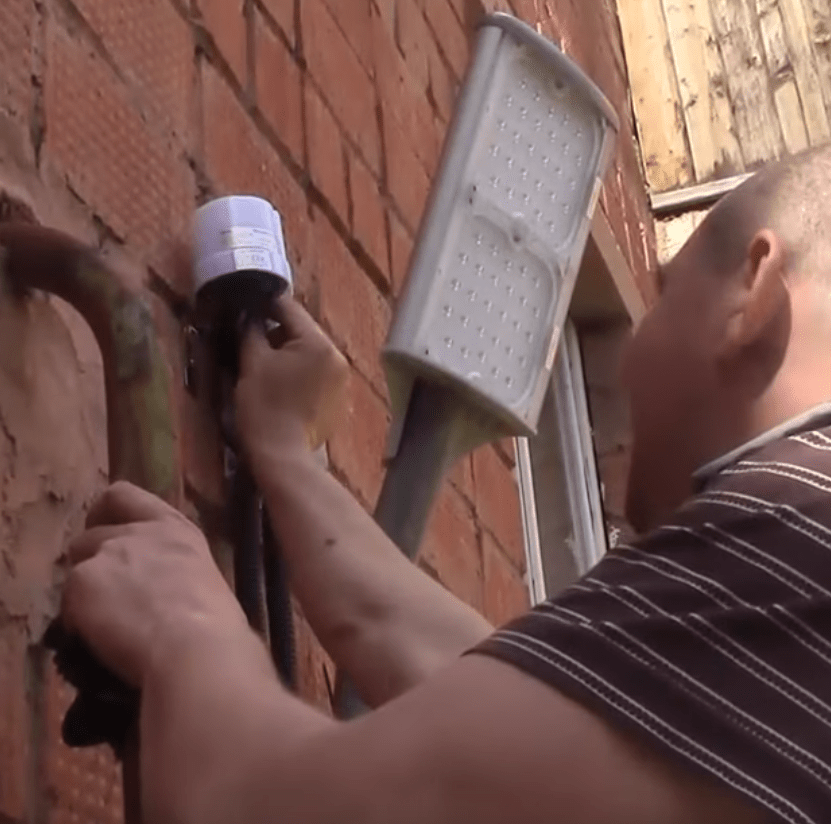

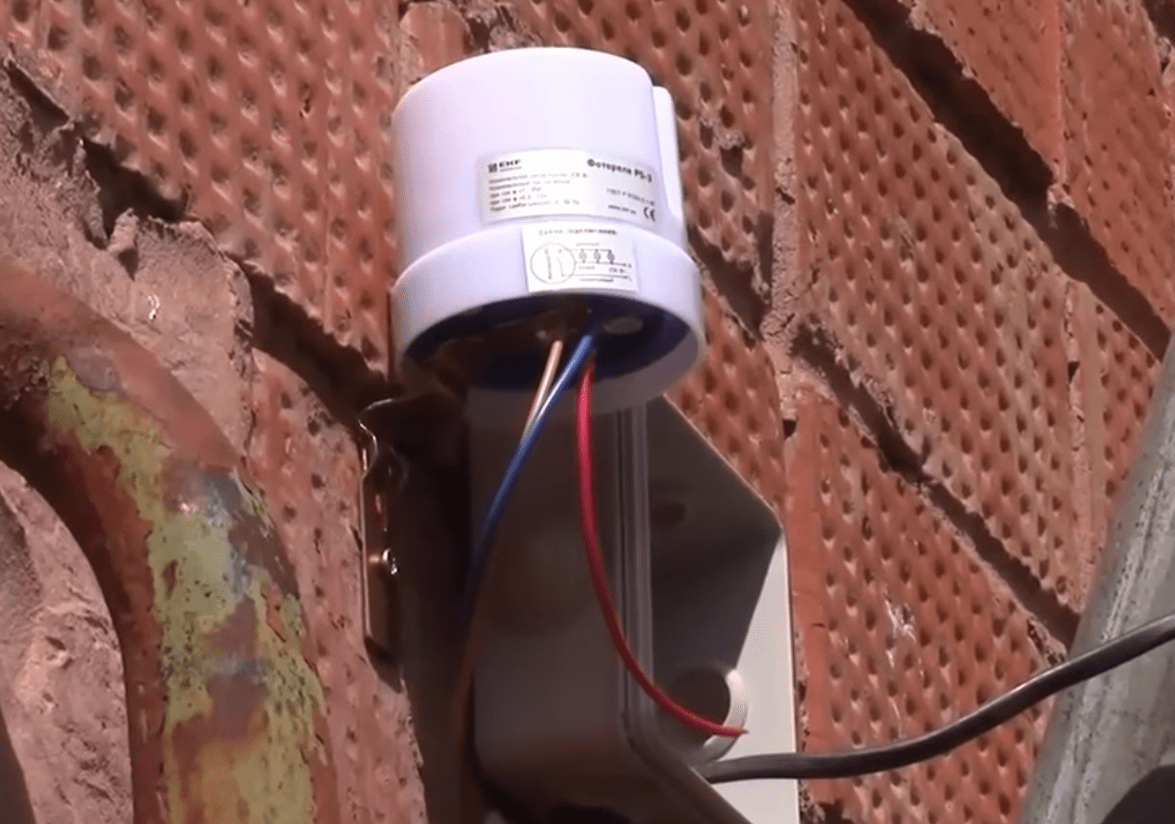

Где поставить фотореле и как его подключить?

Правильно выбранное место для устройства обеспечит его корректное функционирование. Необходимо учитывать следующее:

  • на фотореле должны падать солнечные лучи, т.е. его нужно расположить под открытым небом;
  • не стоит размещать источники искусственного света рядом с датчиком;
  • размещайте его на такой высоте, чтобы свет фар от проезжающих машин не падал на фотоэлемент;
  • высота должна быть удобной для обслуживания (мыть и убирать снег).

Подводя итоги можно сказать, что выбор места — это не самое простое. Порой нужно сменить его несколько раз, чтобы подобрать оптимальный вариант. Иногда к реле подключают светодиодные прожекторы или уличный фонарь и вешают устройство на столб. Но это нерациональное решение, т.к. коробку нужно периодически протирать от пыли, каждый раз залезать на столб для этого неудобно.

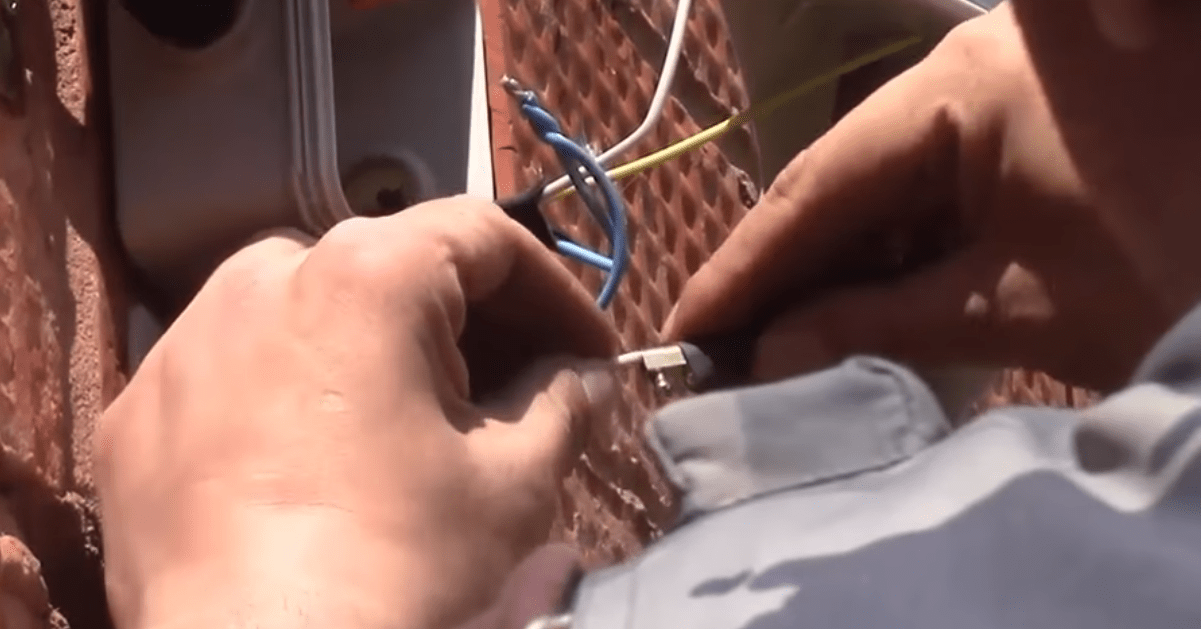

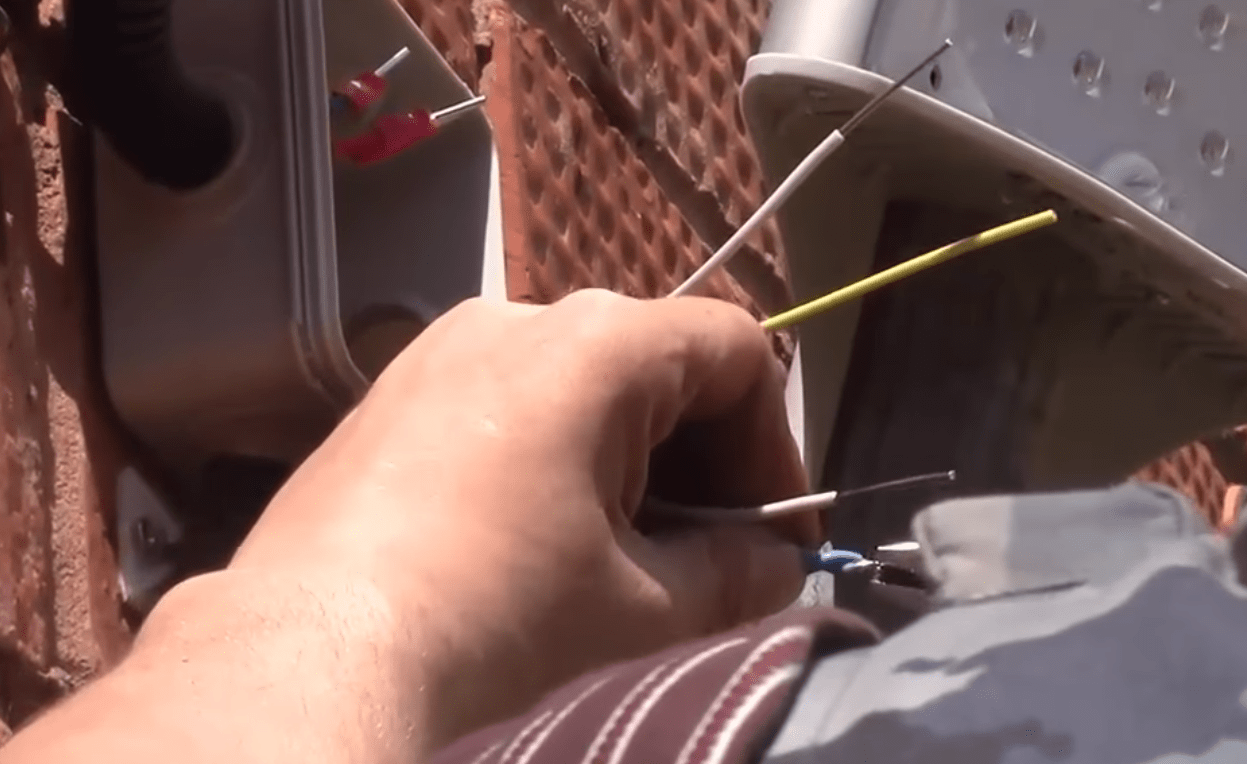

Подключить датчик света достаточно просто. Из устройства выходит 3 провода: фаза и ноль для питания реле, коммутирующая фаза для подключения светильника. Соединение проводов происходит в распределительной коробке, которая должна быть герметичной, специально для улицы. Если планируется подключать только один светильник, распределительную коробку можно установить рядом с реле. Подключение мощной подсветки лучше делать через пускатель.

Для включения света только в период нахождения человека используется датчик движения. В этом случае датчик подключают после фотореле. Он будет работать только в вечернее время. В датчике движения также можно регулировать задержку включения, чтобы он не срабатывал от движения ветки или пролетаемой мимо птицы.

Фотореле от любого производителя имеет 3 провода для подключения — 1 всегда красного цвета, 2 других могут иметь разную окраску у разных производителей (обычно это синий/темно-зеленый и черный/коричневый). Красный идет на светильники или соединяется с датчиком движения. Синий или темно-зеленый подключаете на нулевой провод питающего кабеля и светильника, а к черному или коричневому подключается фаза. Если реле имеет нестандартные цвета проводов, следует прочитать в инструкции, какой провод куда нужно подсоединять.

Светочувствительность настраивается посредством вращения небольшого пластикового диска на нижней части реле. Рядом с ним всегда находятся указатели, чтобы обозначить, в какую сторону его вращать для увеличения или уменьшения чувствительности фотоэлемента.

Чтобы настроить световой порог срабатывания, обычно используют следующий метод: регулятор ставят на наименьшую чувствительность. Вечером, когда необходима подсветка, плавно подкручивается диск до тех пор, пока реле не заработает. Настройка считается законченной, когда загорается свет.

Несмотря на то что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.

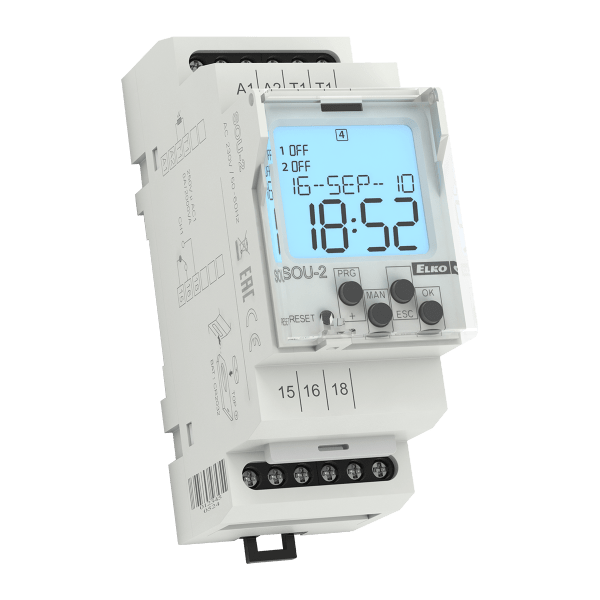

Астрономический таймер

Данное устройство по своей сути отличается от фотореле. Автоматическое включение освещения происходит по заданному времени. В астротаймер запрограммировано время, когда темнеет и светает в разных регионах. А подстройку он производит с помощью GPS. Необходимо лишь ввести координаты его расположения, текущую дату и время. Исходя из введенных данных он выбирает подходящую программу и работает.

Это устройство имеет ряд преимуществ перед фотореле. Последнее может срабатывать в пасмурную погоду или наоборот гаснуть посреди ночи из-за попадания на него света. Астрономический таймер же не имеет такого недостатка. Его можно устанавливать в любом месте на улице или в помещении. На нем можно смещать включение и отключение освещения на 2-4 часа. Единственным его недостатком является высокая цена.

Если вы выбирается устройство для освещения улиц или мест, где человек находится непродолжительное время (калитка, туалет и прочее), подойдет фотореле. Но если нет желания зависеть от погодных условий и ухаживать за фотоэлементом, тогда стоит подобрать оптимальную для определенных условий и потребностей модель астротаймера.

Как работает датчик света в автомобиле. Датчик освещения дома Световые датчики

Данные устройства предназначены для включения или отключения освещения на улице, основной особенностью является автоматическое управление этим процессом.

Могут также называться:

  1. Сумеречное реле.
  2. Датчик света или освещения.
  3. Сумеречный выключатель.
  4. уличным освещением.

Вне зависимости от приведенных названий, все они по своей сути являются одним и тем же приспособлением, с одинаковыми функциями и предназначением.

Среди главных особенностей можно выделить следующие нюансы:

  1. Подавляющее большинство современных разновидностей являются программируемыми приборами с возможностью запоминания заданных параметров для изменения времени включения датчиков в зависимости от времени года и настройки других характеристик.
  2. Несмотря на то , что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.
  3. Ряд современных моделей наделен таймером , который позволяет автоматически включаться и отключаться не только в зависимости от окружающей обстановки, но и в соответствии с установленным временем.
  4. Все современные разновидности изготавливаются в специальном защитном корпусе из пластика, который изначально имеет возможность крепежа на поверхность стены или обратную сторону осветительного прибора.
  5. В случаях , если мощность светильников превышает соответствующий показатель датчиков освещения, то их эксплуатация все равно возможна, но в таком случае коммутация в электросеть должна происходить только через специальные пускатели магнитного типа или контактор, обладающий соответствующими параметрами.
  6. Если в приспособлениедополнительно вмонтирован датчик , реагирующий на движения объектов, то установку необходимо осуществлять, учитывая обеспечиваемый кругозор окружающей территории.
  7. Имеется возможность подключения сразу целого ряда светильников на одну выходную группу фотореле, в этом случае должна быть задействована параллельная схема подключения.

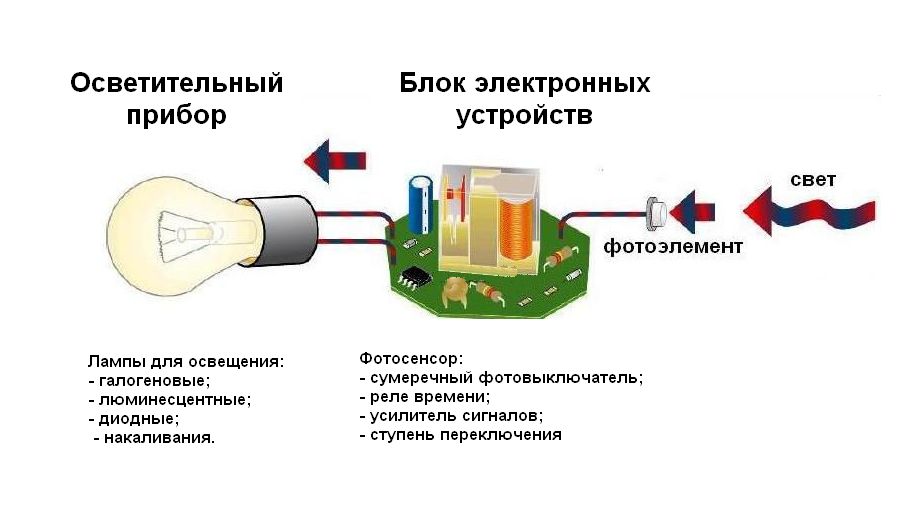

Устройство и принцип работы


Классическое устройство подобных датчиков выглядит следующим образом и включает основные составляющие части:

  1. Фотоэлемент , способный распознавать и реагировать на степень естественного освещения в месте, где был установлен датчик.
  2. Сумеречный фотовыключатель , обеспечивающий автоматическое функционирование.
  3. Реле времени для обеспечения настройки соответствующих параметров.
  4. Усилитель сигналов.
  5. Ступень переключения.
  6. Потребитель электроэнергии , которым может являться любая современная разновидность ламп.

Принцип, по которому происходит функционирование датчиков уличного освещения, достаточно прост и заключается в следующем:

  1. Светочувствительная деталь , обязательно входящая в конструкцию, меняет показатель своего сопротивления, если было зафиксировано какое-либо изменение в параметрах интенсивности окружающего освещения. Обычно эту функцию выполняет специальный резистор или фотодиод, также могут быть задействованы особые разновидности или тиристоров.
  2. От фотоэлемента , через схему регулировки, передается специфический сигнал, который направлен на вход транзистора.
  3. Транзистор оснащен реле , которое расположено в нагрузочной сети, после получения сигнала его контакты начинают процесс коммутации заданных пользователем нагрузок на источник света.

Иными словами, функционирование датчика происходит по тем же принципам, что и работа стандартного выключателя, только осуществляется оно в автоматическом режиме.

Виды уличных датчиков

Все подобные устройства можно классифицировать по разным признакам, но основное деление осуществляется по способам управления :

  1. Приспособления , осуществляющие абсолютно все действия в автоматическом режиме в зависимости от изменений окружающего освещения.
  2. Приспособления , наделенные возможностью принудительного выключения.
  3. Приспособления , обладающие функцией сбережения расходуемой энергии в ночное время суток.
  4. Программируемые приспособления , в которых параметры функционирования и все настройки задаются пользователем в ручном режиме.

Также, все датчики вне зависимости от способа управления можно классифицировать по типу нагрузки :

  1. Устройства , предназначенные для работы с обычными лампами накаливания на 220В, а также галогеновой разновидностью ламп на 220В или на 12В, функционирующих при помощи электронного или обмоточного .
  2. Устройства , предназначенные для работы с или разновидностями ламп и со светодиодными источниками света.

Существует схожая классификация, разделяющая датчики по максимально возможной мощности нагрузки:

  1. Выдерживающие не более 1000 Вт.
  2. Выдерживающие не более 2000 Вт.
  3. Выдерживающие максимальное значение равное 3000 Вт.

Последним вариантом классификации является деление всех датчиков по возможному типу монтажа:

  1. Устройства , предназначенные для внутренней установки. Подразумевается, что такие датчики монтируются внутрь электрощита при помощи стандартной DIN рейки.
  2. Накладные разновидности , предполагающие внешнюю установку. Вся конструкция устройства при этом будет расположена на поверхности стены.
  3. Приспособления , которые имеют выносной фотоэлемент для определения уровня внешнего освещения.

Важно знать, что все подобные устройства также имеют и различную защиту от влаги, на открытых уличных пространствах допускается установка только тех приборов, которые имеют уровень защиты IP44 или IP54.

Применение, плюсы и минусы использования

Область применения у подобных приборов довольно широкая, чаще всего они используются в следующих целях:

  1. Автоматическое включение уличного света в наиболее темных местах.
  2. Осуществление подсветки фасадов различных построек.
  3. Освещение дачных участков в вечернее и ночное время.
  4. Увеличение зоны видимости систем видеонаблюдения в позднее время или в затемненных местах.
  5. Проведения освещения во дворы жилых районов.

Использование фотореле в последнее время становится все более популярным, и подобные системы постепенно получают все более широкое распространение, это обусловлено следующими значимыми преимуществами:

  1. Самостоятельное включение и возможность ручного регулирования параметров данного процесса, является выгодным в финансовом плане, поскольку позволяет осуществлять экономию при оплате счетов за расходуемую электроэнергию.
  2. Существуют некоторые разновидности подобных приспособлений, например, обладающие встроенным в конструкцию фотоэлементом, которые отличаются довольно простой схемой установки и подключения. Это позволяет самостоятельно организовывать монтаж устройства без привлечения к этому процессу квалифицированных специалистов.
  3. Некоторые модели снабжены таймерами , это увеличивает их стоимость, но позволяет осуществлять значительную экономию в ходе эксплуатации, поскольку индивидуальный режим позволяет автоматически включать освещения только в те моменты, когда в этом есть необходимость.
  4. Автоматическое выполнение прибором всех необходимых действий. При этом, ряд более сложных современных моделей позволяет запускать освещения только в случае, если устройство фиксирует какие-либо движения. Это происходит благодаря наличию в конструкции специальных датчиков.
  5. Повышение уровня безопасности , поскольку автоматически включенное освещение создает иллюзию присутствия людей и способно отпугнуть злоумышленников.

Какими-либо существенными недостатками подобные приспособления не обладают, если не считать тот факт, что они потребуют некоторых расходов. Однако, учитывая все преимущества и удобство подобных систем, этот минус является незначительным, а фотореле своей работой компенсирует все траты.

Пошаговая инструкция подключения

Перед началом проведения каких-либо работ, необходимо ознакомиться с сопутствующей технической документацией, поскольку там должна быть приведена схема подключения приспособления. Это является важным условием, так как особенности данного процесса зависят от разновидности датчика, его возможностей и наличия дополнительных элементов.

Универсальных схем, которые одинаково подходили бы для всех устройств подобного типа, не существует.

Однако, фактически во всех случаях, выводы реле представляют собой 3 провода, обладающие разной цветовой маркировкой, она соответствует следующим обозначениям:

  1. Черный проводник является фазой.
  2. Зеленый проводник является нулем.
  3. Красный проводник является фазой, которая коммутируется на источник освещения.
  1. Предварительно нужно установить на стене распределитель, в котором будет осуществляться соединение проводников.
  2. Подключить устройство в соответствии со схемой, которая изображена на нем самом или в технической документации, которая шла в комплекте с прибором. Для крепежа потребуется использовать специальный кронштейн, который монтируется в место, где на датчик будут попадать прямые солнечные лучи.
  3. Произвести коррекцию системы можно при помощи регулятора, это поможет настроить его реакцию на изменения условий освещенности.
  4. Монтаж самого регулятора осуществляется на внешней части устройства, обычно ему соответствуют следующие технические характеристики: чувствительный диапазон равен 5-10 Люкс; мощность равна 1-3 кВт, а параметры максимально допустимого тока 10А.
  5. Если приспособление было установлено внутри электрощита , куда не имеют доступа солнечные лучи, а также обладает довольно сложной конструкцией, то сам датчик и переключатель монтируются по отдельности, соединить оба элемента необходимо с помощью специальных кабелей.
  1. Если имеется внешний фотоэлемент , то его необходимо расположить таким образом, чтобы избежать прямого попадания света от подключаемого светильника, иначе устройство не будет правильно функционировать.
  2. Для осуществления проверки правильности подключения системы, потребуется подсоединение пускателя к электросети, это поможет убедиться, срабатывает ли фонарь.

Широкий ассортимент моделей подобных устройств, обладающих различными возможностями, зачастую усложняет процесс выбора.

Для того, чтобы он был осуществлен правильно, рекомендуется учесть следующие факторы:

  1. Условия , в которых будет использоваться данное приспособление. Например, для частных дачных участков хорошо подходят датчики, наделенные возможностью настройки порогов срабатывания, чтобы уменьшить объемы потребляемой электроэнергии. Иногда рационально использовать приборы с таймером, которые позволяют создать расписание их работы на год вперед.
  2. Совместимость имеющихся светильников и приобретаемого датчика по техническим параметрам. Важно не только чтобы они подходили по нагрузке и потребляемой мощности, но и чтобы у приспособления имелось около 15-20% запаса мощности.
  3. Ценовой диапазон. Многие устройства обладают рядом дополнительных функций, например, возможностью срабатывания при фиксации движения. Поскольку они влияют на итоговую стоимость прибора, необходимо заранее подумать насколько все возможности датчика будут востребованы, чтобы не переплачивать за него лишние деньги.

Обзор моделей

Для наглядной демонстрации подобных устройств, будет проведен небольшой обзор ряда моделей:

Фотореле ФР-7

Автоматические помощники в электронной начинке автомобиля сегодня охватывают практически все функции его управления. Это в большей мере относится к системам обеспечения безопасности, но с появлением сенсорных чувствительных элементов охват интеллектуальных ассистентов значительно расширился. Так, все популярнее становится датчик света в автомобиле. Что это за устройство? Это своего рода детектор, который фиксирует пороговые значения освещения, при которых оптика может автоматически включаться или отключаться. В более развитых системах датчик также способен отслеживать условия освещенности в промежуточных состояниях, точнее настраивая автомобильное оборудование.

Что представляет собой датчик света?

Устройство датчика можно разделить на две части — это типовая электротехническая инфраструктура, благодаря которой устройство подключается к реле управления оптикой, и чувствительный компонент. Подключение к реле дает возможность датчику оперативно взаимодействовать с автомобильными огнями, своевременно активизируя их функцию. Главный же элемент прибора — это непосредственно детектор в виде фотоэлемента, реагирующего на параметры освещения. Наиболее распространен автономный датчик света в машине. Как работает эта модификация? Ее особенность заключается в независимости от основной электросети. То есть сигнал на реле поступает даже в случае сбоев на магистральной проводке. Разумеется, о гарантии работоспособности данной схемы можно говорить только при условии стабильного функционирования самой оптики и управляющего контроллера.

Принцип работы устройства

В процессе движения автомобиля датчик постоянно контролирует вверенную ему зону, оценивая параметры освещенности. Обычно это элементарная яркость света, на которую и реагируют фотоэлементы. При достижении предельных значений датчик посылает сигнал на вышеупомянутое реле. В свою очередь, контроллер дает команду оптике включиться или, наоборот, отключиться. Важно подчеркнуть, что система действует не только на включение. Такие системы относятся к средствам активной безопасности, поэтому активизация света в темном переулке, к примеру, является ключевой задачей устройства. Но также при фиксации пороговых значений яркости прибор отключает оптику. Стоит отметить и особенности обработки сигнала, который посылает датчик света в автомобиле. Как работает в этой схеме управляющий блок? Изначально микросхема программируется на работу по нескольким каналам, связанным с определенной оптикой — огнями, фарами, «противотуманками» и т. д. Также и датчики отвечают за конкретные зоны, условно связанные с этими каналами. Таким образом, в каждом случае задействуется та или иная группа оптических приборов машины.

Зоны охвата

Базовое разделение предполагает обработку сигналов от двух зон охвата. В первую очередь, это глобальная зона. Она относится к пространству непосредственно у автомобиля. Вторая зона — передняя. Она распространяется на участок дороги перед машиной. Современные модели датчиков способны различать эти зоны, посылая на реле соответствующие сигналы. Казалось бы, если в текущих условиях наблюдается пониженный уровень освещения, то активизироваться должны оптические устройства, соответствующие условиям движения. Но разница как раз заключается в особенностях работы ближних и дальних фар, за которые отвечает датчик света в автомобиле. Что это разделение значит на практике? В условиях отсутствия видимости активизироваться должны дальние фары, а днем — ходовые огни с ближним светом. Однако пограничные состояния между этими условиями освещенности не всегда доступны для фиксации электроникой. Поэтому желательно, чтобы в датчике предусматривалась и возможность отслеживания промежуточных характеристик освещенности.

Настройки датчика

Отчасти задачу разделения пограничных показаний освещенности можно решить с помощью базовых настроек. Как правило, предусматривается два режима эксплуатации устройства:

  • В сумерках. Свет активизируется при наступлении сумерек, когда ночь еще не наступила, но уже наглядно темнеет.
  • Ночью. Датчик включает фары при наступлении полной темноты.

В некоторых конфигурациях предусматривается и конкретное назначение фар, которые при тех или иных условиях включает датчик света в автомобиле. Что это такое с точки зрения обработки сигнала электроникой? Это программные параметры, которые логически обрабатываются в тех или иных условиях. Например, в первом режиме все еще будет работать ближний свет, а во втором — происходит активизация дальних фар.

Специальные версии датчика

Существуют модели датчиков, которые также отвечают за регуляцию света в салоне. В частности, они не просто включают, но и управляют параметрами яркости приборной панели. Собственно, вторая функция и является первостепенной, так как во время движения панель в любом случае работает. Но в таких системах при сильной нагрузке сигналами на реле возможны проблемы. Так, по словам пользователей, датчик света в автомобиле «Киа Рио» грешит некорректным управлением подсветкой той же приборной панели. Например, ночью система вполне оправдано активизирует работу дальнего света, но в салоне подсветка может включаться с максимальной яркостью, что доставляет водителю дискомфорт. Чаще всего подобные проблемы возникают из-за нарушений соединения проводки или ее повреждения — падает сопротивление, в результате чего и сигналы поступают неточные.

Монтаж своими руками

В первую очередь определяются места установки. Их может быть два — или за зеркалом заднего вида в зоне лобового стекла, или же на передней панели — тоже возле лобового стекла. В обоих случаях важно организовать свободное не прикрытое пространство, в котором будет работать датчик света в автомобиле. Своими руками выполнить монтаж несложно — в работе участвуют комплектные крепежные приспособления. В некоторых случаях достаточно выполнить клеевое крепление, а в других — реализовать механическую фиксацию метизами.

Отдельного внимания заслуживает проводка. Кабель желательно как можно короче делать на видимом месте и по возможности сразу от датчика заводить за приборную панель. Селектор станет конечным пунктом, к которому напрямую подсоединяется датчик света в автомобиле. Что это такое в схеме соединения детектора с реле управления? Селектор — это переходное звено, которое выполняет своего рода предобработку сигнала. Он может корректировать его параметры, определять те же каналы групп оптики и устранять помехи.

Заключение

Присутствие автоматического регулятора света вовсе не стоит воспринимать как гарантию безопасности — хоть и в одном аспекте управления. Есть и опасности, которые может нести собой датчик света в автомобиле. Что это значит для автомобилиста? Электроника в виде автоматических ассистентов дает ощущение стороннего контроля, но это впечатление обманчиво. Действительно, в большинстве случаев такие датчики оказываются полезными, но есть также и риск выхода электроники из строя. И тогда несвоевременное включение фар может обернуться трагедией. Стоит ли из-за этого риска отказываться от датчика света? Пожалуй, нет, но полагаться только на его функцию в управлении оптикой уж точно не следует.

Каждый из нас мечтает, чтобы собственный дом был автоматизирован и для включения света или телевизора достаточно было просто войти в комнату. Если с бытовой техникой в плане автоматизации дела обстоят не очень, то с системой освещения все намного лучше. И сегодня в доме или квартире можно с помощью специальных устройств относительно просто создать систему для автоматического освещения.

Наша статья расскажет вам, каким образом можно своими руками организовать в любом помещении дома качественную систему освещения, работающую в автоматическом режиме.

Автоматизация подсветки: преимущества и назначение

Создание системы для автоматического управления освещения в домашних помещениях является той мечтой, которая сегодня легко воплощается в жизнь с помощью специального оборудования. Такие системы в доме имеют следующие преимущества:

  • эффективное и комфортное управление работой осветительных приборов без непосредственного участия человека;
  • возможность установить автоматическое устройство системы управления света своими руками;
  • автоматическое включение света в темное время суток;
  • экономия на электричестве. Устройство (датчик движения, реле и т.д.), которое используется в той или иной ситуации, позволяет добиться разной степени экономии электроэнергии.

Автоматическая подсветка помещения

Стоит отметить, что системы автоматического освещения, применяемые внутри помещения, входят в понятие «умный дом» или «умный свет». Подключая такие системы, вы получаете возможность быстрого, комфортного и эффективного управления уровнем освещения в любом помещении дома, где установлена необходимая аппаратура.
В зависимости от того, какое устройство имеет тот или иной прибор (датчик, реле и т.д.), включение света может осуществляться следующим образом:

  • через регистрацию прибором в заданной области движения. Здесь устройство содержит специальный сенсор, улавливающий любые изменения в контролируемой области. Тут для выключения/включения освещения необходима установка датчика движения;
  • через звуковые эффекты. Например, для включения света нужно похлопать в ладони. Здесь нужен специальный звуковой выключатель;
  • через степень освещенности. В данной ситуации используется реле, устройство которого способно оценивать уровень освещенности в доме и при падении ее ниже определенного показателя, производить включение света.

Обратите внимание! Все перечисленные выше способы включения и выключения освещения в темное время суток могут использоваться как в доме, так и на улице. Но те аппараты, которые способны реагировать на звуковой сигнал, стоит устанавливать именно в помещениях, чтобы снизить риск ложного срабатывания.

В некоторых ситуациях можно даже комбинировать приборы, имеющие разное устройство, чтобы достичь максимально полной автоматизации системы автоматического включения света в любом помещении дома или квартиры.
Теперь рассмотрим более детально каждый тип аппаратов, применяемых для организации системы автоматического освещения.

Датчики движения – самый распространенный вариант

Чаще всего в доме система автоматического освещения организовывается путем установки датчиков движения. Такие приборы бывают самыми разнообразными:

  • инфракрасными. Являются самыми безопасными в плане длительной эксплуатации в жилых помещениях. Они проводят оценку изменений теплового сигнала и при обнаружении разницы между посланным и принятым сигналом могут включать или выключать свет в комнате;

Инфракрасный датчик движения

  • микроволновой и ультразвуковой датчик. Такие изделия чаще используются для автоматизации системы освещения на улице. Это связано с тем, что микроволновое управление светом, особенно при длительном использовании, может негативно сказываться на состоянии здоровья людей. Принцип работы микроволнового и ультразвукового датчика практически аналогичен. Разница заключается только в типе принимаемого и испускаемого сигнала: микроволны или ультразвук. Схемы организации таких устройств почти идентичны;

Микроволновой датчик движения

  • комбинированный датчик. Такое управление светом, как и инфракрасное, является наиболее оптимальным для дома. Устройство комбинированного датчика содержит два типа сенсора, которые анализируют сигналы в контролируемой области.

Обратите внимание! Комбинированные и инфракрасные датчики дают минимальное количество ложных срабатываний.

Для правильной работы прибора нужны схемы подключения, которые обычно предоставляются производителями и находятся либо в инструкции к прибору, либо нанесены на бок упаковки. Схемы подключения могут иметь разный вид. Все зависит от модели прибора, с помощью которого планируется организовывать управление светом.
Монтаж датчиков движения возможен в любых помещениях дома, включая ванную комнату и туалет. Свет в такой ситуации будет включаться при вхождении человека в комнату, и выключаться при его выходе.
Кроме этого подобные устройства часто комбинируют с таким элементом, как автоматический выключатель света. Он может дополнять и другие типы устройств данной системы.

Умный выключатель — хлопаем в ладоши

Еще одним довольно оригинальным, но, тем не менее, популярным способом включения света в помещении является установка выключателя, реагирующего на хлопки ладонями.

Такое устройство оснащено микрофоном, для которого характерна высокая избирательность. Этот микрофон способен различать определенный звук и отделять его от других звуковых колебаний. Кроме этого, умный выключатель оснащен специальной автоматикой, которая способна анализировать полученный звуковой спектр и вычленять из него необходимый сигнал.

Обратите внимание! Умный выключатель может реагировать не только на хлопок ладоней, но и на специальное слово. При желании в качестве сигнала можно использовать любую вариацию звуковых колебаний. Здесь главное грамотно все настроить.

Для установки такого выключателя также используют специальные схемы. Это нужно обязательно учитывать при монтаже аппарата в доме.
Использовать выключатель лучше всего в таких комнатах, как спальня, гостиная, кухня, коридор. А вот для ванной комнаты с туалетом умный выключатель не подойдет.

Фотореле и их роль в системе автоматической подсветки дома

Все устройства, которые применяются для организации в доме автоматической системы подсветки, могут в той или мере реагировать на степень освещенности. Но есть специальные изделия, которые реагируют на уровень естественной подсветки. Это реле разных модификаций.

Управление светом здесь происходит при снижении уровня естественного света ниже установленного показателя. Для того чтобы управление было правильным, реле такого плана нужно устанавливать, используя правильные схемы. Реле устанавливается в осветительный прибор. Только после этого управление будет доступно. Поэтому, если неправильно подключить хотя бы один провод, реле не будет функционировать как нужно.

Схема подключения фотореле

Вместе с тем стоит отметить, что при организации системы автоматического освещения внутри жилого сооружения, фотореле или другие его модификации используются редко. Чаще они входят в систему наружной подсветки, где их размещение будет наиболее актуальным и эффективным. Здесь, как правило, используется фотореле, которое имеет вид датчика. Он имеет определенную чувствительность к световым лучам. Попадая на реле, солнечные лучи способствую переходу устройства в режим изолятора. А вот в темное время суток, когда световой поток ослабевает, реле преобразуется в проводник. В результате такого преобразования происходит включение света ночью и вечером. Запитка прибора идет от электросети дома.

Заключение

Для того чтобы организовать в доме качественную и эффективную систему автоматического включения света, можно использовать три группы устройств. Каждая из них обладает своими преимуществами и недостатками, которые следует учитывать при выборе для дома. Есть некоторые приборы (микроволновые датчики движения), длительная работа которых вблизи людей недопустима по причине нанесения значительного вредя здоровью. И эта статья поможет вам сделать взвешенный выбор в пользу того или иного вида автоматического прибора для освещения жилых комнат.

Как подобрать и установить датчики объема для автоматического управления светом

Владельцы собственных домов часто задумываются над тем, какой выбрать датчик света для уличного освещения. Ведь очень удобно, когда свет автоматически включается в темное время суток и отключается в светлое. Для этого существует 2 варианта: поставить фотореле или астротаймер. Поскольку первое устройство более распространенное в связи с низкой ценой и доступностью, рассмотрим вначале его.

Устройство фотореле

Это приспособление называться по-разному. Например, фотоэлемент, датчик света, фотодатчик или фотосенсор, датчик освещенности. Однако самым распространенным является название «фотореле». С его помощью можно автоматически включать свет в темное время дня и выключать в светлое.

В основе заложены фоторезисторы, фотодиоды и фототранзисторы. Когда освещенность становится слабой и недостаточной, они меняют параметры. При достижении определенных значений контакты в реле замыкаются и начинается подача питания на светильники. Соответственно при усилении освещенности параметры светочувствительных элементов снова начинают меняться, но в обратную сторону, и контакты размыкаются.

При выборе вначале нужно определиться с напряжением, которое будет в сети: 220 В или 12 В. Затем выбрать класс защиты. Минимальным можно считать IP44. Чем выше класс, тем лучше. Эта маркировка защиты означает, что в светореле не попадут предметы размером меньше 1 мм, и он надежно защищен от дождя. Также стоит обратить внимание на то, чтобы температурный режим эксплуатации превышал максимальные и минимальные показатели температуры.

Выходная мощность светореле будет зависеть от суммарной мощности подключаемых светильников и тока. Чтобы избежать перегрузок и поломок, лучше брать устройство с запасом мощности.

В некоторых моделях можно регулировать чувствительность фотодатчика. Это очень удобно, например, зимой, когда выпадает снег. Отраженный свет датчик освещенности может воспринимать как рассвет и будет включать-выключать лампы. Стоит обратить внимание на наличие задержки срабатывания. Выставив ее на 5-7 секунд, вы предотвратите отключение электричества при попадании на датчик света, например, от фар машины.

Где поставить фотореле и как его подключить?

Правильно выбранное место для устройства обеспечит его корректное функционирование. Необходимо учитывать следующее:

  • на фотореле должны падать солнечные лучи, т.е. его нужно расположить под открытым небом;
  • не стоит размещать источники искусственного света рядом с датчиком;
  • размещайте его на такой высоте, чтобы свет фар от проезжающих машин не падал на фотоэлемент;
  • высота должна быть удобной для обслуживания (мыть и убирать снег).

Подводя итоги можно сказать, что выбор места — это не самое простое. Порой нужно сменить его несколько раз, чтобы подобрать оптимальный вариант. Иногда к реле подключают светодиодные прожекторы или уличный фонарь и вешают устройство на столб. Но это нерациональное решение, т.к. коробку нужно периодически протирать от пыли, каждый раз залезать на столб для этого неудобно.

Подключить датчик света достаточно просто. Из устройства выходит 3 провода: фаза и ноль для питания реле, коммутирующая фаза для подключения светильника. Соединение проводов происходит в распределительной коробке, которая должна быть герметичной, специально для улицы. Если планируется подключать только один светильник, распределительную коробку можно установить рядом с реле. Подключение мощной подсветки лучше делать через пускатель.

Для включения света только в период нахождения человека используется датчик движения. В этом случае датчик подключают после фотореле. Он будет работать только в вечернее время. В датчике движения также можно регулировать задержку включения, чтобы он не срабатывал от движения ветки или пролетаемой мимо птицы.

Фотореле от любого производителя имеет 3 провода для подключения — 1 всегда красного цвета, 2 других могут иметь разную окраску у разных производителей (обычно это синий/темно-зеленый и черный/коричневый). Красный идет на светильники или соединяется с датчиком движения. Синий или темно-зеленый подключаете на нулевой провод питающего кабеля и светильника, а к черному или коричневому подключается фаза. Если реле имеет нестандартные цвета проводов, следует прочитать в инструкции, какой провод куда нужно подсоединять.

Светочувствительность настраивается посредством вращения небольшого пластикового диска на нижней части реле. Рядом с ним всегда находятся указатели, чтобы обозначить, в какую сторону его вращать для увеличения или уменьшения чувствительности фотоэлемента.

Чтобы настроить световой порог срабатывания, обычно используют следующий метод: регулятор ставят на наименьшую чувствительность. Вечером, когда необходима подсветка, плавно подкручивается диск до тех пор, пока реле не заработает. Настройка считается законченной, когда загорается свет.

Несмотря на то что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.

Астрономический таймер

Данное устройство по своей сути отличается от фотореле. Автоматическое включение освещения происходит по заданному времени. В астротаймер запрограммировано время, когда темнеет и светает в разных регионах. А подстройку он производит с помощью GPS. Необходимо лишь ввести координаты его расположения, текущую дату и время. Исходя из введенных данных он выбирает подходящую программу и работает.

Это устройство имеет ряд преимуществ перед фотореле. Последнее может срабатывать в пасмурную погоду или наоборот гаснуть посреди ночи из-за попадания на него света. Астрономический таймер же не имеет такого недостатка. Его можно устанавливать в любом месте на улице или в помещении. На нем можно смещать включение и отключение освещения на 2-4 часа. Единственным его недостатком является высокая цена.

Если вы выбирается устройство для освещения улиц или мест, где человек находится непродолжительное время (калитка, туалет и прочее), подойдет фотореле. Но если нет желания зависеть от погодных условий и ухаживать за фотоэлементом, тогда стоит подобрать оптимальную для определенных условий и потребностей модель астротаймера.

Датчик света для уличного освещения – устройство, с помощью которого фонарь, лампа или любой другой источник освещения будет включаться автоматически при наступлении сумерек. Принцип работы его заключается в реагировании на уровень освещенности. Основа такого устройства – это фоторезистор, полупроводник, сопротивление которого меняется в зависимости от уровня освещения (количества света, которое на него попадает).

Один из самых распространенных типоразмеров датчика освещения

Самый простой вариант – подключение фонаря, который будет автоматически включаться, когда на улице становится слишком темно (в вечернее или ночное время суток). Если добавить к нему ещё и датчик движения, то получится автоматизированное освещение с функцией экономии электроэнергии. Второй вариант – монтаж освещения в подъезде. Но здесь фотореле потребуется «вынести» на улицу в то место, на которое не будет попадать тень.

Почему не заменить такое фотореле обычным таймером или системой, которая будет включать освещение «по будильнику»? Потому что период наступления сумерек каждый месяц наступает на 30 минут раньше или позже. В апреле, к примеру, в 18:30, а в августе – уже в 21:30. Так что пришлось бы ежемесячно (если не еженедельно) корректировать работу таймера и выставлять другое время для включения. С датчиками освещения такого недостатка нет – они реагируют именно на яркость, поэтому подстраиваются автоматически.

Принцип работы датчика света для уличного освещения

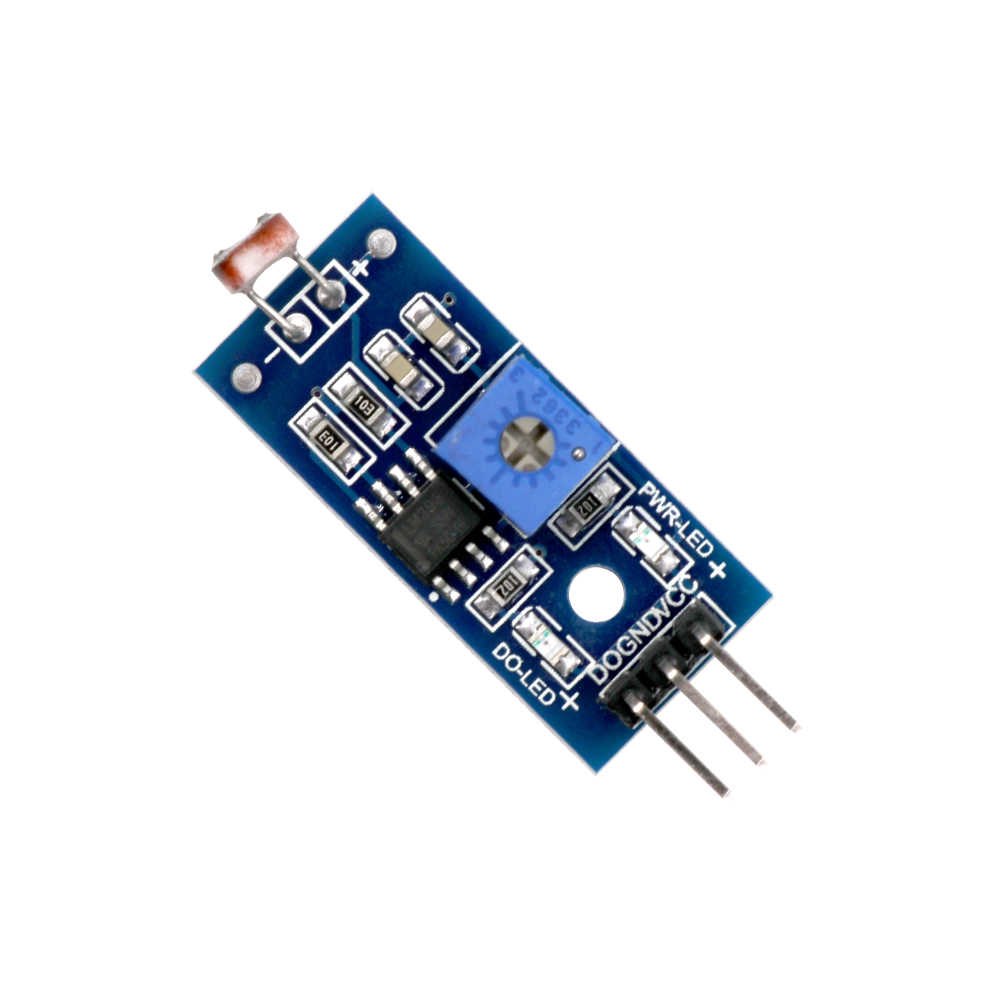

В основе датчика света – фоторезистор . Точно такой же устанавливается, например, в современных смартфонах – с его помощью гаджет определяет уровень яркости освещения и подстраивает интенсивность подсветки (экономит заряд аккумулятора). В датчиках света фоторезистор включен в схему автоматического тумблера – он включается или выключается при наступлении темноты. Использовать его можно не только для уличного освещения, а и, к примеру, для включения автоматического полива (в вечернее время суток).

Современные фотореле, реагирующие на интенсивность освещения, которые продаются в строительных магазинах, также снабжаются реостатом – с его помощью можно отрегулировать чувствительность фоторезистора. Такие модели и рекомендуется использовать, так как в зимнюю пору освещение на улице менее яркое. Без настройки чувствительности датчик будет срабатывать и днём.

Какие бывают фотореле

В магазинах встречаются два типа фотореле:

  1. Классические фотореле.Простая конструкция, минимум функционала. Стоят дешево, но во многих из таких не предусмотрено даже корректировки реакции по интенсивности внешнего освещения.
  2. Сумеречное реле.Под этим названием продаются «умные» датчики, где можно настраивать уровень срабатывания, сам индикатор освещенности может быть выносным с подключением через само реле. В сумеречных нередко имеется возможность подключения сразу до 5 дополнительных индикаторов, причем, для каждого из них можно задавать индивидуальные настройки срабатывания. Стоят в разы дороже простых фотореле.

Какие степени защиты бывают у фотореле

Обозначается как IP 44, IP67, IP 69 . Обращать внимание следует на последнюю цифру: чем она выше, тем лучше защита от влаги (первая цифра – это степень защиты от проникновения посторонних предметов). Соответственно, для установки датчика на улице следует отдавать предпочтение тем, у которых класс защиты 45 или выше. Более низкий класс подойдет только для установки в тех местах, которые тщательно защищены от попадания влаги.

Таблица 1. Степени защиты.

Класс защитыДля каких случаев подойдет
IP45Защита от попадания влаги под любым углом и проникновения предметов диаметром 1 мм или больше
IP67Защита от проникновения внутрь корпуса пыли, выдерживает кратковременные погружения в воду на глубину до 1 метра
IP69Полная защита от проникновения пыли, постоянное нахождение в воде не навредит устройству
IP33Защита от попадания внутрь объектов диаметром 2,5 мм или больше, защищает от попадания капель внутрь корпуса

Ещё следует обращать внимание на температурный диапазон, при котором датчик срабатывает корректно. В большинстве моделей рабочая температура – от -20 до +50 градусов по Цельсию. При более низких температурах он может срабатывать некорректно. Связано это с изменением сопротивления полупроводникового фоторезистора при снижении температуры окружающей среды (будет включаться, даже если на улице очень ярко). В более современных датчиках для нивелирования такого недостатка имеются переключатели типа «зима-лето» — он включает в цепь дополнительный резистор.

По типу ламп

Простые фотореле с 3 контактами подходят для подключения только ламп накаливания. Энергосберегающие (светодиодные, галогенные, газоразрядные, люминесцентные) к таким подключаются только через специальный адаптер (для светодиодных – с преобразованием в постоянный ток, для люминесцентных или газоразрядных – с пусковым реле, повышающим «стартовый» ток). Во многих современных энергосберегающих лампах имеются встроенные блоки управления – если таковой имеется, то их подключать можно напрямую.

Обратите внимание! С какими лампами работает тот или иной датчик освещения, указывается производителем на самой упаковке. Там же имеется обозначение допустимой нагрузки на датчик (в Ваттах или Вольт-амперах). Что будет, если подключить несовместимую лампу к датчику? В лучшем случае – ничего не произойдет, включаться освещение не будет. В худшем – лампа или реле попросту сгорит из-за несовместимых токов (превышение допустимой нагрузки или вольтажа).

По напряжению

Самые распространенные – на 12В и 220В . Первые рассчитаны на работу с постоянным током (можно запитать от автомобильного или любого другого аккумулятора), вторые – с переменным (подключаются к бытовой электросети или бензогенератору). Реле на 12В может понадобиться, к примеру, если в качестве уличного освещения будет использоваться лента. В остальных случаях, как правило, используется датчик на 220В .

По методу управления

По методу управления датчики бывают:

  1. С принудительным выключением.То есть, после срабатывания они продолжают работать до тех пор, пока не отключат питание или вручную не выключат реле.
  2. С автоматическим отключением.В плане устройства – такие же, как и с принудительным выключением.
  3. С функцией энергосбережения.Такие дополнительно снабжены датчиком движения или датчиком звука. Включаются только при обнаружении движения или стороннего шума. В отличии от остальных – позволяют освещению работать короткими сессиями, что позволит сэкономить на электроэнергии. Такие следует брать, если все уличное освещение потребляет свыше 300 – 500 Ватт*час.
  4. Программируемые.Это те самые сумеречные реле с множеством настроек и корректировок. Такие датчики нередко снабжаются дисплеем, несколькими дополнительными реостатами и тумблерами.

Классификация по мощности

Обозначается в киловаттах (кВт). В некоторых датчиках обозначается в ВА (вольт-ампер). Преобразовывается по формуле: 1000 ВА – это 1 кВт. Так как на вход датчика подают фазу – через него в буквальном смысле проходит весь ток, подаваемый на осветительные приборы. Указывается в кВт*ч. Чаще всего встречаются датчики с ограничением до 1,2,3, и 5 кВт. Для бытового применения применяются в большинстве случаев с ограничением до 1 и до 2 кВт.

Как правильно подобрать датчик по этому параметру? Суммировать потребление всех ламп освещения, которые планируется подключить к датчику освещения. Для «запаса мощности» рекомендуется оставить примерно 30 – 40% от исходной мощности. То есть, если у датчика предел в 1 кВт , то не рекомендуется его нагружать более 600 – 700 Вт*ч . В противном случае – он прослужит гораздо меньше времени из-за постоянного перегрева фоторезистора и диодного моста.

Узнайте, а также ознакомьтесь с его описанием и разновидностями, в специальной статье на нашем портале.

Цены на датчики включения света

Где размещать датчик освещения

Подключенный датчик освещения размещать рекомендуется в том месте, где круглые сутки (имеется ввиду, весь световой день) попадают солнечные лучи. Если расположить его там, где от близ расположенных деревьев попадает тень, то датчик может срабатывать некорректно, особенно в пасмурные дни.

Видео — Устройство сумеречного датчика и фотоэлемента

Если датчик не имеет влагозащиты, то располагать его следует только в герметичной капсуле, но прозрачной. Пластиковая бутылка отлично подойдет на этот счет, можно использовать специализированные уличные боксы для электропроводки – в них предусмотрено крепление под кирпичную или бетонную стену. Если же класс защищенности IP67 или выше, то беспокоиться о влагозащите не нужно.

Ещё следует придерживаться следующих советов:

  • не размещать вблизи датчика искусственные источники света, подальше от ламп и фонарей;
  • не размещать на высоте менее 2 метров , в противном случае – на него может попадать от фар автомобилей;
  • в доступном месте (датчик, а точнее – сенсор, необходимо регулярно очищать от загрязнений, снега для его корректной работы).

Как сделать датчик освещения самостоятельно

Датчик света для уличного освещения сделать самостоятельно вполне реально, потребуются лишь базовые навыки работы с паяльником, а также умение читать электрические схемы. Самый простой датчик состоит из двух транзисторов (типа КТ315Б ), фоторезистора, переменного резистора (он же выступает в качестве реостата для регулировки уровня срабатывания), а также реле (3-контактный, 2-х контактный подойдет для реле с ручным выключением). Единственный недостаток такого датчика освещения – это высокая вероятность ложного срабатывания из-за самоиндукции. Устранить такой недочет можно с помощью диода, которые будет «обрывать» возникающий индукционный ток.

Совет! Где найти схемы таких устройств? Их полно на тематических форумах радиолюбителей. В качестве примера можно привести самые распространенные датчики для их сборки в домашних условиях.

Если с чтением схем дела обстоят не лучшим образом, то можно приобрести готовую плату, но без фоторезистора, приобрести в Китае – на том же Aliexpress таковых предлагается огромное количество по цене от 10 – 15 рублей и выше. Останется добавить только необходимый вариант фоторезистора и припаять 3 входных проводника (можно провод или клеммник – что кому удобней).

Также для датчика необходимо смастерить защитный корпус, обязательно прозрачный, чтобы пропускать солнечные лучи к фоторезистору. Опять же – для этой цели подойдет пластиковая бутылка или стеклянная банка.

Такие платы фотореле можно купить на Алиэкспресс. Средняя цена — 25 рублей

Видео — Датчик света своим руками из комплектующих

Схема подключения датчика освещения — пошаговая инструкция

В датчиках освещения, как правило, имеется всего 3 контакта. Обозначаются тремя цветами: черный, красный, желтый (его могут менять на синий, коричневый, розовый, белый). На черный необходимо подавать фазу, на красный – ноль. Третий контакт – выходной, с него подается фаза на осветительный прибор (или распределительную коробку, с которой подключается уличное освещение). Дополнительный ноль для освещения берется непосредственно с щитка, его также можно вывести с любой другой электрической цепи дома.

Есть модели датчиков, у которых имеется 4 и 5 проводов. Они позволяют подключить сразу несколько линий, то есть, внутри фаза распределяется на 2 или 3 выходных контакта. Маркируются чаще всего аналогично: вход на фазу и ноль соответственно черного и красного цветов, остальные контакты – дополнительным цветом.

Но вышеуказанный принцип маркировки соблюдается далеко не всеми производителями, поэтому перед монтажом обязательно необходимо ознакомиться с приложенной инструкцией. В датчиках, где вместо входных проводов стоят клеммники вообще никаких обозначений может не быть.

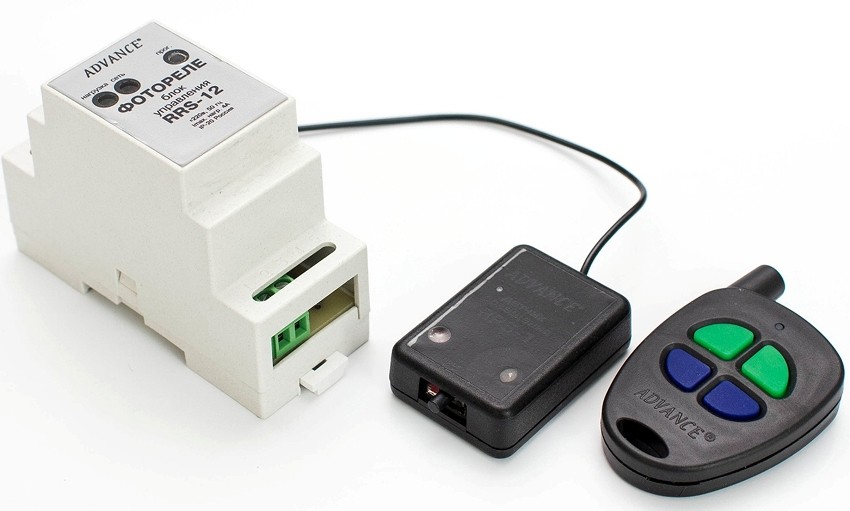

В сумеречных реле принцип подключения аналогичный, но в большинстве моделей предусмотрен также выход на ноль. То есть, подводить его отдельно к освещению не нужно – провода выводятся непосредственно из реле. Но это является одновременно и недостатком – сам датчик получается массивным, под него приходится выделять отдельную распределительную коробку.

Внимание! Если производится подключение мощного фонаря (прожекторы, лампы накаливания мощностью 250 Ватт или более), то в схему добавляется магнитный пускатель – он как раз и рассчитан на прохождение через датчик пускового тока. Во многих сумеречных реле он предустановлен (указано в инструкции).

После установки останется только отрегулировать работу датчика. В большинстве моделей для этого предусмотрен регулятор под крестовую отвертку. Выполнять корректировку срабатывания следует в то время суток, когда и необходимо включать освещение.

Цены на аккумуляторные отвертки

Итого, алгоритм подключения датчика будет следующим:

Шаг 1. Подвести электролинию в место установки датчика. Потребуется фаза и ноль. Не обязательно заводить с щитка, если общая нагрузка не будет превышать 0,5 — 1 кВт.

Шаг 2. Развести электропроводку для подключения освещения (если фотореле одно, то вывод с одной линии следует пускать на распределительную коробку). С места подключения фотореле выводится фаза, ноль заводится с щитка или другой линии электропроводки.

Шаг 3. Подключить фотореле по схеме, указанной в инструкции (предварительно обесточив линию).

Шаг 4. Подключить выход с датчика к линии освещения (выход — это фаза).

Шаг 5. Тестовое включение линии.

Шаг 6. Проверка работоспособности датчика, если необходимо — регулировка степени срабатывания.

Обзор популярных моделей датчиков уличного освещения

Что касательно производителей, то спросом пользуется продукция следующих брендов:

  • Elko-EP;
  • Euroelectric;
  • Hager;
  • Theben;
  • ПромАвтоматика.

Во многих интернет-магазинах самыми продаваемыми являются следующие модели:

  1. Euroelectric 10А NEW.Пластиковый корпус, есть настенное крепление, подходит для подключения одной линии. Максимальная сила тока – 10А, рабочая – до 6А (1,3кВт). Из настроек – только регулятор чувствительности. Одна из самых простых моделей, но весьма надежная. Средняя цена – 600 рублей.
  2. ПромАвтоматика ФРА 1-10.Универсальное реле, подходит не только для уличного освещения, а для включения любых электрических приборов. Максимальная сила тока – 10А , стоимость – 400 рублей.
  3. Theben LUNA 122 top2.Сумеречное реле с креплением под DIN-рейку. Профессиональная модель, масса настроек (чувствительность, отсрочка срабатывания, подключение дополнительных датчиков, функция таймера и так далее). Может использоваться для контроля уличного освещения на огромных участках с подключением в несколько раздельных линий. Средняя цена – 17 тысяч рублей.
  4. Eurolamp ST-303WSR.Есть регулировка порога срабатывания, максимальная сила тока – 25А . Но обладает низкой защитой от проникновения влаги, поэтому устанавливается только в сухих местах или в защитный корпус. Средняя цена – 350 рублей.

Кстати, если изготавливать фотореле самостоятельно , то обойдется оно всего в 50 – 100 рублей – именно столько стоят все необходимые комплектующие в магазинах радиотоваров.

Заключение

Итого, датчик освещения с конструктивной точки зрения – достаточно простой прибор. Это тот же самый автоматический включатель, но в качестве индикатора в нем используется фоторезистор, реагирующий на степень окружающего освещения. При его правильном использовании (с добавлением энергосберегающего режима и датчика движения) на постоянном уличном освещении в течение года можно сэкономить свыше 2 тысяч рублей , так что устройство окупается достаточно быстро.

Освещение под навесом частного дома

Освещение под навесом частного дома

Skip to content

Частный дом – это не просто постройка в черте города или за его пределами, где способна жить семья. Дом – это отображение владельца, его финансового благополучия и вкуса. Именно поэтому важно заняться не только внутренним оформлением жилья, но и его наружной частью.

Грамотно продуманный экстерьер должен отображаться в каждой мелочи, на которую нужно потратить не только деньги, но и время. Иллюминация террасы или навеса у входа в дом – важная составляющая внешнего облика жилья, которая придает ему особый шарм и очарование.

Убедиться в этом можно, взглянув на фото в нашей статье или просторах интернета.

Частный дом – это место, где большинство семей отдыхает не только летом, но и живет круглогодично, а значит, здесь нужно гармонично обустроить каждый уголок.

Навес – это не просто входная зона, закрывающая домочадцев от снега и дождя возле двери жилья, но и место, где можно укрыться в тени, насладиться природой, выпив чашечку чая или кофе. Именно от внешнего вида навеса зависит то, каким будет тип освещения и светильников.

Как правильно организовать уличное освещение под навесом, и какие типы светильников здесь уместны? Узнайте об этом вместе с нами.

Если посмотреть фото из дизайнерских каталогов, то может показаться, что освещение террасы и пространства под навесом может быть привлекательным только при выборе самых странных и необычных вариантов, способных подчеркнуть красоту частного дома.

На самом же деле это далеко не так, ведь в большинстве случаев развешивать и устанавливать светильники и фонари здесь нужно крайне осторожно, в противном случае пространство не только перестанет быть привлекательным, но и потеряет свой шарм, создающий уютную атмосферу.

Считается, что подход к дому и ступени должны быть максимально освещены и это так, ведь если крыльцо темное, то в ночное время общее впечатление о доме будет испорчено.

Более того, это непрактично и небезопасно, ведь плохо освещенные ступени могут стать причиной падений и травм.

В то же время слишком мощное и яркое освещение неудачно, ведь оно лишит пространство домашнего тепла и уюта, испортит внешний вид постройки.

Для освещения пространства под навесом лучше всего отдать предпочтение лампам белого спектра, имеющим желтый оттенок. Такой вариант станет идеальным решением для подсветки входа в дом и крыльца, ведь свет не режет глаза и не выбивается из общего фона.

Именно поэтому при покупке светильников важно обратить внимание не только на их форму, размеры и дизайн, но и на мощность источника света.

Здесь действует одно правило – лучше использовать несколько источников менее яркого и мягкого света, чем один слишком мощный фонарь.

Освещение навеса лучше организовывать в несколько этапов. В первую очередь нужно оценить размеры террасы или крыльца, определив число и мощность светильников. Для начала нужно осветить пространство по периметру, используя для этого угловые фонари, производящие яркий свет.

В то же время нужно понимать, что необходимость в тщательной подсветке навеса исчезает, так как расположенные уличные фонари дадут нужное освещение, обезопасив входную зону. В такой ситуации достаточно использовать парные бра, расположенные на стене по бокам от входной двери.

Ошибки в организации уличного освещения под навесом

Классические ошибки и неудачные решения для освещения пространства под навесом:

  • Единичные источники света и асимметрия. Для создания светлого, уютного и комфортного крыльца важно, чтобы все светильники, фонари и плафоны были парными. Визуальное разделение пространства на две зеркальные части – это лучшее решение, позволяющее грамотно осветить участок возле входной двери.
  • Парное освещение всегда выглядит лучше, чем одинокое бра или фонарь. Даже если одного источника света достаточно и во втором нет необходимости, его нужно купить, ведь это влияет на внешний вид пространства под навесом.
  • Белый свет холодного спектра лучше не использовать, ведь он вызывает негативное ощущение. Обычно такой свет используют общественные организации (больницы, офисы), что не подходит для иллюминации частного дома.
  • Слишком большие фонари и люстры – решение, от которого лучше отказаться, отдав предпочтением аккуратным и изящным источникам света, создающим уютную атмосферу. Большие фонари если и можно размешать, то на самом участке, отдалив их от навеса.

Виды уличного освещения под навесом

Стоит отметить, что для создания уюта, комфорта и безопасности можно использовать различные способы освещения пространства.

Важно определить то, насколько важна эстетическая привлекательность светильников и фонарей, учитывая размеры навеса и его предназначение.

Если навес – это просто крыша, защищающая входную дверь, то достаточно угловых фонарей и настенных бра, а вот в случае, если под навесом расположена терраса лучше выбрать один из следующих вариантов:

  • Вазон с подсветкой – обычный вазон с живыми или искусственными цветами, который оснащен светодиодами, обеспечивающими освещение. Питание может производиться от электросети или батареек, при этом оригинальный дизайн вазонов создаст особую атмосферу, подчеркнув изысканный вкус домовладельца.
  • Светонакапливающие светильники – экономное решение, для которого ненужно электричество. Внутри источников света располагаются солнечные батареи, которые накапливают энергию в дневное время суток и автономно начинают работу светильника ночью. Обычно устройство автономно, ведь оно оборудовано специальным датчиком.
  • Подвесные фонари – классическое решение, которое позволит создать комфортное и качественно освещенное пространство под навесом.
  • Настенные светильники – простое и надежное решение.
  • Споты – небольшие точечные светильники, которые можно поворачивать, меняя направление светового потока. В качестве источника света могут использовать люминесцентные лампы или светодиоды.
  • Гирлянда – источник света, создающий постоянное ощущение праздника и волшебства. Благодаря широкому ассортименту можно использовать не только классические модели, но и различные типы гирлянды, например, светящийся занавес или светодиодные консоли.

Освещение двора – 125 фото лучших вариантов размещения осветительных приборов и элементов

Освещение под навесом частного дома

Свет во дворе частного городского дома или коттеджа за пределами городской суеты является важной частью ландшафтного дизайна. От уличного освещения двора зависит внешний вид вашего участка и его комфортность в темное время суток. Насколько безопасно вы будете чувствовать себя внутри дома ночью, тоже напрямую зависит от освещения на улице вокруг строения.

Функции наружного освещения

Задачами освещения дворового участка являются:

Комфортное перемещение хозяев и гостей дома по территории земельного участка после захода солнца. Обычно для решения этой задачи вдоль всех дорожек размещают фонари для освещения двора со светодиодными или галогенными лампами.

Декоративно подчеркнуть красоту окружающей природы вокруг строения. Для этого хозяева участка применяют цветное освещение красочных клумб, бассейна, маленького пруда, фонтанчика, альпийской горки. Использование при этом электронной системы управления делает двор «сказочным» и неповторимым уголком вашей загородной жизни.

Защита от нехороших посетителей. Яркое освещение на улице поубавит пыл любителей поживиться чужим имуществом, а в комплекте с датчиками движения станет отличной преградой для воришек.

Чем освещают улицу?

Вопросы света вечером и ночью решаются путем установки уличных светильников, прожекторов или фонарей. Эти способы освещения дворов используются в зависимости от места их назначения.

При оформлении красивого ландшафта никак не обойтись без светильников для освещения дворов. Эти элементы на улице до неузнаваемости изменят внешний вид земельной территории. Умело подобранные в едином стиле, они создадут атмосферу уюта в саду под ночным небом после трудовых будней.

Самое простое решение – расположить светильники вдоль садовых дорожек, но такое расположение применимо для небольших кусочков площади. Для более практичной освещенности устанавливают светильники в виде небольших торшеров с матовым стеклом.

Прекрасно вписываются в дизайн светильники в виде шаров из поликарбоната. Неяркие лампы внутри создают рассеянный свет посреди лужайки или красочного цветника.

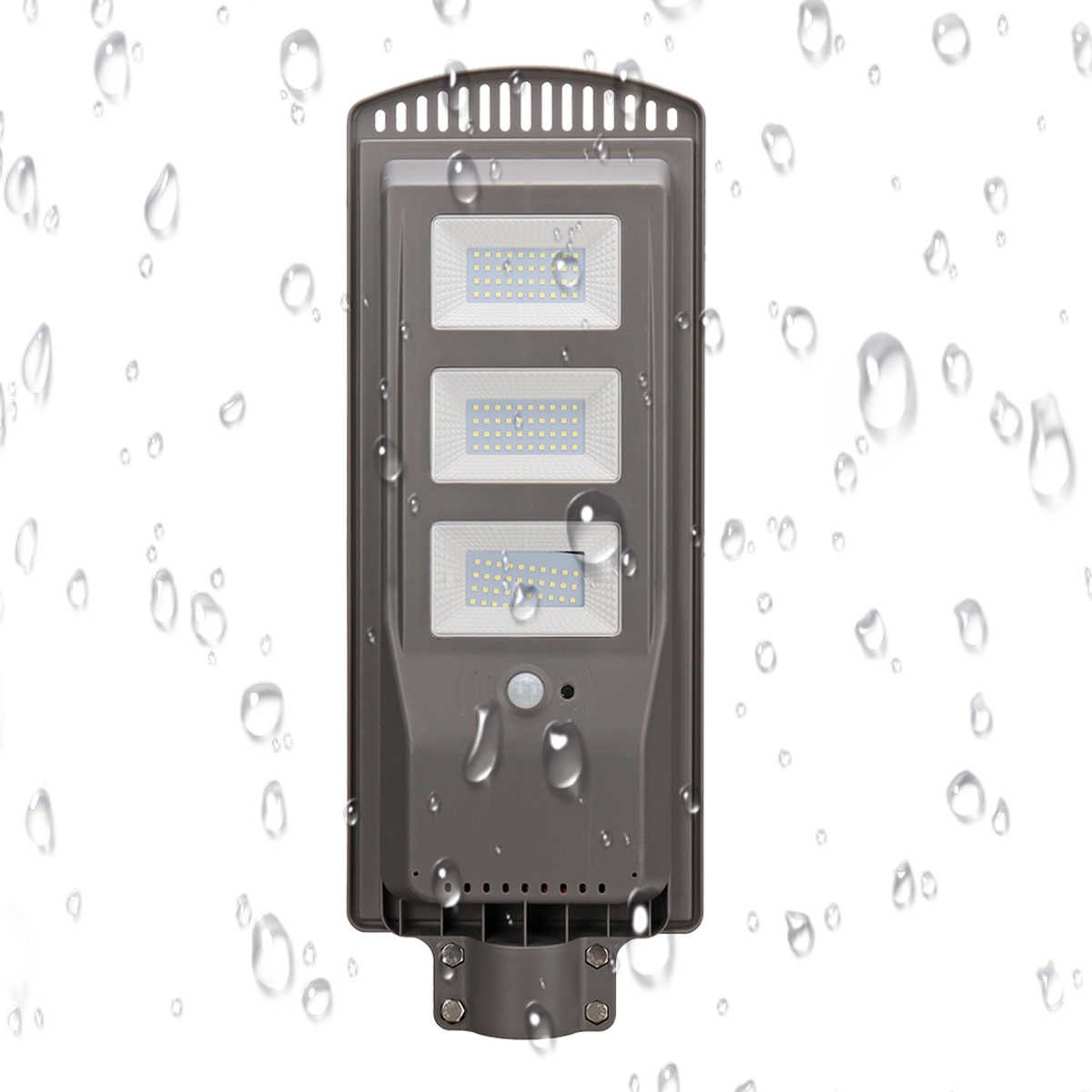

Удачным с точки зрения практичности и экономии может стать применение приборов на солнечных батареях. Они заряжаются днем от солнечных лучей, их не надо подключать к электрической сети.

Также они имеют встроенные датчики, и светодиоды отдают свет по мере затемнения на улице в автоматическом режиме. Перемещая эти светильники в саду, можно кардинально изменить (по своему настроению) внешний вид участка.

Использование различных фонарей также поможет осветить строение и окружающий участок в самых интересных стилях – английском, восточном, французском, классическом или современном хай-тек.

Для получения целенаправленного светового потока ландшафтные дизайнеры применяют прожекторы для освещения двора. Различают эти приборы по видам источника света: лампы металлогалогенные, светодиодные, галогенные или натриевые. Важно, чтобы прожекторы были надежно защищены от уличной влаги и пыли.

Наружный свет без светильников

Отличной «изюминкой» в вашем дворе могут стать светодиодные лампы на таких опорах, как стены дома, гаража, сарая, стволы и ветки деревьев, камни.

Такая потайная подсветка даст возможность преобразить придомовую территорию согласно любой фантазии хозяев. Сделав фото освещения своего двора, можно гордиться своим творением и с нетерпением ждать в гости своих родных и близких людей.

Самостоятельное наружное освещение

При первом же возникновении вопроса «как сделать освещение двора своими руками?» нужно приступить к планированию всей системы дворового освещения, без этого не стоит начинать никаких монтажных работ.

В плане должны быть отражены точные места расположения всех осветительных приборов, их типы, продумать виды источников света, где будут находиться выключатели, какие и где проложены провода.

Обязательными для освещения являются входная калитка и крыльцо дома. Эти места, снабженные еще и датчиками движения, будут освещаться экономно только при приближении человека и позволят контролировать всю входную территорию.

Не стоит забывать про свет на детской площадке, в «шашлычной» зоне, возле стоянки вашего автомобиля, на входе в баню (сауну).

Не торопясь, нужно продумать план прокладки электрических кабелей: то ли по воздуху, то ли под землей. В первом варианте это делать проще, но провод нужен специальный, чтобы противостоять дождю, порывам ветра, снегопадам.

Второй способ укладки требует дополнительных затрат на копание траншей, закладки кабеля в металлорукав, но зато не будут влиять никакие погодные условия и кабель пролежит в земле долгие годы.

Нельзя забывать и про заземление! Проводку на улице стоит сделать из 3-х жильного кабеля.

Нужно определиться и с местом расположения распределительного щитка, чтобы к нему был удобный доступ. К разным осветительным веткам ставятся отдельные автоматы для отключения во время ремонтных работ.

Всю проектную осветительную часть стоит начинать параллельно с планировкой дорожек в саду, беседок, террас, патио, чтобы все детали вашего ландшафта смотрелись, как единое целое в одном дизайнерском стиле.

Освещение под навесом частного дома – Справочник домашнего мастера

Освещение под навесом частного дома

Освещение садового участка – это не только красиво, но и безопасно. Убедиться в этом может каждый, пройдясь ночью, например, по саду, а в руках держать только ручной фонарик.

Если грамотно обустроить систему садового освещения, ночью можно будет не только «легко» передвигаться по собственному участку, но еще и безопасно.

А если использовать декоративные подсветки для клумб и цветников, дорожек, ступенек и деревьев, Вы сможете создать замечательную атмосферу на приусадебном участке.

Уличное садовое освещение существует двух основных типов:

  • Функциональное
  • Декоративное

И так, рассмотрим более подробно каждый из них.

Функциональный способ освещения

Основная задача его – безопасно передвигаться по своему земельному участку в ночное время суток. Достаточно, как минимум, оснастить светом крылечко Вашего дома, около гаражное пространство, парковочную площадку или приусадебные дорожки.

Наиболее недорогим способом организации освещения является расположение светильников вдоль дорожки. Если участок довольно-таки небольшой, такого освещения будет больше, чем достаточно.

Организовывая уличное садовое освещение функциональным способом, важно учитывать:

  • Оборудование нужно выбирать долговечное. Иго можно будет использовать круглогодично.
  • Должна быть соблюдена гармония освещения между объектами на участке. Например, слишком яркий свет на дорожке – может быть дискомфортом для Вас, поэтому стоит его направить на беседку, кустарник и прочее, чтобы акцентировать внимание больше там.
  • Фасад Вашего дома должен быть наиболее освещаемым участком.
  • Желательно, чтобы вы могли просмотреть грани Вашего участка в ночное темное время суток.

Лампы можно использовать самые обычные, а также энергосберегающие или люминесцентные, у которых возможны разные способы крепления. На сегодняшний день все больше набирает популярность светильники в виде торшеров, выполненных в стиле Хайтек или ретро.

Просматривая фото садового освещения, Вы наверняка успели заметить, какие существуют разнообразные способы для его организации.

Можно использовать сферические типы светильников, представляющие собой органическую форму сферы, изготовленной из поликарбоната или карбоната. Она снабжена не слишком мощными лампами, благодаря чему неярко освещает участок и выполняет декоративную функцию.

Приборы освещения, работающие от солнца. Они могут зарядиться только в дневное время суток. Их не нужно подключать к электросети. А продержится такое освещение на протяжении всей ночи.

При организации освещения Вашего приусадебного участка, важно придерживаться основного правила, согласно которому светильные устройства стоит выбирать все же лаконичных форм, а также использовать скрытые варианты подсветки в том случае, если участок довольно-таки многоликий, большой и на нем присутствует много всего. Если же он небольшой, и на нем всего минимум, можете выбирать причудливых форм светильнички, которые будут светить разными цветами, или ретро-варианты светильников.

Выбирая светильное оборудование, важно учитывать некоторые особенности:

  • У продавца потребуйте сертификат, подтверждающий, что товар безопасен.
  • Просмотрите документ. В нем должна быть указана степень защиты товара, который Вы решили покупать.
  • Обязательно уточните, какой период гарантии действует на наружную часть осветительного элемента.
  • Обратите внимание на материал, используемый для производства изделия.

Декоративное садовое освещение

Любые декоративные элементы теряют свою привлекательность с наступлением ночи. Конечно, это все может быть и так до наступления рассвета.

А ведь может быть Вы захотите оформить декоративное садовое освещение, позволяющее подчеркнуть всю прелесть и красоту Вашего приусадебного участка.

К примеру, можно поставить прямо в землю небольшие прожекторы, которые будут изящно подсвечивать Ваши клумбы.

Садовое освещение без светильных устройств

При помощи светодиодного способа освещения можно создать скрытый вариант подсветки, при этом не понадобится использовать лампы, прожекторы или светильники.

Подсветка для водоемов

Такой вариант можно оригинально и завораживающе организовать при помощи разноцветной подсветки, если же использовать однотонную, водоем будет выглядеть благородно и значимо.

Дизайнерские способы для украшения сада

Ландшафтный дизайн собственного участка оформлять можно различными способами, которые Вы уже успели увидеть на фото садового освещения, представленного у нас на сайте. А ведь светильники самых необычных форм можно не только купить, но и сделать своими руками!

При декоративном освещении садового участка нужно знать, что:

  • Если участок достаточно большой, правильное использование осветительных приборов позволит сделать зонирование сада. В случае, если участок маленький, можно расширить его грани.
  • В том месте, где у Вас организовано место для отдыха, лучше всего подойдет мягкое освещение.
  • При использовании разноцветных ламп, они должны друг друга дополнять.
  • Также Вы можете использовать гирлянды или светодиодные полосы, если необходимо создать праздничную атмосферу.

И в конце хочется сказать, что заниматься вопросом освещения необходимо еще в процессе разработки будущего ландшафтного дизайна. Это правильно. И в таком случае экстерьер Вашего приусадебного участка будет уютным и оригинальным!

Освещение беседки в 3 вариантах плюс грамотное комбинирование и советы по монтажу — Своя беседка

Одинокая лампа по центру или торшер в углу могут как-то осветить беседку, но если человек потратился на сооружение красивой летней резиденции, ему естественно хочется, чтобы и освещение было достойным. Давайте разберем 3 вида освещения садовых навесов и террас, а практики найдут для себя рекомендации по грамотному комбинированию и обустройству разного рода светильников.

Секторальная освещенность беседки придает строению особый шарм.

Виды освещения летних навесов и беседок

Судя по бесчисленному количеству фото в сети, видов освещения летних строений существует множество, тем не менее, их всего три — это общее, местное и декоративное. А вся та красота, которую люди видят, получается в результате грамотного комбинирования. Но к комбинированию мы вернемся позже, а сейчас поговорим о видах.

Вариант №1: общее освещение

Пресловутую «лампочку Ильича» подвешенную на балку в центре беседки можно смело считать одной из разновидностей общего освещения, но на такой вариант мало кто согласен, уж больно она простая.

Одинокая лампочка под потолком беседки сейчас уже мало кого устраивает.

Совсем другое дело оригинальная люстра с несколькими лампами. С такой люстрой летний деревянный навес на даче или терраса в частном доме моментально превращаются в полноценное помещение. Но люстра в центре хороша для относительно небольшой квадратной или круглой беседки.

Оригинальная люстра по центру как вариант обустройства беседки.

Если у вас прямоугольный вытянутый навес, то в качестве общего освещения лучше использовать либо несколько потолочных светильников, либо бра на несущих стойках. Но в случае с бра их желательно крепить ближе к кровле, стандартная высота здесь колеблется в районе 1,8-1,9 м так лампы менять проще.

Еще один интересный вариант общего освещения — это светодиодные ленты по периметру потолка или на поперечных стропильных балках (если таковые имеются). Раньше мощность таких лент была небольшая, сейчас времена изменились и в продаже есть модели, не уступающие по мощности традиционным точечным светильникам.

Мощные светодиодные модели используются в качестве основного общего освещения.

Суммируя все вышесказанное, делаем вывод — общим называют верхнее освещение, которое равномерно распределяет свет по всей территории навеса и включается в одно касание.

Вариант №2: местное освещение

Назначение местного варианта заложено в самом названии, то есть свет направлен в конкретную точку и обеспечивает комфортную видимость только в определенном месте помещения.

Самыми распространенными вариантами считаются бра и торшеры. В беседках, оборудованных стационарными кухонными комплексами с барбекю, печью и прочими подобными приспособлениями активно используются светодиодные лампы и ленты, которые устанавливаются в районе рабочего стола.

Фонари над барной стойкой как вариант местного освещения.

Более того, к местному можно отнести и потолочный светильник, расположенный, к примеру, над кухонной зоной. В данном случае форма и мощность этого светильника не столь важна, главное, чтобы он включался и выключался отдельно и не зависел от общей системы.

Большой популярностью сейчас пользуются точечные светодиодные бра с направленным лучом и возможностью поворота. Зачастую такой осветительный прибор малозаметен, его задача давать мощный пучок света в определенную точку, а не украшать помещение.

Точечные поворотные бра как вариант местного индивидуального освещения.

Вариант №3: декоративное освещение

Если первые два вида несут функциональную нагрузку, то декоративный вариант больше предназначен для красоты. Каких-то определенных законов и стилей здесь не существует, если конечно не считать правила техники безопасности при обустройстве уличных осветительных электроприборов, но об этом чуть позже.

В декоративном секторе представлены 3 направления, их можно монтировать отдельно или компоновать между собой, хуже от такого симбиоза не будет.

ИллюстрацииРекомендации
Гирлянды. Едва ли не самым распространенным способом обустройства уличного декора считается использование гирлянд. Энергопотребление у современных гирлянд скромное, а главное цена на них значительно меньше, чем на люстру или бра.Плюс все подобные системы оборудованы блоком управления с возможностью регулировки и подбора комбинаций.
Подсветка. Следующее направление — это скрытая подсветка фасада беседки. Так если на альтанку (беседку с зазором между землей и полом) направить снизу прожектора, спрятанные в траве, то визуально она будет парить над землей.
Китайские фонарики. Сравнительно недавно к нам пришла мода на декор террас и беседок китайскими фонариками. Смотрятся такие украшения свежо, ново, а главное, эффектно, (по крайне мере пока).Для классических фонарей даже электричество не нужно, там вставляются свечи. Романтика, конечно, зашкаливает, но это опасно, поэтому лучше брать современные модели, к примеру, на батарейках.

Освещение под навесом частного дома

Освещение под навесом частного дома

Для любого продуманного экстерьера важна каждая мелочь, и хозяева дома могут потратить очень много времени на то, чтобы определиться с иллюминацией террасы.

Мы предлагаем вам простые варианты и расскажем, каким стоит делать освещение под навесом частного дома, чтобы придать вашему жилищу особый шарм и очарование.

Убедитесь сами в том, как просто можно преобразить собственный участок при помощи нескольких правильных источников света!

Частный дом – это место, где многие люди обитают круглый год, а потому здесь важно гармонично обустроить каждый уголок.

Терраса – это не просто зона, где можно выпить с домашними чаю за столом или укрыться в тени в зной, именно от внешнего вида навеса во многом будет зависеть то, каким именно окажется ваш очаг.

Будет ли это красивый и милый домик, навевающий мысли о семейном тепле, или же мрачноватое место, оказаться под крышей которого не слишком хочется.

Уличное освещение под навесом

Фото в дизайнерских каталогах стремятся внушить нам, что чем страннее и необычнее окажется освещение террасы, тем выгоднее подчеркнет это красоту частного дома. Однако так случается далеко не всегда. Так как терраса во многих случаях – это еще и крыльцо жилища, то развешивать здесь светильники и устанавливать фонари стоит с особой осторожностью.

Считается, что подход к дому и ступени должны быть максимально освещены. Действительно, если крыльцо слишком темное, то в вечернее время это будет заметно портить общее впечатление о вашем гнездышке, а еще это совсем непрактично. Однако лучше сразу оставить идею с ярким и слишком мощным освещением. Такая иллюминация будет неудачной и сразу лишит навес домашней теплоты.

Лучше всего выбирать лампы белого спектра, имеющего желтый оттенок. Именно такой вариант идеально подходит для подсветки крыльца и террасы, он не режет глаза и не выбивается из общего фона экстерьера.

Также обращайте внимание на мощность ламп, которые вы собираетесь покупать.

Здесь действует важное правило – лучше разместить на крыльце больше источников неяркого мягкого света, чем подвесить один очень мощный фонарь.

Освещение навесов зачастую выполняется в несколько этапов. Первым делом, принимаются за территорию у террасы. Именно здесь можно установить несколько фонарей, разливающих достаточно яркий свет.

Но тогда стоит учитывать, что особой необходимости в тщательной подсветке навеса уже не будет – расположенные в шаговой близости уличные фонари дают достаточно освещения.

В этом случае вполне можно будет обойтись двумя парными бра, которые можно подвесить по обе стороны от входной двери.

Узнайте, как правильно сделать план освещения двора.

А теперь более подробно разберем типичные ошибки и неудачные решения для освещения навеса:

  • Единичные источники света и асимметрия. Если вы решаете сделать крыльцо светлее и уютнее, то позаботьтесь о том, чтобы приобрести парные плафоны и фонари. Лучше всего визуально разделить дом на две равные части, чтобы размещать источники света зеркально по отношению друг к другу.
  • Парные светильники всегда выгоднее смотрятся, чем один фонарь или бра. Даже если во втором нет особой необходимости, его стоит купить хотя бы потому, что так внешний вид навеса будет значительно лучше.
  • Белый свет холодного спектра. Такие лампы обыкновенно используют в офисах, для подсветки бизнес-центров, банков, больниц и общественных организаций. Для частного дома, тем более – для наружной иллюминации, такой выбор категорически не подходит. Выбирайте лампы в пределах 3800-3200 Кельвинов.
  • Крупные люстры и фонари. Если дело касается крыльца частного строения, то лучше не выбирать массивные светильники. Чем аккуратнее и изящнее будут источники, дарящие свет, тем красивее и уютнее будет ваш дом. Если вы все же желаете добавить больших фонарей в экстерьер, то размещайте их вне террасы.

Для навеса прекрасно подойдут даже обыкновенные лампы накаливания. Они дают хорошее освещение и выглядят стильно в дизайне участка, а потому при необходимости вы можете выбрать этот доступный вариант.

Также лучше запомнить и то, что большой навес стоит освещать преимущественно подвесными светильниками. Так как площадь кровли будет велика, настенные бра просто затеряются под ней и не смогут дать равномерное мягкое освещение. Вот почему в этом случае стоит отдавать предпочтение ряду небольших лампочек на потолке (или даже совсем незаметным точечным источникам света).

А вот небольшой навес с короткой крышей лучше освещать, используя несколько настенных плафонов. При этом устанавливать их лучше в верхней половине, отступив от потолка примерно один метр.

Как сделать освещение под навесом своими руками

Для того, чтобы развесить на террасе красивые светильники, можно даже не отправляться в магазин. Если у вас есть достаточно времени и желания, то вы с легкостью сумеете создать оригинальные варианты для иллюминации навеса.

Что нам потребуется:

  • Обыкновенная стеклянная банка с крышкой
  • Лампочка
  • Электрический шнур
  • Патрон для лампочки
  • Вилка для розетки
  • Бечевка или небольшой канат для декора

Как сделать светильник для навеса

  1. Сперва вырезаем в крышке банки отверстие, подходящее по диаметру для патрона.
  2. Зачищаем электрический провод и подсоединяем его к патрону, а затем – и к вилке.
  3. Вставляем патрон в вырезанное отверстие, чтобы он плотно вошел в свой паз.

Очень хорошо смотрится на террасе загородного дома и самодельная гирлянда из маленьких галогенных лампочек, которую можно подвесить как под потолок, так и разместить на стене.

Но что бы вы ни выбрали для себя, помните о том, что крыльцо – не место для общего источника света. Потому не устанавливайте под навесом люстру или обыкновенный потолочный плафон. Лучше предпочесть несколько небольших лампочек или компактных фонарей, пару настенных бра или самодельные лампы для навеса на даче, если вам подходят лишь доступные и не слишком трудоемкие варианты.

А любителям архитектурного дизайна и классики мы предлагаем обзавестись местными источниками света в виде настенных бра, иллюминация которых направлена вертикально. Это позволяет акцентировать внимание на зоне под крышей и делает обстановку более праздничной и уютной. Именно такое освещение под навесом частного дома можно назвать оптимальным для небольших строений и загородных дач.

Вам это будет интересно

Освещение лестницы

Освещение садовых дорожек своими руками

Идеи для освещения беседки

Освещение для бассейна

Семейная Кучка

Освещение под навесом частного дома

Добрый день. Сегодня я (как и обещала) расскажу обо всех способах освещения нашего дачного навеса или перголы.

То есть – у нас есть зона отдыха (на крыльце или под специальным невесом, или под деревянной перголой)… и нам надо ее осветить – для вечерних посиделок.

В принципе это можно сделать – если обустроить ОЧАГ на даче (в специальной статье я уже рассказывала о 7 способах сделать место для огня на даче).

Но – очаг, он горит внизу… А нам надо осветить все сверху… Вот этим мы сейчас и займемся.

Итак… все идеи для освещения зоны отдыха — под навесом или перголой.

Идея первая – СВЕЧИ под перголой.

Если вы хотите уютно посидеть вечером на крыльце, под навесом или перголой…

Но у вас еще нет продуманного освещения во дворе. То можно воспользоваться временным вариантом подсветки для зоны отдыха на даче.

Обычные свечи, расставленные на садовой стремянке… Или импровизированные подсвечники за 5 минут — пара старых алюминиевых ложек, прибитых наспех гвоздем к столбу навеса или перголы.

Вот вам и готовое решение для вечернего освещения навеса или перголы.

Также можно свечки-таблетки опустить на дно баночек (из под майонеза или детского питания). Горлышко банки обматать проволкой или шнуром – и подвесить на вбитые в стенку навеса гвоздики.

А знаете КАК зажечь свечу внутри такой банки? Я знаю — это просто сделать при помощи длинной макаронины-спагетти. Оказывается сухие спегетти чудно медленно и ярко горят.

Или можно взять деревянную тростиночку или скрученную в трубочку бумагу.

А еще можно сделать настоящую СВЕЧНУЮ ЛЮСТРУ из обрезанных бутылок. Как обрезать бутылки и как самим сделать такую люстру я расскажу в отдельной статье «Люстра со свечами – делаем сами УРОК ДЛЯ НАЧИНАЮЩИХ».

Идея вторая – ВАЗОНЫ С ПОДСВЕТКОЙ

Такие вазоны с подсветкой можно купить насовсем, в вечное пользование… Или взять в аренду (есть компании, которые сдают такие светильники для украшения разных торжеств на природе (например, свадьбы во дворе). Расставляем их вокруг зоны отдыха — и получаем уютное освещение.

Питание таких вазонов происходит от батареек, или их можно подключить розеткой в сеть 220В. Тоже неплохая идея светильников под навес.

(им не нужно электричество)

А вот такие светильники не требуют электричества. Внутри них установлены маленькие солнечные батареи – в дневное время они накапливают аккамулируют свет.

И в вечернее время сами начинают светится. Включить или выключить их нельзя – внутри у них стоит датчик который сам улавливает наступление сумерек и включает светильник. И соответственно этот же датчки его выключает с наступлением утра.

Несмотря на хитрую технологию – они очень дешевые всего 5 долларов за штучку.

Фонари подвесные — под крышей перголы

Или можно на перголу или навес установить вот такие подвесые фонари – в классическом стиле под прошлый век. Чаще всего под перголу на даче или под навес вешают именно такие светильники.

Или можно рассмотреть более современные модели светильников под навес в стиле хай-тек.

Вот на фото именно такие современные светильники установлены по углам крыши перголы над зоной джакузи во дворе. Как самим сделать такую деревянную перголу я уже рассказывала.

Светильники на стене дома.

Или можно установить светильники настенные – прикрепить прямо к стене дома, рядом с которым находится пергола (или к опорному столбу перголы, навеса).

Овещение навеса — СПОТЫ (поворотные точечные светильники)

Такие точечные поворотные мелкие светильники — называют еще СПОТАМИ.

Споты могут иметь как светодиодный источник освещения, так и люминесцентныые лампы.

Также в них зачастую имеются преобразователи напряжения — то есть не надо отдельно устанавливать такой преобразователь (или подводить их к преобразователю напряжения в сети) просто установил подключили к проводке в 220 вольт и пользуйся. Поэтому такие споты – это просто идеальные светильники для навеса.

Светодиодная (или лампочная) гирлянда – для освещения навеса.

Или вот еще идея освещения перголы светодиодной гирляндой.

Можно купить несколько гирлянд для большей светоемкости.

Но если вас раздражают мигающие елочные светодиодики, то можно купить вещь посолиднее — с лампочками крупного размера — не светодиодными, а простыми люминесцентными.

Вот такую хорошую электро-гирлянду из люминесцентных лампочек . Забить в гугле «световая гирлянда» и списко выдачи подскажет где в вашем городе можно разжиться подобной вещицей.

Кстати не могу не дать ссылку на великолепный мастер-класс Евгения Сушникова – где он своими руками делает вот такую гирлянду (из провода, цоколей, лампочек и розетки).

Если вы чувствуете в себе смелого электрика – то попробуйте у Евгения отличный мастер класс в картинках (я бы его с удовольствием стырила для своего сайта… но наглости не хватает – поэтому вот вам ссылочка…

Вот – видите как чудно они смотрятся по краям деревянной обрешетки перголы.

Как делать для перголы вот такую раздвижную крышу-навес я рассказала в специльной статье «Как сделать крышу-навес для перголы на даче».

А еще – если поискать — в продаже можно найти очень даже красивые световые гирлянды в виде микро-фонариков.

Вот еще вариант подобного освещения…

Можно купить (в интернете много предложений) – светодиодный дождь. Вот как он выглядит… (на фото ниже)… такой будет стоить 70 евро… Он еще пригодится и на новый год. Отлично можно украсить дом.

А еще есть в продаже – светодиодные сетки… Вот такие (фото ниже).

Вот и все что я хотела рассказать о освещении навеса или перголы на вашем дачном участке.

Как видите – идей много – и много возможностей их реализовать.

Будет ЖЕЛАНИЕ – будет и СВЕТ…

Светлых вам идей… Светлых реализаций… и душевных «просветленных» посиделок уютными вечерами.

Светитесь на здоровье.

Ольга Клишевская, специально для сайта «Семейная Кучка».

Как оборудовать освещение под навесом для машины |

Освещение под навесом частного дома

Оборудованная крытая парковка на 1-2 авто на дачной или придомовой территории — хорошая альтернатива капитальному гаражному зданию.

Для ее постройки выделяется участок соответствующей площади: под щебень, бетонную заливку или тротуарную плитку.

Размер будущей стоянки зависит от габаритов автомобиля, общей площади придомовой территории и ее конфигурации. Для легковых авто подойдет площадка 2,5 х 5 м.

Если парковаться будет джип или минивэн, то выделите чуть больше земли: 3,5 х 6,5 м. Для двух авто, соответственно, размер стоянки увеличится вдвое.

По своей конструкции и способу размещения парковка может быть пристроена к дому или размещаться отдельно. Для защиты от солнечных лучей и осадков сооружается кровля (навес, козырек).

Если монтируют пристроенную к основному зданию площадку, то ставят 2 опорные стойки, а со стороны дома стропила и крышу крепят прямо к стене.

Можно накрыть конструкцию досками, шифером, поликарбонатом или металлопрофилем — что из материалов проще и доступнее, а также отвечает Вашим эстетическим предпочтениям.

Когда основа крытого паркоместа сооружена, наступает черед оснащения его осветительными приборами и электротехникой — чтобы пользоваться стоянкой было по-настоящему удобно.

Какие светильники можно ставить под навесом

Большую часть года Вы будете приезжать домой затемно. Чтобы парковать автомобиль и производить какие-то действия на стоянке было комфортно в том числе в темное время суток, площадку нужно оборудовать качественным освещением. Для этих целей покупают влагозащищенные светильники.

Важно выбирать степень влаго-и пылезащиты как минимум с IP44, а чтоб наверняка герметично и надежно — с IP65, для которых полностью исключена возможность попадания внутрь пыли и выполнена защита корпуса от водяных струй, падающих с любого направления.

Практичным выбором для крытой площадки станут длинные линейные светильники (ориентируйтесь на маркировку ЛПП). Они прочные, устойчивы к ультрафиолету и простые в монтаже — крепятся к опорной поверхности с помощью винтов или шурупов. Выбирайте модели длиной около 1-1,2 метра.

Бюджет на комфортное освещение стоянки небольшой.

Например, за полностью герметичную модель ЛПП VRO-LED-SH-40 с IP65 от «Евросвет» Вы заплатите около 8,5$, плюс потребуются докупить 2 линейные LED-лампы на 18 Вт по цене от 3,7$ за каждую. В итоге минимальная сумма за комплект составит около 16$.

Удобная альтернатива — светодиодные светильники уже в сборе с источником света. У того же производителя можно подобрать светильник в комплекте с лампами стоимостью от 14$ — это будет даже чуть дешевле.

А вот прожектор использовать не советуем. Их луч слишком направленный и может слепить, в отличие от равномерного рассеянного света LED-моделей.

Принимая решение, сколько нужно светильников для домашней стоянки, ориентируйтесь на свое представление о комфортной видимости.

Однако рекомендуется использовать более одного светильника и при установке располагать их друг напротив друга, чтобы избежать появления затененных участков.

Убедитесь, что свет будет падать не Вам в глаза, а на территорию подъездной дорожки и непосредственно площадки для авто.

Автоматическая подсветка парковки при обнаружении движения

Согласитесь, удобно, когда свет включается автоматически уже при подъезде к парковке. Организовать эту опцию несложно, если использовать датчик движения.

Выбирайте инфракрасный датчик: именно ИК-устройства в системах освещения используются в 99% случаев. Их функционирование основано на обнаружении движения теплового (инфракрасного) излучения объектов в радиусе действия.

Преимущества таких датчиков:

  • дальность обнаружения (до 15-18 метров у хороших немецких моделей),
  • возможность самостоятельной регулировки настроек. Полезно будет отрегулировать «под себя» дальность, угол и размер объектов, чтобы прибор не срабатывал на каждого проходящего мимо кота. Не менее удобно выставить необходимый Вам интервал отключения, чтобы свет не гас через мгновение после того, как автомобиль остановился;
  • доступная цена: чем меньше дальность действия, тем дешевле. Если Вам достаточно срабатывания с расстояния 2-3 метра, когда участок компактный, а подъезд к стоянке короткий, вполне подойдет самый бюджетный образец китайского производства.

Недостатками ИК-датчиков может быть отсутствие срабатывания:

  • на движение недостаточно прогретого автомобиля зимой, когда двигатель только завелся,
  • когда видимость перекрывается некой преградой (устраняется правильным выбором места установки).

К тому же, Вас могут раздражать ложные включения света: к примеру, на домашних или соседских животных. Смотрите в характеристики выбранной модели — там должна быть регулировка срабатывания на объекты определенных габаритов.

Не забудьте про усиленную влагозащищенность: выбирайте модели датчика для уличного размещения с IP55.

Существуют также микроволновые датчики, работающие по принципу отражения электромагнитных волн высокой частоты от движущихся объектов. Их на домашнюю парковку устанавливать нецелесообразно. Дело в том, что данные датчики реагируют на самые незначительные перемещения в радиусе действия и срабатывают даже через тонкие стены и перегородки.

Получается ситуация, когда лучшее враг хорошего: зачем Вам постоянные включения света при движении людей и собак на соседском участке? Тем более, стоимость СВЧ-датчиков как минимум в 4 раза выше, чем инфракрасных. Оставим их для работы в системах охраны.

Розетки и выключатели установки на улице

Если вы пользуетесь мощным домашним пылесосом или электроинструментами, то удобно, иметь прямо на парковке парочку розеток. Зачем таскать вечно путающиеся переноски? Правильно, лучше сразу организовать всё капитально.

Первый вариант: в ближайший щиток на DIN-рейку поставить 2-3 розетки и модульные переключатели. Функционально они проще, чем автоматические выключатели (хотя выглядят похоже), соответственно, в 2 раза дешевле.

Второй вариант: поставить влагозащищенные розетки и выключатели прямо под навесом. Такие варианты представлены в ассортименте многих знакомых брендов. Вы можете выбрать вполне доступные по цене и эффективные устройства — полностью герметичные (IP54) и ударопрочные: например, специальная серия «Форс» от IEK.

Среди премиальных «европейцев» хорошие отзывы заслужила влагозащищенная серия «Plexo» от именитого Legrand. Тоже герметичные (IP55), но выполненные в более стильном дизайне. Правда, дешевле будут именно IEK, причем в 3-4 раза.

Чтобы система работала на 100%

Чтобы элементы системы работали слаженно, всю электротехнику нужно подбирать только в специализированном магазине. И не вкоем случае не на базаре. Это сэкономит время и, как показывает практика, бюджет. Выбирайте:

Источник http://mygreensoul.ru/chto-takoe-datchik-sveta-v-avtomobile-kakoi-datchik-sveta-dlya.html

Источник http://kitchen-land.ru/kak-rabotaet-datchik-sveta-v-avtomobile-datchik-osveshcheniya-doma-svetovye/

Источник http://electricdo.ru/osveshhenie-pod-navesom-chastnogo-doma.html

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
