Выбираем светодиодную ленту для дома. Освещение светодиодной лентой: преимущества, выбор оборудования, правила монтажа

Развитие полупроводников дало нам возможность разнообразить освещение, оформление помещений. Ведь подсветка — не столько источник света, сколько прием декорирования. Как выбрать светодиодную ленту для подсветки или освещения и будем обсуждать.

Светодиодная лента — полоса тонкого диэлектрика с нанесенными на нее токопроводящими дорожками, на которые напаяны светодиоды и токоограничивающие резисторы. Поставляется обычно в бобинах по 5 метров, может нарезаться, но только по определенным линиям разреза. В зависимости от типа ленты, линии разреза находятся на расстоянии 2,5-10 см.

Виды светодиодных лент

Какая нужна светодиодная подсветка, какого цвета, решить надо заранее. Она может быть белой или цветной, причем любого оттенка. Белый, красный, синий и зеленый — эти цвета можно найти везде, в любой торговой точке. Оттеночные цвета же придется поискать в специализированных магазинах.

Но выбрать светодиодную ленту по цвету еще не все. Надо решить какой она будет — RGB или SMD. Для этого разберемся в их типах и в том, чем они отличаются.

По типу свечения есть ленты:

  • Одноцветные , обозначаются SMD, выдают световой поток определенного цвета (белый, красный, синий, зеленый, могут быть и другие оттенки).
  • Многоцветные , обозначаются RGB. Работают совместно с контроллером и пультом дистанционного управления, при помощи которых изменяет свой цвет. То есть, одна и та же ЛЭД лента может выдавать разные цвета.

Одноцветные LED ленты могут быть белого, синего, красного, зеленого цвета. Они относительно недороги (самые дешевые — белые, остальные немного дороже). Еще можно найти и других оттенков — малинового, розового, сиреневого, бирюзового и т.д. Цена на них выше, светят они обычно не так ярко (при одинаковых размерах кристалла). Для подключения к сети 220 В монохромных светодиодных лент нужен адаптер, так как питаются светодиоды от напряжения 5, 12 или 24 В.

Адаптер питания LED — это устройство, которое преобразует переменное напряжение 220 В в постоянное (5/12/24 В), необходимое для работы светодиодной ленты. Зачастую адаптер называют блоком питания.

Кроме адаптера, никакого другого дополнительного оборудования не нужно. Разве что вы хотите менять интенсивность света по своему желанию. Тогда нужен специальный контроллер.

RGB светодиодные ленты, теоретически, выдавать могут любой оттенок. Зависит это от качества кристаллов и от органов управления. Найти RGB-ленты несложно — есть практически в любом магазине светотехники, но стоят они дороже монохромных. К тому же для подключения многоцветной ЛЭД ленты, кроме адаптера питания, необходим еще контроллер и пульт управления.

Существуют светодиодные ленты и на 220 В — как правило, их используют для уличной подсветки и подсветки витрин магазинов. Для их подключения не нужен блок питания, но нужен выпрямительный мост.

Как выбрать светодиодную ленту: RGB или SMD

Для тех, кто еще не сталкивался со светодиодной подсветкой, интересным кажется использование многоцветных светодиодных лент RGB. Возможность менять цвет освещения кажется заманчивой. На самом деле, интересно этим заниматься только первые недели две. Потом игрушка надоедает, выбирается определенный цвет и на этом останавливаются. С учетом того, что RGB лента стоит дороже, для нее необходимо приобретать еще и контроллер с пультом, такое решение не кажется разумным. Но, если хочется, — всегда пожалуйста.

Если вы решаете, какую выбрать светодиодную ленту — многоцветную или монохромную — помните, что монохромная LED лента с кристаллами того же размера дает света раза в 3 больше, чем многоцветная. Связано это с устройством RGB светодиодов. В них, в каждом светодиоде, запаяно по три небольших кристалла — красного (R — red), зеленого (G — green) и синего (B — blue) цвета. Отсюда и название RGB по первым буквам цветов в английском языке. То есть, RGB светодиод сделан из трех маленьких кристаллов. И, даже если гореть будут по максимуму все три (что случается очень редко), света они будут давать намного меньше, чем один большой такого же размера.

Технические характеристики светодиодных лент

Выбрать светодиодную ленту по типу — это только начало. Дальше надо определиться с мощностью свечения, размерами кристаллов, их количеством на одном метре, степенью защищенности. Это все технические характеристики LED лент, с которыми надо определиться.

Размеры кристаллов, их количество на метре

Светодиодные ленты собирают из кристаллов различного размера. Размер светодиодов пишут в маркировке после аббревиатуры, обозначающей тип ленты. Например, SMD 5050 или RGB 3528. Это означает, что первая собрана из светодиодов размером 5*5 мм, вторая — размером 3,5*2,8 мм. Вообще, они бывают разные, но приведенные два — самые популярные.

Как понимаете, чем более крупные светодиоды, тем ярче свет они выдают. Но это еще зависит от качества кристаллов. Часто одинаковые по размерам светодиоды светятся по-разному. Есть отличия в температуре света и яркости, порой очень даже большие.

Кроме размеров светодиодов, выбирать светодиодную ленту надо по количеству диодов на одном метре. Они могут быть расположены в один ряд — тогда количество — 30, 60 или 120 штук на метр. Питаются светодиоды от постоянного напряжения 12 В. Чтобы , нужны специальные адаптеры. Есть светодиодные ленты с двумя рядами кристаллов — они выдают более мощный световой поток. На одном метре может быть 140 или 240 кристаллов. Для двухрядных моделей необходимо питание 24 В .

Световой поток

Чем больше концентрация кристаллов на одном метре, тем больше света. Это понятно, но какую же лучше выбрать? Зависит от способа использования. Если нужна только декоративная, интерьерная подсветка, выбирают обычно однорядные ленты на 30, 60 или 120 штук светодиодов. Расчеты в этом случае не делают. Выбирают по внешнему виду и тому, насколько яркое свечение вам надо. Для того чтобы было какое-то представление о том, какое количество света выдает монохромная ЛЭД лента, в правом столбике таблицы приведен эквивалент лампы накаливания.

Если же светодиодная лента рассматривается как источник света, имеет смысл использовать однорядные на 120 элементов или любые двухрядные. Какие именно можно сказать после расчетов.

Как подобрать мощность и длину

Освещенность жилых, производственных и общественных помещений нормируется. Освещение каждого помещения должно быть не ниже нормы (больше — можно). Если светодиодная лента используется как дополнительный источник света, от нормы отнимаем световую мощность основного источника света. Оставшуюся часть и должна выдавать подсветка. Но так как со временем яркость свечения светодиодов снижается, надо брать с запасом 20-25%.

Расчет мощности и длины светодиодной ленты на этом почти окончен. Надо теперь подобрать ленту так, чтобы она была нужной длины и выдавала света нужное количество. Большая точность не нужна, так как если будет темно, лампы в основном источнике света можно поменять на более мощные или поставить дополнительные светильники. Но цифра должна быть близкой.

Пример подбора светодиодной ленты для подсветки. Например, надо сделать подсветку жилой комнаты площадью 21 квадратный метр. В ней будут , которые будут выдавать 1800 Лм. По нормам (таблица выше), на один квадратный метр должно приходиться не меньше 150 Лм света. Для всей комнаты должно быть 21 м² * 150 Лм = 3150 Лм. Вычитаем световую мощность потолочных светильников: 3150 Лм — 1800 Лм = 1350 Лм.

Теперь надо подобрать светодиодную ленту суммарной мощностью не менее 1350 Лм. Для начала определимся, что она будет идти по периметру потолка. Периметр комнаты — 19,5 метров, значит и лента будет иметь такую же протяженность. Теперь ищем, какую мощность должен выдавать метр подсветки: 1350 Лм / 19,5 м = 69,2 Лм. То есть, наша подсветка должна давать не менее 70 Лм.

Далее, подбираем тип ленты по таблице (в предыдущем пункте). Самый близкий световой поток у SMD 2835 с плотностью 30 штук на метр — 150 Лм. Так что запас у нас будет более чем солидный. Если хотите, можно найти с более мелкими светодиодами или закрепить подсветку не сплошной полосой, а лишь участками. Еще можно установить регулятор мощности свечения — чтобы была возможность изменять яркость света. В общем, варианты есть, и их много.

На случай, если иных источников освещения не планируете, надо делить исходную цифру на предполагаемый метраж ленты. В данном случае это 3150 Лм / 19,5 м = 161,5 Лм. Для такой подсветки надо выбрать светодиодную ленту SMD 2835 с плотностью 60 штук на метр. Меньше брать нельзя — будет темно.

Класс защищенности

Есть еще такая техническая характеристика светодиодных лент как . Она обозначает насколько изделие защищено от воздействия пыли, влаги. Для этого после аббревиатуры IP стоят две цифры. Первая обозначает степень защиты от пыли, вторая — от влаги. Подбирать степень защищенности светодиодной ленты надо исходя из условий ее эксплуатации:

  • В жилых помещениях, на кухне достаточно IP20.
  • Во влажных помещениях — ванной, бане, бассейне — IP43/44.
  • Для подсветки на улице подойдет светодиодная лента IP 54/55.
  • Для подсветки воды бассейнов, фонтанов и т.д.- IP 67/68.

Обратите внимание: брать LED ленту с большим IP (большие цифры) можно, с меньшим нельзя, так как она очень быстро выйдет из строя. Но тут тоже есть нюансы. Первый. Негерметичная светодиодная лента с IP20 лучше герметичных отводит тепло, так как нет оболочки, которая это тепло задерживает. При монтаже это надо помнить (о важности отвода тепла чуть ниже). Второй момент: герметичные светодиодные ленты дают меньше света. На то есть две причины. Первая: оболочка задерживает/отражает лучи. Вторая: производители используют менее мощные кристаллы чтобы было проще соблюдать тепловой режим эксплуатации.

Обычно меньшая световая мощность отражена в технических характеристиках: стоит меньшая цифра и ее надо использовать в расчетах. Если мощность не уменьшена, вариантов два. Либо производитель лукавит, либо действительно использует мощные светодиоды. Во втором случае придется продумывать систему эффективного отведения тепла. Например, LED ленты запаянные в герметичную трубку используют только в воде, которая намного лучше отводит тепло, чем воздух.

Как выбрать качественную светодиодную ленту

Особенность светодиодов в том, что качество кристаллов определить может только профессионал, да и то не всякий. Обычный человек ничего не поймет. Тем более в таких мелких кристалликах размерами в несколько миллиметров. Этим и пользуются недобросовестные производители. И именно этим и объясняется значительный разброс цен: хорошие кристаллы и комплектующие стоят дорого.

Тем не менее не факт, что купив дорогую ленту, вы получите изделие, которое будет работать годы. Как, впрочем, и наоборот. Можно купить самую недорогую и она будет работать очень долго и без проблем. Так что же делать? Выход есть: смотреть на качество пайки, расположения деталей, на то насколько ровно залито защитное покрытие и на другие-прочие мелочи, которые говорят о культуре производства. Если светодиоды и резисторы расположены криво, пайка неровная, края ленты кривые… Ищите другой вариант. Вряд ли светодиоды тут хорошие.

Хороший признак — наличие логотипа кампании-производителя. В этом случае велика вероятность того, что предприятие нацелено на долгосрочную перспективу, и уж откровенный брак не выпускает.

Есть еще несколько приемов, которые помогут определить качество светодиодной ленты:

Провести все эти эксперименты не слишком сложно, а они помогут выбрать светодиодную ленту хорошего качества.

Что надо, чтобы светодиодная лента работала долго?

Как известно, со временем, светодиоды деградируют — теряют свою прозрачность, снижается яркость. При нормальных условиях эксплуатации и высоком качестве кристаллов, этот процесс занимает десятилетия.

Так почему же иногда светодиодные ленты так быстро приходят в негодность, дают намного меньше света? Обычно это происходит из-за перегрева. Для светодиодов, нормальная температура — не выше 40°С, а при длительной работе они могут нагреваться до 80°С и более. При перегреве они деградируют в разы быстрее. Буквально за неделю эксплуатации при повышенных температурах они могут потерять в яркости в два раза. Так что при монтаже светодиодных лент крепите их на специальные алюминиевые профили с прозрачной крышкой. Они являются одновременно и защитой от пыли/влаги и работают как радиаторы, отводя тепло от светодиодов.

Профили для монтажа светодиодной ленты есть самые разные. Это пример встраиваемого в мебель

Но алюминиевые профили недешевы. При необходимости их можно заменить хоть на стальные полосы. Тепло отводиться будет не так хорошо (ниже теплопроводность), но все-таки лучше, чем вообще без радиатора.

В прежние времена, в эпоху ламп «внутреннего сгорания» кроме как небольших прожекторов с цветными или прозрачными стеклами ничего не было. Даже если и хотели интерьер оформить нарядно, то в условиях квартиры это было сделать невозможно. В нашем веке наиболее популярны в дизайне стали светодиодные ленты 12в для подсветки потолка. Их возможности позволяют реализовать любые дизайнерские идеи цветового оформления. Но как правильно выбрать, чтобы потом не переделывать все светодиодное освещение, это я подробно напишу. Описанные правила выбора относятся не только к потолочным.

  • 1. Характеристики и параметры
  • 2. Как выбрать лучшую
  • 3. Советы на основе практики покупок в Китае
  • 4. Устройство
  • 5. Пример обмана на SMD5630
  • 6. Виды и типы
  • 7. Отличие ленты для дома от уличной
  • 8. Срок службы
  • 9. Производители
  • 10. Классификация и применение

Характеристики и параметры

Влагозащищенная и водозащищённая IP67 и IP68

Основные технические характеристики светодиодных лент для подсветки потолка и помещений:

  1. вид установленных светодиодов, основные SMD 3528, 5050, 5630;
  2. потребляемая мощность Ватт на метр;
  3. количество светодиодов нам метр;
  4. цвет, одноцветная или трехцветная RGB;
  5. напряжение питания 12В, 24B, 220B;
  6. степень защиты от влаги, самые защещенные IP65, IP67, IP68;
  7. способ монтажа, торцевая, угловая, DIP или обычная;

Как выбрать лучшую

Придется разобраться в характеристиках и производителях, чтобы выбрать лучшие комплектующие для . Большая часть читателей этой статьи заходила в китайские интернет-магазины и видела там недорогие модели, и думали, что там выгодней будет. Это получается из-за завышенных характеристик и вы не знаете что у неё самое плохое качество.

Коллега покажет и расскажет как выбирать и подключать.

Не покупайте в китайских магазинах, в них используются низкокачественные светодиоды на которые неизвестны характеристики и они никак не сертифицированы. Продавец фактически не дает гарантии, да делать пересылку на возврат придется за свои деньги. А если вы начитались хороших отзывов, то их публикуют после покупки, а не после эксплуатации. И отзывы пишут не специалисты, а те, кто в этом не разбирается, потому что профессионалы там не покупают. Многие просто верят, что на Aliexpress дешевле и не задумываются о качестве. Более-менее хорошая китайская стоит столько же в России.

Фото товара в магазине может быть другим, а получите товар подвального изготовления вручную.Как на примере с кривой пайкой, паяли руками, а не станком.

По отношению цена/качество вам подойдет изделие среднего ценового диапазона. Потратьте немного своего времени и найдите хороший отечественный магазин, они как правило редко завышают параметры.

У китайцев можно покупать диммеры, блока питания, RGB контроллеры, блоки управления. Но в самых дешёвых завышают мощность, может оказаться, что электронный трансформатор вместо положенных 100W потянет только 70-80W. Чтобы доказать это продавцу, вам потребуется постараться, провести измерения приборами и показать это вовремя диспута на торговой площадке Aliexpress. Но это тоже не гарантирует решения спора в вашу пользу, в лучше случае вы получите 10-20% потраченной суммы назад.

При сегодняшнем курсе доллара в 64 р. при покупке в Китае вы получите качество хуже чем в России за эту же цену.

Устройство

Рассмотрим, как она работает на простой схеме. LED лента для подсветки потолка питается от 12 вольт, для каждого диода требуется напряжение 3,5В. Для питания 3 штук напряжение должно быть минимум 10,5В. Поэтому они подключаются последовательно по 3 штуки, а ток задаётся резистором. Резать можно только в отмеченных местах, между этими блоками.

Если один из светодиодов перегорает, то перестают светить только 3 штуки, на остальных это никак не сказывается.

Пример обмана на SMD5630

Сейчас многие покупают светодиодную ленту 12в на SMD5630 и предпочитают делать это в Китае, думают что будет выгодней. Они хотят купить мощную и не дорого, но забывают про обман. Она пользуется самой высокой популярностью. Многие купившие радуются, светит ярко, все классно. Это потому, что они покупают ленту на 12 вольт впервые и не знают какие параметры должна быть. На Aliexpress я выбрал самую продаваемую на СМД 5630, в том числе и цветная. Но пример будет на белых диодах.


Китаец обещает:

  • яркость на один диод 36-40 люмен,
  • плотность на 1 метр 60 led/м.,
  • всего 300 штук leds;
  • длина 5 м.
  • цена 350р.

После покупки 5 метров, клиент измерил мощность, ток получился 2,5А, то есть мощность будет 30W. Как же так? ведь один диод должен потреблять 0.5W, то есть 300 штук будут потреблять 150W, а у нас всего 30W.
30W делим на 5 м. = всего 6W на 1 метр.

Сравним с обычной SMD5050
Как вы видите на картинке, мы имеет характеристики:

  • 14,4 Вт/м.;
  • 60 led/м.;
  • длина 5 м.;
  • стоимость 128р.

Сравниваем потребление: СМД5050 в 2,5 раза мощнее, чем китайская 5630.
Достаточно 2 метра 5050 чтобы получить 30W, вместо 5м.

Сравним стоимость при 30W:

  • 5630 на 30W стоит 350 руб.;
  • 5050 на 30W стоит 260 руб..

Думаю наглядно объяснил и показал, как китайские магазины обманывают вас, к тому же вы не получаете никакой гарантии, ждать посылку надо 3-4 недели.

Виды и типы

Особо хочу отметить продукцию китайского производства на слабых светодиодах. На них не указывается производитель, поэтому невозможно написать отзывы или найти их. Китайцы в стандартный корпуса 2835, 5630, 5730 ставят слабые светоизлучающие кристаллы, обычно в 3-5 раз слабее, чем на брендовых. Визуально вы не отличите китайский от качественного, например, если будете покупать на Aliexpress. Но Алиэкспресс может вернуть вам деньги частично через диспут, если продавец вас обманул и вы сможете это доказать.

Таблица мощности фирменных

Диодов
на 1 метр
2835 3528 5050 5050×2
двойная
15 1,2 3
30 6 2,4 6 6
60 12 4,8 12 12
72 14,4 5,8 14,4
120 24 9,6 24 24
240 48

Реальные мощность китайских

Диодов
на 1 метр
2835 3528 5050 5630, 5730
15 2,5
30 3 1,5 4,5 4,5
60 5,5 3 9 9
72 6,5 3,6 11 11
120 11 6 18 18
240 22 12 36 36

Пользуясь этим отечественные и зарубежные интернет-магазины продают её с завышенными характеристиками.

Отличие ленты для дома от уличной

Уличная на 220В, в силиконовой оболочке

Под уличной светодиодной лентой чаще всего подразумевают с питанием прямо от сети 220В, она является альтернативой дюралайту. Она выполняется в силиконовой или ПВХ оболочке. При наличии такой защиты обычную на 12В и 24В тоже можно назвать уличной. Уличной можно для питания требуется только диодный мост, который делает из переменных напряжения постоянное полярное.
У неё есть некоторые отличия по сравнению с обычной на 12 вольт:

  1. длина цельного куска может достигать 100м., на улице обычно используют большой длины. У меня в городе так украсили башенный кран на новый год;
  2. вместо блока питания нужен выпрямитель стоимостью 50 руб. мощность которого до 700-900W. Которого достаточно, чтобы запитать 80м. на светодиодах SMD 5050;
  3. из минусов, она режется только по кратно 1 метру по 60 диодов;
  4. у неё мерцание с частотой 100 герц, которого нет у домашних;
  5. требуется соблюдать технику безопасности из-за напряжения 220 вольт.

Не используйте диодные ленты на 220V для дома, она мерцает с частотой 100 Герц, а это негативно сказывается на здоровье и самочувствии. Устанавливать можно на улице или подсобных помещениях. Если вы используете рабочей зоны, или других небольших участков, то это еще допустимо, но все равно не безопасно.

Использование питания на 24V вместо 12V увеличивает длину подключаемого цельного отрезка в 2 раза. Более высокое напряжение увеличивает проводимую мощность медного основания.

Срок службы

Срок службы светодиодной ленты 12в для подсветки потолка зависит от условий эксплуатации. Если она работает в требуемых температурных и электрических условиях, то она проработает положенные 20-50 тыс. часов. По международным нормам по истечение указанного срока работы её яркость снизится на 30%, но не все следуют этим правилам, могут использовать 50%. Чем дороже стоит, тем лучше светодиоды установлены, ресурс может быть и 50,000 часов,

Если вы сэкономили на алюминиевом профиле для отвода тепла, то ждите перегрева. Ресурс можно продлить, если вы купите помощней, но эксплуатировать будете в щадящих условиях. Например, вы купили модель SMD 5050 на 14,4 Вт/м., но она требует профиль если потребление электро энергии выше 10 Вт/м. На источниках питания типа электронный трансформатор есть регулятор выходного напряжения, маркируется как «ADJ». C его помощью вы понизите мощность до 8-10 Вт/м. Светодиоды будут светить в режиме ниже номинального, что увеличит их ресурс.

Производители

В России наибольшим спросом пользуются ниже указанные бренды, которые хорошо зарекомендовали себя и в производстве светодиодных ламп. Можно смело покупать, качество проверено. В отличие от безымянной китайской светодиодной ленты 12в, про фирменную пишут отзывы и они дорожат своей репутацией. Вы получаете гарантию, что она скоропостижно не скончается, переделывать освещение дорого и долго. Отечественные производители не завышают технические характеристики, это может сделать только магазин. Но это можно проверить, зайдя на официальный сайт производителя.

  1. Feron, Ферон;
  2. Camelion, Камелион;
  3. Arlight, Арлайт;
  4. Gauss, Гаусс;
  5. Era, Эра;
  6. Jazzway, Джазвей;
  7. Navigator, Навигатор;
  8. Dreamled, Дримлед.

Классификация и применение

Хорошее познавательное видео про использование в светодиодном освещении для авто, для потолков и помещений в зависимости от типа. Принцип работы многоцветных RGB цветных.

Описание. Срок службы 3-6 месяцев. Быстро теряет яркость. Часто выгорают светодиоды. Скотч слабый, легко отклеивается. Свет неприятный, радости от него никакой. Для подсветки потолков НЕ подходит (поэтому, у нас нет светодиодных лент эконом-класса).

Как распознать? Низкая стоимость (50 — 100 руб./метр). Нет названия производителя на упаковке и на ленте. А сама она тонкая, как тряпочка.

2. Светодиодная лента «Стандарт»

Описание . Хорошая, надежная лента. Прослужит вам 3 года и не потеряет яркость. Лента выдает чистые базовые цвета (красный, синий, зеленый). Но, в отличии от дорогих лент класса Люкс, она плохо их смешивает. Приятных, мягких полутонов с этой лентой вы не получите.

Например, нет желтого цвета . Вместо него – зеленый. Нет уютного оттенка свечи (всем нравится) и других приятных оттенков. Поэтому, для этой ленты нет смысла использовать дорогой контроллер на 60 цветов. Есть режим белого освещения. Но свет имеет синий оттенок.

Применение. Если вам достаточно 7 цветов. Если вы делаете подсветку не более, чем на три года. Если у вас есть люстра и режим белого освещения вам не нужен. То смело приобретайте ленты Стандарт.

Как распознать? На упаковке и на ленте указан производитель. Есть гарантия, сроком 1 год. Когда берете в руку, есть ощущение добротности. Т.е. это не «тряпочка», которую боишься нечаянно порвать.

3. Светодиодная лента «Люкс»

Описание. По сравнению с лентой Стандарт, свет намного приятнее. Более яркий, насыщенный, хорошо рассеивается и мягко растекается по потолку. Хочется просто сидеть на диване и любоваться этой красотой.

Кроме базовых цветов (красный, синий, зеленый), лента идеально передает полутона (розовый, оранжевый, желтый, голубой и др.). За счет хорошего смешивания, цвета получаются сочные, насыщенные.

Самое главное! Есть свет свечи (очень приятный, всем нравиться). Ради него одного стоит ее приобретать. Помните, как в детстве иногда отключали свет и родители зажигали свечи. Было в этом что-то волшебное. У обычных светодиодных лент оттенок свечи либо отсутствует, либо бледный и не такой атмосферный.

В режиме белого освещения, свет реально белый, синевы почти нет (у обычных лент вместо белого света, голубой). Срок службы 10 лет.

Как распознать? Упаковка выглядит премиально. Указан производитель. Внутри находится паспорт на русском языке. В названии присутствует слово «Люкс». Гарантия 2 года. Лента толстая, провода толстые. На упаковке и на ленте присутствует код цветности BIN.

Режим белого освещения

У всех многоцветных лент есть режим белого освещения. Однако, свет не чистый белый, а смесь красного, синего и зеленого. Из-за этого, он имеет синеватый оттенок. Вот фотография, на которой мы сравнили белый свет от разных светодиодных лент.

Многоцветная Стандарт в режиме белого имеет синий оттенок. Люкс почти белая. Но она значительно уступает Белой Люкс. Белая лента дает свет, наиболее приближенный к натуральному солнечному. При таком свете комфортно читать, писать, заниматься делами.

Вывод:

Для многоцветной подсветки потолка, лучше использовать светодиодную RGB- ленту класса «Люкс» SMD 5060 – 30 LED (60 LED) . Потому, что:

  • Срок службы 10 лет
  • Выдает 60 приятных оттенков и полутонов
  • Имеет свет свечи (всем нравится)
  • В режиме белого освещения, свет почти белый
  • Вызывает радость и повышает настроение

Это искусственный источник света, представляющий собой узкую гибкую ленту с проводниками, длиной до 5 м, на которой равноудаленно установлены светодиоды. Светодиоды на ленте разбиты на группы. Каждая группа состоит из нескольких включенных последовательно светодиодов и является законченной схемой, что позволяет разрезать ленту поперек на отрезки любой длины кратной длине одной группы.

Светодиодные ленты

Светодиодные ленты выпускаются монохромные, светящиеся только одним цветом (красным , синим , зеленым , желтым или белым ) и универсальные (R G B ), цвет свечения которых можно изменять самостоятельно с помощью пульта дистанционного управления, включая один из основных цветов или выбирая любой, существующий в природе.

Возможно также включать режим, при котором цвет свечения светодиодной ленты будет плавно меняться во всем диапазоне с заданной скоростью изменения во времени.

R G B светодиодные ленты

По организации излучения света R G B светодиодные ленты бывают трех типов.

У первого типа ленты используются светодиоды LED-R-SMD3528 или LED-R-SMD5050 (красный ), LED-G-SMD3528 или LED-G-SMD5050 (зеленый ) и LED-B-SMD3528 или LED-B-SMD5050 (синий ), припаянные по три штуки рядом повторяющимися триадами по всей длине ленты. Изменение цвета свечения ленты достигается групповым изменением интенсивности свечения светодиодов каждого цвета. Такие светодиодные ленты хорошо подойдут для подсветки интерьера в случаях, когда светодиоды спрятаны от глаз человека. Если светодиоды будут видны, то изменение цвета свечения будет менее эффективным.

R , G и B светодиоды серии SMD3528 имеют размер 3,5×2,8 мм 2 и излучают световой поток от 0,6 до 2,2 люменов, в зависимости от цвета свечения. Светодиоды серии SMD5050 по размеру больше (их размер 5×5 мм 2) и соответственно светят ярче, световой поток составляет в зависимости от цвета свечения от 2 до 8 люменов. Поэтому по размеру припаянных светодиодов на ленте, даже не зная технических характеристик, легко определить какая из них будет светить ярче.

Во втором типе лент применяются R G B светодиоды серии LED-RGB-SMD3528 или LED-RGB-SMD5050. Отличительная особенность этих светодиодов в том, что в одном корпусе смонтированы сразу три светодиода – красный , зеленый и синий . Поэтому световой поток у у них намного меньше и составляет у LED-RGB-SMD3528 всего 0,3-1,6 люменов, у LED-RGB-SMD5050 всего 0,6-2,5 люменов. Но благодаря тому, что излучатели цветов расположены практически в одной точке, достигнута высокая эффективность градации цветов.

Совсем недавно появился новый тип светодиодов WS2812B (имеет четыре вывода) и WS2812S (имеет шесть выводов). По геометрически размерам и внешнему виду эти светодиоды не отличаются от LED-RGB-SMD5050. Однако благодаря установке в корпусе светодиодов WS2812 ШИМ-контроллера WS2811 появилась возможность каждым из светодиодов, установленных на светодиодной ленте управлять персонально всего по двум проводам.

Таким образом, у дизайнеров появилась возможность изменять цвет свечения любого участка ленты вне зависимости от ее длины по своему усмотрению. Широкое распространение светодиодной ленты, созданной на базе светодиодов WS2812, сдерживается высокой ценой и необходимостью применения дорогостоящего специализированного контроллера. Без подачи с контроллера управляющего сигнала на светодиод WS2812 он светить не будет.

Маркировка светодиодных лент

Маркируются светодиодные ленты всеми производителями, как правило, по единому международному стандарту. Класс защиты в маркировке обозначается в соответствии с требованиями стандарта защиты электрооборудования от воздействия внешних факторов IEC-952.

Справочная таблица маркировки светодиодных лент
Порядковый № буквенной или цифровой последовательности в маркировке Обозначение в маркировке Расшифровка обозначения
1 (источник света) LED Светодиод
2 (цвет свечения) R Красный
G Зеленый
B Синий
RGB Любой
CW Белый
3 (вид выводов у чипа) SMD Безвыводынй чип для установки не посредственно на печатную плату
4 (геометрический размер корпуса источника света) 5050 в примере 5 мм×5 мм
5 (количество светодиодов на метре длины) 60 штуки
6 (класс защиты от воздействия внешних факторов) IP Класс защиты в маркировке обозначается в соответствии с требованиями стандарта защиты электрооборудования от воздействия внешних факторов IEC-952
7 (первая цифра после IP, защита от проникновения твердых предметов)
0 Нет защиты
1 От проникновения тел диаметром 50 мм и более
2 От проникновения тел диаметром 12 мм и более, длиной не более 80 мм
3 От проникновения тел диаметром 2,5 мм и более
4 От проникновения тел диаметром 1 мм и более
5 Допускается попадание пыли в количестве, недостаточном для нарушения работоспособности оборудования
6 Попадание пыли не допускается
8 (вторая цифра после IP, защита от попадания жидкости внутрь корпуса) 0 Нет защиты
1 От вертикально падающих капель воды
2 От капель воды, падающих под углом 15°
3 От капель воды, падающих под углом 60°
4 От воды, разбрызгиваемой под любым углом
5 От струи воды, разбрызгиваемой под любым углом
6 От сильной струи воды (100 л/мин, 100 кПа)
7 От попадания воды при погружении на глубину до 15 см
8 От попадания воды при длительном погружении

Рассмотрим, например, как расшифровывается маркировка светодиодной ленты LED-CW-SMD-5050/60 IP68. LED – светодиодная лента, CW – белого света, SMD – сделана на базе без выводных светодиодов, 5050 – размер корпуса светодиода 50х50 мм 2 , 60 – на одном метре длины ленты установлено 60 светодиодов, IP68 – по степени защищенности лента рассчитана для длительной работы на глубине (например, для подсветки аквариума или бассейна изнутри).

Если в маркировке параметр IP отсутствует, значит светодиодная лента не имеет никакой степени защиты, то есть степень защиты соответствует IP00.

Стойкость светодиодных лент к воздействию влаги

По степени защиты от воздействия влаги светодиодные ленты можно разделить на три категории: влагонезащищенные, влагозащищенные и влагостойкие.

Влагонезащищенные можно применять только в сухих помещениях, где нет высокой влажности. Влагозащищенные предназначены для эксплуатации в помещениях с повышенной влажностью (ванные комнаты, бани, фасады зданий, где исключено прямое попадание воды на ленту).

Влагостойкие ленты предназначены для работы непосредственно в водной среде, например в аквариуме, их можно разместить для подсветки на дне бассейна.

На фотографии светодиодная лента, полностью герметизированная силиконом, поэтому светодиоды и резисторы надежно защищены от воздействия воды. Влагозащищенные светодиодные ленты можно использовать без ограничений для наружной рекламы, светового украшения улиц и зданий. При выборе влагозащищенной ленты следует учитывать, что часть светового потока при прохождении через слой силикона теряется.

Для уличной декоративной подсветки существуют специальные светодиодные ленты под названием Дюралайт , которые относятся к влагозащищённой категории.

Плотность размещения светодиодов на ленте

Яркость свечения светодиодной ленты зависит не только от типа установленных светодиодов, но и от их количества. За единицу измерения принято считать количество светодиодов, установленных на один метр длины ленты. Чем светодиодов больше, тем, естественно, световой поток будет больше. Обычно количество светодиодов на метр длины ленты лежит для светодиодных лент на 12 В в пределах от 30 до 120 штук. Для светодиодных лент, рассчитанных на питающее напряжение 24 В, число светодиодов может доходить до 240 штук на метр длины, в таких лентах светодиоды размещены параллельно в два ряда.

Но надо учесть, что чем больше светодиодов на метре длины светодиодной ленты, тем мощнее потребуется блок питания и тем дороже обойдется покупка. К выбору этого параметра нужно подходить с позиции «необходимо и достаточно». Например, на метре ленты имеется 30 светодиодов, следовательно, расстояние между ними составляет 3,3 см, что в подавляющем числе случаев вполне достаточно.

Выбор светодиодной ленты по величине светоотдачи

Главной светотехнической характеристикой является интенсивность светового потока, которая выражается в люменах на метр (лм/м). Величина светового потока определяется типом и количеством светодиодов, установленных на одном метре ленты. Зная тип светодиодов и их количество, легко самостоятельно определить световой поток.

Например, на метре светодиодной ленты белого света установлено 30 светодиодов типа LED-CW-SMD3528 (размер 3,5×2,8 мм 2), имеющий световой поток 5 лм каждый. Умножаем 5 лм на 30, получаем 150 лм. Такой световой поток излучает 10-ваттная лампочка накаливания. Если лента сделана на основе 30 светодиодов LED-CW-SMD5050 (размер 5×5 мм 2), имеющих уже световой поток 12 лм, то 12×30=360 лм, что равносильно применению 24-ваттной лампочки накаливания. Опытом применения ламп накаливания обладает каждый, поэтому, воспользовавшись вышеприведенной методикой, легко определиться с типом установленных на ленте светодиодов, их количеством и длиной ленты. А если длина ленты уже определена, то выполнить обратный расчет.

Выполним обратный расчет на конкретном примере. Вам нужно сделать потолочное освещение в комнате размером 5 м×4 м. Периметр комнаты такого размера составит 5+4+5+4=18 метров. Вы хотите создать мягкое и не очень яркое освещение. Если использовать лампы накаливания, то суммарная их мощность должна будет составлять порядка 200 ватт, световой поток от которой составит 3000 лм (15 лм×200). Длина ленты должна быть равна длине периметра комнаты, то есть 18 метров. Для определения светового потока, который должен излучать один метр светодиодной ленты, нужно разделить 3000 лм на 18 метров. Получается 166 лм/м. Для нашего случая подойдет лента с 30 светодиодами LED-CW-SMD3528 на метре длины. Расчет делался без учета потерь на отражение от потолка, а они составляют не менее 50%. Следовательно, для гарантированной освещенности комнаты нужно выбрать ленту с большим в два раза световым потоком. Есть два варианта, либо взять ленту с 30 светодиодами LED-CW-SMD5050, или LED-CW-SMD3528, но уже в количестве 60 шт. на метре. Первый вариант предпочтительнее, так как обеспечит гарантированный запас.

Для R G B и монохромных светодиодных лент расчет выполняется точно так же, как и для лент белого свечения.

На светодиодных лентах не всегда нанесена маркировка, что затрудняет расчеты. Но узнать технические параметры светодиодной ленты очень просто, если воспользоваться данными, приведенными в справочной таблице. В современных светодиодных лентах, как правило, применяются три типа светодиодов: SMD3014 (сверхяркие) размером 3,0 мм×1,4 мм, SMD3528 размером 2,8 мм×3,5 мм и SMD5050 размером 5,0 мм×5,0 мм. Поэтому по размеру светодиодов можно определить, какой тип светодиодов запаян на ленте. Посчитав количество светодиодов на метре длины, по приведенной ниже справочной таблице можно получить данные о технических характеристиках светодиодной ленты.

Таблица основных характеристик светодиодных лент
на напряжение 12 В

С помощью таблицы несложно подобрать тип и длину светодиодной ленты – аналога лампочкам накаливания. Например, чтобы заменить одну лампочку накаливания мощностью 80 Вт светодиодной лентой, нужно взять 8 метров SMD3528 (30) или два метра светодиодной ленты SMD3528 (120) или SMD5050(60).

Основные технические характеристики светодиодных лент на напряжение 12 В
Тип светодиода Размер светодиода, мм 2 Количество светодиодов на один метр длины светодиодной ленты, шт. Потребляемая мощность одного метра длины светодиодной ленты, ватт Световой поток метра длины светодиодной ленты, лм Эквивалентная мощность лампы накаливания, ватт
SMD3014
сверхяркие
3,0×1,4 60 6,0 600 40
120 12,0 1200 80
240 24,0 2400 160
SMD3528 3,5×2,8 30 2,4 150 10
60 4,8 300 20
120 9,6 600 40
SMD5050 5,0×5,0 30 7,2 360 24
60 14,4 720 48

Как подключить светодиодную ленту к электросети

Подключение светодиодной ленты к бортовой сети автомобиля

Светодиодные ленты идеально подходят для непосредственного подключения к бортовой сети автомобиля. Главное, чтобы лента соответствовала по напряжению питания напряжению бортовой сети автомобиля. Для легковых автомобилей нужно выбирать влагозащищенную ленту, рассчитанную на напряжение питания 12 В, для грузовых – на 24 В.

На какое напряжение установлен в автомобиле аккумулятор, на такое напряжение и нужно брать ленту. При подключении светодиодной ленты к бортовой сети автомобиля необходимо соблюдать полярность, на ленте нанесены обозначения «+» и «–». Если полярность попутать, то ничего плохого не произойдет, просто светодиоды не будут светиться.

Подключение светодиодной ленты к бытовой электросети 220 В

В отличие от электрических ламп, светодиодные ленты нельзя подключать непосредственно в бытовую электрическую сеть 220 В. Для них нужно питающее напряжение постоянного тока величиной 12 В или 24 В. На ленте напряжение питания указано по всей ее длине. Для получения необходимого напряжения применяют преобразователи напряжения.

Пока нет устоявшейся терминологии, их называют по-разному: драйверы, адаптеры, преобразователи, блоки питания, источники питания. Всеми этими словами называют одно устройство, преобразующее сетевое напряжение переменного тока 220 В в напряжение постоянного тока требуемой величины, для лент в зависимости от типа, 12 В (используется часто) или 24 В (применяется редко, как правило, в RGB лентах).

Для выбора блока питания для светодиодной ленты важна не только величина постоянного напряжения на выходе, а и величина тока, которую он сможет выдать в нагрузку. Для выбора подходящего блока питания для конкретного случая нужно узнать суммарную величину тока, которую будут потреблять все установленные светодиодные ленты.

Пример расчета блока питания для светодиодной ленты

Для примера, подберем блок питания (БП) для светодиодной ленты, которую мы выше выбрали для подсветки потолка. Обычно потребляемый ток метра ленты указывается в сопроводительной документации, но если таковой нет, то несложно расчет выполнить самостоятельно. Достаточно количество установленных светодиодов умножить на ток потребления каждого из них.

Мы выбрали светодиодную ленту с установленными светодиодами типа LED-CW-SMD5050, длина ленты 18 метров, и на метре длины по 30 светодиодов. Общее количество светодиодов получается 18×30=540 шт. Один светодиод LED-CW-SMD5050 (по справочной таблице) потребляет ток 0,02 А, следовательно суммарный ток потребления всей подсветки составит: 540×0,02 А = 10,8 А.

Но мы не учли, что светодиоды при напряжении питания ленты 12 В подключаются по три последовательно через резисторы, следовательно расчетный ток нужно уменьшить в три раза: 10,8 А / 3 = 3,6 А. Но в одном корпусе светодиода LED-CW-SMD5050 находится три элементарных светодиода, поэтому полученный ток нужно умножить на 3. То есть результирующий ток составит 10,8 А. В результате расчета определено, что потребуется блок питания напряжением 12 В с током допустимой нагрузки до 10,8 А.

Для расчета мощности требуемого БП нужно умножить напряжение на ток: 12 В×10,8 А = 130 Вт, получилось, что нужен БП мощностью 130 Вт. Для надежной работы БП необходим 20% запас по мощности. В результате потребуется блок питания мощностью 156 Вт. Практически можно использовать любой блок питания, который удовлетворяет необходимым требованиям.

Устройство и монтаж светодиодной ленты

На гибкой пластиковой ленте длиной до 5 м находятся тонкие медные токопроводящие дорожки требуемой конфигурации. К дорожкам припаиваются припоем светодиоды типа SMD3528 или SMD5050 и токоограничивающие SMD резисторы типа Р1–12 мощностью 0,125 Вт. Обратите внимание, что в обозначении светодиода заложен его размер, например SMD5050 имеет размер 5,0 мм×5,0 мм. При питающем напряжении 12 В устанавливается три последовательно соединенных светодиода и один или несколько токоограничивающих резисторов. Количество резисторов определяется в зависимости от величины рассеиваемой на них мощности. Резистор можно ставить в любом месте схемы, на схеме он стоит со стороны подвода плюса, можно установить его и со стороны минуса или между любыми светодиодами.

Электрическая принципиальная и монтажная схема
сегмента светодиодной ленты

Маркировка резисторов

На резисторе нанесена маркировка в виде числа 151. Это означает, что номинал резистора составляет 150 Ом. Расшифровать маркировку просто. Она обозначается трехзначным числом. Последняя цифра в числе говорит, сколько нулей нужно приписать к первым двум цифрам. Например, на резисторе нанесена маркировка 153, значит нужно к 15 приписать 3 нуля, получим 15000 Ом.

Для наглядности привел ниже эклектической схемы электромонтажную. Полная схема светодиодной ленты представляет собой многочисленное количество таких схем, соединенных параллельно. При питающем напряжении 24 В количество последовательно включенных светодиодов в схеме может доходить до 10 штук. Обратите внимание на маркировку светодиодов, со стороны подключения к катоду (минусу), угол корпуса светодиода имеет срез. На фото нижний правый угол.

Соединение и крепление светодиодных лент

На сторону ленты, противоположную светодиодам, нанесен липкий слой, защищенный пленкой. Для того, чтобы ленту закрепить на поверхности, достаточно удалить защитную пленку и приложить липкой стороной на место установки. При организации подсветки с помощью светодиодных лент, часто длина в 5 метров является избыточной, поэтому предусмотрена возможность разрезать ленту на отрезки. Места, где можно ленту разрезать, обозначены изображением условных ножниц и линией разреза. Шаг разрезки светодиодной ленты на отрезки задают количество последовательно включенных светодиодов. Рядом с линией разреза с двух сторон имеются контактные площадки, позволяющие припаивать к ним провода в случае сращивания отрезков ленты между собой. Паять нужно очень аккуратно маломощным паяльником.

Рядом с контактными площадками нанесена маркировка полярности подключения и величина напряжения питания. Существуют специальные клипсы, позволяющие соединять между собой светодиодные ленты без пайки.

К одному из концов светодиодной ленты обычно уже припаяны проводники для подключения к блоку питания. Для подключения монохромных лент требуется два провода, для RGB лент — четыре провода: черный (общий подключается к положительной клемме) и три цветных. Длина проводов составляет не более полметра, и если блок питания невозможно установить рядом со светодиодной лентой, то проводники придется нарастить до нужной длины.

Светодиодные ленты незаменимы, когда нужно обеспечить освещение или подсветку на большой длине. Разрезать на части можно только светодиодные ленты, не защищенные от влаги, то есть только те, которые предназначены для эксплуатации в помещениях. Влагозащищенные и влагостойкие светодиодные ленты без последующей герметизации разрезать недопустимо.

Для устранения этого недостатка созданы светодиодные модули, позволяющие осуществлять подсветку интерьера и световую рекламу легко, быстро и надежно. Область применения светодиодных модулей на практике ограничена только фантазией человека. Особенно удобны модули для подсветки в автомобиле. Достаточно подключить через предохранитель к бортовой сети и приклеить или закрепить саморезами модуль внутри салона автомобиля или с наружной его стороны.

Конструкция светодиодных модулей представляет собой неглубокую кроватку из пластмассы или металла, в которой установлена печатная плата со светодиодами. Сверху плата залита прозрачным силиконом. Таким образом, обеспечивается защита от воздействия влаги и брызг воды. Светодиоды подключены по такой же схеме, как и в светодиодной ленте, приведенной выше.

На внешней стороне дна кроватки имеется липкий слой, открыв который удалением защитной пленки, модуль можно фиксировать на любой плоской поверхности. Предусмотрена возможность крепления за проушины модулей с помощью саморезов. Все светотехнические и электрические расчеты, приведенные выше на странице для светодиодной ленты, справедливы и для светодиодных модулей.

Прямоугольные светодиодные модули продаются в виде блоков, на фото блок из 20 модулей.

Модули легко отделяются от блока по одному или группами. Электрически все модули уже соединены между собой. Достаточно подать питание на любой крайний из них и засветятся светодиоды на всех модулях. Блоки можно наращивать в любом количестве, соединяя их параллельно.

О выборе сечения провода для подключения LED ленты

Светодиодная лента потребляет небольшую мощность, и потребляемый ток при длине ленты в один метр, даже самой яркой SMD5050 (60), составляет не более 1,2 А. Поэтому о сечении провода при подключении такого отрезка ленты можно не задумываться, подойдет практически любой имеющийся под рукой многожильный провод.

А вот при подключении ленты длиной 18 метров типа LED-CW-SMD5050(30), которую мы подобрали для подсветки потолка комнаты выше, следует уже задуматься серьезно, как ток суммарный ток потребления составит 10,8 А. К сожалению, нигде не нашел, какой ток допустим по медной дорожке самой ленты. Но, зная потребляемую мощность одного метра светодиодной ленты и напряжение питания, рассчитал величину тока, который будут потреблять светодиодные ленты разной длины популярных типов, и свел результаты в таблицу.

Справочная таблица потребления тока светодиодными лентами на напряжение 12 В
Тип светодиодной ленты Количество светодиодов на один метр длины светодиодной ленты, шт Потребляемый ток (А), отрезка светодиодной ленты длиной:
1 м 2 м 3 м 4 м 5 м
SMD3014 60 0,5 1,0 1,5 2,0 2,5
120 1,0 2,0 3,0 4,0 5,0
240 2,0 4,0 6,0 8,0 10,0
SMD3528 30 0,2 0,4 0,6 0,8 1,0
60 0,4 0,8 1,2 1,6 2,0
120 0,8 1,6 2,4 3,2 4,0
SMD5050 30 0,6 1,2 1,8 2,4 3,0
60 1,2 2,4 3,6 4,8 6,0

Так как светодиодные ленты выпускаются максимальной длиной до 5 метров, то производителем должно быть обеспечено необходимое сечение дорожек, выдерживающее ток потребления светодиодной лентой, и можно брать его величину за основу для разработки электромонтажной схемы подключения светодиодной ленты к источнику питания.

Исходя из экономических соображений, запас дорожек по току нагрузки не превышает 20%. Следовательно, подключать все четыре наши отрезка ленты последовательно, спаивая конец одного отрезка перемычками с началом следующей светодиодной ленты, не допустимо, так как по проводникам ленты, подключенной непосредственно к блоку питания, потечет ток, троекратно превышающий допустимый.

Это приведет к перегреву первой ленты, что чревато выходом ее из строя, и слабому свечению включенных за ней. Поэтому необходимо двойным проводом с сечением жилы не менее 0,5 мм 2 подключать каждую ленту по отдельности непосредственно к выходу блока питания. Ниже приведена типовая схема подключения светодиодных лент к источнику питания при организации освещения помещения установкой светодиодных лент вдоль углов потолка за карнизами.

Так как один блок питания рассчитан на ток потребления 6 А, то пришлось применить два одинаковых блока, запитав каждым по половине длины подсветки. Выключателем подключаются оба блока одновременно. Если применить двойной выключатель, то можно будет включать ленты участками. При подключении к блоку питания параллельных участков ленты, можно будет включать их по отдельности или все одновременно, меняя световой дизайн. RGB ленты подключаются по точно такой же монтажной схеме. Только вместо двух проводов прокладываются 4. Один общий и по одному на каждый цвет.

Если устанавливается один мощный бок питания в значительном удалении от лент, то целесообразно от блока питания протянуть пару толстых проводов к светодиодным лентам. Подобрать необходимое сечение провода для заданного тока можно по таблице . Например, для нашего случае при токе 10,8 А понадобится провод диаметром жилы 1,6 мм (сечением 2,0 мм 2). Поставить распределительную коробку и уже в ней тонкими проводами подключить ленты через клеммную колодку или пайкой к приходящему проводу от блока питания. В каждом конкретном случае нужно принимать индивидуальное решение, исходя из граничных условий.

Мощные блоки питания обычно имеют большие габариты, и зачастую целесообразнее применить несколько менее мощных блоков, размещая их в непосредственной близости со светодиодными лентами.

Однако ассортимент магазинов поражает: огромное количество производителей с продукцией совершенно разных параметров сбивает с толку. Какую же светодиодную ленту выбрать для подсветки потолка? Мы проанализировали множество критериев, чтобы помочь вам определиться.

Начнем с приятного

Чтобы не пугать вас сразу же техническими характеристиками, предлагаем для начала рассмотреть самый простой, но немаловажный параметр — подбор цвета.

Учитывайте не только цвет оформления стен и потолка, но и назначение комнаты.

Так, для ванной хорошо подойдут холодный белый или голубоватые тона, а для спальни лучше выбрать теплые. Впрочем, все зависит от цветооформления — сомневаемся, что на салатовых стенах будет достойно смотреться синяя подсветка.

Не можете определиться с выбором или боитесь, что он вам быстро наскучит? Купите ленты, изменяющие цвет! При помощи специального пульта вы легко сможете отрегулировать не только оттенок, но и интенсивность подсветки — согласитесь, удобно. Так можно создать приглушенную уютную атмосферу в гостинной или устроить настоящую светомузыку в детской.

Тип ленты

Определившись с цветовой гаммой, переходите к выбору модели светодиодной ленты — они различаются по способу установки и некоторым особенностям конструкции. Рекомендуем проконсультироваться со строителями, чтобы они определили, какая подойдет именно для ваших целей.

Это зависит от многих факторов: например, для подсветки натяжного потолка или создания парящих гипсокартонных конструкций используются разные ленты. Кроме того, существуют различные эффекты и дополнительные свойства, определяющие их назначение.

Рассмотрим подробнее, какие виды существуют.

Насколько качественные светодиодные ленты вы бы не купили, нужно позаботиться о необходимом уровне защиты ее от пыли и влаги. Логично, что невозможно приобрести одинаковые для всего дома или квартиры — в зависимости от того, в какой комнате вы хотите установить такое освещение, параметры разнятся:

  • Светодиодные ленты класса IP20 предназначены для использования в сухих и чистых помещениях — например, в спальнях, детских, гостинных или кабинетах. Они не выдерживают попадания влаги, но в этих комнатах риск минимален.
  • Простой вариант — обычная лента на клеевой основе. Самый популярный тип — класс IP43. Диоды размещены в герметичном корпусе, что предотвращает их выход из строя. Для установки ленты достаточность снять защитную пленку и закрепить ленту. Самый универсальный вариант.
  • Для ванной комнаты лучше подобрать класс защиты IP65.
  • Для бани или сауны потребуется подсветка с маркировкой IP67 или 68 — их корпус стоек к постоянной влажности и перепадам температур.
  • RGB-ленты более хрупкие, так как в них встроен контроллер — лучше прятать их под покрытие. Вы можете контролировать их цвет и интенсивность освещения при помощи пульта. Встроенный инфракрасный датчик улавливает сигналы, которые вы отдаете нажатием на кнопку и передает их на контроллер. Последний активирует выбранный вами режим. Количество режимов может варьироваться от двух-трех в старых моделях, до двадцати и выше в современных. Правда, учтите, что цена на них значительно выше.

Очевидно, что нет смысла переплачивать за водостойкую ленту, если речь идет не о ванной или бане.

Интенсивность света

Важный критерий, который обязательно нужно учитывать — яркость светодиодов.

Слишком бледного света будет недостаточно, а переизбыток освещения утомляет глаза. Предлагаем вам ознакомиться с градацией этого параметра, которая поможет сориентироваться.

Логично предположить, что на интенсивность влияет размер диода. Это действительно так.

Стандартная маркировка производителей — четыре цифры, которые означают его длину и ширину.

Чаще всего используют три типа — SMD3528 (3,5 мм на 28), SMD5050, SMD5630 с мощностью 5, 18 и 18 Вт соответственно. Чем больше последний показатель, тем ярче свет.

Однако это не единственный критерий выбора — сомневаемся, что одной LED-лампочки вам будет достаточно.

Необходимо учитывать и их количество — минимальное для всех типов лент 30 на метр, а максимальное разнится — 240 для SMD3528, 120 для SMD5050 и 72 — для SMD5630.

Арифметика очень простая — чем больше диодов, тем ярче горит свет. Правда, влияет это и на мощность освещения — в зависимости от количества и размеров, она варьируется от 2.8 до 25 Вт.

Выбор блока питания

Светодиодные ленты по принципу подключения отличаются от обычных ламп накаливания. Они подключаются не на напрямую к розетке в 220 вольт, а через преобразователи, мощностью 12 или 24 Вт. Чтобы определить подходящий, обратите внимание на маркировку — нужные цифры указывают по все длине ленты.

Учтите, что чаще используют двенадцативольтовые ленты — 24 В встречаются реже и применяются исключительно для RGB лент.

Ответственный момент: Важно не только напряжение, но и сила тока, которая выдается трансформатором (измеряется в амперах). Производители, как правило, пишут эту информацию в сопутствующей документации. Но что делать, если вы ее потеряли? Рассчитайте нужный параметр самостоятельно!

Это не так сложно, как кажется. Мы постараемся показать вам расчеты на примере популярной модели, которую чаще всего используют для подсветки потолка по периметру.

Формула предельно проста — вам необходимо посчитать диоды и умножить их количество на ток потребления. Давайте предположим, что нам нужна лента LED-CW-SMD5050 длинной в 18 метров, на каждый из которых приходится 30 лампочек.

Узнайте из маркировки на ленте, сколько именно тока приходится на каждый диод — 0,02А для этой модели.

Общее количество светодиодов на 18 метров — 540 штук. Теперь умножим это число на 0,02. В итоге мы получим 10,8 А.

Соответственно, нам потребуется блок питания с напряжением в 12В и допустимой нагрузкой тока минимум 10,8 А. Хотя, скорее всего, правильный трансформатор вам посоветуют в том же месте, где вы купили ленту.

Качество сборки

Обратите внимание на то, как изготовлены ленты — они должны быть полностью герметичны, диоды и резисторы симметричны, плотно закреплены. Если что-то из вышеперечисленного не так или просто не вызывает у вас доверия, от покупки лучше отказаться.

Нюанс: Немного отступая от темы заметим, что в этом вопросе экономить не стоит. Если неправильно поклеенные обои просто испортят интерьер, то ошибка в вопросах освещения может иметь трагические последствия. Поэтому не нужно заказывать ленты на алиэкспрессе. Обратитесь в хорошие магазины и выбирайте проверенных производителей, которые имеют множество положительных отзывов.

Обращайте внимание на параметр сопротивления — оптимальными считается 150 или 300 Ом (с маркировкой 151 и 301, соответственно). Если вы видите 100 (101), поищите другую модель — это дешевая некачественная лента.

Кроме того, немаловажное значение имеет корпус — если он слишком тонкий, легко гнется, то может быстро выйти из строя.

Производитель

Как мы уже говорили, многое зависит от марки ленты — китайский ноунейм вряд ли похвастается долговечностью и высоким качеством. На форумах можно найти множество возмущенных постов о том, что часть диодов выходит из строя сразу же после установки.

Мы можем посоветовать несколько проверенных производителей, продукция которых хорошо зарекомендовала себя. Не пытайтесь вытащить выигрышный билет в заведомо проигрышной лотерее — обратитесь к нашему списку:

  • Sveteco;
  • Technologies;
  • LEDCraft;
  • Cree.

Все они не первый год работают на рынке освещения и заслужили множество положительных рекомендаций.

Надеемся, с заводскими параметрами вы разобрались. Однако, все еще не уверены в правильности своего решения? Чтобы не ошибится при покупке светодиодной ленты для подсветки потолка, подумайте о том, какой эффект вы планируете получить.

Возможно, вам нужен мягкий и рассеянный белый свет? А может, вы хотите подчеркнуть модный хай-тек дизайн в кухне?

Кроме того, вам потребуется проанализировать, будут ли в комнате дополнительные источники освещения — возможно, в этом случае вы сможете здорово сэкономить на стоимости лент.

Если же основная функция ложится на диоды, выбирайте мощный вариант.

Обязательно учитывайте интерьер помещения, если хотите добиться гармоничного дизайна. Если не уверены — посоветуйтесь со строителями или дизайнерами. Они подскажут, как выбранный оттенок скажется на восприятии общего вида.

Продумайте, как будут располагаться светодиодные ленты. В случае скрытой подсветки необходимо нарисовать схему желаемого узора и устанавливать подсветку строго по намеченным линиям.

Если вы планируете использовать их для двухуровневых подвесных потолков, советуем быть осторожнее с глянцевой фактурой: монтаж необходимо проводить так, чтобы диоды не отражались на полотне — это испортит внешний вид.

Как видите, однозначно ответить на вопрос какая светодиодная лента лучше для подсветки того или иного потолка невозможно — все зависит от целого ряда нюансов. Мы надеемся, что наши рекомендации помогут вам найти идеальный вариант именно для себя.

Подсветка салона автомобиля светодиодными лентами. Светодиодные лампы освещения салона Фоновая подсветка салона в автомобиле

В вечернее время светодиодная подсветка салона становится аналогом кондиционера, включенного в жаркий день. Не всех автовладельцев устраивает классическая подсветка, часто появляется желание внести в нее изменения. Оптимальным вариантом для решения подобной проблемы является светодиодная подсветка салона автомобиля, выполненная своими руками.

Попробуем разобраться в том, как сделать внутри автомобиля расслабляющее и комфортное освещение, придав салону уникальность и индивидуальность. С подобной задачей справится подсветка салона светодиодной лентой, выполненная своими силами. Современные светодиоды способны за считанные минуты внести кардинальные преобразования облику салона. В настоящее время производители предлагают различные варианты комбинации цветов, насыщенность свечения — выбор остается за потребителем.

Подсветка в салоне автомобиля

Начнем с того, что у светодиодной подсветки в салоне автомобиля есть отличительные характеристики:

  • легкость при установке подсветки;
  • при установке излучателей нет необходимости монтировать крепежные приспособления. Подсветку нужно крепить на специальную поверхность, имеющую липкую основу. Для того, чтобы светодиодную ленту укрепить внутри салона машины, достаточно избавиться от защитной полосы;
  • небольшие светодиоды без проблем можно поставить в стандартные гнезда, предварительно убрав оттуда типовые лампы;
  • у светодиодной лампы высокая механическая прочность, она герметична. Если при монтаже не будет перепутана полярность, довольно сложно вывести лампу из строя;
  • светодиодная лампа загорается мгновенно, можно применять лампочки для светомузыки.

Специфичность неоновой подсветки

Неоновые лампы дают насыщенный и яркий свет. Монтировать их сложнее, чем устанавливать светодиодные лампочки. К тому же, и в процессе эксплуатации неоновой подсветки, часто возникают проблемы. Например, такое освещение не рассчитано на постоянный вариант включения и выключения. Лампы придется часто менять.

Как своими руками сделать в автомобиле оригинальную подсветку?

Как только вы выберете вариант подсветки автомобильного салона, приступайте к подбору инструментов и материалов, без которых не реализовать задуманное.

Инструкция

Светодиодная подсветка салона своими руками выполняется по определенному алгоритму:

  1. Сначала нужно с аккумулятора убрать клемму.
  2. Далее определяемся с местом расположение светодиодной подсветки. Ее можно установить над торпедой.

Совет! Для того чтобы подсветка была безопасной в эксплуатации, ее не касались пассажиры, предлагаем укреплять ее под сидениями.

Внимание! Старайтесь предохранитель располагать поближе к аккумулятору, чтобы в любой момент можно было его поменять.

  1. На электрический провод наденьте защитную специальную трубку. Выполните припайку провода, далее на место пайки поместите защитную трубку.
  2. Второй провод нужно вывести на корпус, подключить его к аккумулятору. С помощью контроллера можно менять цветовые варианты светодиодной подсветки, в среднем можно использовать 17 миллионов разных оттенков. Контроллер помогает выбирать цвета, регулировать интенсивность свечения. С помощью светодиодной ленты, закрепленной внутри салона, можно освещать пространство пятью вариантами скоростей, со сменой эффектов и цветов.
  1. Далее приступаем к расчету длины проводов. Также нужно определиться с местом расположения включателя. Расположение предохранителя вблизи аккумулятора позволяет защищать лампу от перепадов напряжения, ошибок включения.

Места для крепления светодиодной подсветки

Среди удобных мест, в которых можно монтировать светодиодную подсветку, выделим:

  • расположение под бардачком или приборной панелью;
  • монтаж светодиодов под автомобильными сидениями;
  • крепление светодиодной ленты под подголовниками.

Как только провода будут прикреплены к аккумулятору, можно ставить для подсветки предохранитель. Провести провод можно сквозь отверстия, которые есть в пластине, делящей моторный отсек и автомобильный салон. При отсутствии отверстия, можно просверлить его самостоятельно.

Внимание! Не забудьте надеть на края отверстия резиновую изоляцию, в противном случае провода будут рваться во время движения машины. Для подобных целей подойдет резиновое кольцо нужного диаметра.

Второй провод подключаем к клемме аккумулятора, перебрасывая его сквозь отверстие в пластине. При подключении обязательно соблюдаем полярность.

Совет! Следите за тем, чтобы на проводе не было следов ржавчины, краски, грязи.

При проведении самостоятельного монтажа светодиодной подсветки в салоне, вы сможете существенно сэкономить свой семейный бюджет.

Варианты подключения подсветки в салоне

Готовая подсветка предлагается во многих автомобильных магазинах, реализующих запасные части. В среднем базовая комплектация подсветки для салона, состоящая из 4 неоновых излучателей составляет 2-6 тысяч рублей. После установки такой подсветки автомобиль станет «эксклюзивным», полностью преобразившимся и обновленным.

Монтируем многоцветную подсветку, которая будет питаться от автомобильного прикуривателя. Данный вариант монтажа профессионалы считают самым простым, поскольку нет необходимости менять внутри автомобиля электрическую проводку. Для работы нужно воспользоваться:

  • светодиодной лентой RGB, рассчитанной на четыре контакта;
  • многожильным проводом (4-5 м);
  • контроллером с пультом управления;
  • паяльником;
  • 4 клеммными зажимами;
  • прозрачным силиконовым герметиком.

Прежде чем приступать к монтажу, важно выполнить качественные замеры мест, куда вы планируете монтировать светодиодную ленту. Кроме того, важно измерить периметр салона, по которому будет крепиться лента. Измеряется расстояние под панелью с приборами. Далее определяется расстояние между передними автомобильными сидениями.

Совет! 40-50 см ленты добавляйте к полученным цифрам в качестве резерва.

После завершения всех замеров, у вас будет четыре отрезка светодиодной ленты и 7 фрагментов проводов.

Схема подключения

Крепится лента, потом провод, затем коннектор, следующий провод, снова коннектор, опять провод, и новый отрезок ленты. Для крепления отдельных элементов цепи в единое целое используется электрический провод, который проходит между верхними коннекторами. Клеммные зажимы верхней пары устанавливают под приборной панелью, а нижние крепят под передними сидениями.

На видео наглядно это можно увидеть:

При покупке светодиодной ленты не забывайте о том, что вы сможете разрезать ее на части только в некоторых местах, воспользовавшись линией, которая находится между плоскими металлическими контактами. Кроме того, учитывайте, что контроллер рассчитан на 12 Вт, поэтому подсчитайте максимальную мощность ламп на ленте до начала установки. Отрезки провода на 1 см очищаем от пластмассы, припаиваем к светодиодной ленте, изоляцию выполняем с помощью силиконового клея.

Закрепить ленту и провода на необходимое вам место можно с помощью двухстороннего скотча. Монтаж следует начинать с места под бардачком.

Провода нужно пропустить через клеммный зажим и закрепить к нему контроллер. Затем необходимо проверить соответствие проводов цвету контроллеров. Установку подсветки завершаем под автомобильными педалями.

Внутренний тюнинг автомобиля пользуется большой популярностью. И это понятно, ведь любому водителю хочется, чтобы его машина производила впечатление не только на пешеходов и других водителей, но и на тех, кто едет с ним в одном салоне. А иногда, просто хочется порадовать себя, индивидуальной подсветкой салона авто.

Установка подсветки в салоне машины, своими руками – процедура не сложная. Для этого необходимо закупить качественный материал и подготовить инструменты, а также заранее продумать, что именно вы хотите подчеркнуть при помощи света.

Как и в каких местах чаще всего устанавливается led освещение? Каким образом влияет, с эстетической и функциональной точки зрения, дополнительная светодиодная подсветка? Ответы на все эти вопросы вы получите в этой статье.

Перед началом работ нужно выбрать место для размещения подсветки для салона, её тип, а также позаботиться о механизме активации. К примеру, приборы и/или механизм открытия дверей может контролироваться пультом. Наиболее оптимальный вариант – это комбинирование приборов.

Сегодня рынок предлагает нам два варианта модернизации:

  1. Приобретение светодиодной ленты.
  2. Установка неоновых ламп.

В первом подсветки салона автомобиля есть явное преимущество. Это простота монтажа ленты. Для установки не нужно приобретать дополнительное крепёжное оборудование. Светодиодная лента, идущая в комплекте, просто клеится на двухсторонний скотч. Лампа стандартных размеров может работать от прикуривателя и освещать другие мелкие детали салона.

К положительным свойствам диодов можно отнести ударо/прочность и высокую герметичность, а также, длительную эксплуатацию в сравнении с другими приборами освещения салона. Важно, что светодиодная подсветка авто включается мгновенно. Это позволяет создавать разные световые эффекты.

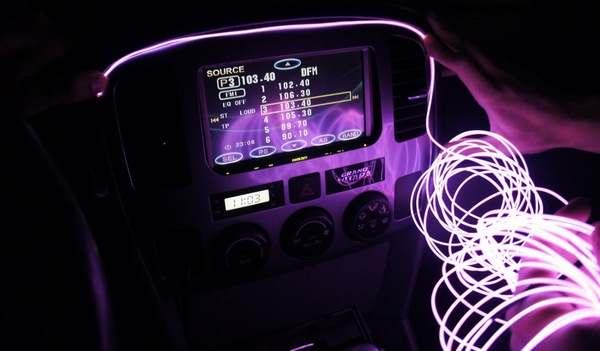

Самостоятельно можно выполнить и неоновую подсветку салона автомобиля. Это будет яркий свет, с помощью которого, освещается большое пространство. К сожалению лампы, на неоновой основе – это сложные в техническом плане устройства, к тому же весьма капризные при их эксплуатации. Неоновая подсветка частенько перегорает при постоянном включении/выключении, и отличается высокой хрупкостью.

Монтаж неоновой подсветки в салоне машины своими руками

Практика показывает, что монтаж неоновой подсветки салона авто лучше всего начинать с пола. Готовим капроновые хомуты, алюминиевый уголок, неоновые лампы и саморезы.

Отрезаем разъёмы для прикуривателя, зачищаем концы. Готовим уголок, подгоняя его под размер ламп, используя заранее приготовленные хомуты. Монтируем её под торпеду салона. Теперь место для ног водителя подсвечено.

Таким образом, устанавливаем дополнительное освещение в любом месте салона авто. Соединительные провода прячем под ковриками, направляя к торпеде со стороны водительского сидения.

Стыки проводки изолируются. Комплект подключается к датчику открытия двери и/или включателю освещения салона. В качестве источника питания можно использовать АКБ, предварительно сняв дворники.

Закончив работу, дворники устанавливаются обратно, на своё место. Теперь, перед открытием дверей авто, его пассажиров ждёт приятный сюрприз – приятная неоновая подсветка.

Как правильно монтировать светодиодную ленту для лед-подсветки салона авто?

Обустройство авто светодиодной лентой выполняется по стандартной схеме. Прежде всего, нужно закупить комплект проводов, термоусадочную трубку, а также ленту.

Её, как и отдельные диоды, приобретают на автомобильных рынках и/или в специализированных автомобильных магазинах. Не стоит экономить на качестве и длине ленты, специалисты советуют запасаться хорошими светодиодами. Лучше приобрести больше диодной ленты, чем в последний момент понять, что вам её не хватает.

Помимо оформления салона, диодная лента активно используется при подсветке колес машин .

Пошаговая инструкция диодного подключения подсветки салона автомобиля

Обустройство подсветки в машине, своими руками, следует начинать с панели приборов транспортного средства. Для этого вынимается штатное оборудование: приборы, освещение щитка и ставятся диоды. Процесс монтажа весьма прост, так как диоды имеют цоколи, аналогичные заводскому оборудованию.

Затем нужно определить места установки. Многие предпочитают монтировать диоды по всему периметру потолка, параллельно стойкам кузова авто. Лета прокладывается постепенно, а остатки можно обрезать.

Места среза хорошо видны: они отмечаются специальными перепонками. После процедуры не забываем очистить концы среза и припаять их между собой. Втулками закрываем соединения и прогреваем их феном. При этому лучше не использовать промышленный фен, поскольку велик риск перегрева, альтернативой является обычный бытовой прибор.

Включение выполняется аналогично схеме неоновых ламп. Нужно в этот момент быть особенно внимательным и не перепутать места полярности, которые указанны на лентах в местах среза.

По сути, на этом рабочий процесс заканчивается. Ничего сложного нет. Только монтаж необходимо выполнять последовательно и щепетильно относиться к мелким элементам при их соединении.

Важным аспектом при работе является сочетание эстетики подсветки и её функциональность, о которой пойдёт речь ниже.

Эстетические и функциональные составляющие подсветки в салоне автомобиля

Подсветка салона транспортного средства, которая выполняется своими силами, одновременно решает ряд задач:

  • создаётся уникальное оформление внутреннего интерьера машины;
  • автомобиль выделяется на фоне стандартного оборудования салона оригинальностью и функционалом.

Определить функциональность подсветки в салоне авто часто бывает несколько сложнее. Для многих машин установка дополнительного освещения (тюнинг) – это возможность в тёмное время суток создать комфортные условия для пассажиров и самого водителя, к которым можно отнести:

  1. Установка подсветки в машину своими руками, может существенно упростить поиск предметов в салоне автомобиля, будь то перчатки, вода, мобильный телефон и пр.;
  2. Посадка в машину превращается в некий ритуал, а не стандартное, обычное действие. Полезным и приятным дополнением является выключение света после закрытия двери авто, плавное снижение яркости штатной лампы;
  3. Возможность легко и просто находить предметы на полу в салоне;
  4. Говоря о подсветке ручек – это их быстрый поиск и облегчение высадки и посадки в салон автомобиля.

Отдельно стоит упомянуть о том, что подсветку салона можно синхронизировать вместе с сабвуфером установленным в салоне авто . Это дает множество интересных моментов, в частности пульсация света в такт музыки, изменение цвета подсветки и т.д.

Можно ещё долго говорить о полезных функциях, но мы остановимся на вышеперечисленных комбинациях.

Дизайнерский аспект подсветки в салон автомобиля

Важно выбрать ниши для подсветки салона автомобиля и определиться, как их подсвечивать. Разместить и сделать подсветку в салоне машины можно в любом месте, которое вам понравится. Но не стоит забывать о практической стороне вопроса. Наиболее удачным считается установка освещения перчаточного отсека, в области ног и в задней части машины, где размещаются пассажиры.

Интересно, что освещение заднего сидения наиболее продуктивно. Это касается аксессуаров и отдельных деталей, в том числе ручек открывания дверей. Подсветка салона автомобиля как декор, будет эффективно смотреться на решётках воздуховодов и/или по всему периметру дверей. Можно комбинировать направленный свет, или его отдельные элементы, используя для этого прикуриватель или другую электрическую бортовую сеть.

Можно ограничиться разовым включением и/или подключить на постоянной основе с наступлением темноты.
Не существует чётких рекомендаций по использованию той или иной цветовой гаммы. Тем не менее, подсветка в салон автомобиля должна быть «вежливой», то есть не раздражать пассажиров, не бить в глаза и т.д.

Главное, чтобы выбранный цвет, не отвлекал водителя от управления автомобилем, и соответствовал общей концепции салона машины.

Какие инструменты и материалы необходимы для дополнительного освещения салона?

Используя тот или иной вариант подсветки салона автомобиля, понадобятся самые обыкновенные инструменты и расходные материалы. В том числе:

  1. Ножницы;
  2. Паяльник;
  3. Пассатижи.

Из расходных материалов:

  1. Припой;
  2. Канифоль;
  3. Наконечники под «винт»;
  4. Провода нужной длины;
  5. Фиксирующая кнопка или тумблер.

В работе отдельные компоненты подсветки необходимо соединять между собой, используя многожильный кабель. При этом полезная площадь жил должна составлять 1 2 мм. Те места, на которые пришлась пайка, а также подключение контактов, должны быть закрыты изолирующим материалом. В процессе проверки и контроля правильной установки подсветки салона автомобиля своими руками, необходимо пользоваться мультиметром.

Что нужно знать по подсветке салона авто холодным неоном?

Придать индивидуальность своему автомобилю и выделить его из общего потока транспорта можно используя холодный неон, который смотрится оригинально и весьма эффективен. Сегодня неоновая подсветка – это один из наиболее распространённых способов тюнинга салона. Этот вариант имеет следующие преимущества:

  • минимальное потребление энергии. Неон считается практичным вариантом, благодаря продолжительному сроку работы. Прозрачный материал не теряет своих изначальных характеристик и не выцветает. При своей прочности он легко гнётся, хорошо режется при составлении разных световых комбинаций;
  • неоновую нить можно монтировать в разных частях салона автомобиля: на педалях, приборной панели, ручках для открытия двери и/или бардачке;
  • холодный неон не отвлекает водителя от контроля дорожной ситуации и считается безопасным материалом для нашего зрения;
  • свет гибкого холодного неона распределяется, равномерно насыщая салон, что весьма удобно в тёмное время суток и ночью;
  • при его работе не нежно включать дополнительные приборы освещения, в том числе штатное оборудование.

Подсветка салона автомобиля своими руками, с использованием холодного неона – это не только красиво, но и практично. Такой тюнинг позволяет обезопасить вас и пассажиров, и представляет огромное поле для фантазии.
Делая подсветку в салоне машины своими руками, можно получить однотонный свет, или в разной цветовой гамме, используя разные рисунки, цвета и комбинируя их количество. Обустройство неоновым материалом – это минимум затрат и незначительное вмешательство в электрическую систему авто, что не влияет на стабильную работу других (штатных) систем транспортного средства.

Подсветка салона авто – новый вариант

Речь идёт о лазерной подсветке, которая у нас появилась сравнительно недавно, постепенно завоёвывая сердца автолюбителей и мастеров чип/тюнинга. К примеру, при открытии двери, после установки лазерной подсветки в её нижней части, на земле, перед дверью, формируется выбранный вами логотип. Вот как это выглядит на фото.

Сделать свой автомобиль индивидуальным помогут разные способы. Кто-то самостоятельно перетягивает салон, кто-то стремится привлечь внимание самодельными спойлерами. Но чаще всего на окружающих производит незабываемое впечатление подсветка салона своими руками.

Огоньки могут статично гореть или моргать в такт играющей в салоне музыке. Экспериментировать можно по-разному, главное, применять нужные долговечные материалы. Тогда не нужно будет часто переделывать схему или отдельные ее узлы.

Когда изготавливается и монтируется вежливая подсветка салона автомобиля, то можно подбирать способы ее активации. В качестве автоматического включения/выключения применяют контакты, идущие от датчика открытия дверей. Также можно использовать пульт дистанционного управления, чтобы включить ее в нужный водителю момент.

Световые полосы ставят по периметру открывшейся двери, под ногами пассажиров, на места штатных приборов освещения, вдоль панели приборов, внутри багажника, а также в остальных понравившихся зонах салона.

Применяемые материалы

Качественная подсветка салона авто отличается грамотным и уместным использованием световых материалов. Наиболее популярными источниками света являются светодиодные и неоновые огоньки. Разберем характеристики обоих источников света.

  • часто применяются за счет своей простоты при монтаже;
  • большинство заготовительных материалов идет с возможностью фиксации с помощью встроенной липкой полосы;
  • каждый светодиод занимает очень мало места и может гармонично вписываться во внутреннюю зону штатного освещения;
  • монтажная лента со светодиодами сделана из прочного материала;
  • светодиоды имеют долгий срок службы;
  • быстрая реакция при запуске позволяет применять их в качестве светомузыки.

Нужно знать, что перед установкой дополнительной подсветки любого типа необходимо отключить аккумулятор от сети.

Неоновые лампы :

  • у неоновых ламп яркий необычный свет;
  • при правильной эксплуатации срок службы может быть больше, чем у светодиодов;
  • приспособлены для использования в статичных условиях, без быстрых циклов включения/выключения;
  • чувствительны к механическим воздействиям;
  • монтаж занимает больше времени, чем у светодиодов.

Оформление неоновой подсветки

Красивая подсветка в салоне машины своими руками будет с использованием комбинированных элементов. Например, нижнюю часть интерьера оформить с помощью неоновых светильников, а боковую и верхнюю украсить светодиодами. Однако, не нужно злоупотреблять таким элементом дизайна. Надо оформить все так, чтобы создавалась гармония.

Нужно знать, что избыток и большое количество пестрых огней выглядят безвкусно.

Для монтажа обоих видов допосвещения подберем материалы. Можно начать с нижней части салона, где ставят неоновые осветители. Для установки понадобятся:

  • набор из нескольких неоновых ламп;
  • монтажный уголок из алюминия;
  • пластиковые хомуты;
  • саморезы для фиксации.

В стандартном продаваемом наборе неоновых подсветок для автомобиля часто вмонтирован штекер для подключения напряжения через розетку прикуривателя. Для этой операции он не потребуется, поэтому можно подбирать набор без него или отрезать этот штекер за ненадобностью, а концы провода зачищаем для соединения в схеме.

Вымеряем длину алюминиевого уголка для монтажа его под торпеду, отпиливаем на нужную длину и прикручиваем в нижней части. Обычно монтируют вначале под бардачком. На хомутах фиксируем лампу, направляя будущее излучение в нужную сторону. Повторяем операцию в водительской зоне и на задних пассажирских сиденьях.

Сзади уголок надо разместить таким образом, чтобы защитить лампу от ударов и случайных придавливаний. Для этого уголок фиксируют свободным ребром вверх.

Концы проводов наращивают, изолируют в местах соединения, скрывают под обивкой и доводят под торпеду для подключения в схему. Наиболее простым вариантом считается подключение к датчику открытия дверей или под общую подсветку. Стоит вписать в такую схему отдельный выключатель для дополнительного освещения.

Оформление допподсветки из светодиодов

Подсветка салона с использованием светодиодов начинается с подготовки материалов. Чаще всего используют два типа ленты RGB или SMD. Второй вариант будет немного дороже, но с ним легче работать. Дополнительно можно подобрать единичные светодиоды для выделенных зон, но с ними уже работают более кропотливые автовладельцы.

Для замены штатных ламп подойдут светодиодные аналоги с такими же конструкциями цоколя. В остальных местах проводит ленту. Перед установкой надо вымерять требуемую длину полосы и отрезать нужный кусок ленты по фиксированным точкам. В ленте обычно есть жесткие места для разрыва цепи. Именно по ним и надо делить длину. Если резать не по заданным меткам, то не будет контактов, к которым припаивают провода для дальнейшей разводки.

Ленту обычно распределяют по торпеде, на весь периметр крыши и спускают по стойкам дверных проемов. Фиксация проводится с помощью двустороннего скотча, прикрепленного на светодиодную магистраль с обратной стороны и закрытого защитной полоской. Ее отдираем и фиксируем светодиодную ленту.

Нужно знать, что при работе со светодиодами необходимо строго соблюдать полярность, иначе их можно испортить.

К открытым концам светодиодной ленты паяем провода и закрываем соединение термоусадочной пленкой. Прогрев паянное закрытое пленкой место с помощью промышленного или бытового фена, закрываем от окисления контакты. Далее выводим концы проводов так же, как и при неоновом подключении.

При использовании RGB ленты можно выполнить сборку схемы с использованием RGB контроллера.

Заключение

Установка вежливой подсветки в салоне автомобиля не занимает много времени. При наличии всех инструментов и материалов можно потратить несколько часов на монтаж. В результате автомобиль станет привлекательнее и получит индивидуальные черты.

Согласно требованиям ПДД, любые изменения в конфигурации внешних осветительных приборов автомобиля являются прямым нарушением и влекут за собой штрафные или административные санкции (п 3.1). Однако, дополнительная подсветка салона правилами прямо не запрещена, что дает возможность украсить авто, повысить комфорт, дать возможность рассмотреть карту или без напряжения прочесть текст в путеводителе. Наиболее востребованным типом светильников являются LED –лампы, долговечные и не разряжающие аккумулятор даже при длительном пользовании. Существует несколько вариантов монтажа подсветки в салоне, которые следует рассмотреть подробнее.

По умолчанию в потолочных плафонах большинства легковых автомобилей стоят галогеновые лампы W5W. Для увеличения яркости свечения обычно производится установка LED-светильников. На рынке появились RGB-панели, позволяющие менять цвет подсветки с помощью пульта управления. Монтаж таких панелей несложен — надо проделать следующие операции:

  • снять с плафона прозрачный колпак;
  • вынуть из гнезд стоковую галогеновую лампу;
  • вставить вместо нее специальный переходник со штекером;
  • присоединить светодиодную панель;
  • прикрепить панель к днищу плафона с помощью двухстороннего скотча;
  • закрыть плафон.

Интересно! Вариант с RGB-панелью удобен тем, что никакой пайки или иного соединения не требуется, вся работа заключается в разборке и сборке самих плафонов. Стоимость комплекта невелика, а декоративный эффект весьма выразителен и разнообразен — некоторые модели способны создать 12 вариантов цвета и яркости.

Подсветка ног в автомобиле

Подсветка нижнего яруса салона машины сначала производилась только на автомобилях премиум-класса. Однако, довольно скоро такой вариант начал использоваться на более простых моделях, а некоторые автолюбители стали устанавливать подсветку ног своими руками. В продаже имеются специальные наборы, упрощающие монтаж такого вида светового оформления до минимума. Они представляют собой комплект из 4 светильников и пульта управления. Для питания используется штекер от прикуривателя, а фиксация элементов производится с помощью кусочков двухстороннего скотча. Провода укладываются под края напольных ковриков, чтобы их никто случайно не оторвал. Есть менее сложные комплекты, состоящие только из светильников более простой конструкции, без пульта. Они дают меньший эффект, но стоят гораздо дешевле. Из наиболее сложных моделей можно выделить наборы с возможностью управления через Wi-Fi-модуль.

Читайте также Все о лампах ближнего света для Газели

Контурная подсветка машины

Контурная подсветка — одна из наиболее дорогих опций при покупке нового автомобиля. Освещение такого типа преследует исключительно декоративный эффект. Вид передней панели, приборной доски и прочих элементов салона, подсвеченных по линиям ребер и переходов плоскостей, весьма привлекателен, выгодно подчеркивает отделку салона. Светящиеся линии делят салон на зоны, отделяют участки приборной панели, обшивку дверей, блок переключения скоростей и прочие отделы.

Существуют комплекты, которые можно установить в машину любой марки. Они производятся в странах Юго-Восточной Азии, поэтому цена на них доступна любому автовладельцу. Стандартный комплект состоит из следующих компонентов:

  • мощный светодиод;
  • драйвер питания;
  • комплект соединительных проводов;
  • световод.

Светодиод вставляют в торец световода, который укладывается в линии стыка панелей приборной доски или иных элементов облицовки салона. Питание драйвера подключают к габаритным огням. Установка особой сложности не представляет. Кроме того, можно выбрать наиболее предпочтительный цвет светодиодов, всего их около 10 вариантов. Стоимость комплекта зависит от длины световода (2-5 м), наличия беспроводного пульта и других особенностей конструкции. В любом случае, самостоятельный тюнинг обойдется в несколько раз дешевле, чем штатная опция, которой машину оборудуют на заводе.

Подсветка щитка приборов

Приборный щиток оборудуется подсветкой, но для любителей устанавливать в салон автомобиля дополнительные световые элементы, этого недостаточно. Владельцы увеличивают яркость подсветки, изменяют цвет каждого прибора, делают область спидометра в зоне больших значений красной и т.д. В данном вопросе имеется большой простор для фантазии, тем более, что монтаж светильников никаких проблем не составляет. Надо только приобрести набор из 40 разноцветных LED-светильников, обладающих таким же цоколем, как и стоковые лампочки. От пользователя требуется лишь заменить «родные» приборы на диодные лампы, подбирая для каждого элемента цвет по своему вкусу. Процедура предельно проста и не требует использования паяльника или иных инструментов. Надо только проверить работоспособность светодиодов перед установкой.

Одним из самых распространенных видов модификаций автомобиля является дополнительная подсветка. С её помощью можно создать уникальный, полностью индивидуальный образ, который, несомненно, будет привлекать внимание окружающих.

Разумеется, можно выбрать множество готовых вариантов, или прибегнуть к помощи профессионалов. Однако при наличии определенных навыков самостоятельное создание дополнительного освещения в машине будет стоить значительно меньше, к тому же это позволит сделать все именно так, как хочется Вам. Поэтому мы поговорим о создании подсветки в салоне машины своими руками.

Типы подсветки для салона

Подсветка в салоне автомобиля своими руками должна начинаться с выбора ламп. У каждого из этих вариантов есть свои достоинства и недостатки, но сегодня светодиоды используются все больше и больше. И это объясняется следующими преимуществами:

  • Более безопасные в сравнении с неоновыми лампами – не могут стать причиной возгорания при повреждении, прочнее, не содержат ртути;
  • Меньше расходуют электричества;
  • Удобнее в установке и дальнейшем использовании;
  • Свет можно направить в нужном направлении.
  • Кроме того, диодные ленты с каждым годом становятся дешевле, что также способствует их популяризации.

Планирование подсветки для салона авто

Прежде чем начать реализовывать подсветку в салоне машины своими руками, стоит хотя бы приблизительно прикинуть схему установки дополнительного освещения. Это одно из главных преимуществ создания подсветки для машины своими руками – возможность сделать все, исходя из индивидуальных пожеланий. Задумайтесь о том, где бы Вам хотелось создать дополнительную подсветку, как вы планируете провести для неё электропитание и т.д.

Чаще всего подсветка размещается в следующих местах:

  • Под бардачком у переднего пассажира;
  • Под торпедой у водителя;
  • В багажном отделении;
  • Возле задних сидений салона.

LED-подсветка может получать питание даже от прикуривателя, и конечно можно подключить её напрямую к аккумулятору.

Достаточно важно помнить о том, что в подобных вещах главное соблюдать определенную осторожность, чтобы не переборщить с интенсивностью света. Создание красивой и «вежливой» подсветки салона своими руками требует хорошего чувства вкуса и умеренности.

Кроме того, необходимо продумать способы включения подсветки салона авто. Наиболее популярными являются следующие три варианта:

  • Включение от кнопки;
  • Включение при открытии дверей или багажника;
  • Активация подсветки при включении зажигания.

Что нужно для установки подсветки салона своими руками?

После того, как вы выбрали схему расположения светодиодных лент, выбрали их цвет, необходимо обеспечить наличие все инструментов и материалов, которые понадобятся для создания подсветки в машину своими руками, а именно:

  • Пассатижи;
  • Паяльник на 220V;
  • Канифоль и олово;
  • Канцелярский нож;
  • Светодиоды;
  • Клей для закрепления ленты;
  • Средство для обезжиривания поверхностей;
  • Индикатор;
  • Мультиметр;
  • Кабель;
  • Переключатель;
  • Набор отверток;
  • Клеммные колодки для фиксации проводов;
  • Трубки, термоусадка, изолента для изоляции кабеля.

Установка подсветки салона своими руками

Для начала, необходимо отмерить нужное количество светодиодной ленты и нарезать её по специальным меткам. Далее необходимо припаять диоды, к проводам нужной длинны, получившиеся контакты нужно заизолировать и разместить на них клеммы. Для дополнительной защиты проводов имеет смысл поместить их в гибкие трубки.

Следующим шагом в создании вежливой подсветки салона своими руками будет установка светодиодных лент в нужных местах. Для этого сначала необходимо обезжирить поверхности, к которым Вы будете приклеивать диоды после нанесения жидкости для обезжиривания нужно подождать от трех до пяти минут. Большинство светодиодных лент имеют клейкую основу, однако лучше всего дополнительно использовать клей.

Во время монтажа светодиодных лент крайне важно следить за тем, куда именно будет направлен свет. Освещение не должно бить в глаза водителю, к тому же от направленности света будет зависеть получившийся результат. Поэтому прежде чем приклеивать её, имеет смысл поэкспериментировать с расположением диодных лент.

Провода должны прокладываться под полом салона автомобиля. К штатной проводке можно подключиться в разных местах, таким местом может быть блок предохранителей. Кроме того, питание для светодиодов можно прокладывать и при помощи уже имеющихся фонарей и т.п. Помимо подключения к аккумулятору автомобиля для обеспечения электропитания, необходимо подключить подсветку к «земле», то есть припаять один из проводов к корпусу автомобиля (но только к чистому металлу без грязи, ржавчины, краски).

В любом случае, при установке подсветки салона автомобиля своими руками необходимо в первую очередь учитывать особенности внутренней электропроводки Вашего автомобиля.

Источник http://innovakon.ru/phone/vybiraem-svetodiodnuyu-lentu-dlya-doma-osveshchenie-svetodiodnoi.html

Источник http://avto-klass37.ru/podsvetka-salona-avtomobilya-svetodiodnymi-lentami-svetodiodnye.html

Источник

Понравилась статья? Поделиться с друзьями:
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
