Техническое обслуживание трансмиссии автомобиля

При интенсивной эксплуатации автомобиля могут возникнуть различные неисправности сцепления. Различают неисправности собственно сцепления и неисправности привода сцепления. К неисправностям сцепления относятся:

• износ и повреждения накладок ведомого диска;
• деформация ведомого диска;
• замасливание накладок ведомого диска;
• износ шлицев ведомого диска;
• износ или поломка демпферных пружин;
• поломка или ослабление диафрагменной пружины;
• износ или поломка подшипника выключения сцепления;
• износ поверхности маховика;
• износ поверхности нажимного диска;
• заедание вилки выключения сцепления.

Привод сцепления в зависимости от вида может иметь следующие неисправности:

а) механический привод

• заедание, удлинение или повреждение троса;
• повреждение рычажной системы;

б) гидравлический привод

• засорение гидропривода;
• нарушение герметичности системы (подтекание рабочей жидкости, наличие воздуха в системе);
• неисправность рабочего цилиндра (повреждение манжеты).

Внешними признаками неисправностей сцепления являются:

• неполное выключение (сцепление «ведет»);
• неполное включение (сцепление «буксует»);
• рывки при работе сцепления;
• вибрация при включении сцепления;
• шум при выключении сцепления.

Неполное выключение сопровождается затрудненным включением передач на работающем двигателе, шумом, треском при переключении передач, увеличением свободного хода педали сцепления.

«Пробуксовка» сцепления характеризуется запахом от горения фрикционных накладок ведомого диска, недостаточной динамикой автомобиля, перегревом двигателя, повышенным расходом топлива.

Таблица 1 – Внешние признаки и соответствующие им неисправности сцепления

износ или повреждение накладок ведомого диска; поломка или ослабление диафрагменной пружины; неисправность рабочего цилиндра;

засорение гидропривода; нарушение герметичности привода;

поломка или ослабление диафрагменной пружины; износ рабочей поверхности маховика;

засорение гидропривода; неисправность рабочего цилиндра; заедание троса;

заедание ступицы ведомого диска на шлицах; деформация диафрагменной пружины;

Ежедневное обслуживание.

• перед пуском двигателя у автомобилей с гидравлическим приводом проверить внешним осмотром герметичность соединений (по следам подтекания тормозной жидкости);
• перед началом движения (на нейтральной передаче), манипулируя педалью, проверить, нет ли заедания или проваливания (у автомобилей с гидроприводом) педали;
• после начала движения обратить внимание на четкость выключения сцепления, о чем можно судить по легкости переключения передач.

При работе на линии следует обращать внимание, нет ли вибрации, шума и других признаков неисправной работы сцепления.

Проверку технического состояния сцепления следует производить при работающем двигателе. Выжав педаль сцепления, поочередно переключают передачи. Если включение передач затруднено и сопровождается шумом, сцепление полностью не выключается. Затем проверяют включение сцепления: затягивают стояночный тормоз включают высшую передачу и плавно отпускают педаль

сцепления, одновременно нажимая на педаль управления дроссельными заслонками. Если двигатель остановится, сцепление исправно. Работающий двигатель указывает на неполное включение (пробуксовку) сцепления. При проверке сцепления на ходу могут быть также обнаружены такие недостатки, как резкое его включение, шумы, вибрации а также чрезмерный нагрев деталей.

Техническое обслуживание № 1.

Провести контрольно-осмотровые и крепежные работы по элементам привода сцепления.

В соответствующих моделях проверить наличие смазки в колпачковой масленке (соединенной гибким шлангом с подшипником) и завернуть ее на 2—3 оборота.

У автомобилей с гидроприводом проверить уровень тормозной жидкости в бачке гидроцилиндра и при необходимости долить до установленной метки.

При подозрении на попадание воздуха в систему гидропривода необходимо произвести прокачку. Признаком указанной неисправности может служить «слабая» педаль или ее полное проваливание.

При прокачке гидросистемы можно использовать спецбачки для прокачки гидротормозов или сделать это с помощью напарника, который по команде интенсивно нажимает на педаль сцепления несколько раз (стремясь создать давление жидкости в системе), и держит ее постоянно нажатой до команды слесаря, открывающего прокачной клапан путем его отворачивания на 1—2 оборота для выхода тормозной жидкости (по надетому на головку клапана резиновому шлангу, опущенному в прозрачный сосуд с тормозной жидкостью). Если жидкость выходит с пузырьками воздуха, клапан закрывают и повторяют операцию вновь, периодически добавляя жидкость в бачок гидроцилиндра. Прокачные клапана расположены на корпусах рабочих цилиндров.

При ТО-1 необходимо проверить свободный ход педали сцепления, используя для этого специальную линейку.

Для увеличения свободного хода педали сцепления у автомобилей с механическим приводом, например у ЗИЛ, откручивают регулировочную гайку продольной тяги, давая тем самым возможность вилке вместе с выжимным подшипником отойти назад от концов оттяжных рычагов или кольца (пяты), до установления нормативного зазора и восстановления свободного хода педали в соответствии с техническими требованиями. Если регулировочную гайку дальше откручивать некуда, это свидетельствует о необходимости замены ведомого диска, ввиду его износа.

У автомобилей с тросовым приводом принцип регулировки тот же — здесь следует несколько увеличить длину приводного троса отворачиванием регулировочных втулок или гаек.

Несколько сложнее регулировка свободного хода педали у автомобилей с гидроприводом и пневмоусилителем. В некоторых моделях автомобилей с гидравлическим приводом выключения сцепления возможен незначительный (дополнительный) свободный ход педали, за счет постоянного зазора (0,3—0,9 мм и более) между головкой толкателя и поршнем гидроцилиндра.

Техническое обслуживание № 2.

Дополнительно к объему ТО-1, при наличии в АТП на посту диагностики стенда для проверки тягово-экономических качеств автомобилей (КИ-4856, СД 3M-K453 или др.), с помощью стробоскопического прибора можно проверить сцепление на степень пробуксовки, подсоединив его к свече первого цилиндра и к центральному проводу распределителя.

Раскручивают ведущими колесами барабаны стенда, чтобы линейная скорость автомобиля по спидометру соответствовала 50 км/ч и освещают лампой прибора карданный шарнир; если он кажется неподвижным, значит пробуксовка отсутствует.

При ТО-2 вскрывают поддон картера сцепления и проверяют состояние скрытых элементов механизма сцепления, освещая его переносной лампой (состояние и положение рычагов, легкость хода муфты выключения сцепления, состояние подшипника и ведомого диска и т.д.).

При ТО-2, в порядке сопутствующего ремонта, можно заменять все неисправные (легкодоступные) узлы и детали привода выключения механизма сцепления.

Величина свободного хода соответствует установленному зазору между подшипником муфты и рычажками выключения сцепления (или пружинной мембраной). Для большинства автомобилей этот зазор должен быть 1,5-4 мм (в зависимости от модели автомобиля), что обеспечивает свободный ход педали сцепления легковых автомобилей 32-40 мм, а грузовых – 35-50 мм (рисунок 1). Свободный ход педали сцепления автомобилей с механическим приводом регулируется изменением длины тяги привода сцепления путем вращения гайки .

У сцепления с гидравлическим приводом свободный ход педали обычно зависит от величины двух зазоров: между штоком и поршнем главного цилиндра, а также между подшипником муфты и рычажками выключения. Зазор между толкателем и поршнем главного цилиндра должен находиться в пределах 0,5-1 мм, регулируется он эксцентриковым болтом, который соединяет шток с педалью сцепления.

1-педаль сцепления; 2-линейка с двумя движками

Рисунок 1 – Проверка свободного хода сцепления

Прокачку гидросистемы привода сцепления автомобилей КамАЗ для удаления воздушных пробок следует проводить в такой последовательности:

• очистить от пыли и грязи пневмогидроусилитель;
• снять резиновый защитный колпак и на головку клапана надеть резиновый шланг;
• свободный конец шланга опустить в чистый стеклянный сосуд с тормозной жидкостью;
• резко нажать 3-4 раза на педаль сцепления и, оставляя педаль нажатой, отвернуть на 0,5-1,0 оборота клапан выпуска воздуха;
• после прекращения выхода жидкости с воздушными пузырьками завернуть клапан;
• повторить указанные операции несколько раз, пока не прекратится выделение воздуха из шланга;
• по мере уменьшения жидкости в главном цилиндре добавлять в систему жидкость, не допуская снижения уровня ее в компенсационной полости главного цилиндра более чем на 2/3 нормального уровня;
• после удаления воздуха из системы завернуть до отказа клапан выпуска воздуха при нажатой педали сцепления;
• снять с головки клапана шланг и надеть защитный колпачок;
• долить в главный цилиндр жидкость до нормального уровня;
• отвернуть контрольную пробку и спустить конденсат из силового пневмоцилиндра усилителя.

2. Техническое обслуживание механической коробки передач (МКПП)

К неисправностям КПП следует отнести сильное нагревание деталей коробки передач, вызываемое преимущественно понижением уровня масла вследствие вытекания его через неплотности в прокладках и сальниках.

Для предотвращения неисправностей коробки передач и раздаточной коробки техническим обслуживанием предусмотрены следующие работы:

• а) проверка работы и наружный осмотр картеров (ежедневно);
• б) контроль температуры картера (при осмотре в пути и при ежедневном техническом обслуживании автомобиля);
• в) проверка крепления коробок (ежедневно) и плотности прилегания крышек (при ТО-1, ТО-2);
• г) проверка отсутствия подтекания масла (ежедневно), уровня масла (при ТО-2) и смена масла (согласно картам смазки — обычно при ТО-2);
• д) проверка состояния тяг управления раздаточной коробкой (ежедневно) и регулировка тяг включения переднего ведущего моста (при ТО-2);
• е) проверка состояния шестерен (приурочивается к ТО-2).

Уровень масла в коробке передач и в раздаточной коробке проверяют, вывертывая пробку наполнительного отверстия.

Смена масла производится согласно картам смазки, а при подготовке автомобиля к новому сезону эксплуатации летнее масло заменяется зимним (или наоборот) независимо от срока работы автомобиля.

Одновременно со сменой масла рекомендуется снять крышку коробки передач и проверить зубья шестерен. Устанавливая крышку на место, надо следить за тем, чтобы все каретки и рычаг занимали нейтральное положение и каждая вилка переключения вошла в выточку своей каретки.

При замене масла в картер следует залить 1,5…3 л дизельного топлива (в зависимости от модели автомобиля), вывесить задние колеса, включить первую передачу и дать проработать ДВС 1,5…2 мин. Затем топливо слить и залить чистое промывочное масло (веретенное АУ или жидкое минеральное масло) и дать проработать ДВС на холостом ходу 1…2 мин. при нейтральном положении шестерен КПП. Затем слить масло и залить соответствующее трансмиссионное масло.

Проверять уровень масла в КПП необходимо при остывшей КПП, когда все масло стечет в ее картер.

При ремонте приходится разбирать коробку передач, проверять пригодность ее деталей, заменять поврежденные и изношенные детали, а потом собирать ее обратно. Перед разборкой коробку передач снимают с автомобиля, отвернув болты крепления картера сцепления, и сливают из нее масло.

Умелое пользование коробкой передач намного увеличивает срок ее службы. Особенно вредно переводить рычаг при включенном сцеплении, переключать с низших передач на высшие, не задерживая рычаг в нейтральном положении, переключать с высших передач на низшие при большой скорости движения автомобиля, включать передачи заднего хода при движении автомобиля вперед и передачи переднего хода при движениии автомобиля назад.

Для включения переднего моста сцепление не выключается, так как соединяемые валы вращаются с почти одинаковой скоростью (если ни одно колесо не буксует). При включении переднего моста возможно, что зубья одной шестерни (муфты) окажутся против зубьев другой шестерни (муфты). В таком случае нужно, не останавливая автомобиль, включать передний мост несколько раз подряд. Включение облегчается, если автомобиль вести зигзагами.

Если переключение передач затруднено, необходимо отрегулировать дистанционный привод управления коробки передач.

Регулирование дистанционного привода управления механизмом переключения передач в коробках передач модели 142, 152 автомобиля КамАЗ следует проводить при нейтральном положении рычага переключения передач в следующем порядке:

• ослабить стяжные болты 5 (рисунок 2) и, вывернув болты 3, обеспечить зазор в соединении, навернув на один-два оборота регулировочный фланец 4 на тягу 6;
• ослабив контргайку 1, ввернуть установочный винт 2, застопорив этим перемещение штока 7;
• ослабив контргайку 1 (рисунок 3), ввернуть установочный винт 2, застопорив этим перемещение рычага переключения передач;
• вращая, переместить по резьбе регулировочный фланец 4 до контакта по всей поверхности с фланцем штока 7. Установить болты 3 и затянуть стяжные болты 5;
• вывернуть установочный винт 2 на 21 мм и застопорить его контргайкой;
• вывернуть установочный винт 2 на 31 мм и застопорить его контргайкой.

1 — контргайка; 2 — винт установочный; 3-болт; 4 — фланец регулировочный; 5 — болт стяжной; 6 — тяга; 7 — шток

Рисунок 3 – Устройство кулисы и регулировка привода

Рисунок 4 — Установочный винт и контргайка: 1-контргайка; 2-винт установочный

Проверить установочный размер упора клапана включения делителя передач (при его наличии) для коробки передач модели 152, перемещая упор 4 штока клапана. После установки требуемой величины А=20,5±0,5 (рисунок 5) закрепить упор гайками, гайки застопорить отгибными шайбами.

1-пылепредохранитель; 2 -крышка; 3 — ограничитель штока; 4 — упор (флажок) штока клапана

Рисунок 5 – Привод сцепления

Ход рычага делителя передач проверять при наличии сжатого воздуха в пневмоприводе тормозов. Для замера:

• снять крышку 1 (рисунок 6) смотрового люка механизма переключения делителя передач;
• нажать до упора педаль сцепления;
• передвигая переключатель управления делителем передач из верхнего положения в нижнее или наоборот, замерить ход рычага по центру отверстия. Нормальная величина хода -16,5…19.0 мм.

1-крышка смотрового люка; 2, 5-винт установочный; 3,4-контргайка.

Рисунок 6 – Механизм делителя Регулировать ход рычага необходимо в следующем порядке:

• ослабить контргайки 3, 4 (рисунок 6) и вывернуть установочные винты 2, 5;
• установить переключатель на рукоятке рычага переключения передач в нижнее положение (Н);
• нажать педаль сцепления до упора;
• ввернуть задний установочный винт 5 до контакта с рычагом, после этого довернуть его еще на ¼ оборота и застопорить контргайкой 4;
• установить переключатель в верхнее положение (В) и нажать педаль сцепления до упора. Ввернуть передний установочный винт 2 так же, как был ввернут задний винт.

3. Техническое обслуживание автоматической коробки передач (АКПП)

Основные признаки неисправности автоматической коробки передач (АКПП): —сильные рывки при переключении;

• не включение (пропуск) какой-либо передачи;
• течь масла;
• свечение или мигание аварийного индикатора на приборной панели (если такой имеется).

В основном, у гидромеханических (масляных) трансмиссий обслуживание сводится к проверке уровня масла, а после пробега 50…60 тыс. км — замене масла и масляного фильтра. При эксплуатации в тяжелых условиях целесообразно сократить данный интервал — масло менять через каждые 30…40 тыс. км, фильтр вместе с маслом — через 60 тыс. км пробега.

Не следует допускать низкого уровня рабочей жидкости, т.к. работа АКПП зависит от давления масла, а пробуксовка к тому же вызывает перегрев. Первый признак низкого уровня — хорошо слышимый гул гидротрансформатора, который начинает работать с существенной пробуксовкой.

При недоливе насос качает масло вместе с воздухом, что приводит к понижению линейного давления в магистралях. Вследствие этого – пробуксовка дисков и их ускоренный износ. Возможны сбои при переключении передач. Пониженный уровень может быть как следствие неквалифицированного обслуживания АКПП, так и течи жидкости.

Также не следует допускать превышение допустимого высокого уровня масла — расширение масла из-за нагревания может привести к переполнению и вспениванию. В этом случае, масло теряет свои свойства, что может повлечь за собой выход всего агрегата из строя.

Уровень масла в АКПП проверяют с помощью щупа-масломера, однако у этой операции есть свои тонкости. Уровень масла сильно меняется в зависимости от температуры, поэтому практически на всех щупах имеются несколько меток. Кроме понятных водителю отметок min и max, щуп может иметь, например, «горячую» и «холодную» стороны или метки hot и cold — уровень, когда масло в коробке прогрето или нет.

Чтобы точно определить уровень масла, АКПП следует прогреть поездкой не менее 7-10 км, после чего устанавить автомобиль на ровную поверхность, а проверку проводить при работающем на холостых оборотах двигателе, в положении “паркинг”.

Жидкости для автоматических КПП обозначаются аббревиатурой ATF (Automatik Transmission Fluid).

ATF должна обладать высокой текучестью, которая особенно необходима при низких температурах. Но чтобы при нагреве масло для коробок-автоматов не становилось слишком текучим, в него добавляют различные присадки, проявляющий себя только в зоне действия высоких температур. Кроме того, в рабочую жидкость вводят модификаторы трения, противоизносные, антипенные, антиокислительные и другие присадки. Если залить в АКПП вместо ATF какую-либо другую жидкость — это обязательно заканчивается поломкой коробки передач.

Одной из особенностей замены масла в коробке-автомате, является неполный слив отработанной жидкости. Как правило, несливаемый остаток составляет 20…40%. Это является следствием конструктивных особенностей коробокавтоматов. Поэтому, полная замена возможна только за 2…3 операции. Масло следует наливать медленно, чтобы оно смогло заполнить все полости.

Далее следует сделать контрольную поездку на расстояние не больше 10 километров, затем установить автомобиль на ровную площадку и снова проверить уровень. В результате придется либо долить масло, либо слить излишек масла..

Технология заливки трансмиссионного масла

1. Организовать свободный доступ к поддону коробки передач, загнав автомобиль на эстакаду или подняв домкратом.
2. Вывернуть сливную пробку и слить трансмиссионную жидкость.
3. Завернуть сливную пробку на место и, не прилагая больших усилий, подтянуть ее.
4. Вывернуть все болты, расположенные по периметру масляного поддона коробки передач, и аккуратно, чтобы не повредить прокладку, отделить поддон от корпуса коробки передач. Не сливая остатков жидкости, убрать его в сторону для анализа.
5. Снять фильтр трансмиссионной жидкости для промывки и анализа продуктов износа, накопившихся в нем. Если фильтр бумажный, то его необходимо заменить.
6. Провести анализ продуктов износа, находящихся в фильтре и поддоне. Продукты износа могут состоять из стальной, латунной и алюминиевой стружки, черных пластинчатых чешуек и крупной пластмассовой стружки. Алюминиевая и латунная стружка возникает в результате износа подшипников скольжения. При нормальной степени износа она появляется в виде серого налета на внутренней поверхности поддона, корпуса фильтра, магнитах и присутствует в трансмиссионной жидкости в виде очень мелкой взвеси. Стальная стружка возникает от износа стальных подшипников качения, валов, шестерен и т.п. В норме она может присутствовать только в мизерных количествах, как продукт, оставшийся еще со времени приработки узлов в коробке передач. Большее же ее количество свидетельствует об аварийном состоянии АКПП. Наличие большого числа черных пластинчатых частиц говорит о начале процесса быстрого износа фрикционных дисков, по истечении некоторого времени ведущего к поломке. Так же недопустимо наличие крупной пластмассовой стружки, которая возникает в связи с выходом из строя различных шестерен и подшипников скольжения, изготовленных из полимерных материалов. В процессе эксплуатации продукты износа забивают отверстия в сеточке фильтра и резко снижают поступление трансмиссионной жидкости, в результате трансмиссия выходит из строя.
7. Промыть в промывочной жидкости поддон и сеточку фильтра. Для удаления продуктов износа можно воспользоваться сжатым воздухом от компрессора или насоса. Ветошь в данном случае использовать не рекомендуется, так как она оставляет ворс на поверхности протираемых деталей. Смытый трансмиссионной жидкостью, он закупоривает фильтр. Если корпус поддона или фильтр искорежен, и пропускная способность по жидкости уменьшена, это также может привести к поломке коробки-автомата, поэтому нужно придать им первоначальное состояние или заменить. Очищенные магниты возвращаются в поддон коробки передач.
8. Промытый фильтр трансмиссионной жидкости устанавливить на свое место и тщательно притянуть крепежными болтами.
9. Подготовленный поддон вместе с магнитами и прокладкой нужно установить на штатное место. Если прокладка повреждена, то ее поверхность рекомендуется обработать герметиком. Усилие затяжки болтов не должно быть очень велико, так как это может привести к повреждению прокладки, и тогда течь жидкости неизбежна.
10. Заливка трансмиссионной жидкости в коробку передач осуществляется через шахту щупа. Уровень должен соответствовать меткам, указанным на щупе. В момент замера двигатель автомобиля должен работать, а рычаг выбора режима движения необходимо установить в положение «N» или «Р» в зависимости от модели автомобиля.

Важная деталь в управлении автоматом — дроссельный тросик. Он соединяет механизм управления и контроля автоматической коробки передач с сектором дроссельной заслонки двигателя, которая приводится в движение от педали газа. Это металлический тросик, заключенный в пластмассовый кожух, жестко закрепленный с обеих сторон. При длительной эксплуатации пластмассовый кожух высыхает, укорачивается и вылезает из своих посадочных мест в результате изменения его длины. Управление автоматом становится неверным, и он отвечает водителю некорректными действиями.

Для устранения этой неисправности нужно убедиться в отсутствии разрывов, мест оплавления и резких перегибов, а отремонтировав посадочные места пластмассового кожуха, заново его отрегулировать:

1. После ремонта проверить легкость вытягивания, а главное, возврата дроссельного тросика внутри кожуха.
2. Ослабить регулировочные гайки.
3. Полностью нажать педаль газа и регулировочными гайками установить тросик в такое положение, при котором стопор будет выходить из защитного резинового кожуха не более чем на миллиметр.
4. Аккуратно затянуть регулировочные гайки и только после этого отпустить педаль газа.
5. Многократно нажимая педаль газа, проверить качество регулировки.

Проделав все вышеперечисленные тесты, можно точно определить состояние автоматической трансмиссии, раньше выявить возникающие неисправности и устранить их.

Проведение «Дорожного теста» для АКПП и его оценка

1. Установить рычаг выбора режима движения в положение «D» и, постепенно нажимая педаль газа, проверить наличие переключении 1-2, 2-3 и 3-4 (после нажатия кнопки «0/D»). Если нет какого-либо из переключении, то неисправна автоматическая коробка передач или ее узел управления и контроля; если моменты переключения затянуты, то неверно отрегулирован дроссельный тросик.
2. Зафиксировать скорость автомобиля 70 км/час в режиме «D» на передаче «0/D» и немного надавить на педаль газа. Обороты двигателя не должны меняться резко. Если же на тахометре наблюдается резкий скачок оборотов двигателя, то можно утверждать, что поломка находится в гидротрансформаторе, и он скоро полностью выйдет из строя.
3. Остановить автомобиль и перевести рычаг выбора режима движения в диапазон «2». Постепенно нажимая педаль газа, проверить наличие переключения 1-2. Двигаясь на второй передаче, отпустить педаль акселератора и обратить внимание на наличие торможения двигателем. Повторив несколько раз эту операцию, следует удостовериться, что переключения 1-2, 2-1 не сопровождаются вибрацией, ударами или проскальзыванием. Если отрицательных явлений нет, то коробка находится в хорошем состоянии.
4. Полностью остановить автомобиль и, переместив рычаг в положение «L», плавно нажимая педаль газа, убедиться в отсутствии переключения на вторую ступень, а также проверить наличие торможения двигателем при отпускании педали газа. При многократном нажатии и отпускании педали газа прослушать работу коробки передач для выявления посторонних шумов и вибраций. Если происходит переключение на вторую ступень или нет торможения двигателем, то неисправен узел управления и контроля.
5. Остановить автомобиль и, переключившись в диапазон «R», резко нажать на педаль газа. Убедившись в отсутствии пробуксовок, вибраций и посторонних шумов, продолжать дальнейшее тестирование.
6. Установив автомобиль на наклонном участке, с уклоном около 5°, переместить рычаг выбора режима движения в положение «Р» и отпустить тормоз. Автомобиль должен зафиксироваться на месте; если автомобиль скатывается, то причину следует искать в неисправности механизма парковки автомата.

При проведении теста нужно обратить особое внимание на наличие посторонних шумов и вибраций. Так как эти шумы и вибрации могут быть вызваны разбалансировкой гидротрансформатора, ведущего вала и т.п., что может привести к созданию аварийной ситуации.

4. Техническое обслуживание карданной передачи

Исправность карданной передачи определяется внешним осмотром, а при движении автомобиля — на слух. Характерными признаками неисправностей карданной передачи являются повышенный шум вследствие износа деталей, особенно хорошо слышимый при движении автомобиля накатом, вибрация карданных валов. Износ крестовин и шлицсвых соединений определяется по толчкам, происходящим при трогании с места, или сильным стукам при переключении передач. Признаком погнутости или нарушения балансировки карданного вала является его биение при вращении. Повышенный износ деталей карданной передачи может быть вызван недостаточной смазкой или ослаблением креплений.

Обслуживание карданной передачи заключается в проверке при каждом ТО состояния креплений фланцев карданных валов, крышек подшипников и кронштейнов промежуточных опор и подтяжке всех болтов креплений до отказа. Периодически следует проверять посадку крестовин в подшипниках и подшипников в вилках. Для проверки крепления фланцев следует поставить рычаг коробки передач в нейтральное положение, а стояночный тормоз растормозить и под колеса автомобиля подложить упоры. При обнаружении ослабления крепления фланца расшплинтовать болты (гайки) крепления и затем подтянуть их до отказа (моменты затяжки указаны в Руководствах по эксплуатации автомобилей).

Необходимо своевременно смазывать карданную передачу (подшипники, шлицевые соединения). На автомобилях выпуска прежних лет смазка игольчатых подшипников крестовин производится через масленку при ТО-1 маслом, применяемым для коробки передач.

При замене карданных валов, фланцев-вилок, скользящих вилок следует иметь в виду, что карданные валы должны быть динамически сбалансированы. На трубе вала и на скользящей вилке имеются стрелки. При сборке шлицевых соединений следует учесть, что эти стрелки должны совпадать.

Ежедневное обслуживание.

При работе на линии необходимо следить за характером работы карданной передачи – при наличии вышеуказанных неисправностей, при больших динамических нагрузках, возможно полное разрушение карданной передачи.

Техническое обслуживание № 1.

Провести контрольно-осмотровые работы, особое внимание обратить на состояние сальников крестовин карданных шарниров (течь масла свидетельствует о необходимости их замены). Проверить состояние подушки промежуточной опоры (не допускаются трещины и разрывы). Провести крепежные работы. Затяжку фланцев шарниров производить с усилием, определенным ТУ для конкретной модели автомобиля (не допускается использование нестандартных крепежных изделий собственного изготовления). Охватив кистями рук смежные валы и покачивая их резко в противоположные стороны, проверить, нет ли люфта в карданных шарнирах и в шлицевых соединениях. Покачивая вал в вертикальной плоскости, проверить, нет ли люфта в подшипнике промежуточной опоры и состояние подушки опоры. При проверке люфтов в карданных шарнирах и шлицевых соединениях удобно использовать прибор КИ-4832 (рисунок 7).

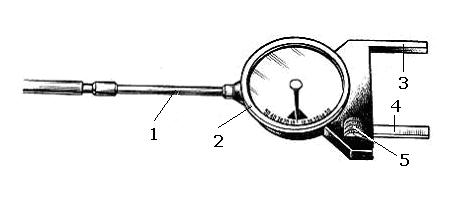

1 – винтовой зажим; 2 – подвижные губки; 3 – фланец крестовины; 4 – жидкостный уровень; 5 – угловой лимб; 6 – рессора; 7 – стрелка динамометра; 8 – шкала динамометра; 9 – рукоятка

Рисунок 7 – Схема динамометра-люфтомера углового КИ-4832

Установив и закрепив подвижные губки прибора на торцах вилки кардана (удерживая в этот момент вилку смежного кардана неподвижно с помощью монтировки), прикладывая к рукоятке динамометра усилие в соответствии с ТУ, определяют с большой точностью возможный люфт по градуированной шкале. С помощью этого же прибора определяют суммарные люфты в КП, раздаточных коробках и главных передачах. Смазку игольчатых подшипников карданных шарниров следует производить только соответствующими трансмиссионными маслами через специальные масленки.

Техническое обслуживание № 2.

Дополнительно к объему ТО-1, при наличии в АТП стенда для Т-М испытаний с беговыми барабанами, используя прибор КИ-8902А (рисунок 8), можно проверить карданные валы на радиальное биение.

1 -электромагнит; 2 -рукоятка; 3 -рычаг; 4 -сухарик; 5 -зажим; 6 -корпус; 7 -индикатор; 8-крышка

Рисунок 8 — Устройство для проверки биения карданных валов непосредственно на автомобиле мод. КИ-8902А

При проверке пускают двигатель автомобиля, установленного ведущими колесами на беговых барабанах, включают 1-ю передачу и поддерживают минимальную частоту вращения КВ двигателя. Прибор с электромагнитом подключают к электрической сети 12 В автомобиля и закрепляют электромагнит к одной из металлических частей снизу автомобиля так, чтобы головка индикатора находилась по центру и посередине проверяемого карданного вала. Допустимое биение труб валов у автомобилей семейства ГАЗ 1,2 мм, у ЗИЛ 0,8 мм.

Проверку карданных валов на биение можно произвести вращением трубы на призмах относительно посадочных поверхностей фланцев и подшипника промежуточной опоры для промежуточного вала (рисунок 9). Замеры выполняются индикатором, установленным на плите призм. Для промежуточного карданного вала биение по длине трубы не должно быть более 1 мм. Для заднего карданного вала эта величина не должна превышать 1,2 мм.

Рисунок 9 – Проверка биения карданного вала стрелочным индикатором

Замер индикатором радиального зазор шлицев карданного вала производится на расстоянии 75–80 мм от шлицевого конца вилки в двух перпендикулярных плоскостях.

Рисунок 10 – Замер радиального зазора шлицев карданного вал

При ТО-2, в порядке сопутствующего ремонта, можно заменять как отдельные неисправные узлы и детали, так и целиком карданные валы вместе с промежуточными опорами.

При проверке прогиба карданного вала задний мост автомобиля поднимают домкратом или другим подъемным устройством так, чтобы колеса не касались пола, а карданный вал мог свободно проворачиваться. Далее подключают электромагнит к сети постоянного тока напряжением 12 В. Далее прикладывают электромагнит к очищенной поверхности нижней полки лонжерона или кузова против места замера прогиба карданного вала, надежно закрепляют устройство на полке и включают электромагнит. Далее рукояткой 2 и зажимом 5 ослабляют осевой и телескопический зажимы и подводят к карданному валу индикатор с ножевидным наконечником так, чтобы индикатору был сообщен предварительный натяг 2-3 мм, и устанавливают индикатор на нуль. После этого зажимы затягивают, карданный вал поворачивают рукой на один оборот и по показанию индикатора определяют прогиб труб карданной передачи.

При обнаружении биения карданного вала крайне важно произвести его балансировку. Для этого на вал заднеприводного автомобиля устанавливают балансирные грузики. Определение люфтов трансмиссии переднеприводного автомобиля с помощью вышеупомянутых приборов невозможно. Для данного типа автомобилей суммарный люфт всей трансмиссии оценивается по параметру «выбег автомобиля» с применением стенда тяговых качеств. 1,2 мм.

Замер индикатором радиального зазор шлицев карданного вала производится на расстоянии 75–80 мм от шлицевого конца вилки в двух перпендикулярных плоскостях.

Технология замены механизмов автомобильных трансмиссий

В зависимости от вида конструкции различают автоматическую, механическую трансмиссию, а также задним, передним или полным приводом. Количество видов трансмиссий увеличивается вместе с выходом с конвейера новых моделей автомобилей. Поэтому чтобы провести ремонт данного агрегата необходимы опыт и знания профессионала.

Признаки неисправности трансмиссии

Чтобы понять, что с трансмиссией что-то не в порядке, не обязательно быть экспертом. Достаточно прислушиваться к сигналам, которые посылает автомобиль, и своевременно ремонтировать и менять вышедшие из строя запчасти, иначе потом не избежать дорогостоящего капитального ремонта.

Итак, тревожные признаки в работе трансмиссии:

• Возникновение на приборной панели индикатора поломки в коробке передач;
• движение машины с рывками при запуске двигателя;
• западание педали сцепление после ее нажатия;
• затрудненное переключение передач;
• появление треска или шороха после выжимания сцепления;
• скрипы и другие посторонние шумы при переключении коробки передач.

При выявлении указанных признаков стоит обратиться за помощью в СТО. Среди распространенных причин поломок трансмиссии можно выделить механические повреждения, в том числе удары на бездорожье, заводские браки и программные сбои.

Из каких элементов состоит трансмиссия

Трансмиссия представляет собой сложную систему, состоящую из таких элементов:

• Коробка передач;
• Сцепление;
• Дифференциал;
• Карданная и главная передача;
• Шарниры и подвеска.

При длительной эксплуатации автомобиля указанные элементы могут истираться и деформироваться в местах повышенной нагрузки. Это повлечет за собой немедленный ремонт трансмиссии.

Ремонт проводится после комплексной диагностики и тестирования трансмиссии. В первую очередь необходимо проверить количество и качество масла в АКПП. Кроме того, важно провести тестовый прокат транспортного средства, чтобы сделать выводы об исправности коробки передач. Эти меры одинаковы как для механических, так и для автоматических трансмиссий.

Какие комплектующие используются для ремонта

Для проведения качественного ремонта трансмиссий важно использовать качественные изделия от известных производителей, подтверждающих качество сертификатом соответствия. Именно такую продукцию предлагает компания Движком. У нас вы можете найти необходимые запчасти и расходные материалы, указав марку и модель транспортного средства.

Среди распространенных процедур по ремонту трансмиссии:

• Замена масла;
• замена фрикционов АКПП;
• замена клапанов коробки передач;
• замена главной пары;
• замена подшипников.

Эти своевременно выполнять эти действия, это поможет продолжить работу коробки. Все указанные запчасти вы можете найти в магазине Движком. Вы легко сможете подобрать необходимые комплектующие, указав марку и модель своего автомобиля.

Техническое обслуживание и текущий ремонт трансмиссии

Техническое обслуживание сцепления. При ЕО проверяют: действие сцепления при трогании автомобиля с места и переключении передач в режиме движения; уровень жидкости в бачке гидропривода сцепления.

При ТО-1 проверяют: действие привода и свободный ход педали сцепления (при необходимости устраняют неисправности в приводе сцепления и регулируют свободный ход педали сцепления); герметичность гидропривода механизма выключения сцепления (при необходимости устраняют негерметичность); крепления пневмоусилителя сцепления.

При ТО-2 проверяют и при необходимости подтягивают крепления картера сцепления и цилиндров гидравлического привода сцепления.

Диагностирование сцепления. Исправность сцепления проверяют при работающем двигателе. Выжав педаль сцепления, поочередно включают передачи. Если включение передач затруднено и сопровождается скрежетом, то сцепление полностью не выключается («ведет»). Полноту включения сцепления проверяют, затянув ручной тормоз. Затем включают высшую передачу и плавно отпускают педаль сцепления, одновременно нажимая на педаль управления дроссельными заслонками. Если двигатель при этом останавливается, то сцепление исправно. Продолжение работы двигателя указывает на неполное включение (пробуксовку) сцепления. Пробуксовка проявляется и при движении автомобиля (медленный разгон и недостаточная тяга автомобиля с номинальной мощностью двигателя). При проверке сцепления могут быть обнаружены следующие неисправности: резкое включение, чрезмерный нагрев деталей, шумы, вибрации и рывки при включении. Диагностирование сцепления может проводиться на стенде для проверки тягово-экономических показателей с помощью стробоскопического устройства.

Регулировки и ремонт сцепления. Регулировки сцепления. В процессе эксплуатации сцепление регулируют, но перед этим проверяют свободный ход педали сцепления. Для этого используют линейку с делениями и двумя движками. Один конец линейки устанавливают на пол кабины, а верхний движок совмещают с площадкой педали сцепления. Затем нажимают на педаль до момента резкого возрастания сопротивления при ее перемещении. Это положение отмечают на линейке вторым движком, и оно соответствует выборке свободного хода. Расстояние между движками на линейке и будет значением свободного хода педали сцепления.

При механическом приводе сцепления свободный ход педали регулируют изменением длины основной тяги, отворачивая или наворачивая регулировочную гайку по тяге (при отворачивании гайки свободный ход педали увеличивается, при наворачивании – уменьшается).

При гидравлическом приводе свободный ход педали сцепления складывается из свободных ходов и зазоров в механической и гидравлической частях привода. Перед регулировкой измеряют полный ход толкателя рабочего цилиндра. Если ход толкателя меньше требуемого значения, то это свидетельствует о нарушении регулировки свободного хода педали или о попадании воздуха в систему гидропривода. В этом случае необходимо прокачать гидропривод, а затем отрегулировать свободный ход педали сцепления. Гидропривод сцепления прокачивают в следующей последовательности: снимают колпачок с головки перепускного клапана на рабочем цилиндре, на клапан надевают резиновый шланг, конец которого опускают в прозрачную емкость с небольшим количеством тормозной жидкости. На резьбовой наконечник пробки главного цилиндра навертывают шланг воздушного насоса и, отвернув на пол-оборота перепускной клапан, создают насосом давление внутри главного цилиндра. Давление в системе можно создавать нажатием на педаль сцепления. В этом случае при нажатии на педаль клапан отворачивают, а при отпускании – заворачивают (это необходимо для избежания попадания воздуха в систему через клапан). Под действием давления жидкость начинает вытекать в емкость и вместе с ней выходит воздух в виде пузырьков. Как только выделение пузырьков воздуха прекращается, прокачку заканчивают, заворачивают перепускной клапан и надевают на него колпачок.

Далее проверяют и при необходимости устанавливают требуемый зазор между толкателем и поршнем главного цилиндра. Предварительная грубая установка зазора производится изменением длины тяги, окончательная регулировка – поворотом эксцентрикового болта. Оценку этой регулировки проводят по ходу педали, который должен составлять до упора толкателя в поршень 3,5…10 мм. Зазор между выжимным подшипником и отжимными рычагами устанавливают, изменяя длину толкателя рабочего цилиндра. При снятой оттяжной пружине вилки ход ее наружного конца должен быть в пределах 4…5 мм, если регулировка проведена правильно.

Неисправности сцепления, их причины и способы устранения. При интенсивной эксплуатации автомобиля могут возникнуть различные неисправности сцепления. Различают неисправности собственно сцепления и неисправности привода сцепления. К неисправностям сцепления относятся: износ и повреждения накладок ведомого диска; деформация ведомого диска; замасливание накладок ведомого диска; износ шлицев ведомого диска; износ или поломка демпферных пружин; поломка или ослабление диафрагменной пружины; износ или поломка подшипника выключения сцепления; износ поверхности маховика; износ поверхности нажимного диска; заедание вилки выключения сцепления.

К основным неисправностям механического привода сцепления относятся: заедание, удлинение или повреждение троса; повреждение рычажной системы. К основным неисправностям гидравлического привода сцепления относятся: засорение гидропривода; нарушение герметичности системы (подтекание рабочей жидкости, наличие воздуха в системе); неисправность рабочего цилиндра (повреждение манжеты).

Износ и поломка конструктивных элементов сцепления происходят в основном из-за нарушения правил эксплуатации автомобиля: трогание с места на высоких оборотах, нога на педали сцепления во время движения. Одной из причин поломки или износа может стать предельный срок эксплуатации элементов сцепления. В большей степени это касается ведомого диска сцепления, имеющего ограниченный ресурс. При соблюдении правил эксплуатации данный элемент исправно служит свыше 100 тыс. км пробега.

Причиной поломки сцепления может стать и низкое качество комплектующих. При покупке запасных частей предпочтение следует отдавать оригинальным деталям. Замасливание фрикционных накладок ведомого диска происходит при попадании на них масла вследствие износа или повреждения сальников двигателя или коробки передач.

Неисправности сцепления хорошо диагностируются по внешним признакам. Вместе с тем, один внешний признак может соответствовать нескольким неисправностям сцепления. Поэтому конкретные неисправности сцепления устанавливаются, как правило, при его разборке.

Характерные признаки неисправности сцепления: неполное включение (пробуксовка), неполное выключение (сцепление «ведет»), резкое включение, рывки при работе сцепления; вибрация при включении сцепления; шум при выключении сцепления.

Неполное включение сцепления характеризуется запахом от горения фрикционных накладок ведомого диска, недостаточной динамикой автомобиля, перегревом двигателя, повышенным расходом топлива. Пробуксовка сцепления может быть вызвана отсутствием свободного хода педали сцепления, износом, короблением или замасливанием фрикционных накладок ведомых дисков, поломкой или ослаблением нажимных пружин и оттяжной пружины муфты выключения сцепления.

Неполное выключение сопровождается затрудненным включением передач на работающем двигателе, шумом, треском при переключении передач, увеличением свободного хода педали сцепления. Неполное выключение сцепления возможно при увеличении свободного хода педали сцепления, короблении или перекосе дисков, заедании ведомых дисков, поломке фрикционных накладок, поломке отжимных рычагов. Кроме того, на автомобилях с гидроприводом сцепления неполное выключение сцепления может быть обусловлено попаданием воздуха в гидросистему, утечкой рабочей жидкости, разрушением резинового уплотнительного кольца толкателя поршня главного цилиндра.

Резкое включение сцепления происходит при заедании муфты выключения сцепления на ведущем валу коробки передач, потере упругости или поломке нажимных пружин, износе или задире рабочих поверхностей нажимного диска или маховика, при износе фрикционных накладок ведомого диска или ослаблении заклепок.

Нагрев деталей, шумы, вибрация и рывки происходят из-за износа, разрушения или недостаточной смазки выжимного подшипника, ослабления заклепок накладок ведомого диска, увеличенного зазора в сопряжении ступицы ведомого диска и шлицев ведущего вала коробки передач. Появление шипящего звука высокого тона свидетельствует о неисправностях подшипника.

В таблице 20 представлены основные признаки и соответствующие им неисправности сцепления.

Основные признаки и соответствующие им неисправности сцепления.

Признаки	Неисправности
Сцепление «ведет»	· Деформация ведомого диска. · Износ шлицев ведомого диска. · Износ или повреждение накладок ведомого диска. · Поломка или ослабление диафрагменной пружины. · Неисправность рабочего цилиндра. · Засорение гидропривода. · Нарушение герметичности привода. · Заедание, удлинение или повреждение троса. · Повреждение рычажной системы
Сцепление «буксует»	· Износ или повреждение накладок ведомого диска. · Замасливание ведомого диска. · Поломка или ослабление диафрагменной пружины. · Износ рабочей поверхности маховика. · Засорение гидропривода. · Неисправность рабочего цилиндра. · Заедание троса. · Заедание вилки выключения сцепления
Рывки при работе сцепления	· Износ или повреждение накладок ведомого диска. · Замасливание ведомого диска. · Заедание ступицы ведомого диска на шлицах. · Деформация диафрагменной пружины. · Износ или поломка демпферных пружин. · Коробление нажимного диска. · Ослабление опор крепления двигателя
Вибрация при включении сцепления	· Износ шлицев ведомого диска. · Деформация ведомого диска. · Замасливание ведомого диска. · Деформация диафрагменной пружины. · Ослабление опор крепления двигателя
Шум при выключении	· Износ или повреждение выжимного подшипника износ

Устранение неисправностей сцепления производится регулировкой, заменой изношенных или поломанных деталей и восстановлением герметичности и уровня рабочей жидкости гидропривода. При замасливании фрикционных накладок их промывают бензином. Ослабленные соединения подтягивают.

Техническое обслуживание коробки передач и раздаточной коробки. При ЕО визуально проверяют наличие подтеков масла из уплотнений и корпусов коробок, проверяют действие КП и РК при движении автомобиля и переключении передач.

При ТО-1 очищают корпусы КП и РК от грязи, проверяют (при необходимости восстанавливают) уровень масла в корпусах коробок, состояние и герметичность КП и РК (обнаруженные нарушения герметичности устраняют), крепление картера коробки передач к картеру сцепления, фланца на ведомом валу коробки передач, крепление раздаточной коробки к раме (при необходимости подтягивают соединения).

При ТО-2 проверяют и при необходимости закрепляют верхние крышки КП и РК, крышки задних подшипников ведущего и промежуточного валов. По графику смазки заменяют масло в картерах КП и РК.

Диагностирование коробки передач и раздаточной коробки. Исправность коробки передач и раздаточной коробки проверяют в режиме движения автомобиля и при внешнем осмотре. Внешний осмотр помогает определить наличие трещин и пробоин корпуса коробки. При осмотре и опробовании на ходу особое внимание обращают на отсутствие течи масла из уплотнений, на легкость и бесшумность переключения передач. В проверяемых агрегатах не должно быть посторонних стуков и шумов во время работы, передачи при включении должны фиксироваться (самопроизвольное выключение передач не допускается). Корпус коробки передач сразу после работы не должен вызывать ощущения ожога при касании рукой (т.е. степень нагрева – оптимальная).

При диагностировании определяют суммарный угловой люфт в коробке передач и раздаточной коробке от ведущего до ведомого вала. Люфт замеряется люфтомером. Люфт увеличивается в результате изнашивания деталей коробки передач (КП) или раздаточной коробки (РК) и увеличения зазора в сопряжениях. У новых обкатанных автомобилей суммарный угловой люфт коробки передач на различных передачах составляет 2,5…6º (наибольший люфт – на прямой передаче). Люфт от 5 до 15º свидетельствует о необходимости ремонта коробки передач. При проверке автомобиля на тяговом стенде работа КП и РК прослушивается стетоскопом. При работе КП и РК не должно быть громких, резких и щелкающих звуков. По шумам в коробках и месту их возникновения определяют неисправности деталей коробки.

Ремонт коробки передач и раздаточной коробки. Замена масла в картере КП или РК производится в следующей последовательности. Отвернув пробку, сливают масло из картера коробки. После этого заливают в картер промывочное масло. Вывесив одно колесо ведущего моста автомобиля, запускают двигатель и включают первую передачу в КП (в РК – пониженную). Трансмиссия начинает работать, благодаря чему внутренняя полость коробки промывается и очищается от отложений. Через несколько минут работы промывочное масло сливают и в корпус коробки заливают свежее трансмиссионное масло. При замене масла очищают магнит пробки сливного отверстия.

Неисправности коробки передач. Механические коробки передач, устанавливаемые на современные автомобили, имеют существенные различия в конструкции и характерные неисправности. Однако можно выделить общие неисправности механической коробки передач. Условно их можно разделить на неисправности собственно коробки передач и неисправности механизма переключения передач.

К общим неисправностям коробки передач относятся следующие: износ муфт синхронизаторов; износ шлицевого соединения муфт синхронизаторов; износ шестерен; пониженный уровень масла в коробке; износ подшипников ведущего, ведомого, промежуточного валов; ослабление резьбовых соединений крепления коробки передач; износ сальников.

К основным неисправностям механизма переключения передач относятся следующие: ослабление крепления, заедание или повреждение троса (тяги) привода; износ или повреждение штока переключения передач; износ или деформация блокирующего устройства; износ вилки переключения передач.

Основными причинами указанных неисправностей являются: нарушение правил эксплуатации (использование некачественного масла, работа автомобиля с неисправным сцеплением); низкое качество комплектующих; предельный срок службы коробки передач; неквалифицированное проведение работ по техническому обслуживанию и ремонту коробки передач.

Неисправности коробки передач можно установить по внешним признакам: повышенный шум при работе и переключении передач, самопроизвольное выключение и затрудненное включение передач, самопроизвольное переключение передач или одновременное включение двух передач, чрезмерный нагрев и вибрацию, нарушение герметичности картера и течь масла.

Внешние признаки и соответствующие им неисправности механической коробки передач представлены в таблице 21.

Внешние признаки и соответствующие им неисправности механической коробки передач

Признаки	Неисправности
Шум в нейтральном положении	· Износ подшипника ведущего вала. · Низкий уровень масла в коробке
Шум при включении передач	· Износ или деформация блокирующего устройства. · Износ муфт синхронизаторов. · Ослабление резьбовых соединений крепление коробки передач. · Неполное выключение сцепления
Шум при работе коробки	· Износ подшипников. · Износ муфт синхронизаторов. · Низкий уровень масла в коробке
Затрудненное включение передач	· Износ муфт синхронизаторов. · Износ шестерен. · Низкий уровень масла в коробке. · Износ или повреждение штока переключения. · Ослабление крепления или повреждение троса (тяги) привода. · Неполное выключение сцепления
Самопроизвольное выключение передач	· Ослабление резьбовых соединений крепление коробки передач. · Заедание троса (тяги) привода. · Износ муфт синхронизаторов. · Износ шлицевых соединений муфт синхронизаторов. · Износ шестерен. · Износ штока переключения. · Износ вилки переключения. · Износ подшипников ведомого (промежуточного) вала
Подтекание масла	· Ослабление резьбовых соединений крепления коробки передач. · Износ сальников

Шум в коробке передач может проявляться в разных условиях – в нейтральном положении, при включении передач, при работе коробки. Каждый из этих шумов свидетельствует об определенных неисправностях механической коробки передач. Повышенный шум возникает при износе шестерен, подшипников и синхронизаторов, увеличении осевого зазора ведомого и ведущего валов, при недостаточном количестве или загрязнении масла.

Самопроизвольное выключение передач вызывается износом зубьев шестерен, потерей упругости пружин фиксаторов, износом блокирующих колец синхронизаторов или поломкой его пружины.

Затрудненное переключение передач может быть при износе подшипников и шлицевых соединений, деформации рычага переключения передач или вилок механизма переключения передач.

Перегрев коробки передач возникает из-за недостаточного уровня масла, износа сальников, ослабления крепления крышек картеров КП и РК или разрушения подшипников.

Самопроизвольное переключение передач или одновременное включение двух передач может происходить при неправильной регулировке механизма блокировки, ослаблении болтов крепления вилок переключения передач, поломке пружины фиксатора механизма переключения передач, износе фиксатора и поломке кулисы.

При диагностировании необходимо помнить, что одному внешнему признаку может соответствовать несколько неисправностей коробки передач. Поэтому конкретная неисправность определяется, как правило, при демонтаже и разборке коробки. Проведение дефектовки и ремонта коробки предполагает высокую квалификацию исполнителя.

Способы устранения неисправностей КП и РК. Поломанные или чрезмерно изношенные детали заменяют новыми. При уменьшении уровня или ухудшении качества масла его доливают или заменяют. Повреждения корпусов коробок (трещины, пробоины) заваривают или заделывают полимерными материалами. Ослабленные крепления подтягивают.

Изношенные шейки валов КП или РК восстанавливают хромированием, осталиванием или наплавкой. Шлицевой конец ведущего вала, имеющий предельный износ, восстанавливают постановкой дополнительной ремонтной детали, на которой шлифуют шлицы. Забоины на шлицах и краях шпоночой канавки устраняют зачисткой. Если вал имеет трещины любого характера и расположения, а также сколы зубьев шестерен и шлицев, то вал бракуют и заменяют новым. Шестерни коробок бракуют, если они имеют предельный износ зубьев по толщине или отколы. Если конструкция детали позволяет, то шестерню с этими дефектами восстанавливают постановкой нового зубчатого венца. Забитость торцевых поверхностей зубьев шестерен устраняют зачисткой абразивным кругом до получения требуемой формы.

Изношенные отверстия под штоки переключения передач и блокирующего механизма восстанавливают гильзовкой с последующей обработкой под номинальный размер.

Техническое обслуживание карданной передачи и механизма ведущего моста.При ЕО проверяют работу карданной передачи и механизма ведущего моста в режиме движения автомобиля. В процессе визуального осмотра устанавливают герметичность картера ведущего моста.

При ТО-1 проверяют: крепление (при необходимости закрепляют опорные пластины подшипников крестовин, фланцы карданных валов, кронштейн опоры промежуточного вала); люфт в шлицевом и шарнирных соединениях карданной передачи (обнаруженные неисправности устраняют); состояние и герметичность картера ведущего моста, крепления крышки картера, фланца ведущей шестерни главной передачи, гаек шпилек полуоси (негерметичность картера устраняют, а ослабленные резьбовые соединения подтягивают).

При ТО-2 проверяют масло в картере ведущего моста (доливают или заменяют по графику смазки). Проверяют и при необходимости смазывают карданные шарниры (если на автомобиле установлены смазываемые карданные шарниры).

Диагностирование карданной передачи и механизма ведущего моста. Диагностирование карданной передачи. Техническое состояние карданной передачи проверяют, поворачивая карданный вал руками в одну и другую стороны до окончания люфта или с помощью люфтомера-динамометра (рис. 49). При наличии увеличенного люфта карданная передача нуждается в ремонте. Надежность затяжки болтов крепления фланцев карданных валов, кронштейна опоры промежуточного карданного вала к раме и крышек игольчатых подшипников карданных шарниров проверяют при помощи гаечных ключей, подтягивая до отказа слабо затянутые болты. Характерным признаком неисправностей карданной передачи являются стуки, хорошо прослушиваемые при трогании автомобиля с места и при резком изменении режима движения.

Углубленное диагностирование карданной передачи проводят с помощью люфтомера (например, К428А или КИ-4832) и устройств (например, КИ-8902А) для проверки биений карданных валов. Прибор КИ4832 или К428А предназначен для измерения окружных суммарных люфтов в соединениях агрегатов трансмиссии: коробки передач, карданной и главной передач (рис. 82). Сущность этого измерения заключается в приложении через рукоятку и упругий элемент прибора определенного усилия к объекту проверки, в результате чего стрелка прибора отклоняется на угол, характеризующий величину люфта. Определенное усилие (15 и 20 Н) регистрируется подачей предупредительного звукового сигнала. Элементами динамометрического устройства являются плоские стальные пружины и разжимной кулачок, жестко связанный через вилку с рукояткой прибора. Сигнализатор представляет собой комбинацию штифтов, которые приходят в соприкосновение со специальной пружиной. Усилие, требуемое для срабатывания сигнализатора, составляет не более 15…20 Н. Выход штифтов сопровождается щелчками.

Рис. 82. Люфтометр-динамометр: 1 – рукоятка, 2 – измерительное устройство, 3 – установочная скоба, 4 – захватная губка, 5 – червяк

Для измерения люфта люфтомер устанавливают на вилку карданного вала (ближнюю к ведущему мосту) и затормаживают автомобиль стояночным тормозом. С определенным усилием на динамометрической рукоятке люфтомера выбирают люфт в одном направлении и устанавливают градуированный диск на ноль по уровню жидкости. Затем с таким же усилием выбирают люфт, вращая динамометр в обратном направлении, и определяют по шкале диска угловой люфт в карданной передаче (допустимый люфт – не более 2°). Для проверки биений валов карданной передачи автомобиль устанавливают на тяговый или тормозной стенд, закрепляют измерительное устройство на лонжерон рамы сначала к середине промежуточного, а затем – к середине основного карданного вала и, проворачивая вал, по шкале прибора определяют значение его биения. При необходимости проверяют биение других карданных валов. Значения биений не должны превышать допустимых для данного автомобиля значений.

Диагностирование главной передачи и дифференциала. Исправность главной передачи и дифференциала проверяют на ходу. При движении автомобиля со скоростью 30…60 км/ч с включенной передачей (но не накатом) прослушивают шум шестерен. Наличие шума свидетельствует о неправильной регулировке зацепления шестерен, когда пятно контакта смещено в сторону широкой части зубьев ведомой шестерни. Если шум шестерен проявляется при торможении двигателем, это говорит о смещении пятна контакта зацепления в сторону узкой части зубьев ведомой шестерни. Работа ведущего моста с непрерывным «воем» шестерен главной передачи свидетельствует о большом износе или повреждении зубьев шестерен, ослаблении крепления, износе подшипников, недостаточном уровне масла в картере главной передачи или малой вязкости масла. Износы могут быть определены с помощью приборов для измерения углового люфта и осевого перемещения ведущей шестерни. Диагностирование главной передачи и дифференциала проводят стетоскопом и люфтомером. На стенде для определения тягово-экономических показателей стетоскопом прослушивают работу главной передачи и дифференциала при вращении агрегатов трансмиссии. Стуки и резкий шум не допускаются. Люфтомером проверяют люфт в главной передаче и дифференциале, затормаживая ведущие колеса автомобиля. Технология проверки аналогична технологии проверки люфта в карданной передаче.

Ремонт и регулировки карданной передачи и механизма ведущего моста. Регулировки. Регулировку конических подшипников ведущей шестерни главной передачи производят в том случае, если осевой зазор в них начинает превышать допустимое значение. Для этого отсоединяют фланец карданного вала, вынимают полуоси, отворачивают болты крепления картера главной передачи и вынимают ведущую шестерню в сборе. Устанавливают стакан ведущей шестерни в тиски, разбирают узел крепления и меняют толщину прокладок под подшипником. Затем собирают узел, затягивая подшипники гайкой и проверяя степень затяжки динамометром.

Зацепление шестерен главной передачи регулируют по пятну контакта. Изменяя число регулировочных прокладок между картером главной передачи и корпусом ведущего моста, смещают пятно контакта поперек зубьев. При расположении пятна контакта у вершины зуба ведущую шестерню приближают к ведомой, уменьшая количество прокладок; при расположении у основания зуба ведущую шестерню удаляют от ведомой, увеличивая количество прокладок. Изменяя число регулировочных прокладок между ведомой шестерней и корпусом дифференциала, смещают пятно контакта вдоль зубьев. При расположении пятна контакта в широкой части зуба ведомую шестерню приближают к ведущей, увеличивая количество прокладок. При расположении пятна контакта в узкой части зуба ведомую шестерню удаляют от ведущей шестерни, уменьшая количество прокладок.

Порядок замены масла в картере ведущего моста аналогичен порядку замены масла в картере коробки передач или раздаточной коробки.

Неисправности карданной передачи, их причины и способы устранения. Основные дефекты деталей карданной передачи: износ шеек, подшипников, сальников крестовины, отверстий в валиках, шлицев на валах и вилках, прогиб или скручивание валов, износ опорного подшипника промежуточного вала. Неисправности карданной передачи проявляются в вибрации и стуках. Вибрацию вызывают ослабление крепления деталей, деформации и дисбаланс карданных валов. Стуки в карданной передаче возникают из-за увеличения зазоров в шлицевых соединениях, между шипами крестовины и игольчатыми подшипниками, между обоймами игольчатых подшипников и отверстиями в вилках.

Основным способом устранения неисправностей карданной передачи является замена изношенных деталей новыми. Изношенные шейки крестовины восстанавливают хромированием. Нельзя эксплуатировать игольчатые подшипники, в которых не хватает хотя бы одного ролика. Если на шейках крестовины имеются вмятины от роликов, то следует заменить крестовину в сборе с подшипниками. Скользящие вилки шарниров должны свободно, без заедания, перемещаться вдоль шлицев карданного вала. При этом не должно быть ощутимого радиального люфта. Вилки с изношенными шлицами заменяют новыми. Валы, имеющие скручивание, износ и смятие шлицев, заменяют новыми. Карданные валы должны подвергаться динамической балансировке на стенде. Дисбаланс не должен превышать указанного в технических условиях значения.

Неисправности механизмов ведущего моста, их причины и способы устранения. Основные дефекты деталей главной передачи, дифференциала и полуосей: износ или поломка зубьев, неправильная регулировка зацепления шестерен, износ подшипников и мест их посадки, износ шеек крестовин и торцовых поверхностей сателлитов и полуосевых шестерен, износ шлицев и шпоночного соединения полуосей, сальников и мест их посадки, течь масла из картера моста, недостаточный уровень масла в картере моста.

Основные способы устранения неисправностей механизмов ведущего моста – регулировочные работы и замена изношенных деталей. Крестовина дифференциала имеет износ и задиры в основном на поверхности шипов, их устраняют шлифованием под ремонтные размеры, наплавкой, хромированием или осталиванием. Трещины картера моста заваривают. Скрученные полуоси заменяют новыми, а погнутые полуоси можно исправить на специальном прессе. Изношенные или поломанные шестерни заменяют новыми. Изношенные подшипники заменяют новыми. Изношенные посадочные места подшипников и шестерен восстанавливают хромированием, осталиванием или наплавкой.

Для демонтажа и монтажа подшипников и шестерен, устанавливаемых с натягом, применяют специальные съемники и оправки.

Ремонт коробки передач, специфика ремонта, полезно знать

Ремонт коробки передач автомобиля это одни из сложных ремонтов, который рекомендовано проводить в специализированных автомастерских. Конечно, ремонт коробки передач возможен и в гаражных условиях, но тут все зависит от марки вашего автомобиля, и какой тип коробки передач предусмотрен, МКПП или АКПП.

Если у вас стоит АКПП, то следует знать, что ремонт автоматических коробок передач, в большинстве ситуаций дороже, чем ремонт механических коробок передач.

Не будем рассматривать причины поломки коробок передач, их может быть много, от включения передачи на ходу, до не своевременной замены масла. А признаки неисправности коробки передач проявляются сразу, шумы, стуки, самопроизвольное включение и выключение и т.д. В таких случаях необходим срочный ремонт коробки перадач.

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru

Ремонт механической и автоматической коробки передач — короткая пошаговая инструкция

Здравствуйте, уважаемые автолюбители! Коробка переключения передач являясь сложным, по сути, механизмом, из строя выходит не так уж и часто, относительно других агрегатов и узлов автомобиля. Естественно, при условии, что эксплуатация как механической КП, так и коробки-автомата, соответствует правилам пользования КПП.

Можете быть на 100% уверены в том, что выполняя рекомендации производителя по эксплуатации коробки передач, обслуживая её соответствующими техническими жидкостями и в установленные сроки, ремонт коробки передач вам не грозит вообще.

Но, не будем зарекаться. И, если вдруг, случится неприятное, и вам понадобится ремонт коробки передач, то, как всегда, у вас есть выбор. Либо часть ремонта провести своими руками. Либо отдать КПП на автосервис.

Ремонт механической коробки передач, процесс непростой, но вполне выполнимый, т.к. в автомобиле с МКПП можно, практически все виды ремонта, провести своими руками. У тех, кто владеет автомобилем с АКПП, дело обстоит чуть похуже, в плане самостоятельного ремонта. Ремонт автоматической коробки передач – дело трудоемкое и недешёвое.

Ремонт механической коробки передач

Ремонт КПП ГАЗель

Начнем с того, что уточним причины, которые могут помочь вашей механической коробке передач выйти из строя.

• Пренебрежение водителем правил эксплуатации коробки передач, а именно: использование некачественного трансмиссионного масла, его несвоевременная замена, движение автомобиля с неисправным сцеплением.
• Использование некачественных комплектующих, как на конвейере во время сборки, так и при текущем ремонте МКПП, кстати, и неквалифицированный ремонт, тоже можно приплюсовать к причинам.
• Срок службы, причина объективная. В этом случае нужен, как правило не ремонт коробки передач, а её замена.

По большому счету, ремонт механической коробки передач может потребоваться только из-за вас, товарищ водитель. А как механизм, и по прочности деталей, механической коробке передач износа нет.

Диагностируем коробку передач

Для того, чтобы приступить к полной диагностике со снятием и разборкой коробки передач, вы должны понять то, что в МКПП, что-то не так. Каким образом? В принципе, легко.

• коробка передач начала шуметь, т.е. вы стали её слышать;
• передачи включаются с трудом (с усилием);
• передачи начало «выбивать» (т.е. выключение происходит самопроизвольно);
• вы увидели на или под коробкой передач подтекающее масло.

Значит, пришло время для более углубленной и квалифицированной диагностики МКПП. Причём нужно понимать, что один признак может свидетельствовать о разных неисправностях. Тут, уж, как говорят лекари – автослесари «Вскрытие покажет».

Наиболее типичные неисправности механической коробки передач

• неисправности муфт синхронизаторов: износ самих муфт или шлицевого соединения;
• износ шестерен;
• износ подшипников на одном из валов КП;
• выход из строя сальников.

Кроме этого, в самом механизме переключения передач, может выйти из строя: тяги (приводы), шток переключения передач, деформация блокирующего устройства или износ вилки переключения.

Ремонт механической коробки передач заключается в замене всех вышедших из строя деталей, как, собственно, и любой вид ремонта автомобиля.

Повторимся, что при определенных знаниях и навыках, ремонт механической коробки передач вы в состоянии провести своими руками. Но, если есть сомнения, то лучше не экспериментировать, а прямым ходом на автосервис.

Ремонт автоматической коробки переключения передач

Благодаря постоянно муссируемой теме дороговизны ремонта автоматической коробки передач, владельца авто с АКПП, естественным образом всегда волнует вопрос, — а как моя коробка, надолго ли её хватит, и т.д.
Особенно вопрос срока службы АКПП актуален для владельцев подержанных иномарок. Ведь внешний вид коробки передач и кажущаяся плавность хода, ещё не являются фактом полной исправности АКПП. Кто знает, какой километраж уже «пробежала» ваша машина до того, как попала вам в руки.

Для того, чтобы ремонт автоматической коробки передач не застиг вас врасплох, нужно выполнить несколько простых правил, при покупке подержанного авто и при эксплуатации любого авто с АКПП.

Диагностика автоматической коробки передач самостоятельно

Для определения , так сказать, — навскидку, состояния АКПП, нужно провести небольшой тест-драйв:

• обратите внимание на время переключения передач. Перемещение селектора из положения «N» в «D» или «R» не должно длиться более 1 – 1,5 сек. Характерный мягкий толчок подскажет вам о включении передачи;
• переключение передач во время движения не должно сопровождаться вибрацией, ударами, сильными толчками или вибрацией. Прислушивайтесь к наличию постороннего шума во время переключения передач;
• при переключении передачи ускорение коленвала происходит пропорционально, т.е. автомобиль плавно увеличивает (снижает) скорость.

Если вы сомневаетесь в том, что предварительная диагностика АКПП проведена вами правильно, то двигайтесь в сторону автосервиса. На специальном оборудовании диагностика АКПП будет более точной, хотя результаты могут вас и не радовать. Но, лучше вовремя сделать текущий ремонт автоматической коробки передач, чем потом заменять её новой.

Ремонт автоматической коробки передач, вы можете сделать своими руками лишь в части, касающейся замены фильтра и прокладки поддона, при замене трансмиссионной жидкости в АКПП. Кстати, при покупке авто с АКПП, что бы вам е говорил старый владелец, обязательно замените рабочую жидкость в трансмиссии.

При замене жидкости вам в любом случае придётся снимать поддон для замены масляного фильтра. Если же фильтр находится внутри коробки передач и для его замены требуется демонтаж, то производите замену рабочей жидкости без замены фильтра. Но прокладку поддона меняйте обязательно.

При замене трансмиссионной жидкости в АКПП обратите внимание на наличие в фильтре и на поддоне продуктов износа металлических частей коробки. Если количество взвеси в масле и небольшой серый налет на поддоне считается нормой, то запах «гари», кусочки пластмассы, крупицы металлов – это сигнал.

Сигнал к тому, что вашей АКПП требуется более серьёзная диагностика на специальном оборудовании. Вы должны морально готовить себя к проведению капитального ремонта автоматической коробки передач вашего авто. Как бы этого не хотелось.

Естественно, ремонт автоматической коробки передач своими силами вам никто не порекомендует проводить. Ремонт АКПП – работа, требующая высокой квалификации специалиста, и выполняется ремонт с применением специального оборудования на СТО.

Удачи вам при эксплуатации механической и автоматической коробки передач. Желательно, без их ремонта.

Оплата через Portmone

После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.

Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.

Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы Portmone https://www.portmone.com

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Официальный сайт платежной системы PayPal https://www.paypal.com

Оплата через WebMoney

После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.

Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Официальный сайт платежной системы WebMoney https://www.webmoney.ru/

Особенности ТО и ремонта

При проведении ТО (технического осмотра), в случае надобности, в коробку, через специальную пробку доливают масло, полная замена масла рекомендована после 15000-25000 тысяч пробега. При определённом опыте ремонт КПП возможен своими руками, и только при полном снятии агрегата. Чаще всего ремонт происходит при вынужденной замене подшипников, замене вилки переключения передач или первичного вала, у которого со временем стираются шлицы. Иногда подлежат замене синхронизаторы или заклинившие блокировочные сухари.

Обычно в ремонте коробки передач участвует более опытный водитель, но начинающему слесарю найдётся работа по вырезанию прокладок, или, если они уже есть, придётся зачищать зеркало поверхности, между которых будет располагаться прокладка,или перемывать снятые части. Наблюдать и учиться при этом вполне возможно.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.

Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Внешние признаки поломок

Есть несколько признаков, по которым можно определить, что с коробкой передач что-то не в порядке:

• подтекает масло;
• передачи включатся с трудом или выключаются самопроизвольно;
• слышатся посторонние шумы при работе, при включении, в нейтральном положении.

Любая из этих ситуаций — признак того, что коробка передач неисправна. Проводя диагностику, важно помнить, что один и тот же признак может соответствовать сразу нескольким поломкам. Поэтому не стоит полагаться на собственные догадки — необходимо поручить работу профессиональным мастерам, которые смогут установить причину проблем и провести ремонт.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected]

Разновидности коробок

Гораздо реже поступают подсказки, стоит приступить к ремонту КПП (коробки переключения передач). КПП относится к агрегатам автомобиля, роль которого — передача крутящего момента двигателя в пределах, недоступных мотору. Сейчас выпускаются модели легковиков с механическими и автоматическими коробками переключения передач, которые, в свою очередь, имеют разновидности. В зависимости от выбранной передачи, автомобиль способен развить наибольшую скорость, а может иметь наибольшую тяговую мощность.

При использовании механической коробки, рукояткой переключения передач, путём смещения шестерней вилкой, происходит перераспределение оборотов двигателя. Исправная КПП с легкостью включает передачи, работает тихо, не перегревается, нет подтеканий масла.

Источник https://extxe.com/16166/tehnicheskoe-obsluzhivanie-transmissii-avtomobilja/

Источник https://dmsht.ru/tehnologiya-zameny-mehanizmov-avtomobilnyh-transmissiy/

Источник https://drajver.ru/remont/korobki-peremennyh-peredach.html
