Как работает гбо. Газобаллонное оборудование автомобиля

Как работает гбо. Газобаллонное оборудование автомобиля

Постоянное удорожание бензина заставляет владельцев машин все чаще интересоваться газобалонным оборудованием или так называемым ГБО. В этом материале мы расскажем о том, что такое ГБО в автомобиле, когда есть целесообразность его применения, а также какой экономический эффект от его установки.

Комплект газобалонного оборудования для установки в автомобиль (тороидальный балон)

Под газобаллонным оборудованием подразумевается комплект технических средств и агрегатов, позволяющих использовать в качестве топлива смесь нефтяных сжиженных газов (пропан-бутана). При этом существует возможность переключения с традиционного топлива (бензина) на газ, что позволяет выбрать наиболее экономичный по расходу режим эксплуатации авто.

В состав газобаллонной аппаратуры входят следующие основные узлы:

  • Баллон для газа емкостью от 40 литров. Различают стандартные цилиндрические модификации и тороидальные, которые могут быть размещены в нише для запасного колеса, что дает возможность сохранить полезный объем багажника.
  • Венткоробка с мультиклапаном, включающим в себя расходный и заправочный клапана, контрольное устройство для определения уровня газа в емкости, заборную трубку. Конструкция этого узла позволяет предотвратить аварийную утечку газа и обеспечить отвод его паров из багажника.
  • В салоне машины монтируется переключатель типа топлива, позволяющий выбрать газ или бензин.
  • Клапан-фильтр, обеспечивающий очистку газовой смеси от имеющихся примесей.
  • Электромагнитные бензиновые и газовые клапана, позволяющие отсечь подачу в камеру сгорания неиспользуемого типа топлива. Для двигателей инжекторного типа используется специальный эмулятор форсунок.
  • Газовый редуктор, обеспечивающий поддержание требуемого давления подаваемого в камеру сгорания газа. Данный узел был специально разработан для установки на автотранспорте, поэтому его габариты и форма гарантирует простой монтаж под капотом.
  • Редуктор-испаритель — обеспечивает переход сжиженного газа в газообразное агрегатное состояние, которое требуется для работы двигателя. Стоит отметить тот факт, что такой узел присутствует только в ГБО 1-4 поколения, в более новой аппаратуре (5 поколение) газ подается в камеру сгорания именно в жидком состоянии. Взамен него применяется регулятор давления, позволяющий поддерживать оптимальные параметры газовой смеси.

Поступающий из емкости (баллона) газ проходит через мультиклапан и посредством магистрали высокого давления попадает в клапан-фильтр. На этом этапе выполняется очистка смеси от смолистых отложений и механических смесей, содержащихся в ней.

При включении перехода на газообразное топливо происходит отсечение потоков бензина, а газ поступает в редуктор-испаритель или регулятор давления (для ГБО 5). На этом этапе осуществляется снижение высокого давления смеси до нормативных параметров. Учитывая значительное понижение температуры, вызванное переходом топлива в газообразное состояние, обязательным считается подключение этого узла к системе охлаждения двигателя. Это позволит избежать обмерзание мембран и корпуса редуктора.

Благодаря вакуумметрическому давлению (разрежению) газ поступает через магистраль низкого давления непосредственно в карбюратор или в смеситель, который смонтирован между дроссельными заслонками и воздушным фильтром.

Особенности установки ГБО

Учитывая повышенную опасность, которой отличается любое газобалонное оборудование, его монтаж должен осуществляться только опытным исполнителем, имеющим соответствующий допуск. При этом, газовые баллоны должны проходить регулярную проверку и тарировку.

Учитывайте и то, что любое ГБО должно быть в обязательном порядке поставлено на учет в ГИБДД, в противном случае владелец может быть наказан штрафом, размер которого устанавливается правилами и законодательством.

Видео о ГБО в автомобиле

Поколения ГБО

На текущий момент на практике применяют 5 поколений ГБО, при этом, первые из них эксплуатируются в основном на устаревших машинах, установка на современные модели нецелесообразна в связи с большим расходом топлива.

  • В аппаратуре 1 поколения используются механические устройства, управление которыми осуществляется вакуумным способом. Применяется на бензиновых карбюраторных двигателях.
  • 2 поколение включает в себя такую же механическую аппаратуру с дополнительным электронным управляющим устройством. Устанавливается на инжекторные двигатели.
  • Синхронный впрыск газа осуществляется аппаратурой 3 поколения. В различных модификациях используется и на карбюраторных, и на инжекторных автомобилях.
  • Агрегаты 4 поколения обеспечивают последовательный распределенный впрыск газа, управление осуществляется при помощи электронноуправляемых электромагнитных форсунок.
  • Наиболее современна и эффективна аппаратура 5 поколения, подающая в камеру сгорания газ в жидком состоянии.

Учитывая существующую стоимость сжиженного газа, применение ГБО для легкового и грузового автотранспорта оправдано, а также подтверждено экономическим эффектом.

Практика применения газобаллонного оборудования показала возможность экономить на топливе до 30% денежных средств. Но при выборе комплекта ГБО необходимо обращать внимание на ого особенности, так как для двигателей различного типа устанавливается определенный тип ГБО.

ГБО — это газобаллонное оборудование, устанавливаемое на автомобили для обеспечения возможности работать не только на классическом топливе как бензин, но и на газу. Тем более сейчас, когда цены на традиционное топливо (бензин или дизель) поднимаются чуть ли не ежедневно, популярность установки будет расти. Даже несмотря на то, что двигатель на газу на 100 км потребляет немного больше, чем бензин, дизель, за счет цен на газ, в конечном итоге затраты меньше. Даже если сейчас сравнить расценки на заправках, то за литр бензина приходится отдавать в среднем от 40 до 45 руб., за литр «солярки» минимум 43 руб.

Тогда же стоимость литра пропан-бутан или метана в среднем 18-20 руб. Как видим, получается экономия практически в 50%, с учетом немного больше расхода получается где-то 40-45% можно сэкономить на том же отрезке пути. Для дизеля экономия, безусловно, чуть меньше, почему читайте ниже. Но все равно в среднем можно сэкономить где-то до 25-30%.

Поэтому разберемся с тем, как работает ГБО, какие разновидности есть, в чем их основное отличие? Кстати, много вопросов касательно того, а можно ли устанавливать ГБО на дизель ? А почему нельзя? Оборудование то же самое. Единственно исключение это то, что для воспламенения солярки необходимо давление, а газ в таких случаях не горит. Поэтому ДВС будет работать постоянно на двух видах топлива, только в зависимости от разновидности оборудования и вида самого газа, пропорция может отличаться. К примеру, для запуска всегда используется порция дизеля, потом уже добавляется газ. Как правило, соотношение не превышает 50/50%, если работает на пропане. У метана больше возможностей, тогда же доля может увеличиться до 75%.

В целом, система достаточно сложная, как для дизеля, так и для бензина и представляет собой россыпь всевозможных деталей, включая механические (в зависимости от поколения) и электронные блоки. Все оборудование в конечном итоге подключается к ЭБУ, в простонародье «мозгам». Кстати, отличие дизельного ГБО от бензинового, в том, что в первом случае в комплект деталей прибавляется устройство для регулировки соотношения дизеля/газа.

Состоит газовое оборудование из следующих компонентов :

Редуктор-испаритель, предназначен для подогрева горючей смеси и испарения.

Газовый редуктор обеспечивает понижение давления газа при его «транспортировке» из баллона.

Электромагнитый газовый и бензиновый клапан-фильтр, два устройства устанавливаемые для перекрытия газовой магистрали в первом случае, при неработающем моторе. Второй устанавливается только на ДВС оснащенные карбюратором, где необходимо отсекать бензиновую магистраль при работе на газу. В инжекторах за это отвечает эмулятор форсунок.

Дозатора, а также смесителя.

Мультиклапан. Устройство по сути включающие в себя несколько клапанов и датчиков. Состоит из заправочного, расходного клапана, датчика уровня.

Венткоробка. В этом «агрегате» помещается мультиклапан, а сам короб при утечке газа, отводит испарения на улицу.

Емкости под топливо. Различают несколько разновидностей баллонов, в зависимости от используемого материала:

Виды баллонов под ГБО: сверху циллиндрической формы, снизу в виде таблетки

Кстати, используемый материал говорит о том или ином поколении ГБО. По внешнему виду, бывают как «таблетки», то есть в виде запаски и монтируемые в соответствующую нишу, а также цилиндрические.

Фильтр грубой и тонкой очистки.

Датчики давления и разряжения газа (МАП-сенсор).

Стрелкой отмечен MAP сенсор на Lovato 4-го поколения

Как работает ГБО?

Из бака под давлением газ «транспортируется» по топливоканалам. Распределение и проход газа производится через мультиклапан, через него также производится и заправка емкости с газом. Далее газ, в жидкой форме двигаясь по «трубопроводу», попадает в клапан фильтр, где очищается от примесей и прочих смолистых отложений.

Пройдя через фильтр, газ направляется в редуктор испаритель, откуда уже под меньшим давлением (с былых 16 атмосфер, до единицы) направляется дальше. Во время испарения, газ охлаждает редуктор. Кстати, для того чтобы редуктор не перемерзал и не перегревался, он соединяется с системой охлаждения ДВС.

Как работает ГБО

После понижения давления, топливо из редуктора по магистрали низкого давления направляется к дозатору и смесителю. Последний устанавливается зачастую между воздушным фильтром и дросселем. Имейте виду, что данный принцип работы характерен только для первого и второго поколения ГБО.

Работа ГБО на более ранних поколениях несколько отличается. Из баллона газ движется к редуктору, далее к фильтру первой очистки (грубой). Затем редуктор нагревает и понижает давление газа. Дальше топливо проходит через второй фильтр и попадает на рампу форсунок. Какую именно порцию газа подать на форсунки, определяет ЭБУ согласно полученных данных с датчиков. Для принятия «решений», принимаются к сведению показания: , . Газовый блок управления направляет импульсы, по которым форсунки открываются в определенной последовательности или по времени. Таким образом, фазируя впрыск и порции газа. Из форсунок газ попадает к впускному коллектору.

Виды и поколения ГБО

Газобаллонное оборудование, как известно, отличается поколениями, всего их насчитывается на текущий момент шесть. Итак, поколения ГБО:

1. I-поколение. Наиболее старое, здесь газ подается за счет разряжения в коллекторе. Подобные системы монтируются на карбюраторные ДВС, где за управление подачей газа отвечает вакуумный редуктор. Принцип работы в том, что при запуске двигателя в коллекторе создается разряжение, после чего в движение приходит мембрана на вакуумном редукторе и газ направляется к коллектору, через карбюратор.

Чуть позже появились электромагнитные клапаны, за счет чего редуктор начинал «гнать» газ раньше, не дожидаясь сигналов с самого коллектора. Сигналы изначально приходили с зажигания.

2. II-поколение. Ознаменовалось появлением инжекторов. Впервые был разработан и применен газовый смеситель, который размещается перед впускным коллектором. Применяются электронные дозаторы и редукторы, управляемые за счет сигналов с лямбо-зонда, ДПДЗ и ДПКВ.

3. III-поколение. Впрыск производится уже с помощью механических форсунок. Количество смеси формируется за счет показания датчиков, перечисленных выше, однако в этой версии к ним добавился датчик давления газа. Предусмотрели индивидуальную подачу газовой смеси в цилиндр, за счет дозирующих газовых инжекторов.

4. IV-поколение. Более совершенно, подача производится последовательно, параллельно, за счет установки электромагнитных форсунок. Их работа регулируется ЭБУ. Кроме того, при формировании «порции» газа учитываются показания давления газа, температуры топлива и редуктора, уровня разряжения в коллекторе. Таким образом, управление происходит за счет полученных данных со штатного ЭБУ. При этом блокируется подача бензина путем обрыва сигнала газовым ЭБУ на бензиновые форсунки.

Не стоит также забывать и о поколении 4+, где управление и работа, как газовых, так и бензиновых одновременна. В таких случаях, подача на бензиновые форсунки не прекращается, а только сокращается. Как правило, пропорция составляет 20/80%, где 80% соответственно газ.

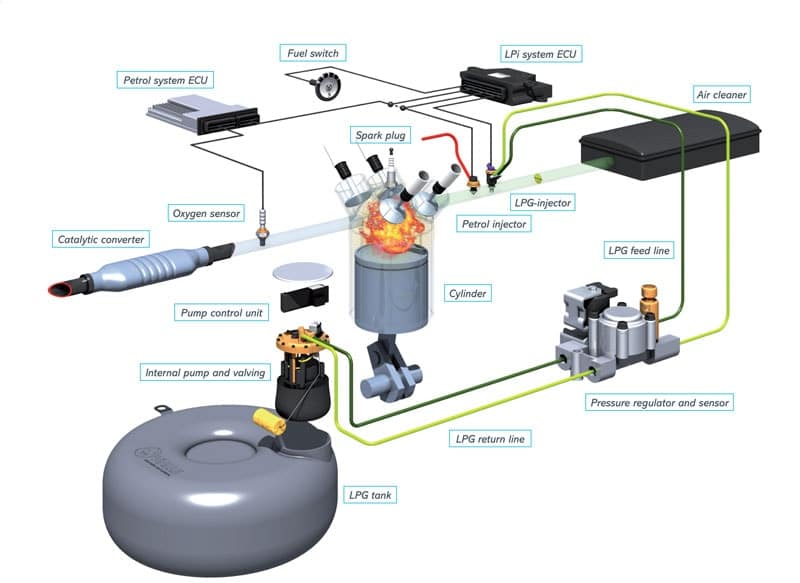

5. V-поколение. Особенность в том, что горючка подается в жидком виде. Специально установлен газовый насос, нагнетающий и циркулирующий топливо по трубопроводу к форсункам под давлением. Отпала необходимость в охлаждении, а соответственно в редукторе-испарителе, так как были созданы специальные форсунки, позволяющие подавать жидкий газ в коллектор. То есть теперь, возможно запускать ДВС в любую погоду, непосредственно с газа.

6. VI-поколение. Последняя ныне версия подойдет не для каждого ДВС, а только для тем, где инжектор оснащается насосом высокого давления (ТНВД), то есть это ДВС с непосредственным впрыском.

ГБО 6

Принцип работы частично отличается, так как добавлено еще звено в роли блока клапанов. Сначала насос «гонит» топливо из баллона в блок клапанов, естественно минуя все необходимые системы очистки. Далее через ТНВД горючка подается на форсунки и оттуда уже в коллектор. За счет того, что в блок приходит две магистрали (бензин и газ), использования бензина не обязательное.

Заключение

В этой статье мы рассмотрели, что такое ГБО, как оно работает, а также его разновидности. В следующей разберемся с тем, действительно ли газ «убивает» мотор, а также рассмотрим другие возможные плюсы и минусы установки оборудования, как долго будет окупаться и кому лучше не ставить ГБО?

Самые новые модели газовых котлов характеризуются высокой мощностью и скоростью нагрева. Однако цены на них, мягко говоря, кусаются. Можно попробовать воспользоваться более экономным вариантом и поставить на старый котел новую автоматику либо исправить старую. Принцип работы и устройство автоматики газовых котлов отопления старого образца объясним в данной статье.

Котлы старого образца были произведены в соответствии с параметрами газа и особенностями системы отопления, которые были в ходу несколько десятков лет назад. Это, например, модели КЧМ, АОГВ. При этом их прочность дает возможность их эксплуатации еще долгие годы. А вот с автоматикой беда, довольно часто она выходит из строя. В такой ситуации есть три варианта:

  • продиагностировать уже имеющуюся автоматику и заменить необходимые детали;
  • оснастить надежный и качественный агрегат современной автоматической системой;
  • приобрести новый котел.

Разница, разумеется, в цене вопроса, усилиях и времени владельца.

Рассмотрим наиболее дешевый вариант – устранение неполадок газовой автоматики на старый котел. Однако для начала разберемся, для чего вообще предусмотрена автоматическая система в теплоносителе.

Газовая автоматика позволяет регулировать и поддерживать необходимый уровень температуры теплоносителя, а также служит для автоматического прекращения подачи газа в нештатной ситуации. Установка автоматики на старый газовый котел позволит быть уверенным, что если пламя горелки погаснет, то через короткое время система сработает на то, чтобы прекратить подачу газа без вашего участия.

Внимание!
Автоматика, кроме регулирования и поддержания температуры на заданном уровне, обеспечивает безопасность использования отопительного прибора и позволяет экономить на расходе тепла.

Если вы захотите сменить автоматику, то учитывайте, что отечественные изготовители выпускают модели, которые подходят практически на любой старый теплоноситель. Импортную автоматику можно установить не на все. К тому же при установке зарубежной автоматики на газовые котлы старого образца могут работать не все ее функции – не позволят конструктивные особенности котла.

На заметку!
Выбор автоматики для газовых котлов разнообразен. Наиболее популярной является система от итальянских производителей, например, SIT. Второе место по популярности удерживает американская автоматика (Honeywell). Велик выбор российских (САБК, «Орион») и украинских производителей («Факел», «Искра», «Пламя», АПОК-1).

Принцип работы автоматики на газовых котлах старого образца

Нередкими проблемами при отоплении помещения газовыми котлами являются затухание пламени в горелке и загазованность помещения. Происходит это по нескольким причинам:

  • недостаточная тяга в дымоходе;
  • слишком высокое либо слишком низкое давление в трубопроводе, по которому подается газ;
  • угасание пламени на запальнике;
  • негерметичность импульсной системы.

При возникновении данных ситуаций автоматика срабатывает на прекращение подачи газа и не допускает загазованности комнаты. Поэтому установка качественной автоматики на старый газовый котел – это элементарные правила безопасности при использовании его для обогрева помещения и подогрева воды.

Вся автоматика любой марки и любого производителя имеет один принцип работы и основные элементы. Отличаться будут лишь их конструкции. Старые автоматики «Пламя», «Арбат», САБК, АГУК и другие работают по следующему принципу. В том случае, когда теплоноситель остывает ниже установленной пользователем температуры, срабатывает датчик подачи газа. Горелка начинает подогрев воды. После достижения на датчике заданной пользователем температуры происходит автоматическое отключение датчика газа.

На заметку!
При использовании современной автоматики удается экономить тепло до 30 %.

Автоматика старого образца энергонезависима, не нуждается в электроэнергии. Ее регулировка, подключение и отключение производятся человеком. Команды передаются с помощью электромагнитных импульсов.

Видео рассказывает как работает автоматика газовых котлов АОГВ, КСТГ.

Основные элементы автоматики

Основными элементами автоматики для газового котла являются:

  • терморегулятор;
  • клапан-отсекатель;
  • датчик тяги;
  • датчик пламени;
  • трубка запальника;
  • запальник;
  • горелки.

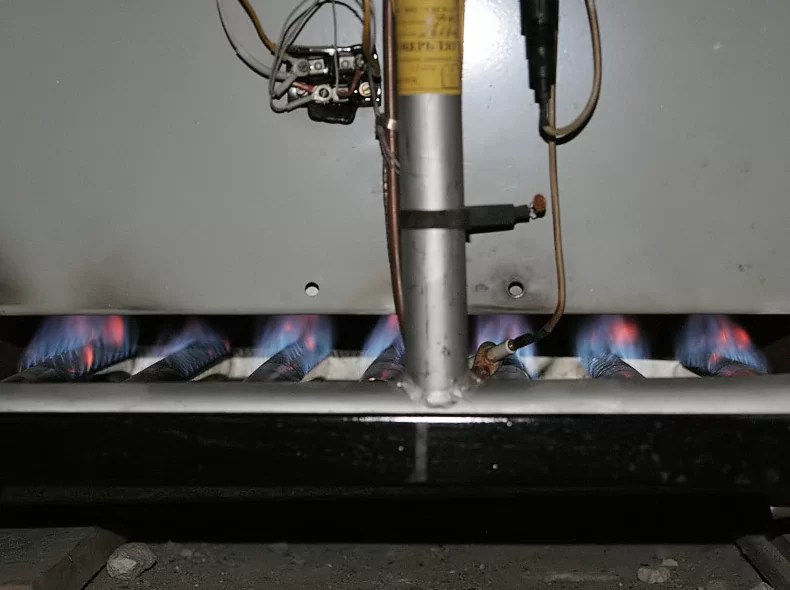

Попробуем доступно объяснить, как работает автоматика для газового котла, разобрав его на основные элементы и рассказав об их функциях.

Газ проходит через газоочистной фильтр. Далее поступает на электромагнитный клапан, регулирующий подачу топлива на горелку. Рядом с клапаном расположены датчики температуры и тяги, контролирующие показатели и сигнализирующие о выходе их за допустимые нормы. Также в комплект автоматики для газовых котлов входит терморегулятор с сильфоном и штоком, предназначенный для настройки желаемой температуры. Для регулирования показателей используется специальная кнопка. При нагревании воды до заданной пользователем температуры срабатывает терморегулятор, подача газа к горелке прекращается, при этом запальник работу продолжает. При остывании воды на 10-15 градусов подача газа возобновляется. Горелка загорается от запальника. Запускается автоматика в работу ручным способом.

Датчики пламени и тяги

Датчики пламени и тяги работают по такому принципу. Датчик тяги реагирует на ухудшение дымовой тяги и передает импульс в систему контроля. Он расположен в дымовом колпаке. Оснащен пластиной из сплава двух металлов: железа и никеля. При ухудшении тяги дымовые газы накапливаются и разогревают пластину. Она деформируется, контакты при этом размыкаются, останавливается приток топлива в камеру сгорания. Когда температура уменьшается, пластина возвращается в свое обычное состояние.

По такому же принципу работает и датчик температуры. При нагреве воды в котле выше установленной температуры срабатывает рычажной механизм, и клапан регулятора температуры закрывается. Поступление газа прекращается, горелки гаснут.

При остывании воды сильфон датчика сжимается, срабатывает рычажной механизм, клапан регулятора температуры открывается, газ начинает поступать, и загораются горелки.

Наиболее частые неисправности автоматики и методы их устранения

Перед тем как настроить автоматику на котле, необходимо провести ее диагностику. Как правило, случаются серьезные неисправности, которые потребуют вмешательства специалиста. Регулировку также можно доверить газовых дел мастеру. Либо можно произвести ее собственноручно, ознакомившись с инструкцией по эксплуатации.

Внимание!
Перед каждой сезонной эксплуатацией необходимо проверять работу датчиков безопасности.

Чаще всего засоряется фильтр, возникают проблемы с клапанами, из-за скачков напряжения перегорают датчики, обнаруживается утечка газа. Правильную очистку фильтра должен делать мастер. Замену электронных элементов можно попробовать произвести самостоятельно, внимательно изучив инструкцию по эксплуатации вашего котла.

Для того чтобы заменить датчик температуры, необходимо отключить газовый котел и остудить воду до температуры 40 градусов. Перекрыть поступление теплоносителя, снять ручку управления посредством откручивания винта. Далее демонтировать винт настройки РТВ. Вынуть сильфон датчика с опорной шайбой. Отвернуть накидную гайку термобаллона датчика. Установить термобаллон исправного датчика в рубашку котла и герметично закрутить. Установить сильфон датчика в гнездо трубы, установить опорную шайбу на сильфон, установить винт настройки РТВ и произвести настройку температуры.

Если же возникают проблемы с розжигом запальника, то одной из возможных ее причин является неисправность датчика тяги. В таком случае его необходимо демонтировать, продиагностировать, поверить контакты, прочистить, при необходимости заменить на новый.

Также частыми причинами, почему не зажигается запальник, могут быть:

  • неисправность газового крана;
  • засорение отверстия в форсунке запальника (прочистить его возможно проволокой);
  • сильная тяга воздуха;
  • низкое давление газа на входе.

При отключении подачи газа необходимо проверить дымоход (он может быть засорен), электромагнит, давление газа на входе в газовый котел.

Внимание!
Для диагностики и ремонта автоматики газового котла необходимо приглашать специалиста. Неумелые действия могут усугубить проблему и повлечь нежелательные последствия.

Для автоматики систем АГУК, АГУ-Т-М, АГУ-П наиболее частой проблемой является перегорание биметаллической пластины, которая используется в качестве чувствительного элемента.

В «Арбате» и «Орионе» заменить можно лишь термопару и датчик тяги, а также электромагнитный клапан (редко). Блок автоматики ремонту практически не подлежит. В «Арбате» часто ломается кнопка отключения системы.

Характерными проблемами для автоматики САБК являются повреждение мембран главного клапана, высыхание сальниковой набивки терморегулятора, в результате чего происходит утечка газа. Контролю подлежат импульсные трубки, биметаллические пластины, шариковые клапаны.

В заключение хочется еще раз подчеркнуть, что автоматика предназначена для поддержания работы отопительного оборудования в безопасном режиме. Поэтому она просто необходима владельцам газовых котлов.

В этом видео показано устранение неисправности автоматики котла АОГВ, пошаговый процесс сборки и тестирование результата.

ГБО или газобаллонное оборудование — устройства, которые устанавливаются на машину и позволяют использовать газ в качестве топлива. Использование газового оборудования на автомобиле позволяет снизить затраты на бензин и увеличить ресурс двигателя, сократить ремонты, а также снизить количество вредных выбросов. При ежедневных перемещениях в районе 100 км установка ГБО на авто окупается в течение 3 — 4 месяцев.

ЧТО ТАКОЕ ГБО

Многие автолюбители слышали о ГБО, но не знают расшифровки этого сокращенного названия. А все просто: так называют систему устройств, подающих газ из баллона в двигатель, то есть газобаллонное оборудование. Данная конструкция монтируется как вспомогательная, и ее наличие позволяет переключаться с бензина на газ. Рассмотрим схематически, что входит в состав этого самого ГБО в машине. Если максимально упростить перечисление: баллон, газовые трубопроводы и приборы, которые обеспечивают правильную подачу газа. Первый важный прибор на магистрали «баллон–мотор» – испаритель.

Он необходим для того, чтобы превратить сжиженный (жидкий) пропан в газообразное состояние при помощи тосола из системы охлаждения двигателя. За счет разницы температур газ испаряется и уже в таком виде попадает в газовый редуктор. Какую роль играет редуктор? Самую важную: помогает подавать газ в нужном количестве и контролирует давление. Последний отрезок трубопровода ведет к смесителю или рампе с форсунками (в зависимости от поколения ГБО). В системе предусмотрен газовый фильтр, ведь попадание механических частиц в цилиндры двигателя внутреннего сгорания недопустимо.

Также подсоединены манометры для контроля давления в баллоне и редукторе. В инжекторных машинах газобаллонное оборудование управляется отдельным электронным блоком. От него в салон выводится кнопка «газ/бензин». Это значит, что если установлено ГБО, штатная система питания также остается, и в любое время можно переключиться на бензин.

ИСТОРИЯ ГАЗОБАЛЛОННОГО ОБОРУДОВАНИЯ

Пионером в газобаллонном оборудовании является Италия. Более 50 лет назад небольшие семейные компании на севере Италии начали осваивать производство компонентов для перевода бензиновых автомобилей на газ. Италия и по сей день является основным поставщиком газового оборудования на автомобили и новых газовых технологий.

В последнее время эту эстафету активно подхватили такие страны как Польша, особенно в области электроники, Турция, Китай и Литва. Помимо Италии, которая сегодня является страной с самым большим распространением газового оборудования на авто, много автомобилей с ГБО евро также появилась в Польше, России, Украине — Milano Ukraine, в странах Южной Америки, Индии, Китае и Австралии. Во многих из этих стран автопроизводители непосредственно на конвейере производят либо полностью газовые, либо двухтопливные (например, бензин и газ) автомобили.

Принцип работы ГБО

Газовое оборудование на авто работает на различных формах газа: сжиженной и газообразной. Чаще для работы используют сжиженный газ — пропано-бутановую смесь. Реже — сжатый природный газ (метан). Метановых заправок мало, поэтому баллоны со сжатым газом не пользуются популярностью. Как работает система ГБО? Газ поступает из баллона через фильтр к редуктору. Поскольку в баллоне он находится под давлением (около 16 атм), то по трубе он движется самотёком. Попадая в редуктор, сжиженный газ преобразовывается в пар — испаряется. Для этого редуктор снижает его давление и подогревает. Во время работы двигателя, для подогрева жидкого газа используется тепло от работы мотора. После редуктора пары газа проходят ещё через один фильтр и поступают в смеситель.

Во многих системах ГБО поступление в смеситель происходит через форсунки. Их количество соответствует количеству цилиндров — поршней. А их открытием руководит электронный блок управления. Подавая команды на форсунки, блок управления регулирует количество впрыскиваний и количество газа, которое поступает в камеру сгорания. Запуск двигателя и первые 20 — 30 секунд работы происходят на бензине. Как только редуктор прогреется, система управления газовым оборудованием автоматически включает подачу газа и его впрыскивание в систему сгорания.

При этом подача бензина автоматически выключается. Обратный переход на бензин происходит при снижении давления в трубах газа, то есть, когда газ в баллоне заканчивается. Кроме того, в системе управления есть возможность ручного переключения режимов «бензин — газ». Описанный принцип работы является схемой для сжиженного пропано-бутанового топлива. Для природного газа (метана) используется другая схема. Поскольку он является газом, то поступает сразу к газовым инжекторам и далее — в камеру сгорания без фильтра и редуктора.

Регистрация газового оборудования

Газовое оборудование необходимо регистрировать документально в соответствующих службах. Это утверждение справедливо и сильно ограничивает возможность установить ГБО своими руками. Дело в том, что для регистрации ГБО в Автоинспекции нужно предъявлять специальный сертификат и лицензию на право заниматься работами по установке такого газового оборудования. Получается, что самостоятельные вмешательства в конструкцию автомобиля недопустимы.

Среди автолюбителей не раз поднимался вопрос о том, что автомобиль с установленной, но не имеющей регистрации газовой системой питания, не может пройти ТО. Такие машины с ГБО отказываются ставить на учет или снимать с учета в ГАИ. Проблемы возникнут, но только при отсутствии соответствующих документов на установленное ГБО. Документы на ГБО на законных основаниях могут попросить также на газовой заправке, хотя на практике этого не возникает.

Сложности связаны с тем, что установка любых систем, а с 4-го поколения и выше особенно, потребует существенного переоборудования автомобиля. Для ГБО-4 нужно сверлить отверстия во впускном коллекторе для газовых форсунок, необходимо резать проводку к бензиновым форсункам, осуществлять подключение к датчикам автомобиля и т.д

Поколения ГБО

ГБО является технической системой, которая развивается и модернизируется. Поэтому на сегодня существуют 6 поколений газобаллонного оборудования. Они отличаются принципом подачи газа и способом отключения подачи бензина. На заметку: по большому счёту, все системы ГБО можно разделить на 3 основные группы и промежуточные гибридные типы между ними. Три основных системы ГБО — это: для карбюраторного (механического) впрыскивания топлива; для инжекторного распределённого впрыскивания; для непосредственного впрыскивания топлива в двигатель. Опишем шесть поколений оборудования — их действие и отличия. ГБО-1 — система с механическими блоками, которые устанавливают исключительно на карбюраторные двигатели. Их редуктор впрыскивает газ через форсунки при низком давлении внутри смесителя. Поэтому получил название «вакуумного».

Эта система имеет много недостатков и нареканий, не редки возгорания; ГБО-2 — система для карбюраторных и простых инжекторных двигателей, но модернизирована электромагнитным редуктором. Это позволило организовать подачу газа, он при различных значениях давления в смесителе, сделало более лёгким запуск двигателя, возможным «холодный» старт. Электромагнитный редуктор также дал возможность руководить выбором топлива кнопкой из салона авто; ГБО-3 — система для инжекторных двигателей, в которых редуктор оснащён контроллерами и работает в полностью автоматическом режиме. Он считывает показания датчика кислорода в выхлопных газах и по ним регулирует состав газовой смеси. Также редуктор имеет датчик температуры, который позволяет ему включаться только после прогрева. Ещё одно усовершенствование ГБО-3 — это эмуляторы форсунок. Они имитируют работу бензиновых форсунок, чтобы электронный блок не перевёл двигатель в аварийный режим. Эмуляторы форсунок убрали необходимость встраивать в систему отдельный бензиновый клапан. Системы газового оборудования первых поколений считаются устаревшими.

Среди трёх других наибольшую популярность получило ГБО-4, благодаря оптимальному сочетанию цены и качества его работы. Именно его предпочитают устанавливать большинство водителей. ГБО-4 — система для инжекторных двигателей. Усовершенствованием ГБО-4 являются газовые форсунки. Они берут на себя функцию впрыскивания газа в смеситель-коллектор. И избавляют редуктор от необходимости нагнетать давление для впрыскивания газа в смеситель. Количество форсунок соответствует количеству поршней-цилиндров. На каждой форсунке установлен контроллер, который руководит её работой — определяет количество впрыскиваемого газа и частоту впрыскивания. Здесь нет эмуляторов бензина, их функцию выполняет сам электронный блок. Он, блок управления, приостанавливает работу бензиновых форсунок и запускает газовые. При этом бензиновый блок продолжает работать без впрыскиваний бензина. ГБО четвёртого и последующих поколений являются системами периодической (циклической, фазовой) подачи топлива (газа). Такая подача позволила снизить расход сжиженного топлива.

ГБО последующих поколений, 5-го и 6-го, не работают на газообразном метане, поскольку используют исключительно сжиженный газ. В их конструкции сжиженное топливо поступает в камеру сгорания в жидком виде, минуя фазу парообразования. ГБО-5 — газ впрыскивается в виде жидкости, что получило название «жидкого впрыска». Его подают в камеру встроенные в баллон топливные насосы (аналогично системе подачи бензина). Для подачи жидкого топлива насос нагнетает давление до 5 атм. Для постоянного нагнетания давления в системе работает редуктор давления. Небольшое повышение давления предупреждает испарение жидкого газа при нагреве от работающего двигателя. Эта система легко заводится без бензина, без необходимости прогревать двигатель на бензине. Они также отличаются сниженным расходом газа и увеличенной мощностью. Редуктора-испарителя в ГБО-5 нет; ГБО-6 ставят на двигатели с непосредственным впрыском. Использует сжиженный газ. Система ГБО-6 состоит из бака, который подключается к магистрали подачи бензинового топлива. ГБО-5 и 6 — самые дорогие варианты установки газового оборудования на авто.

Особенности установки

Что учесть при установке газобаллонного оборудования на автомобиль? Редуктор — устройство, которое займёт место под капотом. Поэтому необходимо оптимально подобрать ему местоположение. Оно должно быть доступно для обслуживания — периодической замены фильтров. Крепить редуктор необходимо на раме автомобиля, его нельзя крепить на двигателе, по причине вибраций. Шланги для подведения тосола не должны быть выгнуты или заломлены. Шланги тосола подключаются к системе параллельно.

Тогда редуктору и радиатору печки тосол будет подаваться в равных количествах. Рядом с газовым баллоном не должно быть горячего глушителя и не должно быть вибрирующих деталей кузова. Форсунки газа располагаются как можно ближе к форсункам бензина. Смесь должна быть как можно ближе к свече — это гарантирует стабильность её горения. Однако установка ГБО требует профессиональных знаний, поэтому данный раздел — скорее помощь для контроля работ по установке газобаллонного оборудования на ваш автомобиль.

БЕЗОПАСНОСТЬ ГБО

Слово «газ» само по себе несет некую опасность, поэтому производители газовых систем уделяют огромное внимание безопасности своих систем.

Арматура газового баллона оборудована пожарным, аварийным и электромагнитными клапанами, а также клапаном, перекрывающим поток газа, в случае обрыва газовой магистрали. Под капотом автомобиля газобаллонная электроника моментально перекрывает подачу газа, в случае использования бензина или остановки двигателя машины.

Все компоненты ГБО проходят обязательную сертификацию и многочисленные испытания, подтверждающие их безопасность. Стандарты безопасности для газобаллонного оборудования на авто, устанавливаемых на вторичном рынке абсолютно идентичны стандартам газовых автомобилей, производимых автопроизводителями. Установив ГБО на авто, Вы можете быть уверены, что защищены так же, как и владелец газового автомобиля с установленным газовым оборудованием непосредственно на конвейере.

Существуют некоторые мнения об опасности использования газового оборудования на автомобиле. На самом деле – это не более, чем миф.

Преимущества ГБО

Газовое оборудование для автомобилей экономичнее, чем работа бензинового или дизельного двигателя. Оно сокращает расходы топлива и продлевает жизнь двигателя. Приведём описание основных преимуществ машин «на газу»: Машина с ГБО может передвигаться как на газу, так и на бензине. Сокращаются расходы на топливо. Улучшается качество езды машины: движется мягче, без рывков, стартует и разгоняется быстрее. Сокращается количество вредных выбросов. Это происходит благодаря более полному сжиганию топлива. Смесь пропана и бутана отличается высоким октановым числом (до 108), благодаря чему прогорает почти полностью, не оставляя выхлопных газов или других выбросов. На заметку: по данным проведенных исследований, процент сокращения вредных выбросов для карбюраторного двигателя составляет 2/3 или 70%. Для дизельного — половина или 52%. Так же к преимуществам ГБО можно отнести: увеличение ресурса работы двигателя, благодаря бережному отношению к мотору, боле полному сгоранию топлива, меньшему количеству нагара на цилиндрах; увеличение пробега машины без дозаправки; вместо одного бензинового бака в машине — два бака с двумя видами топлива. Перечисленные выше достоинства присущи системам ГБО, установленным в лицензированных проверенных мастерских, с использованием качественного сертифицированного оборудования. Также важно после установки ГБО своевременно делать технические обслуживание и менять фильтры. А именно — каждые 10 — 15 тыс. км. На заметку: первый после установки ГБО осмотр надо пройти раньше — уже через 1,5 тыс. км.

Недостатки ГБО

Существенные денежные траты на установку газовое оборудование на автомобиль. Его стоимость составляет несколько десятков тысяч. Кроме того, необходимо оформить установку дополнительного оборудования в ГИБДД, что также потребует затрат денег и времени. Снижение количества свободного места — актуально для автомобилей с небольшим багажником. Однако этот недостаток можно сделать неактуальным, если использовать выносную модель газового баллона, которая крепится снаружи корпуса и не занимает пространства внутри багажника, салона. Увеличение количества техосмотров и оплаты на их проведение. Повышенные требования к соблюдению техники безопасности — газ опаснее бензина. Установка нового оборудования аннулирует гарантии производителя. Поэтому она не всегда целесообразна для нового автомобиля на заводской гарантии.

СОВРЕМЕННЫЕ ТЕНДЕНЦИИ ГАЗОБАЛЛОННОГО ОБОРУДОВАНИЯ НА АВТО

В настоящее время помимо традиционного и инжекторного газобаллонного оборудования на авто появились новые направления развития. Это дизельные газовые системы, так называемые газодизели. Иначе говоря — использование газа на дизельных автомобилях.

В таких системах ГБО газ подается в двигатель одновременно с подачей основного топлива — дизеля. Использование газодизельного оборудования позволяет существенно снизить затраты на топливо, особенно это актуально для использования на магистральных тягачах.

Вторым современным направлением является использование газа на бензиновых автомобилях с прямым впрыском бензина. На данных современных автомобилях бензиновые форсунки установлены непосредственно в камеру сгорания двигателя. ГБО под прямой впрыск, которое может быть установлено на данные машины, также использует одновременную подачу газа и бензина.

Еще одним современным направлением является углубление связей между газовыми и автомобильными системами управления. Современное газобаллонное оборудование умеет общаться со штатными автомобильными контроллерами через системы передача данных по определенным протоколам, что позволяет информировать водителя, например, через бортовой компьютер о возникших неполадках или сбоях в работе газобаллонного оборудования.

Повышение ценника на АЗС на бензин и дизельное топливо вынуждает автомобилистов задумываться о способах экономии на поездках. Одним из решений дано проблемы является использование различных альтернатив жидкому топливу. Приходится изучать устройство ГБО 4 поколения, чтобы перевести своего железного коня на потребление газа.

Производители в нашей стране и за рубежом предлагают потребителям пятое поколение ГБО, однако, автолюбители отдают предпочтение проверенной временем системе предыдущей версии. Это связано не только с дороговизной более новой системы, но и с ее ремонтопригодностью, обкатанностью в разных ситуациях.

Основной задачей использования газобаллонного оборудования является подача смеси газообразного топлива и воздуха в рабочие цилиндры ДВС.

Современная газовая установка 4 поколения может быть установлена на различные типы транспорта:

  • легковой автомобиль;
  • грузовики;
  • микроавтобусы;
  • общественный транспорт;
  • коммерческие авто и пр.

На рынке можно обнаружить два основных типа систем:

  • Компримированная (КПГ). Используется сжатый природный газ (метан CH 4).
  • На сжиженном нефтяном газе (ГСН). В комплектах применяют по отдельности или смеси из пропана и бутана (C 3 H 8 и C 4 H 6 соответственно).

Принято считать, что более опасным окажется метан. Даже небольшое количество этого химического вещества способно у человека вызвать быстрое отравление, слепоту, удушье и пр. Молекула газа мельче, чем у ГСН, поэтому для нее требуется более толстостенные и высокогерметичные газопроводы, емкости и пр.

Основные принципы работы

Так как работает ГБО 4 поколения в комбинированном режиме топливо+газ и в монотопливном цикле (исключительно бензин или исключительно газ), то автомобилисты могут самостоятельно выбирать предпочтительный вариант езды в конкретный момент. Эта особенности делает систему весьма популярной среди автовладельцев легковушек.

Имеется также режим автоматического переключения между типами топлива. Конструкторы разработали довольно небольшую по габаритам панель управления. В ней присутствует светодиодная подсветка, где по индикаторам можно узнать о количестве топлива в емкостях .

Зачастую монтаж панели осуществляется с левой стороны около рулевой колонки. Эта зона эргономична для комфортных манипуляций.

Использование индикаторов

Инженеры предусмотрели на панели 4-го поколения ряд из 4 зеленых индикаторов, завершающийся одним красным огоньком. Данный элемент был перенесен и в 5-е поколение.

Ориентироваться в сигналах просто. Следует лишь учитывать важные факторы:

  • один горящий зеленый огонек соответствует примерно 10 л газа;
  • десятилитровой порции газового топлива хватает на 200 км пути в среднем;
  • загоревшаяся красная лампа свидетельствует об ограничении запаса хода в 40-70 км;
  • при горящем красном светодиоде стоит отправиться на заправку поскорей.

Присутствует отдельный красный светодиод, который либо потух, либо функционирует в моргающем режиме. В первом случае – авто работает на газу. При моргании ДВС сжигает только бензин и ожидается автоматическое переключение на газ.

Загорается красный светодиод при старте, когда машина потребляет бензин. После выхода в рабочий температурный режим спустя некоторое время происходит переход на сжиженное топливо.

Стоит учитывать, что когда газовое оборудование 4 поколения имеет возможность работы в комбинированных режимах, то это свидетельствует о повышенной надежности системы и о дополнительной надежности двигателя. Немаловажным фактором служит удлиненный пробег транспорта, обеспечиваемый благодаря заправленным нескольким типам топлива .

Актуальным газовый транспорт является для небольших населенных пунктов, где присутствует риск заправки некачественным топливом или АЗС располагаются достаточно далеко. Сами автовладельцы признают, что машины с газовыми аппаратами мало угоняют. Достаточно водителю изъять коммутатор и авто не заведется ни на бензине, ни на газе.

Когда в машине присутствует мотор с достаточно дорогой системой впрыска, включающей катализатор, то внедрение ГБО позитивно отразится на расходе и объективно продлит эксплуатационный период катализатора.

Важно знать, что газовые установки 4-го поколения актуально монтировать на автомобили, удовлетворяющие нормам экологичности не ниже Евро-3 по вредным выбросам, так как там присутствует импульсный тип впрыска для смеси топлива и воздуха, выполняемый по командам контроллера обособленного управленческого блока.

ЭБУ считывает и формирует данные процессора, отправляя управленческие импульсы. Последние помогают открывать форсунки для впрыска газа и блокируют аналогичные форсунки для поступления бензина. Опирается система на определенный тип данных, к которым относятся:

  • текущая температура, которую имеет редуктор;
  • актуальное газовое давление;
  • температура поступаемого газа.

Во время эксплуатации уровень давления газа может существенно понижаться. В подобной ситуации газобаллонное оборудование в автоматическом режиме будет закрывать и блокировать работу газовых форсунок, а параллельно открывать и давать работу бензиновым аналогам.

Схематическая работа ГБО и его устройство

Обязательными атрибутами газобаллонного комплекта являются составляющие:

  • мультиклапан;
  • емкость для хранения сжиженного газа;
  • модуль для подготовки и впрыска топливной смеси в цилиндры.

Монтаж мультиклапана осуществляется на горловую часть баллона. Его используют для обеспечения заправки емкости и для контроля расхода топлива при газопотребляемом цикле. Мультиклапан состоит из элементов:

  • расходный клапан (выпускной);
  • заправочный клапан (впускной);
  • аварийный клапан (используется для быстрого сброса давления);
  • аналоговый индикатор наполненности емкости;
  • заправочный отвод для топлива.

Необходимость аварийного клапана заключается в том, что он помогает перекрывать выходной канал, если газовый расход резко возрастает. Такой фактор проявляется, например, когда повреждаются отводные трубопроводы на двигатель.

Модуль подготовки и распределения газа обладает следующей конструкцией:

  • Топливная рампа с рабочими жиклерами.
  • Очистные фильтры.
  • Редуктор.

Для пропановых конструкций применяют одноступенчатые редукторы, а для метановых систем актуальны двухступенчатые аналоги. Благодаря данному узлу осуществляется перевод топлива из жидкой фазы в газообразную. Дополнительной функцией двухступенчатых моделей служит понижение выходного давления.

Стартовать моторам, имеющим смешанные топливные системы, предпочтительней на бензине, чтобы снизить влияние детонации. Использовать для этого можно и газ, но делать это стоит лишь в экстренных ситуациях.

Частый старт на газу способен приводить в негодность редукторы. Встроенная в них диафрагма получает высокие перегрузки при заводе мотора из-за высокого давления. После пуска на бензине повышается рабочая температура, и автоматика переводит работу на газ. Пониженное давление вынуждает автоматику переводиться на жидкое топливо, при этом водителю подается звуковой сигнал.

Работа четвертого поколения ГБО не допускает во входном канале хлопков, появляющихся в системах, некачественно синхронизируемых с мехподачей. Это позволяет снизить риски работы на ДВС с пластиковыми коллекторами.

После монтажных работ потребуется обеспечить качественную настройку зажигания. Это связано с тем, что у газа существенно выше октановое число, при сравнении с бензином. Газовый блок нуждается в более раннем зажигании, что отражается в большем угле опережения.

Стоит учитывать, что существенно улучшить работу ГБО позволяет использование специальных свечей зажигания. Однако, и на классических СЗ ДВС будет работать. Настройка при этом выполняется за счет внедрения электронных вариаторов.

Система 4-го поколения позволяет осуществлять модернизацию и тюнинг. Для этого задействуют чип-тюнинг мотора. Благодаря оптимизации удается сбалансировать температурный рабочий режим, при котором будет автопереключение подач топлива.

Позитивные характеристики

К преимуществам ГБО 4-го поколения по сравнению с более ранними модификациями относятся факторы:

  • формируется максимальная мощность благодаря четкой дозации топлива и оптимальным пропорциям смесеобразования;
  • устраняются рывки ДВС, работа происходит плавно без лишнего трения и исключены хлопки, характерные для предшествующего поколения;
  • сгорания топлива происходит в большей мере, что приводит к повышению экологичности, соответствию нормам Евро 3/4, при минимальной потере мощности на 1+2%;
  • конструкторы позаботились о внедрении уникальных разъемов, которые не перепутаешь при монтаже, что упрощает и ускоряет сборку;
  • благодаря аппаратной диагностики и программному сопряжению 4-е поколение отлично устанавливается на современные авто.

В любом городе легко найти мастеров, которые помогут с настройкой и решениями технических вопросов с данным оборудованием. Ценник на него доступен большинству пользователей.

При работе могут ухудшаться рабочие показатели ДВС по следующим причинам:

  • сломался редуктор;
  • сбились настройки дозатора или редуктора;
  • фильтр эксплуатировался долго и забился, что привело к снижению подачи топлива;
  • в зимней период понижена температура газовой смеси.

Стоит учесть, что в холодное время мотор может потреблять переобагащенную смесь. Происходит это из-за сниженной температуры.

Главные преимущества газобаллонного оборудования для автомобиля

Экономим на топливе: все преимущества и недостатки установки ГБО

Пожалуй, все автолюбители слышали, что ГБО (газобаллонное оборудование) позволяет существенно сократить расходы на топливо. Однако в этом вопросе есть множество тонкостей, о которых будет нелишним знать. Раскрываем все нюансы и размышляем о целесообразности перевода автомобиля с бензина на газ.

Что такое ГБО

Газобаллонное оборудование представляет собой отдельную систему питания двигателя автомобиля газом — природным (метаном) или сжиженным нефтяным (пропан-бутаном). Современное ГБО включает в себя несколько основных компонентов: баллон для хранения газа, отдельную систему управления («мозги»), редуктор, мультиклапан, топливную магистраль, а также топливную рампу с форсунками и выносное заправочное устройство. В среднем полный комплект оборудования европейского производства обходится для легковушки с 4-цилиндровым мотором в 25–35 тыс. рублей, включая установку в специализированной фирме и оформление документов. После установки ГБО автомобиль получает возможность передвижения как на бензине, так и на газе, при этом имеет две независимые системы питания — водитель может самостоятельно, из салона, выбирать тип используемого топлива.

Современное газобаллонное оборудование (4-е поколение и выше) обладает внушительным набором всевозможных датчиков и клапанов, что делает его абсолютно безопасным в эксплуатации: в случае утечек топливные магистрали самостоятельно перекрываются. Баллон же обладает таким запасом прочности, что повредить его практически невозможно. Иными словами, вопрос о безопасности ГБО давным-давно снят.

По типу используемого топлива ГБО делится на два вида: метановое и пропан-бутановое. В первом случае в качестве топлива используется природный сжатый газ метан, во втором — сжиженный нефтяной газ.

Метан — самое дешёвое и экологичное, притом возобновляемое топливо. Однако сфера его применения довольно узкая — коммерческий транспорт. Это связано с тем, что сжатый метан хранится под давлением свыше 200 атмосфер, поэтому для него нужны сверхпрочные, а значит, очень тяжёлые баллоны, которые в легковом автомобиле разместить попросту негде. Кроме того, в России наблюдается серьёзный дефицит метановых заправочных станций. К примеру, в столичном регионе их можно в буквальном смысле пересчитать по пальцам.

Вот почему на легковушках почти всегда применяется ГБО, работающее на пропан-бутане. Газовая смесь хранится в относительно лёгких стальных или композитных баллонах с давлением до пяти атмосфер. Такие ёмкости прекрасно подходят, к примеру, для установки в нишу запасного колеса. При этом стоимость топлива остаётся привлекательной: в среднем прайс на литр газа равен половине цены бензина с октановым числом 95. На данный момент это 18–20 рублей за литр. Именно о таком виде топлива и пойдёт речь дальше.

Как устанавливается и работает ГБО

При установке ГБО на автомобиль в него вносятся серьёзные конструктивные изменения. В багажник укладывается газовый баллон — цилиндрический или тороидальный («бублик» в нише для запасного колеса). По днищу прокладывается топливная магистраль от баллона до подкапотного пространства. Устанавливается заправочный газовый штуцер — в лючок бензобака, под бампер или прямо в него. Всё это предполагает сверление в кузове автомобиля многочисленных дополнительных отверстий. Кроме того, дырки сверлятся во впускном коллекторе — для подводки трубок от газовой рампы. Наиболее серьёзное вмешательство происходит в систему охлаждения двигателя: в неё врезается новый контур для обогрева газового редуктора, а значит, растут объём антифриза и длина трубок системы охлаждения.

Современное ГБО снабжено отдельными «мозгами» — контроллером, который учитывает показания всех датчиков двигателя и самостоятельно регулирует смесеобразование и угол опережения зажигания. Это позволяет максимально приблизить показатели мощности и топливной экономичности к заявленным производителем бензиновым параметрам.

Двигатель машины заводится и прогревается до рабочей температуры на бензине, затем система автоматически переключается на более дешёвый газ. Это связано с тем, что газ хранится в баллоне в жидком виде, а жидкость, как известно, не горит — её нужно подогреть и испарить. Именно для этого в систему охлаждения врезается редуктор: горячий антифриз прогревает газ и заставляет его активно испаряться. В испарённом виде топливо попадает в каналы впускного коллектора, где смешивается с воздухом и подаётся в цилиндры. Никаких иных отличий от работы на бензине нет. Бензиновый насос при работе на газе продолжает прокачивать топливо, поддерживая давление в бензиновой магистрали — лишний бензин стравливается через перепускной клапан бензонасоса обратно в бак.

В среднем расход газа на 10–15% выше, чем бензина, а отдача мотора примерно на те же величины меньше. Иными словами, при езде на газе автомобиль немного теряет в динамике и максимальной скорости, но на его питание уходит примерно на треть меньше денег.

Преимущества ГБО

Оставьте заявку и получите скидку -20% на развал схождение!

Последнее время использование сжиженного газа стало более популярным, что объясняется в основном дешевизной газа по сравнению с бензином. Однако, у сжиженного газа как автомобильного топлива есть и другие преимущества.

  1. Очень важно то, что это экологически более чистое топливо, в выхлопе при работе на газе содержится меньше вредных веществ, в том числе СО (почти в два раза меньше).
  2. Газ имеет более высокое октановое число (порядка 100 и даже выше в зависимости от состава). Соответственно, практически невозможны детонационные повреждения двигателя.
  3. Уменьшается износ цилиндро-поршневой группы.
    Во-первых, при пуске холодного двигателя не образуется пленки из бензина, смывающей смазку.
    Во вторых, газ сгорает медленнее и давление в цилиндрах нарастает не так быстро — в результате ударные нагрузки на детали двигателя меньше.
  4. Благодаря лучшему смесеобразованию газа с воздухом (по сравнению с бензином) и тому, что газовая смесь равномернее распределяется по цилиндру — улучшается ХХ двигателя, двигатель работает мягче и тише. Кроме того, после пуска холодного двигателя на газе можно ехать практически сразу, не требуется длительного прогрева как на бензине.
  5. Газ не разжижает моторное масло, поэтому масло можно менять реже, чем при эксплуатации на бензине.
  6. Практически не образуется нагара.
  7. Газ по сравнению с бензином значительно чище, поэтому в карбюратор не попадает грязь.

По сравнению с бензином, у газа есть один недостаток:

  • меньшая теплота сгорания. Поэтому при работе на газе мощность двигателя меньше примерно на 5 %. Иногда советуют поставить несколько более раннее зажигание. Однако, это спорный вопрос.
    Во-первых, это целесообразно делать только на автомобилях, работающих на высокооктановом бензине (95 и выше) — с тем, чтобы не приходилось ставить зажигание позже каждый раз, когда надо ехать на бензине.
    Во-вторых, существует мнение (в результате проведенных исследований), что на высоких оборотах при работе на газе наоборот зажигание должно быть несколько более поздним, чем для бензина. Поэтому лучше сохранить регулировки, рекомендуемые для бензина.
  • место в багажнике занимает.
  • пуск мотора автомобиля на холодную производить можно только на бензине!! В принципе, при запуске на холодную на газе двигатель заведется, но это снижает срок службы диафрагмы редуктора. Поэтому лучше пускать на бензине, но уже при температуре двигателя около 40 можно переключаться на газ.

Многие автомобилисты рассматривают лишь поверхностные преимущества использования газового топлива (экономия денег), забывая о других достоинствах газобаллонных систем. Что касается газовой системы, то она позволяет эксплуатировать автомобиль, как на газе, так и на бензине, осуществляя на ходу переключение с одного топлива на другое прямо из салона. Следует отметить, что газобаллонное оборудование фактически дублируется бензиновой системой питания, повышая безотказность автомобиля и уменьшая практически до нуля риск отказа от движения при поломке в системе питания. К тому же, суммарный пробег на одной заправке возрастает вдвое (обычно на автомобиль устанавливается баллон с емкостью не меньше, чем емкость бензинового бака). Это преимущество особенно полезно тем, кто совершает поездки на дальние расстояния и не уверен в качестве провинциального бензина.
Не стоит забывать и о противоугонных возможностях газовой аппаратуры, устанавливаемой на инжекторные автомобили: отсоединив легкосъемный коммутатор, можно надежно заблокировать подачу обоих видов топлива при попытке несанкционированного пуска двигателя. Так же положительно оценят газо-топливную систему владельцы дорогих иномарок, оснащенных впрыском топлива и каталитическим нейтрализатором.
Еще одним аргументом в пользу газового оборудования является минимальная амортизация. При правильной эксплуатации оборудования межремонтный период до замены резинотехнических изделий составит не менее 5 лет.

Основные преимущества альтернативного газообразного топлива перед традиционным заключаются в следующем:

  • Экономия. Газовое топливо почти вдвое дешевле бензина. Несмотря на то, что расход газа несколько выше традиционного топлива: в городских условиях на 15%; на загородных дорогах на 10%, экономия все же значительна. Особенно это ощутимо при больших пробегах автомобиля. Расходы на топливо в целом могут снижаться на 40-50%;

  • Экология. Содержание вредных веществ в выхлопных газах снижается в автомобилях с карбюраторным двигателем — на 69%, с дизельным двигателем — на 53%;
  • Безопасность. Штатная система питания подвергается минимальным переделкам, сохраняя 100% мощность:
    — Утечки газа менее пожароопасны, чем утечки бензина. Жидкое топливо, испаряясь, в течение более продолжительного времени создает взрывоопасную смесь с воздухом. Воспламеняется смесь бензина с воздухом в более широких пределах (при более низких и более высоких концентрациях), чем смесь газовоздушная;
    — Современные газовые системы оснащены комплексной системой защиты;
    — Баллон имеет запас прочности 2,6;
    — Подача газа автоматически прекращается в случае обрыва трубопровода;
    — Исключается запах газа в салоне.
  • Безопасность. Штатная система питания подвергается минимальным переделкам, сохраняя 100% мощность:
    — Утечки газа менее пожароопасны, чем утечки бензина. Жидкое топливо, испаряясь, в течение более продолжительного времени создает взрывоопасную смесь с воздухом. Воспламеняется смесь бензина с воздухом в более широких пределах (при более низких и более высоких концентрациях), чем смесь газовоздушная;
    — Современные газовые системы оснащены комплексной системой защиты;
    — Баллон имеет запас прочности 2,6;
    — Подача газа автоматически прекращается в случае обрыва трубопровода;
    — Исключается запах газа в салоне.
  • Скорость горения смеси. Газ горит медленнее бензина, снижая нагрузки на цилиндропоршневую группу, двигатель работает «мягче» и тише;
  • Стабильность агрегатного состояния. Газ поступает в двигатель авто в газообразной фазе, не смывает масляную пленку со стенок цилиндров и не разжижает масло в картере;
  • Диффузия. Газ легко смешивается с воздухом и равномерно наполняет цилиндры однородной гомогенной смесью. Газовая смесь сгорает полностью, не образуя нагара на поршнях, клапанах и свечах зажигания;
  • Отсутствие катализаторов разрушения металлов. Газ не содержит вредных примесей (свинец, сера), которые на химическом уровне разрушают детали камеры сгорания, каталитический нейтрализатор и лямбда зонд;
  • Антидетонационная стойкость. Октановое число сжиженных нефтяных углеводородных газов — 103-105, что практически исключает детонацию. Это свойство газа особенно актуально для двигателей с высокой степенью сжатия, потребляющих дорогой, высокооктановый бензин;

В сумме эти факторы обеспечивают двойную (и более) экономию эксплуатационных затрат, продлевают срок службы двигателя на 30-40%, масла и свечей — в два раза, и в последствии значительно снижают ремонтные затраты. К тому же газ, вопреки широко распространенному заблуждению, не опаснее бензина и абсолютно безвреден для окружающей среды. Более того, оптимизация рабочего процесса двигателя работающего на газе (повышение степени сжатия двигателя до 10-11; установка современной системы зажигания с измененными, оптимизированными под газовое топливо характеристиками на максимальных и переменных оборотах двигателя) позволяет обеспечить максимальную мощность двигателя, при сохранении экономичности и экологических параметров на высоком современном уровне.

Целесообразность оборудования автомобиля газобаллонным оборудованием определяется:

  • Значительными пробегами (более 20 тыс.км в год);
  • Большом потреблением топлива (более 10-15 л/100 км);
  • Прогнозируемым в ближайшей перспективе дефицитом жидких моторных топлив.

Выбираем, какое газовое оборудование лучше для авто: рейтинг и стоимость

С каждым днем все более популярным становится переход с бензина или ДТ на газ. Это выгодно, но необходимо правильно все рассчитать и определиться, какое газовое оборудование лучше установить на ваше авто. К вопросу следует подходить комплексно, учитывая стоимость и ориентируясь на качество и безопасность.

Digitronic

Это отечественная компания, которая первой в России начала производить газовое оборудование. Стоимость его вполне приемлемая – в зависимости от комплектации придется заплатить от 15 тысяч до 23, 5 тысяч рублей.

Отечественное ГБО DIGITRONIC

Сервисное обслуживание есть практически в каждом городе. Это основной плюс данной марки. Оборудование отличается высоким уровнем безопасности, поскольку перед выпуском тщательно проверяется и проходит несколько уровней тестирования. Основные преимущества:

  • простота в настройке;
  • увеличение запаса хода автомобиля;
  • обеспечение быстрого запуска двигателя.

Установка ГБО Digitronic

Минусы, классические для ГБО – это габариты баллона и общее увеличение массы машины.

Это модели итальянского производителя. Они отличаются большим ценником — от 25 до 33 тысяч рублей.

Итальянский комплект ГБО BRC

Отличительные черты ГБО от BRC:

  • стандарты качества – UNI EN ISO 9001:2008;
  • мгновенный запуск мотора;
  • подходит к автомобилю с любым видом двигателя;
  • есть возможность установить форсунку в горизонтальном и в вертикальном положении.

Установленное ГБО BRS имеет достаточно высокий ресурс пробега

Оборудование полностью выпускает один и тот же производитель. Ресурс безотказной работы составляет не менее 500 тысяч пробега.

К минусам относят высокую цену, хотя качество в этом случае вполне оправдывает стоимость.

Этот производитель считается одним из самых популярных. Компания появилась в Италии еще в 1957 году, но сегодня ее официальные представительства есть в большинстве крупных городов в 50 странах мира. Стоимость комплекта деталей варьируется от 13 до 26 тысяч рублей.

Основные преимущества бренда:

  • ресурс безотказной работы – 300 тысяч км;
  • простая установка и настройка;
  • на каждом узле установки имеется маркировка;
  • качество комплектующих превосходное – все они производятся исключительно на итальянских заводах.

Компания гарантирует высокое качество оборудования

Бренд дорожит имеющейся репутацией. Если обнаруживается брак, вся партия полностью отзывается с рынка до устранения неисправности. К основным недостаткам оборудования относятся иногда возникающие ошибки реле, управляющего форсунками.

Рейтинг ГБО на автомобили не может обойтись без этой отечественной молодой компании. Ее продукция соответствует всем стандартам качества. Основной плюс – низкая стоимость. Оборудование можно приобрести за цену до 18 тысяч рублей. Другие особенности:

  • заявленный ресурс – 150 тысяч км пробега;
  • корпус из прочного металла защищен от разрушительного действия влаги;
  • каскадная калибровка;
  • подходит на установку даже для турбированных автомобилей.

Комплект ГБО Альфа: качественное и недорогое оборудование

Это производитель из Польши. Марка занимается разработкой и выпуском ГБО 2-го и 4-го поколений по вполне доступной цене – от 14 600 до 26 000 рублей.

Газовое оборудование 4 поколения STAG из Польши

Кроме полных комплектов, компания производит различные детали для ГБО. При этом само оборудование универсально и подходит практически всем типам автомобилей. Особенности системы:

  • об окончании газа в баллоне водителя оповещает звуковой сигнал;
  • расход составляет 1:1;
  • летом есть возможность запускать оборудование сразу, для этого достаточно нажать и удерживать кнопку запуска, выведенную на приборную панель в салон.

Уже установленный комплекс

Минус – в случае мороза, завести машину, чтобы она сразу заработала на ГБО, невозможно. Вначале потребуется прогреть ее на бензине либо ДТ.

Еще один итальянский производитель, но с более доступными ценами. Стоимость ГБО составляет от 14 до 22 тысяч рублей. Оборудование соответствует стандартам качества OHSAS 18001, ISO 9001, ISO/TS 16949.

Это один из лучших вариантов рейтинга ГБО 4 поколения по производителям. Основные преимущества:

  • высокоскоростные форсунки;
  • выпускает ГБО для всех видов автомобилей, а также для грузовых машин и спецтехники;
  • газовое оборудование этого производителя приспособлено к суровым условиям.

Эксперты отмечают недостаток: при полном баллоне плохо держит холостой ход.

Еще один итальянский бренд по производству качественного ГБО. Штаб-квартира компании расположена недалеко от Венеции. В основном выпускаемое оборудование работает с метаном и пропаном. Стоимость — доступная, от 11 до 19 тысяч рублей.

  • летом может заводиться без бензина;
  • надежная мембрана;
  • фильтр тонкой очистки меняется очень просто, за счет доступа сверху;
  • в оборудовании предусмотрены вентили и клапаны для работы с метаном.

Оборудование итальянского бренда по доступной цене

К недостаткам специалисты и водители относят сложности в разборке сердечника клапана. Но многие на вопрос, какое газовое оборудование с пропаном лучше для авто, отмечают именно этого производителя.

Для тех, кто решил оснастить автомобиль газовым оборудованием, на рынке существует множество предложений. В любом случае доверять необходимо только проверенным производителям, которые давно работают и могут гарантировать качественное обслуживание и надежность выпускаемого ГБО.

В рейтинге большинство производителей – это итальянские компании. Есть и несколько отечественных вариантов с отличным сочетанием цены и качества.

Какое газовое оборудование установлено на вашей машине и насколько вы им довольны?

Преимущества и недостатки ГБО

Приобретая автомобиль, новый или бывший в употреблении, некоторые владельцы задумываются укомплектовать его газобаллонным оборудованием (ГБО). При этом, часть водителей автомобилей устанавливают ГБО хаотично, не изучая положительные и отрицательные стороны работы двигателя на газе. Другая часть устанавливает ГБО с целью экономии финансовых средств при эксплуатации машины на газе и используя бензин только для запуска двигателя. Определить преимущества и недостатки ГБО, его необходимость – это первая и важная задача перед установкой на автомобиль.

Виды газобаллонного оборудования и их особенности

Газобаллонное оборудование начали ставить в то время, когда еще массово эксплуатировались автомобили с карбюраторными двигателями. С этого момента началась активная газификация карбюраторных автомобилей установкой ГБО первого поколения, состоящего из редуктора, смесителя (испарителя), а также простого переключателя видов топлива.

С внедрением на автомобили инжекторных двигателей, усовершенствовали и газовое оборудование. Таким образом, появилось ГБО второго поколения, практически, не отличающаяся от первого. Подача газа осуществляется в это системе через специальный завихритель, изготовленный из алюминия и установленный на дроссельном узле перед дроссельной заслонкой. В устройстве завихрителя (камера смешения газа и воздуха) предусматривается легко подвижная заслонка, пропускающая смесь воздуха и газа в направлении к впускному коллектору, а в случае появления хлопка и обратной отдачи ударной волны газов она под действием силы тяжести закрывается, защищая датчик массового расхода воздуха от повреждения.

Проверка автомобилей с хлопушкой и без нее установила факт повреждения датчиков массового расхода воздуха. Скорость ударной волны настолько велика, что хлопушка не успевает закрыться, а закрытую дроссельную заслонку деформирует. В результате после одного двух сильных хлопков подлежит замене и датчик массового расхода воздуха, и дроссельный узел.

Неизбежность хлопков при использовании ГБО первого и второго поколения на инжекторных автомобилях объясняется наполнением достаточно большого объема в ресивере газовоздушной смеси и в случае сбоя системы зажигания смесь легко воспламеняется, сгорая с большой скоростью. Хлопок так же может возникнуть при включении зажигания, где проскакивает дежурная искра на свечах зажигания (автомобили Газель) и один из клапанов двигателя открыт. Вероятность хлопка возможна при движении автомобиля с принудительным холостым ходом. Например, автомобиль движется на спуске с принудительным холостым ходом, т.е. педаль газа не нажата. В это время система зажигания блокирует искру на свечах, но подача газовоздушной смеси не прекращается и заполняет ресивер. Как только водитель для ускорения приоткроет дроссельную заслонку педалью газа, а равно изменит сигнал с датчика положения дроссельной заслонки, появится искра между электродами свечи и вся накопленная газовая смесь в ресивере воспламенится с хлопком.

ГБО второго поколения

ГБО второго поколения продолжали модернизировать и внедрили электрический запорный клапан в редукторе. Он заместил вакуумный клапан, который срабатывал в зависимости от степени разрежения в впускном коллекторе. Теперь появилась возможность включения газа и отключения подачи бензина кнопкой, расположенной в салоне автомобиля.

Первое и второе поколение ГБО, установленное на инжекторном автомобиле имеет преимущество в цене, в отличие от более усовершенствованных в настоящее время газовых систем, но недостатком упрощенных систем является частые взрывы (хлопки) в впускном коллекторе.

Производители газового оборудования анализировали работу внедренной газовой системы на инжекторных автомобилях и продолжали усовершенствовать ее внедрением электронного дозатора топлива, представляющим собой шаговый двигатель. В зависимости от показаний кислородного датчика электронный дозатор топлива корректирует подачу газовой смеси. Внедрение этого устройства, автоматически корректирующего газовоздушную смесь, послужило развитию более сложной системы ГБО третьего поколения.

ГБО треьего поколения

Оборудование третьего поколения в комплектации уже имел свой блок управления, регулирующий подачу газового топлива и происходил сбор данных с большого количества датчиков, установленных на двигателе. Сигналы датчиков поступали в блок управления газом и блок, анализируя данные сигналов управлял в нужный момент газовыми форсунками.

ГБО третьего поколения не получило большого распространения. Главным минусом этой системы было требование подключения большого количества датчиков, а на разных автомобилях большинство их имели разные сигналы, как по напряжению, так и по частоте. Газовый блок управления не имел возможности адаптироваться на разные сигналы и не умел их обрабатывать. Кроме этого, дороговизна системы не получила широкого спроса среди автовладельцев.

ГБО 4 поколения

В настоящее время, практически все коммерческие автомобили (Газель, ВАЗ-2107 Каблук) оснащены газовым оборудованием четвертого поколения.

В конструкцию оборудования четвертого поколения входит газовый баллон, мультиклапан, заправочный клапан, редуктор, форсунки (электромагнитные клапаны), блок управления.

Система работает по аналогичному принципу, повторяя функционирование бензиновых форсунок. Газовоздушная смесь распределяется в рампе газовых форсунок и впрыск производится фазировано в каждый цилиндр, согласно порядку их работы (например, на двигателе ЗМЗ-405 порядок работы цилиндров 1342, а на УМЗ-4216 – 1243).

В ГБО четвертого поколения каждый узел выполняет свои конкретные функции. Блок управления управляет форсунками, обеспечивая правильную дозировку газа, редуктор контролирует давление газовой смеси, поддерживая его стабильное состояние.

В отличие от предшествующих газовых систем газобаллонное оборудование четвертого поколения имеет свои исключительные достоинства:

  • стоимость оборудования доступна для приобретения владельцами автомобилей и окупается за короткий срок;
  • увеличение КПД двигателя за счет высокой температуры газа при горении в цилиндрах;
  • эксплуатация двигателя осуществляется также, как и на бензине, но по цене заправки газом;
  • отсутствует потеря мощности при работе на газе;
  • запуск двигателя осуществляется на бензине и автоматически при достижении заданной температуры охлаждающей жидкости переходит на газовое топливо;
  • в случае отсутствия газа в баллоне автоматически система переходит с газа на бензин, предупреждая звуковым сигналом в салоне о завершении работы на газе;
  • уменьшенный расход топлива в сравнении с предшественниками.

В ГБО четвертого поколения исключается образование хлопков во впускном коллекторе. Такое оборудование можно без риска разрушения монтировать на двигатели, имеющими ресиверы из пластика и впускные системы с переменной геометрией.

Своевременное обслуживание оборудования, замена фильтров, профилактические работы по редуктору увеличивает срок его работы.

На основе четвертого поколения работает система не только на пропане, но и на метане. Принцип управления подачей топлива аналогичен, при использовании пропана, но узлы (баллон, редуктор, форсунки, фильтры, блок управления) отличаются и не совместимы для работы на пропане. Такое различие объясняется использованием, в силу физических свойств, газообразного метана, закачиваемого в баллон под высоким давлением, около 220 атм, в то время как жидкого пропана давление в баллоне достигает 16 атм. Использование метана не находит широкого применения и связано это дороговизной комплектующих, расходных материалов, тяжелыми и сложными по конструкции баллонами.

Казалось бы, что на четвертом поколении достигнут успех и автомобилисты без особых нареканий эксплуатируют свои автомобили используя в качестве топлива пропан или метан. Хлопки на этом оборудовании прекратились, тяга автомобиля не изменилась в худшую сторону, расход в удовлетворительном состоянии. Но конструкторский мозг не дремлет и разрабатывает новую технологию эксплуатации автомобиля на газе, а именно газобаллонное оборудование пятого поколения.

ГБО пятого поколения

Усовершенствованная система подачи газа в цилиндры двигателя без использования редуктора. Пропан поступает на форсунки благодаря работе топливного насоса, устанавливаемого непосредственно в баллоне. Нет редуктора, а, следовательно, отсутствует необходимость обогревать его от системы охлаждения двигателя и вмешиваться в штатную систему охлаждения, делая врезку в трубопроводы. Важным в пятом поколении является использование газа в чистом виде, не обедняя ее воздухом, что и сохраняет мощность двигателя на уровне показателей при работе на бензине.

Слабым звеном в ГБО пятого поколения является его топливный насос. Возможно он не выдерживает давления внутри баллона, температуры или наличия примесей, содержащихся в пропане. Стоимость насоса достаточно велика и составляет ориентировочно две трети стоимости всего оборудования, а это уже не выгодно и нарушает стремление автомобилиста экономно расходовать финансовые средства, используя в виде топлива дешевый газ.

Существует еще один минус, который не так важен при использовании газа, это невозможность работы пятого поколения на метане. Система работает только на жидком топливе – пропане.

Популярность ГБО пятого поколения пока еще не завоевала среди автомобилистов своей высокой ценой, которая в три раза выше чем ГБО четвертого поколения, низкой доступностью комплектующих и отсутствием высококвалифицированных специалистов.

Будет не совсем корректно, если не перечислить основные положительные стороны пятого поколения, так как решение об установке на своем автомобиле принимает самостоятельно сам владелец транспортного средства:

  • запуск двигателя осуществляется на газе и нет необходимости прогревать его на бензине;
  • отсутствует газовый редуктор и сопутствующие его комплектующие;
  • в системе охлаждения не производятся конструктивные изменения;
  • магистрали выполнены из пластиковых труб высокого давления (не трескаются, не дубеют на морозе);
  • нет потерь мощности и увеличения расхода газа.

ГБО шестого поколения

Производители разработали ГБО шестого поколения, несмотря на еще низкий спрос пятого поколения. Система не сильно отличается от пятого, но в ней уже реализован непосредственный впрыск газа в цилиндры и отсутствуют газовые форсунки. Жидкий газ подается в блок замещения топлива или Fuel Selection Unit (FSU). Блок врезан в магистраль подачи бензина и в итоге он начинает работать по двум магистралям: бензиновой и газовой. Газ в жидком состоянии по бензиновым магистралям, проходит через бензиновый насос высокого давления и после выравнивания его параметров подается на бензиновые форсунки, которые выполняют роль газовых.

Результаты использования газа

Владельцев автомобилей привлекает низкая цена газа, несмотря на увеличенный 10-15 процентный расход по отношению к бензину, но не всегда оправдывается окупаемость и выгода от его использования.

Двигатель внутреннего сгорания имеет в основном степень сжатия от 9 до 10 единиц и рассчитан для работы на бензине с максимальным октановым числом 98. Как уже известно, газ приравнивается к высоко октановому числу. Который варьируется в пределах 101 – 102 единиц. Коммерческие автомобили, в основном Газели используют бензин с октановым числом 92 и, соответственно, при эксплуатации двигателя на газе необходимо принимать меры для уменьшения возникающих очагов детонации в камере сгорания (вносить поправки в угол опережения зажигания). Необходимо также отметить, что температура горения газовой смеси в камере сгорания выше на два порядка по отношению к бензину, а, следовательно, материал клапанов должен выдерживать такую термическую нагрузку и выполняться из жаропрочной стали. Не является секретом, что двигатели ЗМЗ-405 (406) и Крайслер автомобиля Газель после 30-40 тыс. км пробега требуют производства ремонта ГБЦ, в части, касающихся замены прогоревших клапанов и направляющих втулок. Частое горение кромок клапанов или возникновение трещин на их тарелках объясняется высокой температурной нагрузкой на малые по массе и площади поверхности тарелок клапанов. Клапаны двигателя УМЗ того же автомобиля Газель практически не испытывают термической атаки от горения газовой смеси, в связи с их массивностью и большой площадью.

Учитывая термические нагрузки на детали газораспределительного механизма эксплуатация автомобиля на газе не желательна в городском плотном цикле, когда установлены светофоры, возникают пробки и другие обстоятельства, требующие часто менять режимы работы двигателя.

В отличие от бензина, смывающего со стенок цилиндров масляную пленку, газ наоборот создает благоприятные условия для движения поршневой группы. При длительной эксплуатации двигателя на газе, масло остается чистым и отсутствуют центры образования кокса.

Таким образом, устанавливать ГБО на автомобиль или эксплуатировать его только на бензине решает владелец самостоятельно, с учетом возможностей двигателя, условиям эксплуатации (вес перевозимых грузов, городской или смешанный цикл перевозок), количеству пробега автомобиля за месяц (при очень маленьких пробегах экономический эффект использования газа не оправдывается) и способности своевременно выполнять техническое обслуживание дополнительного оборудования.

Газобаллонное оборудование автомобиля. Принцип работы гбо Принцип работы газового оборудования на автомобилях

В данной статье поговорим про газобаллонное оборудование для автомобиля, рассмотрим классификацию и схему установки ГБО, из чего состоит и как работает.

Классификация ГБО по поколениям

1 поколение
2 поколение
3 поколение

Согласно нынешним законам, ставить на машину разрешается систему не ниже четвертого поколения.

4 поколение

Такая система популярна на рынке из-за дешевизны и быстрой установки. Она может взаимодействовать со штатным блоком управления мотором через диагностический разъем OBD-2, и тогда точность регулировки становиться выше. На двигатели с непосредственным впрыском топлива устанавливают систему ГБО 4+, которая завязана на работу с блоком управления двигателем. Это обусловлено конструкцией двигателя, когда в камеру сгорания поддается бензин для её охлаждения.

5 поколение

Новая конструкция не требует применения редуктора-испарителя. Вместо него устанавливается регулятор давления, обеспечивающий постоянное давления газа в магистрали, которое на 5 бар выше, чем в баллонах. Благодаря такому уровню рабочего давления, тепло, генерируемое двигателем, не вызывает образование пара в трубках.

6 поколение

Основные компоненты

Газовый редуктор служит для снижения давления газа и переводе его из жидкого состояния в газообразное. Для этого необходим обогрев редуктора жидкостью из системы охлаждения. Может иметь вакуумное либо электронное управление. На всех редукторах производится регулировка давления газа специальным винтом.

Электромагнитный газовый клапан служит для перекрытия газовой магистрали при стоянке или работе двигателя на бензине. Снабжен фильтром для очистки топливной смеси.

Электромагнитный бензиновый клапан в карбюраторных автомобилях отсекает подачу бензина при работе двигателя на газу. В инжекторных автомобилях его функции выполняет эмулятор форсунок.

Переключатель видов топлива — устанавливается в салоне автомобиля и предназначен для перевода двигателя с одного вида топлива на другой с места водителя без остановки двигателя. Встречаются переключатели, на которых с помощью светодиодов показывается уровень газа в баллоне.

Мультиклапан монтируется на горловину баллона. Включает в себя заправочный и расходный клапана, указатель уровня газа и заборную трубку. Специальный скоростной клапан перекрывает утечку газа при аварийном повреждении газовой магистрали.

Венткоробка крепится на горловину баллона. Внутри нее помещается мультиклапан. В случае утечки газа из баллона венткоробка отводит его пары из багажного отделения наружу.

Емкость для газа. Встречаются баллоны цилиндрические и торроидальные (для ниши под «запаску»). По правилам техники безопасности заполняются не более, чем на 80% от полного объема. Различают баллоны 4 поколений: первого типа — полностью стальные; второго — из легированной стали с композитной обмоткой); третьего — алюминиевый сосуд с композитной обмоткой) и четвертого типа — самые современные и долговечные — из композитных материалов. Именно последние являются самыми дорогими, но и самыми легкими.

Как работает и схема ГБО

Схема ГБО: 1 — баллон 2 — мультиклапан 3 — газовая магистраль высокого давления 4 — выносное заправочное устройство 5 — газовый клапан 6 — редуктор-испаритель 7 — дозатор 8 — смеситель воздуха и газа 9 — бензиновый клапан 10 — переключатель видов топлива

Сжиженный нефтяной газ (пропан-бутан) под давлением поступает из баллона (1) в газовую магистраль высокого давления (3). Расход газа из баллона происходит посредством мультиклапана (2), через который также осуществляется заправка с помощью выносного заправочного устройства (4). По магистрали газ в жидкой фазе попадает в газовый клапан-фильтр (5), который очищает газ от взвесей и смолистых отложений и перекрывает подачу газа при выключении зажигания или при переходе на бензин.

Далее очищенный газ по трубопроводу поступает в редуктор-испаритель (6), где давление газа понижается с шестнадцати атмосфер до одной. Интенсивно испаряясь, газ охлаждает редуктор, поэтому последний присоединяется к системе водяного охлаждения двигателя. Циркуляция тосола позволяет избежать обмерзания редуктора и его мембран. Под действием разряжения, создаваемого во впускном коллекторе работающего двигателя, газ из редуктора по шлангу низкого давления через дозатор (7) поступает в смеситель (8), установленный между воздушным фильтром и дроссельными заслонками карбюратора. Иногда вместо установки смесителя производится непосредственная врезка газовых штуцеров в карбюратор.

Управление режимами работы осуществляется с помощью переключателя видов топлива (10), установленного на панели приборов. При выборе позиции «ГАЗ» переключатель открывает электромагнитный газовый клапан (5) и отключает электромагнитный бензиновый клапан (9). И, наоборот, при переходе с газа на бензин, переключатель закрывает газовый клапан и открывает бензиновый. С помощью светодиодов переключатель позволяет контролировать, какое топливо используется в данный момент.

Следует знать, что установка ГБО на автомобиль должна официально оформляться в ГИБДД и контролирующих органах. Если этого не сделано, то инспектор может выписать штраф на 500 рублей или предупреждение за эксплуатацию машины, в которую были внесены изменения без разрешения. На практике, 90 процентов водителей даже не знают, что надо оформлять машину с ГБО.

На газу готовить одно удовольствие – пламя хорошо и быстро нагревает блюдо до нужной температуры, при необходимости легко уменьшается нагрев. Но вот есть одно опасное природное свойство газа – воспламеняться и взрываться. Воспламенение мы и используем в маленьких пределах в своих целях. В больших же размерах оно нам совсем не нужно, не говоря уже про взрывоопасность – все это может привести к трагедии. Как решается данная проблема в газоиспользующих бытовых приборах? Ответ один – система газ-контроля. В большинстве современных моделей плит и духовок она имеется. Рассмотрим подробней ее работу.

Работает газ-контроль по следующему принципу. При возникновении утечки газа — непреднамеренном погасании пламени горелки специальный механизм полностью перекрывает подачу газа внутри газовой плиты, духовки, варочной поверхности. Таким образом, владельцам приборов с такой системой, можно не опасаться последствий сбежавшего молока, залившего и затушившего пламя. Газ будет перекрыт автоматически.

Технически этот механизм реализуется довольно просто. Основные элементы системы – термопара, провод, и электромагнитный клапан. Термопара – две проволочки из двух разных специальных металлов, сплавленные на конце между собой определенным образом. На сплавленном конце образуется ровный круглый шарик. Внешне сама проволока может быть в корпусе, но шарик всегда свободный. При его нагревании до определенной температуры на других концах (выводах) термопары возникает очень небольшой, но стабильный электрический сигнал. Он то и используется для различных целей – как в промышленности так и в быту. На производстве термопару обычно используют для измерения температур и автоматизации процессов. Тот же принцип применяется и в бытовых приборах. В нашем случае получаемый электрический сигнал подается на электромагнитный клапан, который в свою очередь открывает или прекращает подачу газа на нужные горелки. Термопара установлена так, что ее сплавленный шарик находится на границе пламени.

Электромагнитный клапан – встроенный, и связан с краном газового механизма конфорки. При наличии сигнала с термопары клапан давит на кран конфорки и держит его открытым. При внезапном погасании пламени (залило водой, кончился газ) термопара практически сразу остывает, сигнал на клапан не вырабатывается, клапан перестает поддерживать кран газопровода горелки, кран закрывается, перекрывая газ. Между собой термопара и электромагнитный клапан связаны специальным проводом в хорошей изоляции.

Весь механизм газ контроля сделан так, что после его срабатывания, нужно розжиг производить заново. У розжига плит с системой газ-контроля есть свой нюанс. Дело в том, что при розжиге требуется некоторое время для нагрева термопары. Обычно оно составляет 1-5 секунд, но у некоторых марок доходит и до 10-20 секунд. Поэтому нужно вручную недолго подержать ручку конфорки в нужном положении после загорания пламени, иначе еще холодная термопара сразу затушит его через всю систему газ-контроля. Данный нюанс и является практически единственным маленьким неудобством плит и духовок с системой газ-контроля. Хотя фактически он окупается за счет вашей безопасности.

Совет: иногда, на практике, время удержания рукоятки при розжиге значительно или незначительно увеличивается. Происходит обычно это через несколько лет эксплуатации. Довольно распространенная причина явления – загрязнилась термопара. Нужно просто аккуратно зачистить ее вывод у конфорки. Если улучшения нет – значит неисправна сама термопара, провод, или электромагнитный вентиль. Для их ремонта следует обратиться к специалистам.

Некоторые владельцы приборов с такой системой для уменьшения времени розжига прибегают к различным ухищрениям. Довольно часто фиксируют рукоятку крана розжига в нужном положении, чтобы вручную не нажимать на нее. Или же просто различными искусственными путями реализуют механическое давление электромагнитного клапана на перекрывающий кран подачи газа. Порой это дает свои результаты. Но нужно помнить, что вмешательство во внутреннее устройство газовых приборов снимает и перекладывает всю ответственность за возможные последствия с газообслуживающей организации на вас — в крайних случаях вплоть до уголовной.

В целом же система газ-контроль работает отлично и обеспечивает хорошую безопасность нашим хозяйкам, поварам, и семьям в целом. Практически все фирмы-производители (Гефест, Gorenje, Дарина, Siemens, Брест) сейчас предлагают модели с системой газ-контроля. На некоторых моделях газ-контроль установлен как в духовке, так и на верхних конфорках, на других – только на верхних варочных конфорках, с электро- или ручным розжигом. Главное – не ошибиться при выборе модели. При покупке плиты или духовки можно поинтересоваться у продавца – каково время розжига? Чем оно меньше, тем вам удобнее. Кроме того, многие крупные салоны имеют свою партнерскую лицензированную сеть для установки и обслуживания выбранной продукции.

Бытовые котлы отопления, использующие природный и сжиженный газ, не нуждаются в постоянном контроле со стороны пользователя. За горением и поддержанием требуемой температуры теплоносителя следят электронные и механические блоки, вмонтированные в любой теплогенератор производителем. Наша задача – разъяснить, как работает автоматика для газового котла и какие виды устройств применяются в современных водогрейных установках.

Автоматические блоки напольных котлов

Подавляющее большинство напольных газовых котлов оснащается автоматикой безопасности, действующей без внешнего источника электропитания (энергонезависимая). Согласно требованиям нормативных документов, средства автоматизации должны перекрывать подачу газа на горелку и запальник в трех аварийных случаях:

  1. Затухание пламени основной горелки вследствие задувания либо по другим причинам.
  2. Когда в дымоходном канале отсутствует или резко снижается естественная тяга.
  3. Падение давления природного газа в основной магистрали ниже критического уровня.

Для справки. Реализация перечисленных функций является обязательным для газовых котлов всех типов. Многие производители добавляют четвертую ступень безопасности – защиту от перегрева. Когда температура теплоносителя достигает 90 °С, клапан по сигналу датчика прекращает подавать газ к основной горелке.

В различных моделях газовых от разных производителей применяется энергонезависимая автоматика следующих видов (марок):

  • итальянские блоки EuroSIT (Евросит) серии 630, 710 и 820 NOVA (отопительные агрегаты «Лемакс», «Житомир 3», Aton и многие другие);
  • польские устройства «КАРЕ» (теплогенераторы «Данко», «Ривнетерм»);
  • американские приборы автоматического регулирования Honeywell (отопители Жуковского завода линейки «Комфорт»);
  • отечественные изделия фирм ЖМЗ, САБК, «Орион», «Арбат».

Мы перечислили наиболее распространенные марки автоматики, которые зачастую устанавливаются на водогрейные котлы одной фирмы. Например, Жуковский завод комплектует бюджетные версии аппаратов АОГВ собственными блоками безопасности ЖМЗ, теплогенераторы средней ценовой категории – устройствами EuroSIT, а мощные модели – автоматическими клапанами Honeywell. Рассмотрим каждую группу отдельно.

Газовые клапаны бренда SIT Group

Из всех видов автоматики, встречающихся на котельных установках, блоки безопасности EuroSIT – самые популярные и надежные в эксплуатации. Они рекомендованы компаниями — поставщиками природного топлива, в том числе для замены старой газовой аппаратуры котлов КЧМ, АГВ и так далее. Без проблем работают в составе микрофакельных горелок Polidoro, «Искра», «Вакула», «Термо» и прочих.

Точные названия трех используемых моделей выглядят так:

  • 630 SIT;
  • 710 MiniSIT;
  • 820 NOVA.

Для справки. Компания SIT Group прекратила производство серий 630 и 710, считая их устаревшими. На смену пришла новая автоматика безопасности котлов отопления – газовые клапаны 820 NOVA, 822 NOVA, 840 SIGMA и 880 Proflame (работает от батареек). Но старые изделия нетрудно найти в продаже.

Чтобы не утомлять вас подробностями конструкции автоматических устройств EuroSIT, кратко поясним принцип работы на примере простейшего блока 630-й серии:

  1. При повороте рукоятки в положение «розжиг» и нажатии сверху вы принудительно открываете электромагнитный клапан, пропускающий газ к пилотной горелке (запальнику). Щелкаете кнопкой пьезоэлемента, вырабатывающего искру, которая поджигает фитиль.
  2. Удерживая основную рукоятку 30 секунд, вы позволяете прогреться пламенем запальника. Термобаллон вырабатывает напряжение (ЭДС) 20-50 милливольт, фиксирующее электромагнит в открытом состоянии. Теперь ручку можно отпустить.
  3. Выставляете главную рукоятку в нужную позицию и таким образом подаете газ на основную горелку. Последняя разжигается и начинает греть теплообменник с водой системы отопления, как показано на схеме.
  4. При достижении водой определенной температуры срабатывает капиллярный датчик, постепенно закрывающий второй клапан — термостатический. Подача горючего к горелочному устройству останавливается, пока датчик не остынет и клапанная тарелка не откроет путь газу. Запальник продолжает гореть в дежурном режиме.

Примечание. Более старые модификации автоматики не оснащались температурными датчиками и блоками розжига, поэтому для запуска теплогенератора требовались спички.

Схема подключения блока автоматики к газогорелочному устройству

За нормальную подачу газа в устройстве отвечает мембранный клапан, играющий роль регулятора давления. Когда оно падает ниже заданной величины, топливный канал закрывается и происходит аварийное отключение котла. К отказу приводят и другие ситуации:

  1. Гаснет горелка и фитиль, нагревающий термопару. Генерация напряжения прекращается, электромагнитный клапан закрывает проход горючего.
  2. Если неожиданно пропала тяга в дымоходе, размещенный в этом канале датчик перегревается и разрывает цепь питания электромагнита. Результат аналогичен – топливоподача блокируется.
  3. В отопителях, оборудованных датчиками перегрева, электрическая цепь разрывается после достижения водой температуры 90-95 °С.

Когда газовая автоматика сработала на аварийное отключение, повторный запуск котла пользователем блокируется на 1 минуту, раньше подача топлива не возобновится. Работа системы наглядно отражена в учебном видео:

Отличия моделей 710 MiniSIT и 820 NOVA

По принципу работы указанные блоки не отличаются от предшественника – 630-й серии. Изменения автоматики 710 MiniSIT – чисто конструктивные:

  • 2 кнопки «Старт» и «Стоп» вынесены отдельно вместе с электромагнитным клапаном;
  • главная рукоятка только вращает шток термостата и регулирует температуру теплоносителя;
  • блок розжига с кнопкой пьезовоспламенителя встроен в корпус изделия;
  • в базовую комплектацию прибора включен температурный датчик сильфонного типа с капиллярной трубкой;
  • добавлен стабилизатор давления газа.

Для справки. В первых версиях 710-го семейства искровой воспламенитель не предусматривался.

В последнюю линейку изделий 820 NOVA внесены изменения, направленные на повышение стабильности работы, надежности и пропускной способности. Мы хотим выделить 2 усовершенствования, важных с точки зрения пользователей:


Энергонезависимая схема присоединения комнатного термостата

В данном разделе есть смысл упомянуть об автоматических газовых клапанах Honeywell, работающих по аналогичной схеме. Их основное отличие – повышенная пропускная способность, позволяющая задействовать блоки в котлах большой мощности (30-70 кВт).

Польская автоматика «Каре»

Установку польских систем безопасности на газовые котлы практикуют немногие производители. Причина банальна: по надежности продукт проигрывает изделиям из Италии, США и Германии, но по цене дороже отечественной котловой автоматики.

Мы назвали продукт «системой», потому что он состоит из нескольких блоков, хотя общий принцип действия остается неизменным:

  • газовый фильтр;
  • клапан – регулятор давления газа;
  • отдельно стоит термостат с регулирующей рукояткой;
  • мембранный термостатический клапан;
  • кнопка пьезоэлектрического воспламенителя.

Между собой узлы и датчики соединены капиллярными трубками. По сути, это тот же прибор SIT либо Honeywell, только разбитый на отдельные части. В этом плюс: детали менять удобнее и дешевле.

Изделия отечественных фирм

Как вы понимаете, автоматике котла, сделанная на постсоветском пространстве, не содержит каких-либо революционных решений и технологических прорывов. Для реализации трех функций безопасности использованы те же принципы – включение электромагнита напряжением (ЭДС) термопары, мембранный газовый клапан и датчик тяги, разрывающий цепь.

Схема клапана безопасности ЖМЗ

Подробно рассказывать о конструкции блоков от брендов САБК, «Орион» и ЖМЗ (Жуковский завод) не имеет смысла. Перечисленные изделия отличаются простейшим устройством, невысокой стоимостью и низкой надежностью. Термопары прогорают чуть ли не ежегодно, а термостат слишком резко отключает и запускает горелку, отчего возникает громкий хлопок, иногда смахивающий на микровзрыв.

Приборы нормально работают в первые годы эксплуатации, дальше за ними нужно следить и , благо, запчасти имеются в продаже и стоят недорого. Пример устранения типичной неисправности автоматики ЖМЗ смотрите на видео:

Электроника настенных агрегатов

Особенность данных теплогенераторов – электронное управление процессами розжига, горения и поддержания температуры теплоносителя. То есть, настенные газовые котлы (и некоторые напольные) оснащаются энергозависимой автоматикой, работающей от электричества.

Важный момент. Невзирая на множество «наворотов», внедренных в конструкцию мини-котельных, функциями безопасности по-прежнему ведает механика. Три типа аварийных ситуаций, перечисленных выше, будут отрабатываться аппаратурой независимо от наличия напряжения в электросети.

Автоматический газовый котел создан для максимального удобства хозяев квартир и частных домов. Чтобы запустить отопитель, достаточно нажать 1 кнопку и установить желаемую температуру. Кратко опишем алгоритм работы агрегата и задействованные в ней элементы:

  1. После указанных действий по запуску контроллер генератора тепла собирает показания датчиков: температуры теплоносителя и воздуха, давления газа и воды в системе, проверяет наличие тяги в дымоходе.
  2. Если все в порядке, электронная плата подает напряжение к электромагнитному газовому клапану и одновременно – разряд на запальные электроды. Фитиль отсутствует.
  3. Основная горелка разжигается и дает полную мощность с целью скорейшего нагрева теплоносителя. За ее работой следит специальный датчик пламени. Контроллер включает встроенный циркуляционный насос.
  4. Когда температура теплоносителя приблизится к установленному порогу, что зафиксирует накладной датчик, интенсивность горения снизится. Ступенчатые горелки переходят в режим малой мощности, а модуляционные плавно уменьшают подачу горючего.
  5. Достигнув порога нагрева, электроника перекроет газ. Когда датчик зафиксирует охлаждение воды в системе, автоматический розжиг и нагрев повторится.

Примечание. В турбированных котлах с закрытой камерой сгорания контроллер вдобавок запускает и отключает вентилятор.

В инструкции к настенному газовому котлу указано, что агрегат рассчитан на работу в закрытой системе отопления, поэтому автоматика следит за давлением воды. Если оно опустится ниже допустимого предела (0.8-1 Бар), то горелка погаснет и не зажжется, пока неполадка не будет устранена.

По энергозависимой схеме работают многие импортные котлы, например, Buderus Logano, Viessmann и так далее. Как происходит монтаж электронной газовой аппаратуры, на доступном языке расскажет мастер в видеосюжете:

Заключение

Многие домовладельцы самостоятельно занимаются обслуживанием своих отопительных агрегатов. Отсюда возникает интерес к работе автоматики газовых котлов различных типов. Мы осветили данный вопрос, но не советуем самостоятельно ремонтировать клапаны безопасности, если вы не разбираетесь в теме. Максимум, что можно сделать, — прочистить сетчатый фильтр, заменить негодную мембрану либо электромагнит. Настройку пламени горелки или запальника лучше доверить мастеру–газовщику.

Примечание. В статье использованы материалы производителя котлов «Лемакс», размещенные на

Постоянное удорожание бензина заставляет владельцев машин все чаще интересоваться газобалонным оборудованием или так называемым ГБО. В этом материале мы расскажем о том, что такое ГБО в автомобиле, когда есть целесообразность его применения, а также какой экономический эффект от его установки.

Комплект газобалонного оборудования для установки в автомобиль (тороидальный балон)

Под газобаллонным оборудованием подразумевается комплект технических средств и агрегатов, позволяющих использовать в качестве топлива смесь нефтяных сжиженных газов (пропан-бутана). При этом существует возможность переключения с традиционного топлива (бензина) на газ, что позволяет выбрать наиболее экономичный по расходу режим эксплуатации авто.

В состав газобаллонной аппаратуры входят следующие основные узлы:

  • Баллон для газа емкостью от 40 литров. Различают стандартные цилиндрические модификации и тороидальные, которые могут быть размещены в нише для запасного колеса, что дает возможность сохранить полезный объем багажника.
  • Венткоробка с мультиклапаном, включающим в себя расходный и заправочный клапана, контрольное устройство для определения уровня газа в емкости, заборную трубку. Конструкция этого узла позволяет предотвратить аварийную утечку газа и обеспечить отвод его паров из багажника.
  • В салоне машины монтируется переключатель типа топлива, позволяющий выбрать газ или бензин.
  • Клапан-фильтр, обеспечивающий очистку газовой смеси от имеющихся примесей.
  • Электромагнитные бензиновые и газовые клапана, позволяющие отсечь подачу в камеру сгорания неиспользуемого типа топлива. Для двигателей инжекторного типа используется специальный эмулятор форсунок.
  • Газовый редуктор, обеспечивающий поддержание требуемого давления подаваемого в камеру сгорания газа. Данный узел был специально разработан для установки на автотранспорте, поэтому его габариты и форма гарантирует простой монтаж под капотом.
  • Редуктор-испаритель — обеспечивает переход сжиженного газа в газообразное агрегатное состояние, которое требуется для работы двигателя. Стоит отметить тот факт, что такой узел присутствует только в ГБО 1-4 поколения, в более новой аппаратуре (5 поколение) газ подается в камеру сгорания именно в жидком состоянии. Взамен него применяется регулятор давления, позволяющий поддерживать оптимальные параметры газовой смеси.

Поступающий из емкости (баллона) газ проходит через мультиклапан и посредством магистрали высокого давления попадает в клапан-фильтр. На этом этапе выполняется очистка смеси от смолистых отложений и механических смесей, содержащихся в ней.

При включении перехода на газообразное топливо происходит отсечение потоков бензина, а газ поступает в редуктор-испаритель или регулятор давления (для ГБО 5). На этом этапе осуществляется снижение высокого давления смеси до нормативных параметров. Учитывая значительное понижение температуры, вызванное переходом топлива в газообразное состояние, обязательным считается подключение этого узла к системе охлаждения двигателя. Это позволит избежать обмерзание мембран и корпуса редуктора.

Благодаря вакуумметрическому давлению (разрежению) газ поступает через магистраль низкого давления непосредственно в карбюратор или в смеситель, который смонтирован между дроссельными заслонками и воздушным фильтром.

Особенности установки ГБО

Учитывая повышенную опасность, которой отличается любое газобалонное оборудование, его монтаж должен осуществляться только опытным исполнителем, имеющим соответствующий допуск. При этом, газовые баллоны должны проходить регулярную проверку и тарировку.

Учитывайте и то, что любое ГБО должно быть в обязательном порядке поставлено на учет в ГИБДД, в противном случае владелец может быть наказан штрафом, размер которого устанавливается правилами и законодательством.

Видео о ГБО в автомобиле

Поколения ГБО

На текущий момент на практике применяют 5 поколений ГБО, при этом, первые из них эксплуатируются в основном на устаревших машинах, установка на современные модели нецелесообразна в связи с большим расходом топлива.

  • В аппаратуре 1 поколения используются механические устройства, управление которыми осуществляется вакуумным способом. Применяется на бензиновых карбюраторных двигателях.
  • 2 поколение включает в себя такую же механическую аппаратуру с дополнительным электронным управляющим устройством. Устанавливается на инжекторные двигатели.
  • Синхронный впрыск газа осуществляется аппаратурой 3 поколения. В различных модификациях используется и на карбюраторных, и на инжекторных автомобилях.
  • Агрегаты 4 поколения обеспечивают последовательный распределенный впрыск газа, управление осуществляется при помощи электронноуправляемых электромагнитных форсунок.
  • Наиболее современна и эффективна аппаратура 5 поколения, подающая в камеру сгорания газ в жидком состоянии.

Учитывая существующую стоимость сжиженного газа, применение ГБО для легкового и грузового автотранспорта оправдано, а также подтверждено экономическим эффектом.

Практика применения газобаллонного оборудования показала возможность экономить на топливе до 30% денежных средств. Но при выборе комплекта ГБО необходимо обращать внимание на ого особенности, так как для двигателей различного типа устанавливается определенный тип ГБО.

Редуктор ГБО осуществляет преобразование газа из жидкого состояния в газообразное, а также поддерживает необходимое выходное давление. В редукторе ГБО имеется датчик температуры охлаждающей жидкости и газовый фильтр. Для преобразования газа из жидкого состояния в газообразное редуктор подключается к системе охлаждения двигателя. Редуктор впрысковой газовой системы меняет выходное давление газа в зависимости от давления во впускном коллекторе двигателя автомобиля.

Фильтр ГБО очищает газ от посторонних примесей. Стоит отметить, что фильтр ГБО нужно менять вовремя, т.к. от этого во многом зависит срок эксплуатации газобаллонного оборудования. Также, фильтр Ловато совмещает в себе датчики давления и температуры газа.

Форсунки ГБО предназначены для впрыска газа в двигатель. Современные газовые форсунки – это высоко точные и быстрые устройства, специально разработанные для подачи газообразного топлива в двигатель автомобиля. Чем быстрее форсунки ГБО, тем точнее подача топлива. Вот почему в линейке газовых форсунок Lovato имеются несколько классов форсунок ГБО, подходящих ко всем типам автомобильных двигателей.

Переключатель типа топлива необходим для переключения с газа на бензин и наоборот. К тому же, он отображает остаточное количество газового топлива при помощи световой индикации.

Электронный блок управления (ЭБУ) – это мозг всей газовой системы. Он собирает всю необходимую информацию с различных датчиков и определяет количество подачи газа в двигатель. ЭБУ подключается к штатному блоку управления подачей бензина в автомобиле. Анализируя полученную информацию от штатного блока и газовых датчиков ЭБУ формирует сигналы для управления газовыми форсунками.

Заправочное устройство предназначено для заправки баллона газом и содержит обратный клапан, предотвращающий выход газа. Есть несколько вариантов установки ВЗУ: При установке газобаллонного оборудования на автомобиль самым распространенным способом является установка ВЗУ в лючек бензобака, рядом с горловиной бензобака. Таким образом, сохраняется традиционное место заправки, ВЗУ защищено от внешних факторов и визуально скрыто. Еще один способ – установка врезного ВЗУ в бампер или в крыло автомобиля. Такой метод используется по желанию владельца авто или при отсутствии возможности установить ВЗУ в лючек бензобака. Третий вариант – подвесное ВЗУ. Такой вариант используется при размещении ВЗУ, например, рядом с фаркопом, либо при установке на грузовые автомобили.

Мультиклапан ГБО устанавливается в горловину баллона и является важнейшим элементом безопасности ГБО. Он содержит в себе несколько компонентов, отвечающих за безопасность газового оборудования, и выполняет следующие функции: — предотвращает обратный выход газа из баллона; — контролирует уровень подачи газа, и, в аварийной ситуации, прекращает подачу газа, например, если произошел обрыв газовой магистрали; — не позволяет заполнить газом баллон до предела, в связи с тем, что при нагреве газ имеет свойство расширяться; — предотвращает повышение давления внутри баллона выше допустимого значения; — при условии, что мультиклапан оборудован электромагнитным клапаном (электоклапан ГБО), перекрывает подачу газа при работе автомобиля на бензине, когда автомобиль находится в выключенном состоянии или двигатель остановлен; — информирует об оставшемся количестве газа.

Баллон ГБО служит для хранения газового топлива. Существует 2 основных типа баллонов – тороидальные и цилиндрические. Тороидальные (тор) бывают внутреннего и внешнего исполнения. Внутренний вариант устанавливается вместо запасного колеса в багажник, а внешний ставится под днище автомобиля, тоже вместо «запаски». Стоит отметить, что тороидальные баллоны ГБО являются наиболее популярными, т.к. их использование не сокращает багажного пространства. Отсутствие, же, запасного колеса легко решается, к примеру, с помощью аэрозолей для ремонта проколов колес. Цилиндрические баллоны ГБО используют, чаще всего, для большей вместимости объема газа, т.к. если сопоставить одинаковые по цене тороидальный и цилиндрический, то второй будет больше по объему. При использовании цилиндрического баллона приходится жертвовать пространством багажного отделения. Цилиндрический варианты являются основными для грузовых автомобилей. Что касается безопасности ГБО, то оба типа газобаллонов исполнены из прочного металла, толщиной до 4-х мм и способны выдерживать давление, в несколько раз превышающее состояние баллона во время полной заправки. Каждое изделие проходит испытания на заводе изготовителе. По-праву, можно сказать, что баллон ГБО является самым крепким элементом Вашего автомобиля.

Источник http://assz.ru/kak-rabotaet-gbo-gazoballonnoe-oborudovanie-avtomobilya-dannye-po-kotorym/

Источник http://ptbnn.ru/drugoe/glavnye-preimushhestva-gazoballonnogo-oborudovaniya-dlya-avtomobilya.html

Источник http://artyar.ru/gazoballonnoe-oborudovanie-avtomobilya-princip-raboty-gbo-princip-raboty.html

Понравилась статья? Поделиться с друзьями:
